Znalosť odvetvia

Prečo antény izolované káble nahrádzajú holé nadzemné vodiče a čo si tento prechod vyžaduje

Výmena holých nadzemných vodičov s vzdušný izolovaný kábel s (AIC) v distribučných sieťach je poháňaný kombináciou faktorov bezpečnosti, spoľahlivosti a údržby, ktoré sa výrazne spájajú v špecifických prostrediach inštalácie. Holé vodiče na drevených alebo betónových stĺpoch sú štandardnou technológiou nadzemnej distribúcie už viac ako storočie, ale ich výkon v oblastiach s hustou vegetáciou, pobrežných prostrediach a mestských sieťach s vysokou mierou porúch viedol k širokému prijatiu izolovaných alternatív, ktoré sa začali v 70-tych rokoch v Škandinávii a v priebehu nasledujúcich desaťročí boli postupne prijímané v Ázii, Afrike a Latinskej Amerike.

Primárnou technickou výhodou káblov s izoláciou antény oproti holým vodičom je zníženie poruchového prúdu z kontaktu medzi vodičom a vodičom a medzi vodičom a stromom. Holé 11 kV rozvodné vedenie prechádzajúce cez korunu stromov vyžaduje voľný koridor 2–3 metre na každej strane, aby sa zabránilo kontaktu vetvy pri zaťažení vetrom; izolovaný anténny kábel môže tolerovať priamy kontakt vetvy bez iniciácie poruchy, pretože izolácia odolá dotykovému napätiu počas trvania kontaktnej udalosti. To umožňuje zníženie šírky vpravo o 40 – 60 %, čím sa výrazne znižujú náklady na čistenie pôdy a vplyv na životné prostredie v zalesnených oblastiach. Izolácia neposkytuje trvalú toleranciu kontaktu – trvalý tlak vetvy nakoniec obrusí plášť a prenikne k vodiču – ale premieňa potenciálne smrteľné okamžité poruchy na zvládnuteľné pomaly sa rozvíjajúce podmienky, ktoré možno zistiť a odstrániť skôr, ako dôjde k výpadkom.

Prechod z holých na izolované anténne systémy si vyžaduje zmeny v hardvéri, inštalačných postupoch a koordinácii ochranných systémov, ktoré sa pri plánovaní projektu často podceňujú. Armatúry holých vodičových pólov – izolátory so svorkami, izolátory cievok a hardvér krížového ramena – nie sú kompatibilné s inštaláciou AIC, ktorá vyžaduje nosné systémy pre prenosové drôty, predtvarované špirálové úchyty, závesné svorky a napínacie svorky navrhnuté pre špecifický vonkajší priemer kábla a menovité mechanické napätie. Nastavenia ochranného relé kalibrované pre poruchové prúdy holých vodičov sa musia prekalibrovať pre izolované káble, kde izolácia oneskoruje vývoj poruchy a mení profil medzi časom a prúdom videný nadprúdovými relé. Obslužné programy, ktoré inštalujú vodiče AIC na hardvér navrhnutý pre holé vodiče, alebo ktoré nedokážu upraviť nastavenia ochranného relé, často v prechodnom období zaznamenávajú buď zmeškanú detekciu chyby alebo nepríjemné vypínanie.

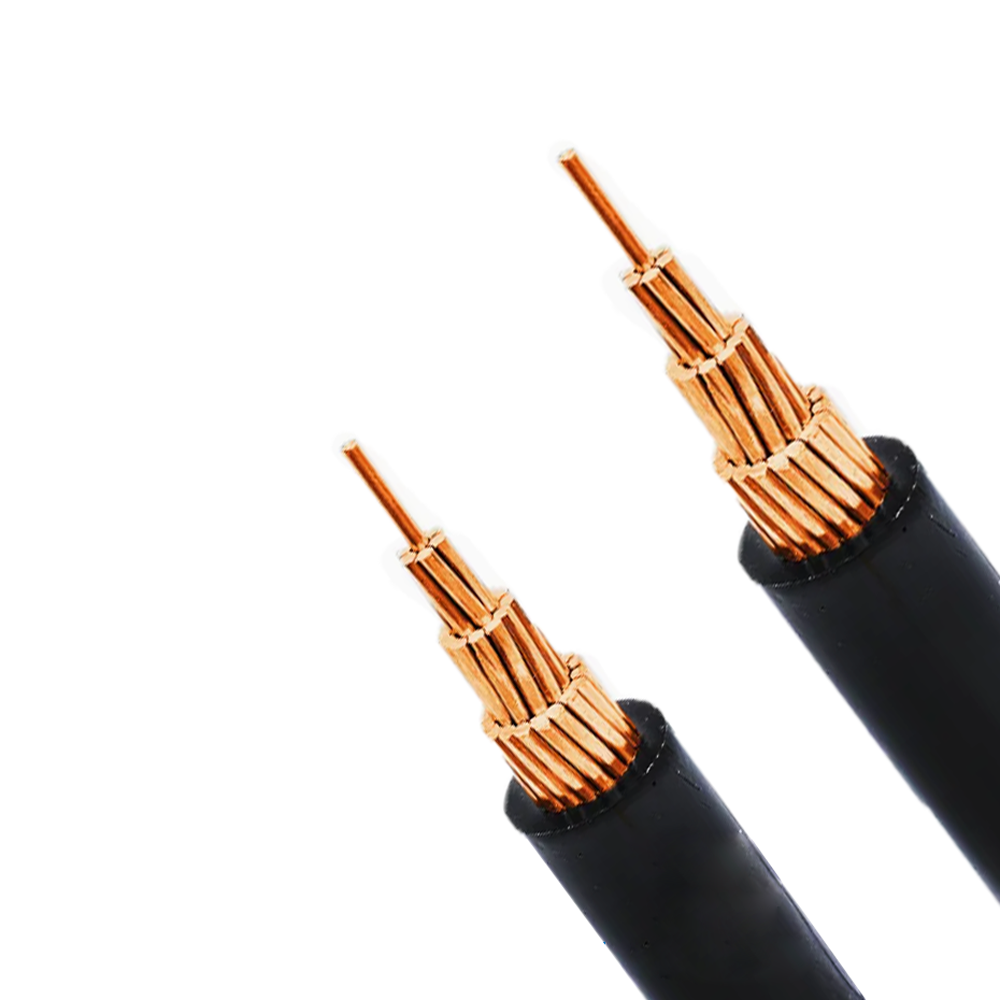

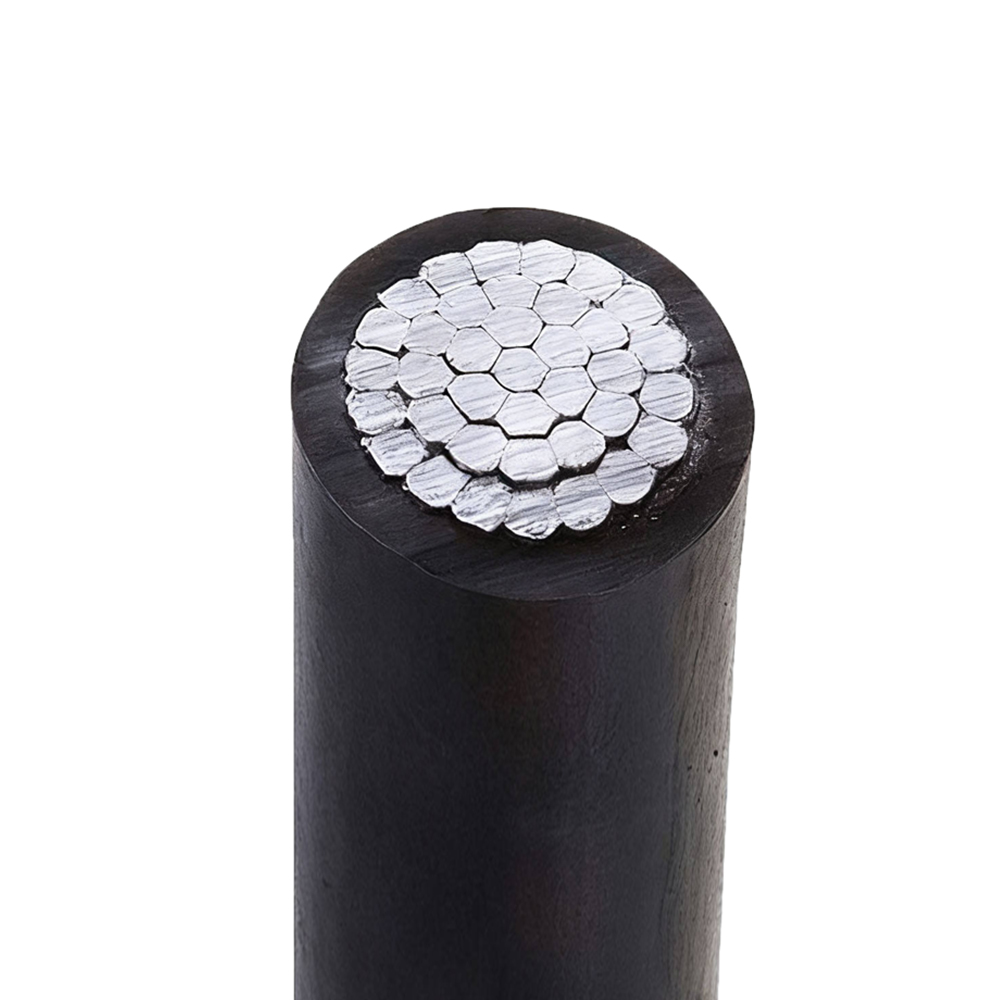

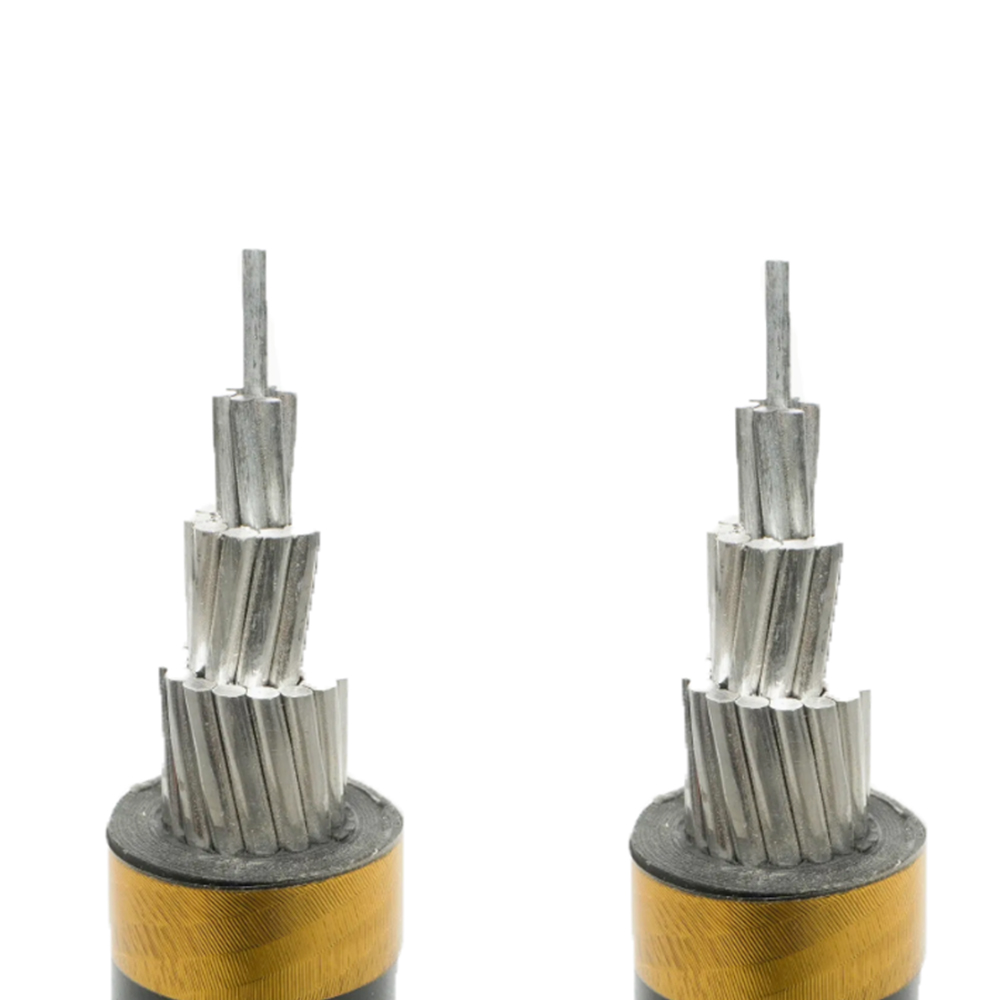

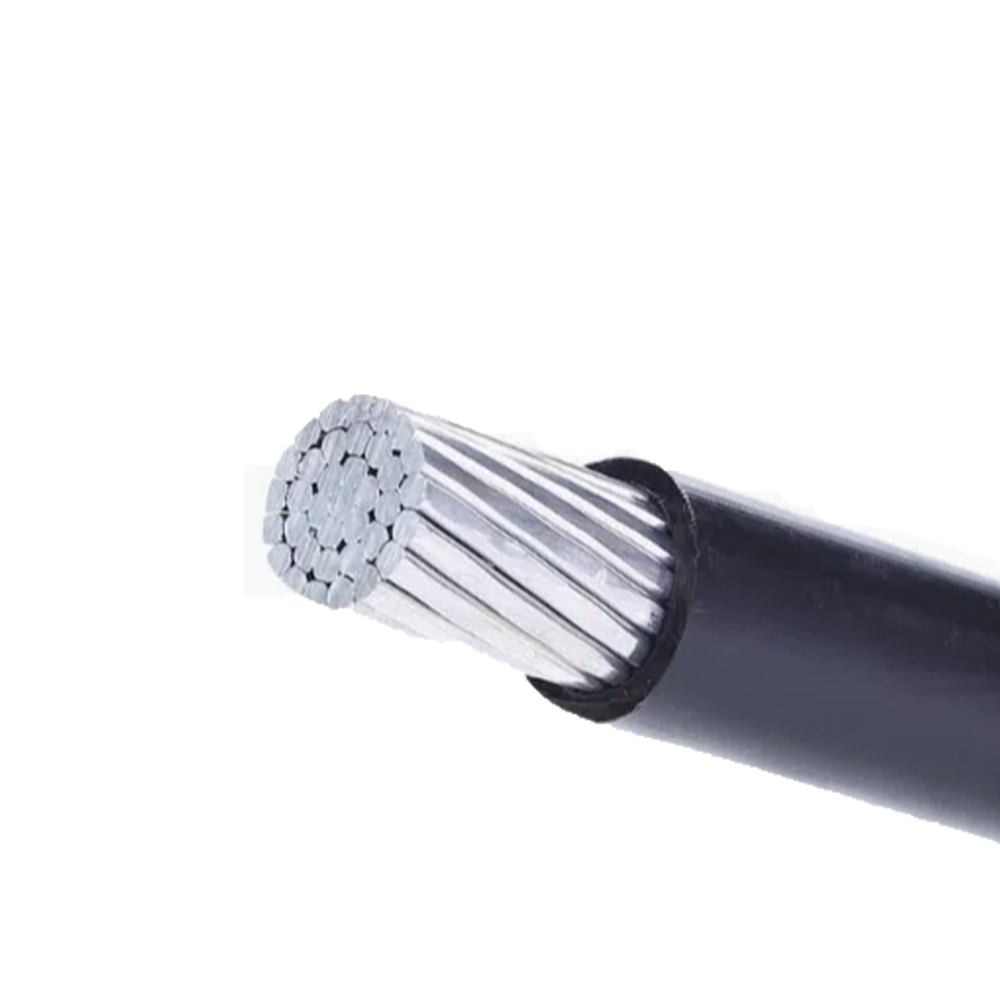

Dizajn Messenger Wire v nízkonapäťových anténnych kábloch a jeho vplyv na priehyb a napätie

Nízkonapäťové anténne zväzky káblov (ABC, zvyčajne menovité 0,6/1 kV) sú dostupné v dvoch mechanických konfiguráciách: s vyhradeným holým alebo izolovaným prenosovým drôtom, ktorý nesie celé mechanické zaťaženie zväzku, a samonosné konfigurácie, kde jeden z izolovaných vodičov slúži ako mechanický neutrál. Voľba medzi týmito konfiguráciami má významné dôsledky na schopnosť dĺžky rozpätia, inštalačné napätie, správanie sa priehybu pri zmenách teploty a dlhodobú mechanickú spoľahlivosť.

V ABC podporovanom messengerom je prenosový drôt typicky galvanizovaný oceľový drôt alebo oceľový vystužený hliníkový vodič (ACSR) vybraný nezávisle od požiadaviek na elektrický prúd. Posol nesie trolejové zaťaženie celého káblového zväzku a izolované vodiče z neho visia pomocou káblových spojok alebo vopred tvarovaných úchytiek v pravidelných intervaloch – zvyčajne každých 0,5–1,0 metra pozdĺž rozpätia. Mechanická konštrukcia prenášača sa riadi maximálnym konštrukčným rozpätím kábla, podmienkami zaťaženia vetrom a ľadom platným pre oblasť inštalácie a maximálnym povoleným priehybom (ktorý ovplyvňuje požadovanú výšku stĺpa nad zemou). Pre rozpätie 60 metrov v miernom veternom pásme so 4-žilovým zväzkom 4×70 mm² ABC môže napätie prenášača pri maximálnom zaťažení dosiahnuť 8–12 kN, čo si vyžaduje medzu pevnosti prenášača aspoň 24 až 36 kN s bezpečnostným faktorom 3. Použitie poddimenzovaného prenášača, ktorý vytvára kontakt s hliníkovým zväzkom, môže spôsobiť nadmernú tepelnú rozťažnosť zväzku v lete (kontakt hliníka) alebo vegetácie pod návrhovou svetlou výškou.

Samonosný ABC eliminuje samostatný posol použitím neutrálneho vodiča ako elektrického neutrálu a mechanického nosiča nákladu. Nulový vodič v tejto konfigurácii musí byť mechanicky dimenzovaný na plné trakčné zaťaženie, čo znamená, že je často vyrobený z ACSR (hliníkové vodiče vystužené oceľou) alebo z tvrdo ťahanej hliníkovej zliatiny, a nie z žíhaného hliníka používaného vo fázových vodičoch. Napätie v neutrálnom vodiči pri maximálnom zaťažení ľadom a vetrom musí byť v rámci menovitého limitu napätia vodiča, ktorý obmedzuje maximálne dosiahnuteľné rozpätie. Pre samonosné LV ABC sa typické maximálne rozpätia pohybujú od 40 do 80 metrov v závislosti od veľkosti vodiča a regionálnej triedy zaťaženia; za týmito rozpätiami sú potrebné medziľahlé podporné stĺpy, aj keď pokles napätia na rozpätí by umožnil dlhší elektrický rozpätie. Samonosná konfigurácia je jednoduchšia na inštaláciu (nevyžaduje sa žiadna samostatná inštalácia messengeru), ale poskytuje menšiu flexibilitu dizajnu ako systémy s podporou messenger pre nezvyčajné geometrie rozpätia alebo podmienky silného zaťaženia ľadom.

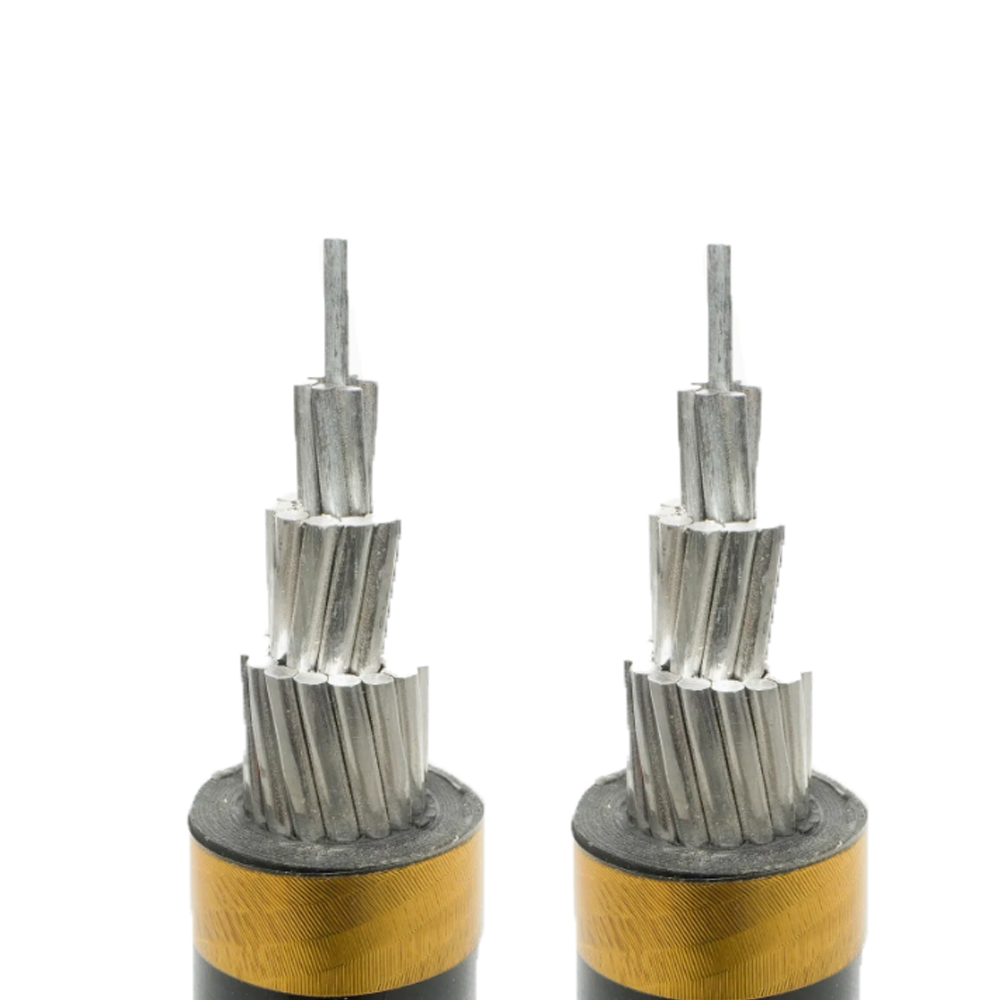

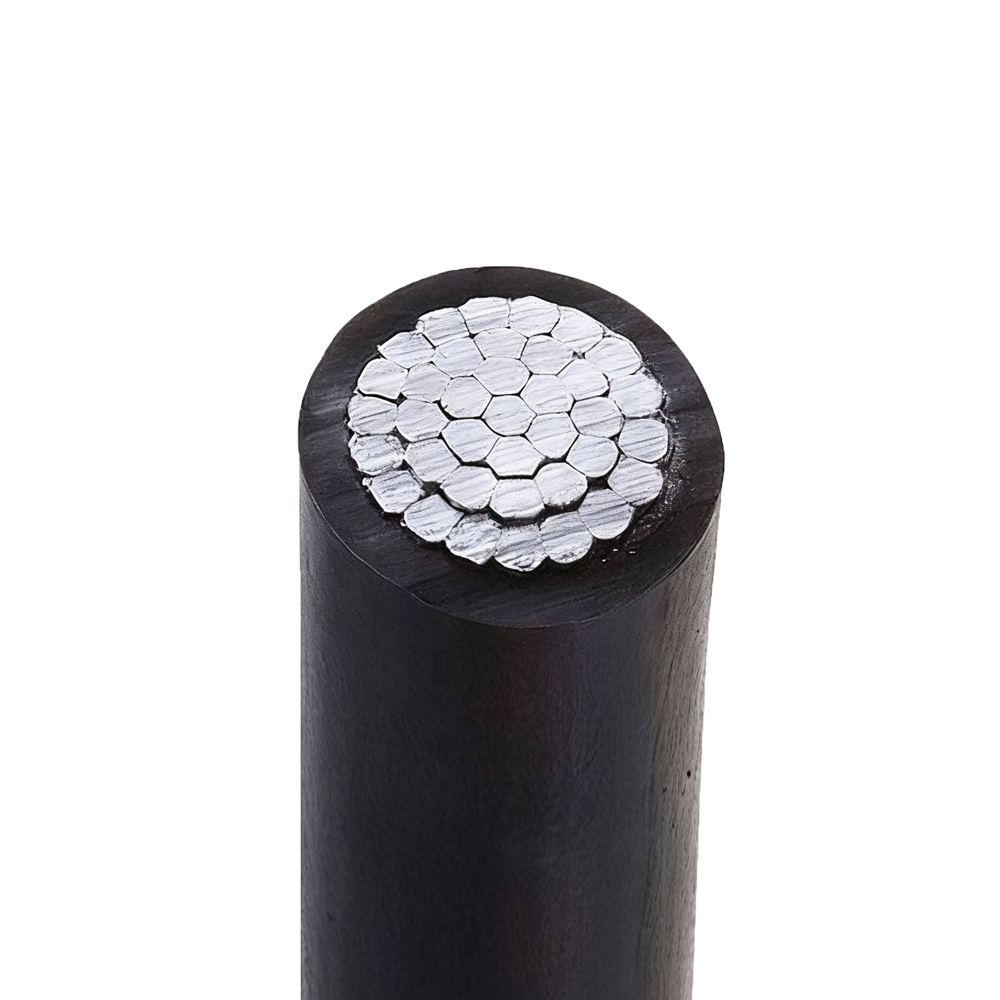

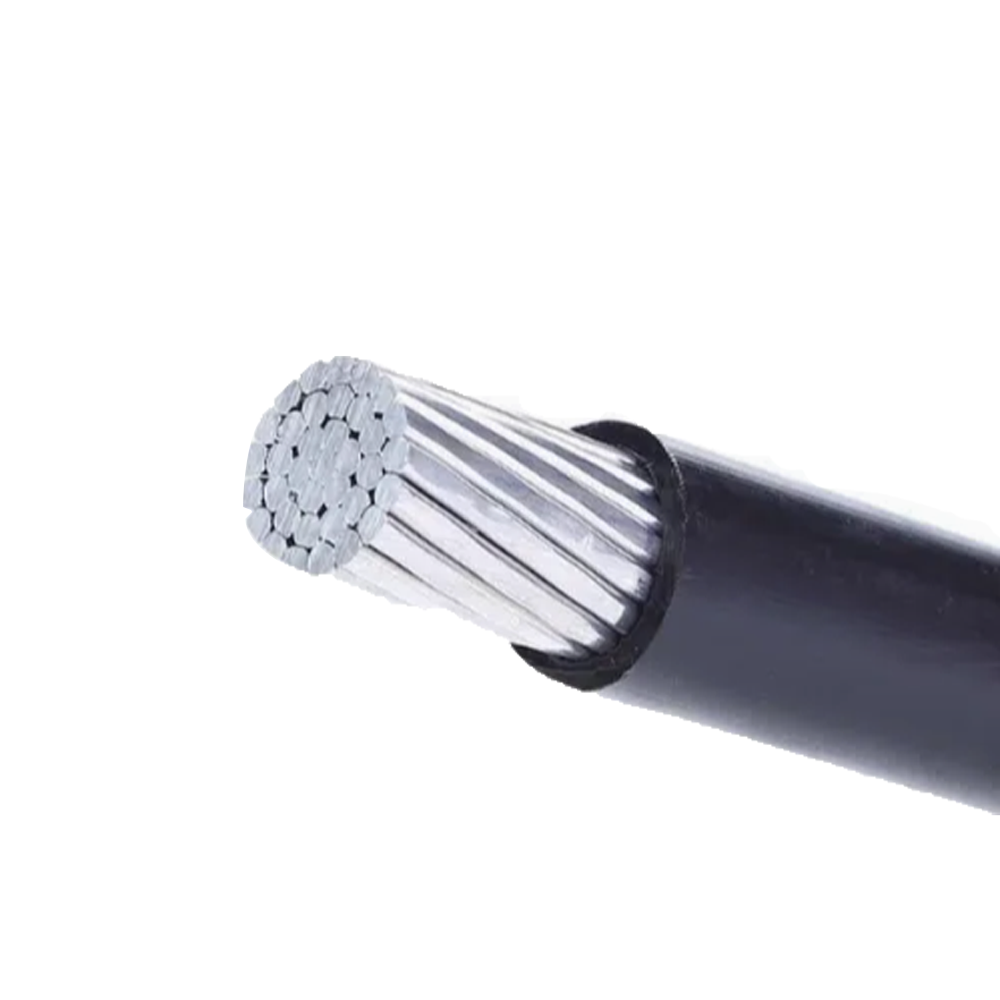

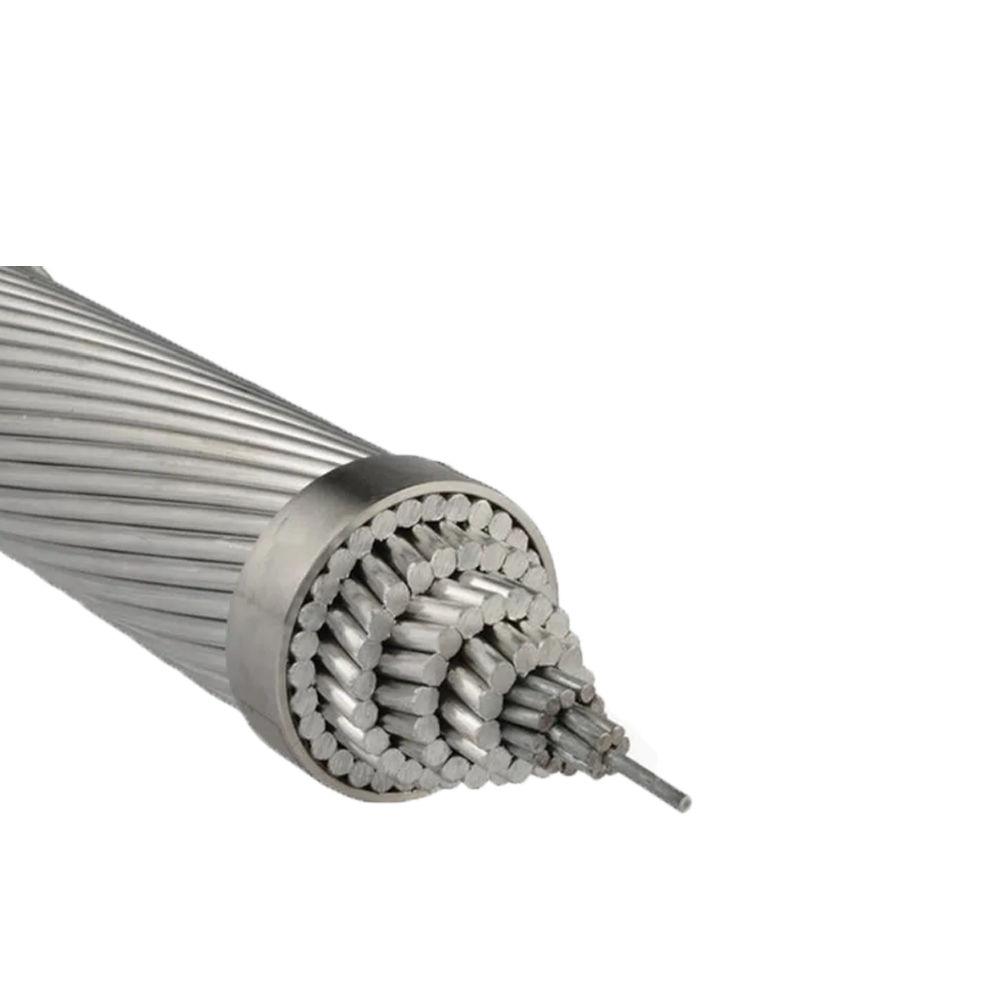

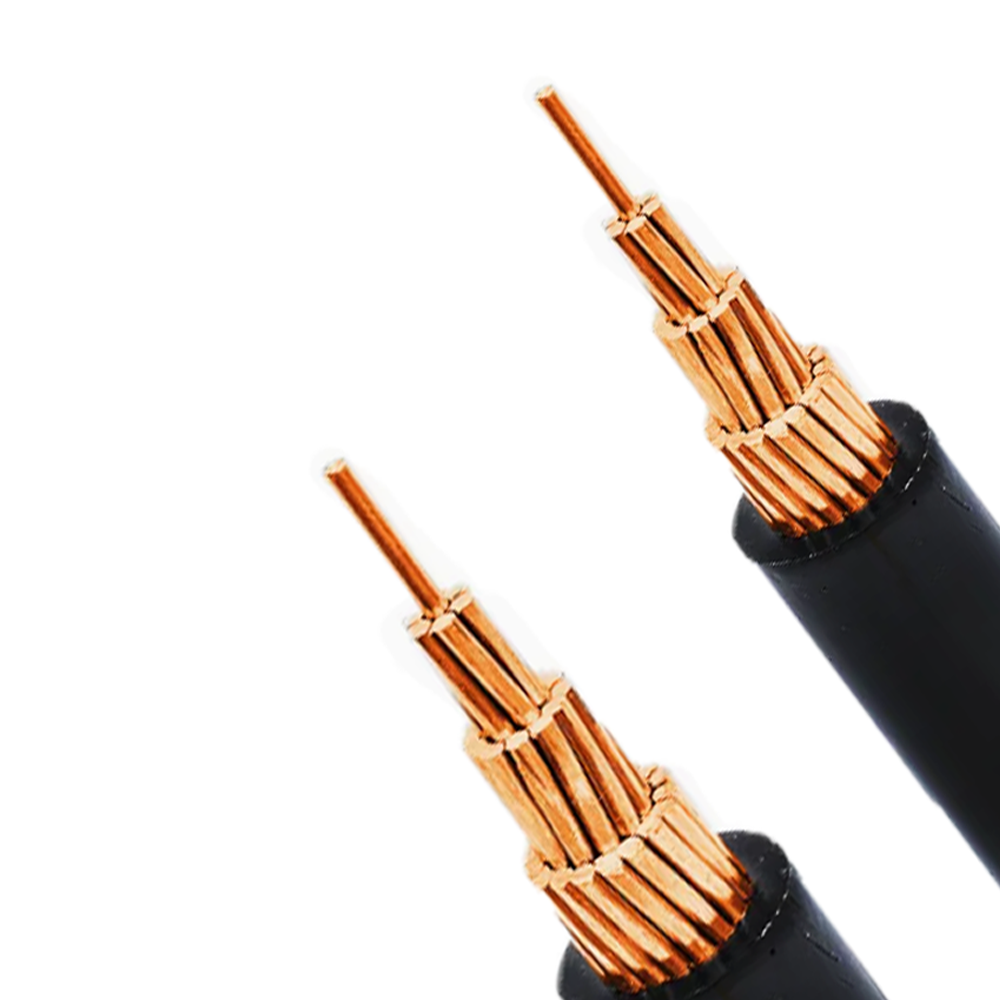

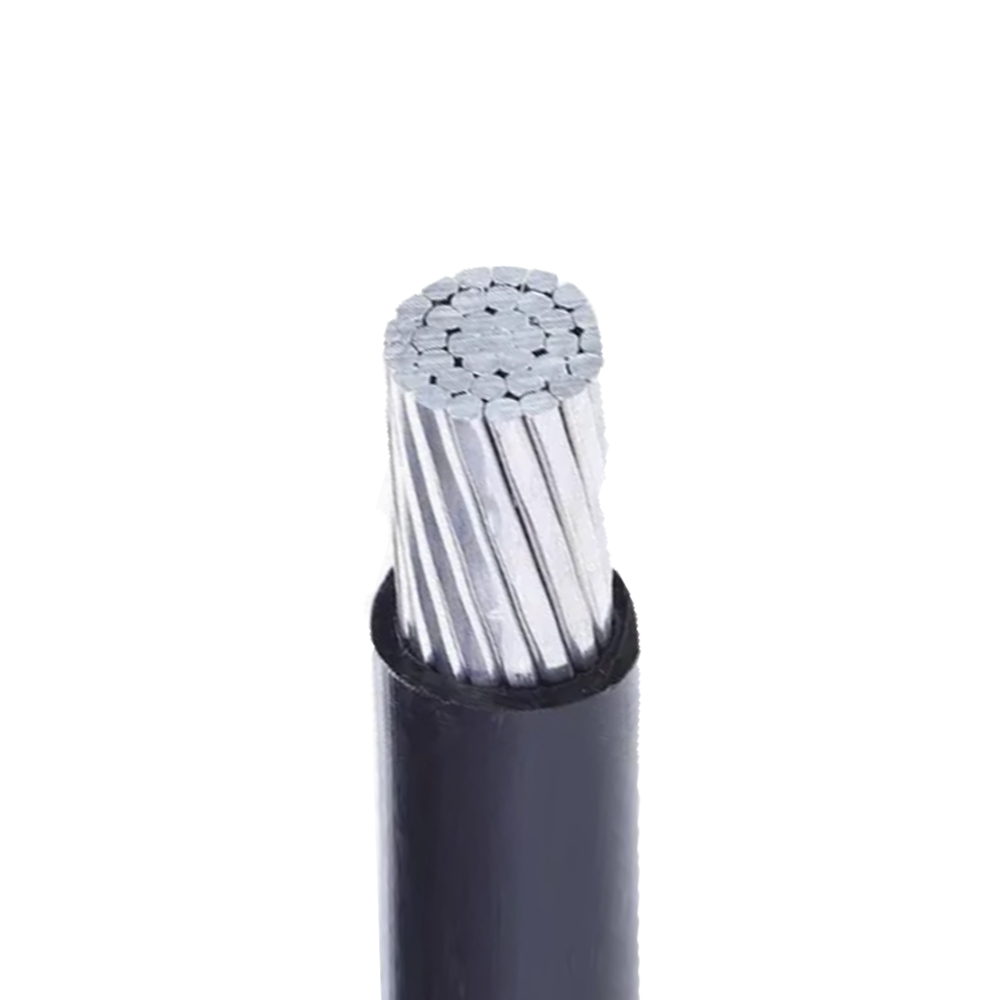

Výber izolačného materiálu pre vysokonapäťové anténne káble v náročných prostrediach

Stredné napätie vzdušný izolovaný kábel s (zvyčajne 10–35 kV) fungujú pri trvalom vystavení UV žiareniu, širokých cykloch teplôt a priamom kontakte s poveternostnými vplyvmi – podmienky, ktoré kladú podstatne vyššie požiadavky na vlastnosti izolačného materiálu ako chránené prostredie podzemných alebo vnútorných káblových inštalácií. Izolácia musí súčasne poskytovať primeranú dielektrickú pevnosť pre napäťovú triedu, odolávať fotodegradácii a tepelnej oxidácii počas životnosti 30 – 40 rokov a udržiavať primeranú mechanickú flexibilitu pre inštaláciu pri nízkych teplotách. Tieto požiadavky smerujú skôr k zosieťovaným polymérnym izolačným systémom ako k termoplastickým materiálom.

XLPE (zosieťovaný polyetylén) je dominantným izolačným materiálom pre strednonapäťové AIC vďaka svojej kombinácii vysokej dielektrickej pevnosti, nízkej dielektrickej konštanty, vynikajúcej odolnosti voči UV žiareniu s vhodnými sadzami alebo prísadami na stabilizáciu UV žiarenia a teplotnému hodnoteniu 90 °C nepretržite/250 °C skratu. Na rozdiel od termoplastického PE XLPE nezmäkne ani netečie pri trvalom mechanickom zaťažení pri zvýšených teplotách – kritická vlastnosť pre nadzemné káble, ktoré môžu v lete fungovať pri vysokých teplotách pri špičkovom zaťažení. Zosieťovacia sieť zabraňuje rozmerovým zmenám, ktoré by inak nastali v priamom PE nad jeho kryštalickou teplotou topenia (~125°C), pričom zachováva geometriu izolácie a tým aj charakteristickú impedanciu za všetkých prevádzkových podmienok.

EPR (etylén propylénová guma) sa používa v strednonapäťových AIC pre aplikácie vyžadujúce vyššiu flexibilitu pri nízkych teplotách inštalácie alebo inherentne vynikajúcu odolnosť proti vlhkosti. Káble AIC s izoláciou EPR zostávajú flexibilné pri teplote –40 °C a možno ich inštalovať a manipulovať s nimi bez rizika prasknutia izolácie v arktických alebo vysokohorských prostrediach, kde sa káble s izoláciou XLPE nebezpečne lámu. Amorfná molekulárna štruktúra EPR tiež poskytuje inherentnú odolnosť voči vodnému stromovaniu bez balíkov aditív spomaľujúcich stromy vyžadovaných v XLPE – relevantné pre inštalácie AIC v pobrežných prostrediach s vysokou vlhkosťou, kde je kondenzácia vlhkosti na izolačnom povrchu stálou podmienkou. Kompromisom je vyššia dielektrická konštanta EPR (2,8–3,5 vs. 2,3 pre XLPE), ktorá zvyšuje kapacitný nabíjací prúd kábla – pri strednom napätí je to zanedbateľné, ale relevantné pre dlhé vidiecke napájacie vedenia, kde nabíjací prúd predstavuje merateľnú časť tepelnej kapacity.

Vonkajší plášť strednonapäťového AIC je samostatná UV stabilizovaná čierna polyetylénová alebo HDPE vrstva nanesená na izoláciu. Primárnymi funkciami bundy je ochrana proti UV žiareniu (sadze v množstve 2–3 % hmotnosti poskytujú širokospektrálnu absorpciu UV žiarenia), mechanická ochrana proti oderu pri kontakte s vetvami a ochrana zobáku vtákov – významný problém v regiónoch s veľkými krkavcami alebo papagájmi, ktoré klujú do izolácie káblov. Tvrdosť plášťa a hrúbka steny sú špecifikované tak, aby odolali útoku vtákov; niektoré špecifikácie AIC vyžadujú minimálnu tvrdosť plášťa Shore D 50–55 a minimálnu hrúbku steny plášťa 1,5–2,0 mm špeciálne na riešenie tohto poruchového režimu v citlivých geografických oblastiach.

Porovnanie konštrukcií nízkonapäťových a vysokonapäťových anténnych izolovaných káblov

Zatiaľ čo nízkonapäťové aj strednonapäťové vzdušný izolovaný kábel sú určené pre vonkajšie použitie nad hlavou, ich konštrukcie sa zásadne líšia v niekoľkých parametroch, ktoré sú podmienené rôznymi triedami napätia, požiadavkami na mechanické zaťaženie a prostredím inštalácie. Pochopenie týchto rozdielov pomáha energetickým spoločnostiam a projektovým inžinierom vytvárať správne špecifikácie a vyhýbať sa používaniu postupov NN káblov na MV inštalácie alebo naopak.

Požiadavka na polovodičové vodiče a izolačné tienenia v strednonapäťových AIC je najdôslednejším konštrukčným rozdielom a tímy obstarávateľov, ktoré poznajú iba špecifikácie nízkonapäťových káblov, ju často nepochopia. Bez tienidla vodiča je elektrické pole na povrchu lankového vodiča vysoko nerovnomerné – sústredené na okrajoch prameňov a povrchových výčnelkoch – a v týchto koncentračných bodoch začína čiastočný výboj. V kábli AIC s napätím 10 kV môže byť gradient elektrického poľa na netienenej ploche vodiča 5 až 10-násobkom priemerného poľa v izolácii, čo ďaleko presahuje prah začiatku čiastočného výboja XLPE. Polovodičové sito homogenizuje toto pole tým, že poskytuje izolácii hladký, súvislý ekvipotenciálny povrch, čím sa špičkové pole znižuje takmer na priemernú hodnotu. Vynechanie alebo nesprávne použitie tienenia vodiča na strednonapäťovom kábli AIC – čo sa pri nízkonapäťovom kábli nemôže stať, pretože NN káble takúto požiadavku nemajú a konštrukčný krok jednoducho neexistuje – má za následok degradáciu spôsobenú čiastočným výbojom, ktorá znižuje životnosť kábla z očakávaných 30–40 rokov na potenciálne 3–5 rokov.

Normy zaťaženia vetrom a ľadom pre mechanický dizajn anténnych káblov: Ako regionálna klíma riadi výber vodičov

Mechanický dizajn anténnych izolovaných káblov – zliatina vodičov, prierez, dizajn prameňov a podporné hardvérové ​​parametre – sa riadi maximálnym kombinovaným zaťažením vetrom a ľadom, ktoré musí kábel vydržať bez trvalej deformácie alebo zlyhania prameňa. Rôzne regionálne normy definujú prípady zaťaženia konštrukcie založené na miestnych klimatických údajoch a výber mechanického dizajnu kábla optimalizovaného pre miernu európsku klímu a jeho inštalácia v kanadskom alebo nórskom prostredí s vysokou záťažou ľadu je systematickou chybou v návrhu, ktorá má za následok nadmerné prehýbanie, vyťahovanie konektorov alebo poruchu únavy vodiča počas prvých niekoľkých rokov prevádzky.

Norma IEC 60826 poskytuje rámec pre mechanický návrh nadzemného vedenia a definuje tri úrovne spoľahlivosti zaťaženia (I, II, III) zodpovedajúce periódam návratu 50, 150 a 500 rokov pre projektovaný vietor a ľad. Väčšina špecifikácií distribučnej siete používa spoľahlivosť úrovne I alebo II. V rámci IEC je zaťaženie ľadom charakterizované ekvivalentnou hrúbkou ľadu na vodiči – zvyčajne 0 mm (bez ľadu), 10 mm, 20 mm alebo 30 mm – v kombinácii so súčasným tlakom vetra. 30 mm ľadová manžeta na vodiči 95 mm² pridáva vodiču približne 2,5 kg/m vlastného zaťaženia; pri rozpätí 100 metrov to zodpovedá dodatočným 250 kg hmotnosti trolejového vedenia, ktoré musia podopierať vodiče a tyče. Maximálne napätie vodiča za týchto podmienok v kombinácii s počiatočným inštalačným napätím musí zostať pod menovitým každodenným napätím vodiča (RET) – zvyčajne 20 – 25 % menovitej pevnosti v ťahu vodiča (RTS) pre vodiče z hliníkovej zliatiny v distribučných sieťach.

Zaťaženie vetrom na izolované anténne káble sa líši od zaťaženia vetrom na holých vodičoch, pretože väčší vonkajší priemer izolovaného kábla predstavuje väčšiu plochu prierezu pre tlak vetra. Holý vodič ACSR 95 mm² má vonkajší priemer približne 13,5 mm; ten istý vodič izolovaný s XLPE pre 10 kV prevádzku môže mať vonkajší priemer 28–32 mm, čím vzniká viac ako dvojnásobná sila odporu vetra na jednotku dĺžky. Dodávatelia káblov, ktorí poskytujú mechanické špecifikácie založené na priereze vodičov bez zohľadnenia zvýšeného aerodynamického priemeru izolovanej káblovej zostavy, budú systematicky podceňovať návrhové zaťaženie vetrom, čo môže viesť k tomu, že káble prekračujú svoje maximálne každodenné napätie v projektovaných podmienkach vetra aj bez zaťaženia ľadom. Špecifikácie obstarávania by mali výslovne vyžadovať, aby výpočet mechanického návrhu zohľadňoval celkový vonkajší priemer kábla, nielen vlastnosti holých vodičov.

Výber zliatiny vodiča priamo interaguje s výkonom nakladania ľadom prostredníctvom koncepcie tečenia. Hliníkové vodiče pri trvalom napätí zažívajú časovo závislé predĺženie (tečenie), ktoré je odlišné od elastického roztiahnutia – tečenie sa po odstránení záťaže neobnoví, čo spôsobuje trvalé zvýšenie priehybu počas životnosti. Žíhaný hliník (používaný vo vodičoch LV ABC kvôli flexibilite) má výrazne vyššie rýchlosti tečenia ako natvrdo ťahaná hliníková zliatina (AAAC, AAAR) pri ekvivalentnom ťahu. V oblastiach náchylných na ľad, kde vodiče pravidelne zažívajú vysoké napätie počas zaťažovania ľadom, vedie použitie žíhaných hliníkových vodičov k progresívnemu nárastu priehybu počas 10 až 15 rokov, čo nakoniec porušuje požiadavky na svetlú výšku. Špecifikácia tvrdo ťahaných vodičov z hliníkovej zliatiny s predpätím pri tečení počas inštalácie je štandardným konštrukčným protiopatrením v oblastiach s pravidelným zaťažením ľadom.

Spájanie a ukončenie anténnych izolovaných káblov: Postupy, ktoré určujú dlhodobú spoľahlivosť

Spoje a koncovky anténnych izolovaných káblov sú štatisticky najčastejšími miestami predčasného zlyhania v anténnych distribučných sieťach. Správne vyrobený kábel, ktorý spĺňa všetky elektrické a mechanické špecifikácie, sa môže stať nespoľahlivým jediným zle vykonaným spojom alebo nesprávnym ukončením a pri stropnej inštalácii poruchy spoja zvyčajne vedú k poruchám prerušeného obvodu, ktoré spôsobujú skôr výpadky než zemné poruchy, na ktoré sú ochranné relé nadzemného vedenia optimalizované na rýchle zistenie a odstránenie. Pochopenie kritických krokov pri spájaní a ukončovaní anténnych káblov vysvetľuje, prečo sú špecializované školenia a nástroje pre tieto operácie neprijateľné.

Spojky káblových zväzkov LV

Nízkonapäťové spoje ABC sa vyrábajú pomocou prepichovacích konektorov (tiež nazývaných konektory na prepichovanie izolácie alebo IPC), ktoré sa upínajú na izolovaný kábel bez potreby odizolovania. Telo konektora obsahuje prepichovacie zuby z nehrdzavejúcej ocele, ktoré prenikajú cez izoláciu a sú v kontakte s vodičom, keď je konektor dotiahnutý na jeho špecifikovanú hodnotu pomocou skrutky so strihovou hlavou – skrutka sa odstrihne pri definovanom krútiacom momente, čo poskytuje hmatové potvrdenie, že bola dosiahnutá správna kontaktná sila a zabraňuje nadmernému utiahnutiu, ktoré by mohlo poškodiť pramene vodiča. Telo piercingového konektora je samotesniace proti prenikaniu vlhkosti okolo bodov prieniku. Kritickým inštalačným parametrom je šmykový krútiaci moment – ​​použitie štandardného kľúča a odhad krútiaceho momentu podľa pocitu vytvára nekonzistentne ukončené spoje, ktoré sa buď nedostatočne stláčajú (vysoký prechodový odpor) alebo nadmerne stláčajú (poškodenie prameňa) vysokou rýchlosťou. IPC musia byť inštalované s kalibrovaným momentovým kľúčom alebo vlastným ovládačom obmedzujúcim krútiaci moment dodávaným výrobcom konektora pre konkrétnu sériu konektorov.

Spojky a koncovky MV anténnych káblov

Stredné napätie AIC joints and terminations require restoration of each insulation layer in the correct sequence — conductor screen, insulation, insulation screen, metallic screen, and outer jacket — using materials that are electrically and mechanically compatible with the cable's original construction. Pre-formed cold-shrink or heat-shrink joint kits from reputable manufacturers provide calibrated material volumes and assembly sequences for specific cable families. The most critical step is the preparation of the insulation screen at the joint interface: the transition from screened to unscreened insulation must be smooth and gradual (typically a penciled taper of 15–25 mm length) to prevent field concentration at the screen cutback. An abrupt screen cutback — caused by using cutting tools that score the insulation surface or failing to taper the semiconductor layer — creates a triple point (conductor screen, insulation, and surrounding air meet at a single geometric point) where the electric field concentration can be 10–20 times the average field in the insulation, initiating partial discharge at operating voltage even when the rest of the joint is correctly assembled.

Vonkajšie koncovky na MV AIC podliehajú sledovaniu – tvorbe vodivých uhlíkových dráh pozdĺž povrchu izolácie spôsobenej usadzovaním znečistenia v kombinácii s pravidelným zvlhčovaním. Sledovanie sa vyvíja progresívne: suchý pásový oblúk na hraniciach mokrej a suchej zóny na povrchu izolácie generuje dostatočnú energiu na lokálnu karbonizáciu izolačného povrchu a opakované cykly oblúkov predlžujú dráhu uhlíka smerom k napájanému vodiču v priebehu mesiacov alebo rokov. Štandardným protiopatrením je použitie teplom zmrštiteľných alebo za studena zmrštiteľných vonkajších ukončovacích súprav, ktoré obsahujú silikónový kaučuk s vysokou odolnosťou voči poveternostným vplyvom – sériu dáždnikovitých rebier, ktoré zväčšujú dĺžku únikovej cesty medzi napájaným vodičom a uzemnenou kovovou clonou a odvádzajú dážď, aby sa zabránilo vytváraniu súvislých vrstiev mokrého znečistenia. V prostrediach s vysokým znečistením (pobrežné oblasti, priemyselné zóny, púštne oblasti s alkalickým prachom) sa požadovaná povrchová vzdialenosť na kV menovitého napätia zvyšuje nad rámec štandardnej špecifikácie IEC 60071, čo si vyžaduje buď dlhšie ukončenia prístreškov, alebo ošetrenie prístreškov silikónovým mazivom proti znečisteniu.

Detekcia porúch a rozdiely v koordinácii ochrany medzi holými nadzemnými vedeniami a vzdušnými izolovanými káblovými sieťami

Konverzia distribučnej siete z holých horných vodičov na káble s izoláciou antény mení chybové správanie siete spôsobmi, ktoré si vyžadujú zodpovedajúce zmeny v nastaveniach ochranného relé, postupnosti činnosti opätovného zapínania a filozofii detekcie porúch. Obslužné programy, ktoré inštalujú AIC bez kontroly a úpravy koordinácie ochrany, často zažívajú obdobia buď detekcie zmeškanej chyby (ochrana, ktorá sa nevypne pri vysokoimpedančných poruchách, ktoré izolácia oneskoruje) alebo rušivej prevádzky (ochrana, ktorá nesprávne interpretuje prechodné poruchy obmedzené izoláciou ako trvalé poruchy vyžadujúce uzamknutie).

Najvýznamnejšou zmenou je správanie sa porúch kontaktu vodič-vodič a vodič-strom. Na holom nadzemnom vedení vytvára medzifázový kontakt z vetrom vyvolaného cvalu alebo zo spadnutej vetvy stromu skrutkovú poruchu s veľmi nízkou impedanciou – zvyčajne menšou ako 1 Ω oblúkový odpor – vytvárajúci poruchové prúdy, ktoré nadprúdové prvky ľahko detegujú v priebehu milisekúnd. Na izolovanom anténnom kábli ten istý kontakt vytvára poruchový prúd, ktorý musí pretekať cez izolačný odpor a kapacitu kábla a nie priamo medzi vodičmi. Pre nový kontakt cez nepoškodenú izoláciu môže byť poruchový prúd len niekoľko ampérov – pod prahom snímania nadprúdových relé kalibrovaných pre chyby holých vodičov. Izolácia sa progresívne degraduje pri trvalom elektrickom namáhaní a poruchový prúd sa zvyšuje v priebehu minút až hodín, až kým nedosiahne prahovú hodnotu relé. Tento oneskorený vývoj poruchy znamená, že porucha, ktorá by bola odstránená za 0,3 sekundy na sieti holých vodičov, môže trvať 30 až 90 minút, kým sa rozvinie na úroveň, ktorá vypne relé na izolovanej káblovej sieti – čo môže spôsobiť trvalú degradáciu izolácie, zahrievanie kábla a vznietenie požiaru v suchej vegetácii, kde kábel spočíva.

Vhodná zmena filozofie ochrany pre siete AIC zahŕňa doplnenie štandardnej nadprúdovej ochrany o ochranu proti zemnej poruche, ktorá je dostatočne citlivá na detekciu nízkoúrovňových poruchových prúdov spôsobených poruchami kontaktov s obmedzenou izoláciou. Relé citlivého zemného spojenia (SEF) s prahovými hodnotami 1–5 A (v porovnaní s 10–50 A pre štandardnú ochranu pred zemným spojením na sieťach s holými vodičmi) dokážu zistiť počiatočný zvodový prúd cez poškodenú izoláciu a vypnúť napájač skôr, ako sa porucha rozvinie do bodu úplného rozpadu izolácie. Kompromisom je zvýšená citlivosť na normálnu nerovnováhu systému a harmonické prúdy, čo si vyžaduje starostlivé nastavenie prahu relé SEF a koordináciu časového oneskorenia, aby sa predišlo nepríjemnému vypínaniu z nevyváženosti záťaže vo vidieckych sieťach s dlhými jednofázovými odbočkami. Neutrálne uzemnenie siete stredného napätia – či už účinne uzemnené, rezonančne uzemnené (Petersenova cievka) alebo izolovaný neutrál – určuje veľkosť zemných poruchových prúdov aj vhodnú citlivosť relé SEF, vďaka čomu je kontrola filozofie ochrany neoddeliteľná od konfigurácie uzemňovacieho systému pri prechode z holých na izolovanú distribúciu antény.
