Odolnosť voči UV žiareniu a tepelné starnutie: Dva mechanizmy degradácie, ktoré určujú životnosť fotovoltaických káblov

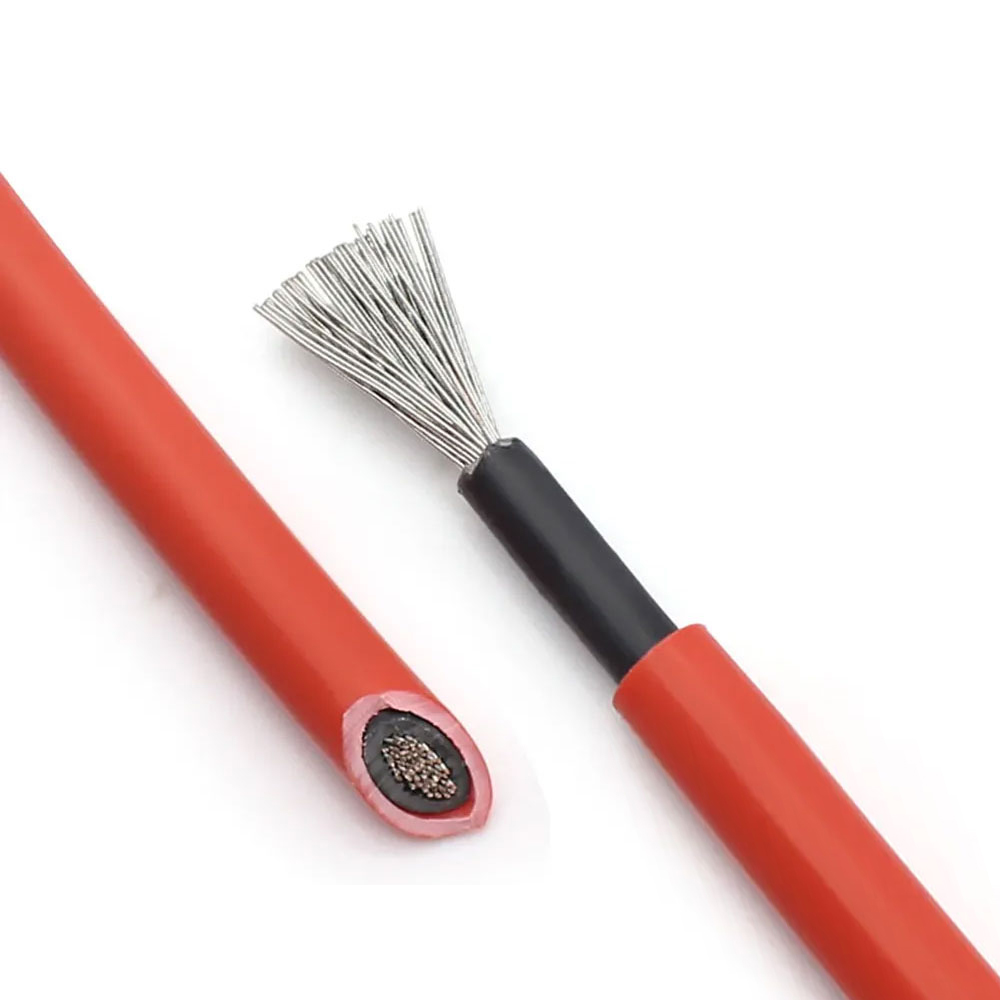

Fotovoltaický kábel sú vystavené slnečnému žiareniu počas celej svojej životnosti – v strešných systémoch to môže znamenať priamu akumuláciu žiarenia presahujúcu 10 000 hodín počas 25-ročnej projektovanej životnosti systému, pričom povrchové teploty na strechách orientovaných na juh pravidelne dosahujú 70–90 °C počas špičkových letných podmienok. Tieto dva faktory, ultrafialové žiarenie a trvalo zvýšená teplota, sú primárnymi degradačnými mechanizmami, ktoré oddeľujú účelové FV káble od univerzálnych vonkajších káblov, a pochopenie ich interakcie pomáha vysvetliť, prečo výber materiálu káblov nie je zameniteľný medzi kategóriami produktov.

UV žiarenie napáda polymérne reťazce v izolácii a plášti prostredníctvom fotochemického procesu nazývaného fotooxidácia, ktorý štiepi molekulárne väzby a progresívne krehne materiál. Štandardné PVC, ktoré je prirodzene UV-nestabilné bez pridaných stabilizátorov, môže začať vykazovať praskanie povrchu a zvýšenú krehkosť do troch až piatich rokov priameho slnečného žiarenia. Zosieťovaný polyetylén (XLPE) a, častejšie v aplikáciách špecifických pre PV, zosieťované zlúčeniny EVA alebo XLPO (zosieťovaný polyolefín) odolávajú fotooxidácii oveľa efektívnejšie, pretože ich trojrozmerná štruktúra polymérnej siete obmedzuje pohyblivosť reťazca a poskytuje prirodzenú odolnosť voči molekulárnemu štiepeniu pri vystavení UV žiareniu. Proces zosieťovania – či už dosiahnutý peroxidovou chémiou alebo ožiarením elektrónovým lúčom – tiež zvyšuje hodnotenie nepretržitej prevádzkovej teploty materiálu z limitu 70 °C štandardného termoplastického polyetylénu na 90 °C alebo 120 °C pre varianty XLPE používané vo fotovoltaických aplikáciách.

Tepelné starnutie pri trvalých teplotách interaguje s degradáciou UV nelineárnym spôsobom: zvýšená teplota urýchľuje oxidačné reakcie iniciované UV žiarením, čo znamená, že kábel pri 85 °C degraduje podstatne rýchlejšie, ako by naznačoval súčet jednotlivých účinkov teploty a UV žiarenia. IEC 62930, medzinárodná norma pre PV káble, to rieši tak, že okrem testovania vystavenia UV žiareniu vyžaduje rozšírený test starnutia pri teplote 120 °C počas 3 000 hodín – kombinovanú kvalifikáciu, ktorú štandardy pre káble na všeobecné použitie nezahŕňajú. Káble, ktoré nesú označenie CE podľa IEC 62930, prešli oboma testami s definovaným zachovaním predĺženia pri pretrhnutí a pevnosti v ťahu, čo poskytuje objektívny dôkaz trvanlivosti zmesi, ktorý samotné technické listy nemôžu poskytnúť. Anhui Zhishang Cable Technology Co., Ltd. spĺňa podmienky fotovoltaický kábel s požiadavkami IEC 62930, čím sa zaistí, že výkonnosť zmesi je overená testovaním a nie odvodzovaním zo špecifikácií surovín.

Menovité napätie jednosmerného prúdu a rozdiel medzi napätím systému, napätím otvoreného okruhu a hodnotením kábla

Jedným z najzávažnejších nedorozumení pri výbere kábla PV systému je vzťah medzi nominálnym jednosmerným napätím systému, jeho maximálnym napätím naprázdno v chladných podmienkach a menovitým napätím samotného kábla. Tieto tri hodnoty sú odlišné a výber kábla dimenzovaného iba na menovité napätie systému – bez zohľadnenia maximálneho otvoreného okruhu a teplotne korigovaného maxima – vytvára stav latentného izolačného napätia, ktorý nemusí spôsobiť okamžité zlyhanie, ale urýchli starnutie dielektrika a môže viesť k rozpadu izolácie niekoľko rokov životnosti systému.

V reťazci FV z kryštalického kremíka sa napätie naprázdno (Voc) každého modulu zvyšuje so znižujúcou sa teplotou článku. Modul s nominálnym Voc 48 V pri štandardných testovacích podmienkach (25 °C) môže produkovať až 56–58 V pri -10 °C, v závislosti od jeho teplotného koeficientu napätia (zvyčajne -0,3 % až -0,4 % na °C pre kryštalický kremík). Pre reťazec 20 takýchto modulov tento Voc pri nízkej teplote dosahuje 1 100 – 1 160 V – potenciálne nad 1 000 V menovitého napätia kábla určeného jednoducho na „pokrytie 1 000 V nominálneho napätia systému“. IEC 60364-7-712 a väčšina národných noriem pre inštaláciu fotovoltických zariadení vyžaduje menovité napätie kábla na pokrytie maximálneho napätia Voc reťazca pri najnižšej očakávanej teplote okolia v mieste inštalácie, čo môže pri inštaláciách vo vysokých nadmorských výškach alebo v severnom podnebí vyžadovať kábel s menovitým napätím 1 500 V, dokonca aj pre systémy navrhnuté okolo vstupu meniča 1 000 V.

Posun z 1 000 V na 1 500 V systémovej architektúry v úžitkových a komerčných strešných fotovoltaických systémoch túto požiadavku ešte viac vyostril. Pri jednosmernom napätí 1 500 V nie je izolačné napätie na dielektrických materiáloch káblov jednoducho o 50 % vyššie ako pri 1 000 V – pravdepodobnosť dielektrického rozpadu je silne nelineárna funkcia intenzity poľa a rozdiel medzi menovitým napätím a skutočným výdržným napätím sa pri vyšších prevádzkových potenciáloch výrazne zužuje. Káble s menovitým napätím 1 500 V DC podľa IEC 62930 musia prejsť oveľa náročnejším napäťovým testom (6 000 V AC alebo ekvivalentný jednosmerný prúd) ako káble s menovitým napätím 1 000 V, čo odráža skutočné rozdiely v hrúbke izolačnej steny a kvalite zmesi potrebnej pri vyššej úrovni napätia.

Zníženie prúdovej kapacity vo zväzku a vedení vedených PV reťazových káblov

Hodnoty ampacity publikované v technických listoch káblov sú založené na jedinom kábli vo voľnom vzduchu pri referenčnej teplote okolia – podmienky, ktoré len zriedka odzrkadľujú skutočnú prax inštalácie PV. V skutočnosti sú káble PV reťazcov zvyčajne zviazané do skupín, vedené potrubím, inštalované pod strešnými membránami s obmedzeným prietokom vzduchu alebo položené v priamom vzájomnom kontakte pozdĺž káblových žľabov na konštrukciách sledovačov. Každá z týchto podmienok znižuje schopnosť kábla odvádzať teplo a zvyšuje teplotu vodiča nad úroveň predpokladanú v publikovanej kapacite. Ignorovanie faktorov zníženia výkonu vedie k teplotám vodičov, ktoré prekračujú kontinuálne menovité hodnoty izolácie, urýchľujú tepelné starnutie a zvyšujú odpor – čo následne zvyšuje prevádzkovú teplotu v samozosilňovacom cykle.

Pri typických PV inštaláciách je najvýznamnejším faktorom združené zníženie. Keď je viacero káblov prenášajúcich prúd v tepelnom kontakte alebo v tesnej blízkosti, tepelný výkon každého kábla zvyšuje okolitú teplotu, ktorú zažívajú jeho susedia. IEC 60364-5-52 poskytuje korekčné faktory zoskupenia: dva káble v kontakte si zachovajú približne 80 % svojej individuálnej kapacity, štyri káble zoskupené dohromady si zachovajú približne 65 % a šesť alebo viac káblov si môže zachovať iba 57 % alebo menej v závislosti od geometrie. Pre reťazový kábel s menovitým prúdom 25 A vo voľnom vzduchu, ktorý je zviazaný s piatimi ďalšími reťazcami s rovnakou úrovňou prúdu, môže znížená ampacity na kábel klesnúť na 14 – 15 A – pod skratový prúd reťazca v deň s vysokým ožiarením. Táto situácia vyžaduje buď výber väčšieho prierezu vodiča, alebo usporiadanie káblov v konfiguráciách, ktoré poskytujú primerané tepelné oddelenie.

Zníženie teploty okolia pridáva druhú korekčnú vrstvu. FV káble na strechách v horúcom podnebí pravidelne dosahujú okolité teploty 50–60 °C v priestore medzi povrchom strechy a káblom, v porovnaní s referenčnou teplotou 30 °C používanou v štandardných tabuľkách objemov. Pre XLPE izolovaný PV kábel s teplotným menovitým rozsahom 90 °C vodiča je povolený nárast teploty medzi okolitým a vodičovým limitom za týchto podmienok iba 30–40 °C, v porovnaní so 60 °C v referenčnom prípade – zníženie prúdového odporu na približne 70 % tabuľkovej hodnoty pred aplikáciou akejkoľvek korekcie zväzku. Kábel Zhishang poskytuje navádzanie ampacity špecifické pre aplikáciu, ktoré súčasne zohľadňuje zoskupenie aj teplotu okolia, čo umožňuje návrhárom systému vybrať vhodné prierezy vodičov pre aktuálne inštalované podmienky, namiesto toho, aby sa spoliehali na publikované hodnoty voľného vzduchu, ktoré nadhodnocujú využiteľnú prúdovú kapacitu.

Kompatibilita konektorov a skryté riziko nesúladu kombinácií FV kábel – konektor

MC4 a podobné viackontaktné jednosmerné konektory sa stali de facto štandardnou koncovkou pre káble PV stringov, ale predpoklad, že akýkoľvek kábel kompatibilný s MC4 a akýkoľvek konektor MC4 od rôznych výrobcov je možné voľne kombinovať, je technicky nesprávny a v niektorých jurisdikciách je porušením kódexu. Normy PV konektorov – vrátane IEC 62852 a požiadaviek IEC 62548 na úrovni systému – špecifikujú, že konektory musia byť kvalifikované na použitie so špecifickými rozsahmi vonkajších priemerov káblov a prierezov vodičov a že zmiešavacie konektory od rôznych výrobcov rušia typovú skúšku oboch, aj keď sa zdá, že mechanické spojenie sedí správne.

Riziko v nezosúladených kombináciách nie je primárne riziko okamžitého zlyhania – mechanicky usadený zmiešaný konektor môže normálne fungovať mesiace alebo roky. Rizikom je dotvarovanie kontaktného odporu: tepelné cykly počas denného kolísania ožiarenia spôsobujú rozdielnu expanziu a kontrakciu medzi izoláciou kábla, vodičom kábla a telesom kontaktu konektora, pričom každý z nich má iný koeficient tepelnej rozťažnosti. V zhodnej a správne kvalifikovanej kombinácii sú tieto rozdiely zohľadnené v dizajne kontaktu. V nevhodnej kombinácii môže kontaktná geometria umožňovať mikropohyby, ktoré postupne zvyšujú kontaktný odpor na zvlnenom rozhraní, generujúc lokalizované teplo, ktoré nakoniec karbonizuje izoláciu a vytvára odporovú poruchu alebo oblúk. V jednosmerných systémoch bez prechodu nulou, ktorý prirodzene uhasí oblúky striedavého prúdu, môžu odporové chyby udržať oblúky pri prekvapivo nízkych poruchových prúdoch, čím sa kvalita a kompatibilita konektorov stáva skutočným rizikom požiaru, a nie iba regulačným problémom.

Tolerancia vonkajšieho priemeru kábla je tiež dôležitejšia v aplikáciách PV konektorov ako vo väčšine iných typov konektorov, pretože tesnenie kábla konektora a odľahčenie ťahu závisia od tesnosti medzi telom konektora a plášťom kábla. Kábel s vonkajším priemerom na dolnom konci svojho tolerančného pásma môže sedieť v konektore, ale ponechať tesnenie kábla nedostatočne stlačené, čo umožňuje prenikanie vlhkosti do kontaktnej komory – priama cesta k degradácii izolačného odporu a korózii konektora pri vonkajších inštaláciách. Káble vyrábané s úzkymi toleranciami vonkajšieho priemeru s hrúbkou steny plášťa riadenou na hornú hranicu rozsahu špecifikácií konzistentne vytvárajú lepšiu integritu tesnenia v celom rozsahu veľkostí konektorov kompatibilných s MC4. Toto je rozmerová kvalitatívna charakteristika, ktorá je neviditeľná v mieste nákupu, ale časom sa stáva zrejmou v štatistikách spoľahlivosti v teréne a je jedným z konštrukčných detailov, ktoré Anhui Zhishang Cable Technology Co., Ltd. kontroluje ako štandardný výrobný parameter, a nie ako voliteľnú prémiovú špecifikáciu.

Kľúčové kontroly pred kombináciou FV kábla a konektora od rôznych dodávateľov

• Overte kompatibilitu vonkajšieho priemeru: Uistite sa, že skutočný vonkajší priemer kábla (nie nominálny) spadá do akceptačného rozsahu špecifikovaného výrobcom konektora pre túto veľkosť konektora.
• Skontrolujte rozsah krimpovania prierezu: Každý kontakt konektora je kvalifikovaný pre špecifický rozsah prierezu vodiča; skontrolujte, či vodič kábla zapadá do kvalifikovaného rozsahu krimpovacieho valca bez úprav.
• Potvrďte vyhlásenie o kompatibilite IEC 62852: Niektorí výrobcovia konektorov zverejňujú testované kompatibilné rozsahy káblov; použite to skôr ako primárnu referenciu, než aby ste predpokladali, že fyzická vhodnosť sa rovná kvalifikovanej kompatibilite.
• Použite správny krimpovací nástroj: Dokonca aj zhodné kombinácie kábla a konektora zlyhajú, ak sú krimpované nástrojom, ktorý nie je vhodný pre tento konektor; Požiadavky na kontaktný odpor a mechanické uchytenie v IEC 62852 sú splnené len so schválenými sadami nástrojov a lisovníc.
