Komplexný úvod do PVC izolovaných a opláštených napájacích káblov

I. Definícia a základné charakteristiky
Silové káble izolované a opláštené PVC sa týkajú napájacích káblov, ktoré používajú polyvinylchlorid (PVC) ako primárny materiál na izoláciu vodičov a vonkajšie opláštenie. Patria medzi najbežnejšie a najpoužívanejšie káble na všeobecné použitie, navrhnuté na základe vyváženého výkonu materiálu PVC, čím sa dosahuje široko akceptovaný kompromis medzi mechanickou ochranou, elektrickou izoláciou, odolnosťou voči životnému prostrediu a nákladovou efektívnosťou.

Základné vlastnosti:
Vyvážený komplexný výkon: Materiál PVC má dobré výsledky v oblasti mechanickej pevnosti, elektrickej izolácie, odolnosti voči chemickej korózii, spomaľovaniu horenia a spracovateľnosti bez výrazných nedostatkov.
Dobrá nehorľavosť: Vďaka úpravám zloženia môžu PVC káble ľahko splniť požiadavky na nehorľavosť, čím sa zabráni šíreniu plameňa pozdĺž kábla.
Odolnosť voči poveternostným vplyvom a chemikáliám: Vyznačuje sa dobrou odolnosťou voči vode, kyselinám, zásadám, olejom a rozpúšťadlám, vďaka čomu je vhodný pre rôzne priemyselné prostredia.
Vynikajúca spracovateľnosť a efektívnosť nákladov: Materiál PVC je relatívne lacný a technológia spracovania extrúzie je vyspelá a jednoduchá, čo vedie k vysokej efektívnosti výroby a nízkym výrobným nákladom.
Široká použiteľnosť: K dispozícii v kompletnom rade modelov a špecifikácií, pokrývajúcich úrovne napätia od nízkeho napätia (napr. 0,6/1 kV) po stredné napätie (napr. pod 35 kV), čím spĺňa väčšinu bežných potrieb distribúcie energie.

II. Hlavné typy a aplikačné scenáre
Klasifikácia podľa úrovne napätia:
Nízkonapäťové PVC káble (0,6/1 kV): Najbežnejší typ, používaný pre pevné rozvody elektrickej energie v budovách a továrňach, ako sú série VV a VLV.
Vysokonapäťové PVC káble (napr. 6/10 kV, 8,7/15 kV): Používajú sa na prenos energie v mestských distribučných sieťach a priemyselných parkoch, ako sú série VV22 a VLV22.

Klasifikácia podľa štruktúry:
Štandardný typ: Základná konštrukcia izolácie a plášťa, používaná v suchom vnútornom prostredí.

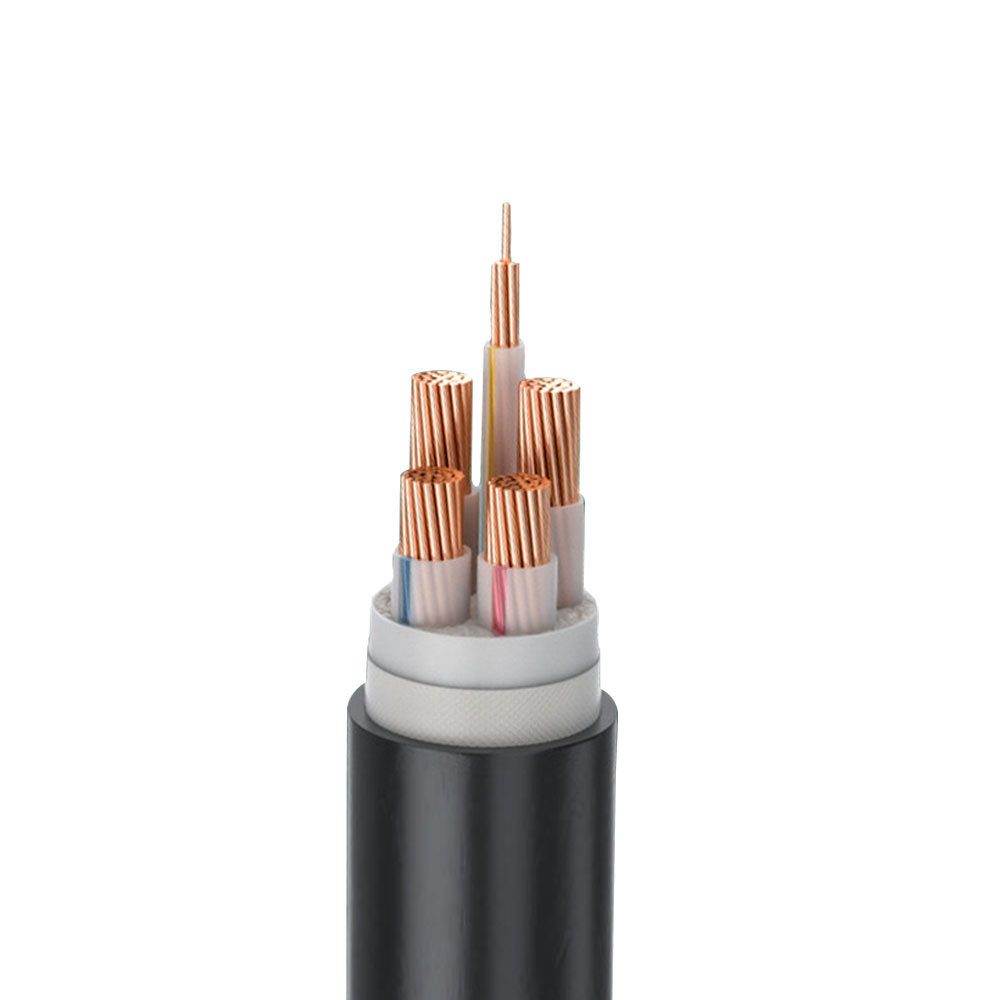

Pancierový typ: Vylepšený oceľovou páskou alebo drôteným pancierovaním (napr. VV22, VV32), ktorý sa používa na priame zakopanie, inštaláciu potrubia alebo aplikácie vyžadujúce zvýšenú mechanickú ochranu.
Nehorľavý/protipožiarny typ: Používa špeciálne nehorľavé PVC zmesi na splnenie predpisov o požiarnej bezpečnosti budov.

Hlavné oblasti použitia:
Stavebné projekty: Hlavné a pobočkové rozvody elektrickej energie v obytných, kancelárskych a komerčných budovách pre vnútorné/vonkajšie exponované alebo potrubné inštalácie.
Priemyselná distribúcia energie: Elektrická distribúcia a pripojenia zariadení v továrenských dielňach a výrobných linkách, obzvlášť vhodné pre bežné priemyselné prostredia s olejom, mastnotou alebo vlhkosťou.
Infraštruktúra: Napájanie pre pevné inštalácie, ako je mestské pouličné osvetlenie, komunálne inžinierstvo a poľnohospodárske zavlažovanie.
Dočasné napájanie: Dočasné elektrické vedenia pre staveniská a miesta konania podujatí sú cenené pre svoju trvácnosť a efektívnosť nákladov.

III. Kľúčové ovládacie prvky výrobného procesu
Formulácia PVC a peletizácia: Toto je základ výkonu. PVC živica sa zmieša so zmäkčovadlami, stabilizátormi, spomaľovačmi horenia, plnivami atď. v prísnych pomeroch, potom sa plastifikuje a peletizuje, aby sa vyrobili káblové zmesi, ktoré spĺňajú špecifické normy (napr. izolačný odpor, teplotné hodnotenie, spomaľovač horenia).
Zhutňovanie a predhrievanie vodičov: Vodiče sa zhutňujú a splietajú, aby sa zmenšil priemer, a potom sa pred vytláčaním izolácie predhrievajú, aby sa odstránila vlhkosť a zlepšila sa priľnavosť medzi PVC a vodičom.
Trojvrstvová koextrúzia (stredné napätie): Pri strednonapäťových kábloch sa tienenie vodičov, izolácia z PVC a izolačné tieniace vrstvy vytláčajú súčasne, aby sa zabezpečili hladké rozhrania a rovnomerné rozloženie elektrického poľa.
Riadenie sústrednosti: Na prísnu kontrolu rovnomernosti hrúbky izolačných a plášťových vrstiev sa používajú vysoko presné vytláčacie matrice a online meradlá priemeru, pričom kľúčovou metrikou kvality je excentricita.
Chladenie a iskrové testovanie: Extrudované káble okamžite vstupujú do chladiaceho vodného kúpeľa na stupňovité chladenie na stabilizáciu konštrukcie. Potom musia prejsť 100% vysokonapäťovým iskrovým testom alebo online detekciou čiastočného výboja, aby sa zaistilo, že nebudú žiadne defekty izolácie.
Kabeláž a pancierovanie: Viacžilové káble sú spletené do kompletného kábla. V prípade pancierových káblov sa oceľová páska alebo drôty špirálovito aplikujú v špecifikovaných rozstupoch po extrúzii vnútorného plášťa, po ktorej nasleduje extrúzia vonkajšieho plášťa.

IV. Podrobné hlavné výhody
Významná výhoda nákladovej efektívnosti: Nízke náklady na suroviny, vyspelé výrobné procesy a kompletný dodávateľský reťazec mu poskytujú bezkonkurenčnú cenovú výhodu pri splnení základných požiadaviek na výkon, čo z neho robí preferovanú voľbu pre projekty, ktoré sú citlivé na rozpočet.
Spoľahlivá mechanická a trvanlivosť: PVC plášť poskytuje dobrú odolnosť proti opotrebovaniu, nárazu a roztrhnutiu, vďaka čomu je kábel robustný a odolný počas bežnej inštalácie a používania.
Pohodlná inštalácia a pokládka: Ponúka určitý stupeň flexibility, uľahčuje ťahanie a ohýbanie káblových žľabov a rúrok. Spôsoby inštalácie sú technikom známe.
Široká adaptabilita na životné prostredie: Štandardné PVC formulácie už odolávajú väčšine environmentálnych faktorov, ako je vlhkosť, mierna chemická korózia a UV žiarenie (pre vonkajšie formulácie), čo ponúka širokú použiteľnosť.

Zhrnutie
Napájacie káble s PVC izoláciou a plášťom sú chrbticou a „ťažným koňom“ prenosu a distribúcie energie. Ich základná hodnota spočíva v poskytovaní vyspelého, spoľahlivého a nákladovo efektívneho riešenia pre veľkú väčšinu potrieb konvenčného napájania v bežných prostrediach. Aj keď majú obmedzenia v aspektoch vysokého výkonu (napr. odolnosť voči vysokej teplote, nízka dymivosť bez obsahu halogénov), v rámci ich rozsiahleho použiteľného rozsahu zostávajú najlepším celkovým riešením z hľadiska hospodárnosti, praktickosti a dostupnosti. Pre štandardné budovy, bežné priemyselné projekty a aplikácie s prísnou kontrolou nákladov sú často predvolenou a správnou voľbou.
