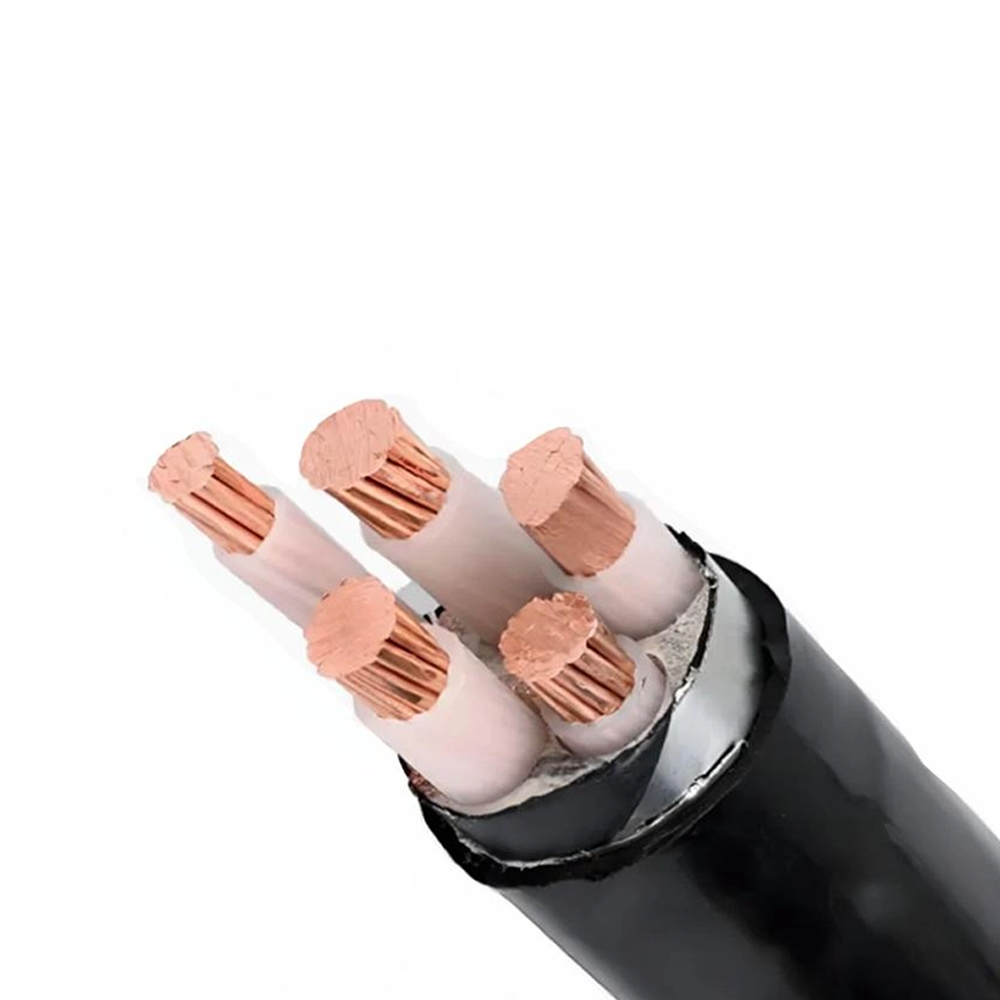

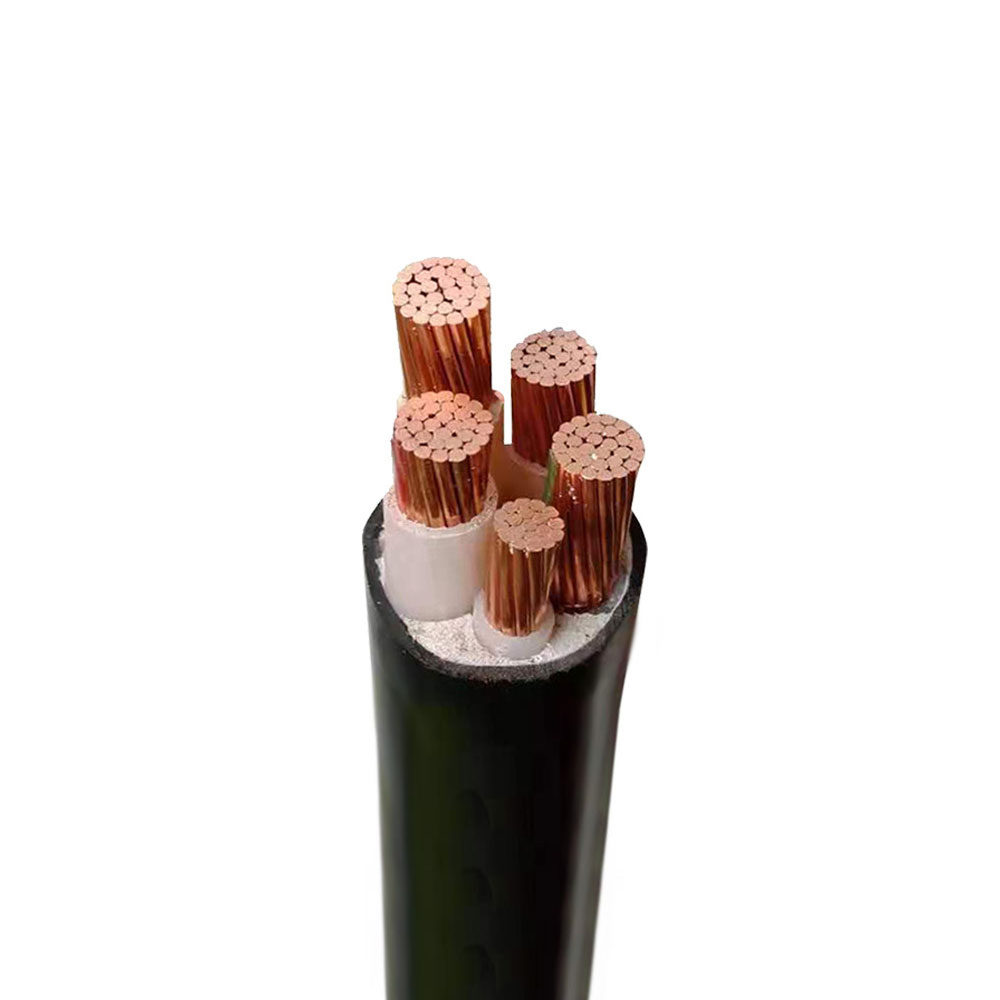

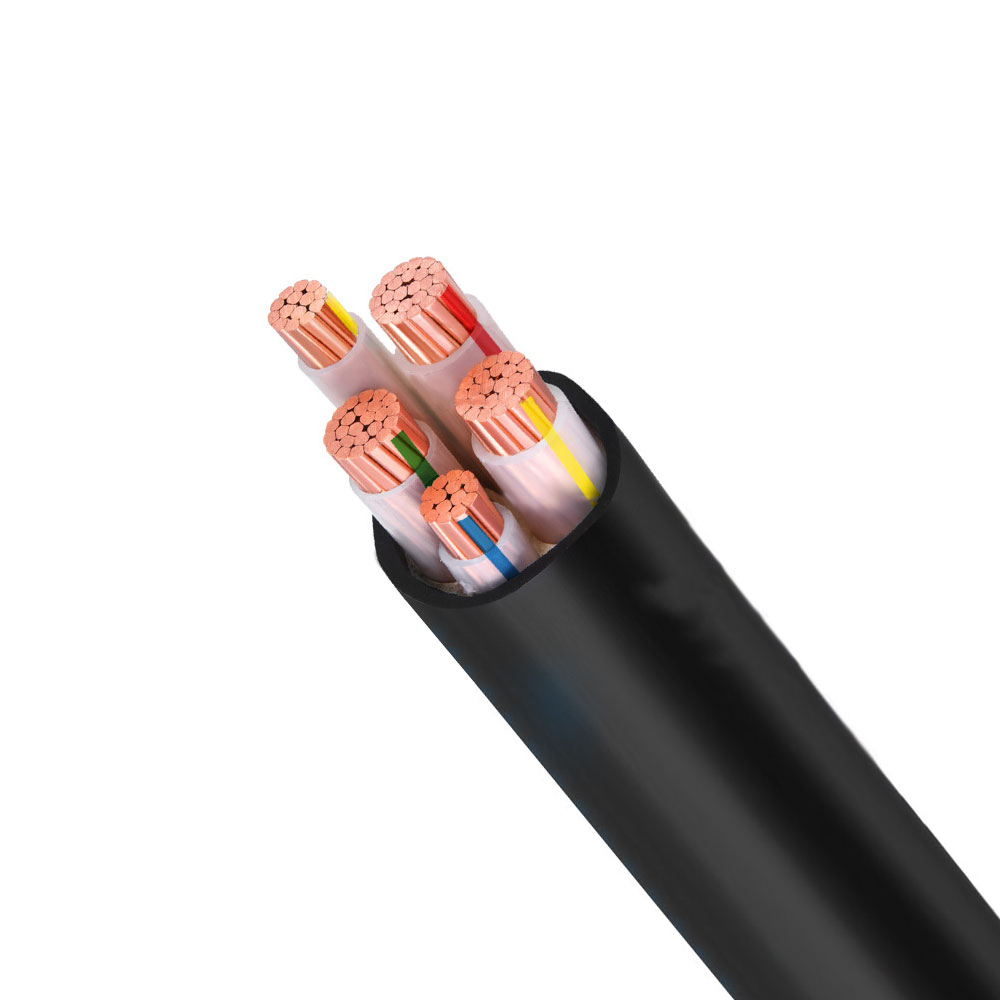

Ako trieda napätia určuje konštrukciu napájacieho kábla zvnútra von
Klasifikácia napätia je jediným najdôslednejším konštrukčným parametrom pre a napájací kábel a riadi konštrukčné rozhodnutia v každej vrstve – vodič, izolácia, tienenie a plášť. Silové káble sa vo všeobecnosti delia na nízke napätie (NN, do 1 kV), stredné napätie (VN, 1 kV až 35 kV) a vysoké napätie (VN, nad 35 kV). Každý krok nahor v napäťovej triede zavádza konštrukčné požiadavky, ktoré idú nad rámec jednoduchého zvýšenia hrúbky izolačnej steny.

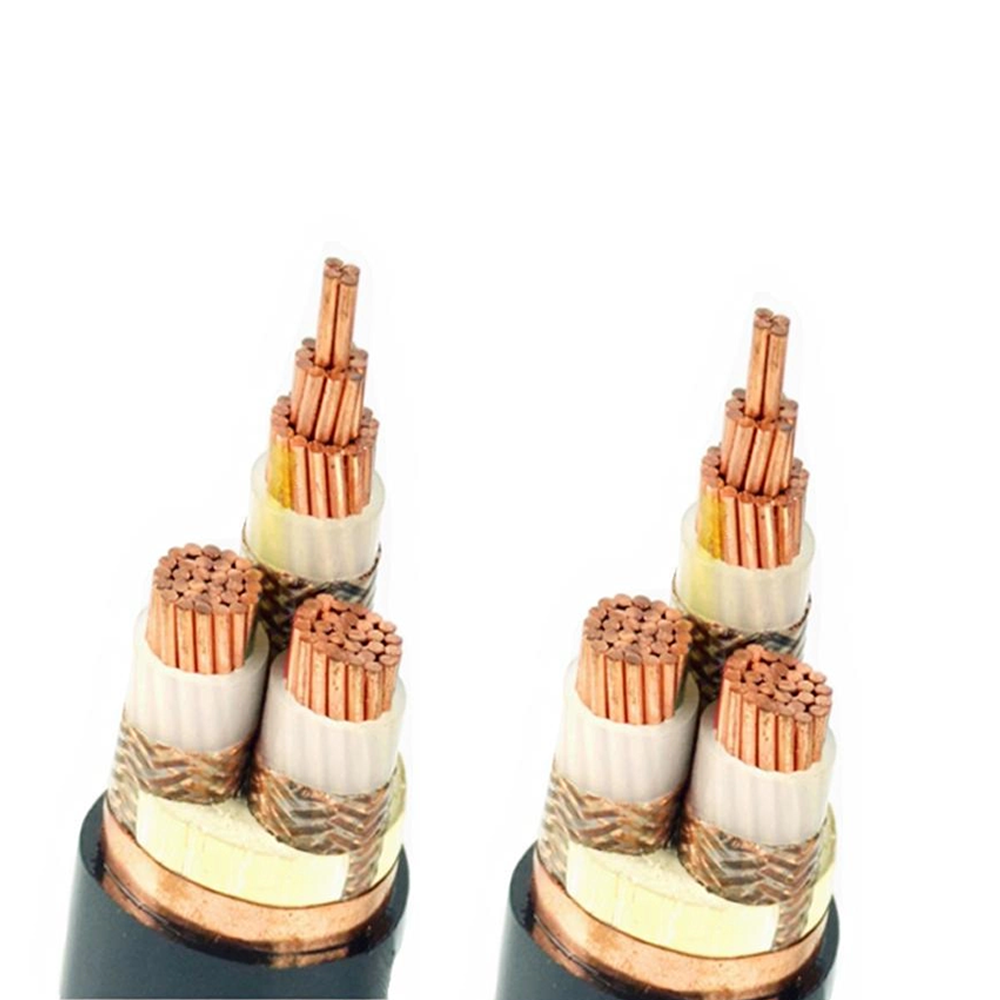

Na úrovni nízkeho napätia je primárnou izolačnou funkciou zabrániť kontaktu s vodičmi pod napätím a odolávať miernym gradientom elektrického poľa. Izolačné steny z PVC a XLPE s hrúbkou 0,7–1,0 mm sú dostatočné pre káble s menovitým napätím 0,6/1 kV. Rozloženie elektrického poľa pri tomto napätí je relatívne rovnomerné a neexistujú žiadne požiadavky na vrstvy triedenia poľa. Strednonapäťové káble však fungujú pri intenzitách elektrického poľa, kde koncentrácia poľa na nepravidelnostiach povrchu vodičov – okraje prameňov, povrchová oxidácia, mikroskopické výčnelky – môže iniciovať čiastočný výboj, ktorý časom narúša izoláciu. To je dôvod, prečo káble VN vyžadujú tienenie vodiča: vrstvu polovodičovej zlúčeniny aplikovanej priamo na vodič, ktorá vyhladzuje elektrické pole tým, že na izolácii predstavuje súvislý rovnomerný ekvipotenciálny povrch. Zodpovedajúca izolačná clona na vonkajšom povrchu izolácie plní rovnakú funkciu na rozhraní izolácie a štítu.
Izolačné tienenie v kábloch VN musí byť viazané (neodizolovateľné) alebo polopripojené (odizolovateľné) v závislosti od spôsobu ukončenia. Neodizolovateľné tienenia vyžadujú rezacie nástroje a starostlivú techniku na koncoch káblov, aby sa zabránilo poškriabaniu izolačného povrchu; stierateľné sitá umožňujú čisté odlúpnutie polovodičovej vrstvy, ale zavádzajú definované rozhranie, ktoré sa musí riadiť tak, aby sa zabránilo prenikaniu vlhkosti na hranici medzi sitom a izoláciou. Pri napätiach nad 15 kV musí kovové tienenie cez izolačnú stenu prenášať plný kapacitný nabíjací prúd kábla, ktorý sa stáva významným pri dlhých kábloch – faktor, ktorý určuje prierez vodiča tienenia nezávisle od akejkoľvek požiadavky na poruchový prúd.
Porovnanie izolácie XLPE a EPR v aplikáciách vysokonapäťových napájacích káblov
Pre stredné napätie napájací kábel s, voľba medzi izoláciou zo zosieťovaného polyetylénu (XLPE) a etylénpropylénovej gumy (EPR) je jedným z najdôslednejších rozhodnutí o materiáli a často sa robí len na základe ceny – čo neustále vedie k nesúladu výkonu v náročných prostrediach. Každý materiál má skutočne odlišný profil výkonnosti, ktorý mapuje špecifické podmienky použitia.
| Nehnuteľnosť | XLPE | EPR |
| Maximálna teplota vodiča (nepretržite) | 90 °C | 90 °C |
| Dielektrická konštanta (εr) | ~2,3 (veľmi nízka) | ~2,8 – 3,5 (stredne) |
| Odolnosť voči vodným stromom | Stredná (vyžaduje triedy spomaľujúce stromy pre vlhké prostredie) | Vynikajúci (samozrejme odolný) |
| Flexibilita | Tuhý, najmä pri nízkych teplotách | Flexibilné v širokom rozsahu teplôt |
| Kapacitný nabíjací prúd | Nižšia (kvôli nízkej εr) | Vyššie (obmedzuje použiteľnú dĺžku kábla pri HV) |
| Typické náklady vo vzťahu k XLPE | Základná línia | 20-40% prémia |
Prakticky najvýznamnejším rozdielom medzi týmito dvoma materiálmi je odolnosť voči vodnému stromu. Vodné stromy sú dendritické degradačné kanály, ktoré sa šíria izoláciou na báze polyetylénu v prítomnosti vlhkosti a napätia striedavého elektrického poľa. Štandardné XLPE je náchylné na tvorbu vodných stromov počas prevádzkových období 10–20 rokov vo vlhkých alebo priamo zasypaných inštaláciách. XLPE (TR-XLPE) zlúčeniny spomaľujúce stromy s aditívami, ktoré inhibujú iniciáciu stromov, sú dostupné a široko používané v kábloch na rozvody verejných sietí, ale zvyšujú náklady a vyžadujú, aby výrobca získal a kvalifikoval špecifické zloženie zlúčenín. EPR, čo je kaučuková zmes so zásadne odlišnou molekulárnou štruktúrou a charakteristikami priepustnosti vlhkosti, je prirodzene odolná voči vodnému stromovaniu bez ďalších prísad. Pre káble inštalované v priamom zakopaní, zaplavených potrubiach alebo podmorských aplikáciách je odolnosť EPR voči vlhkosti technicky správnou voľbou bez ohľadu na cenu.
Nižšia dielektrická konštanta XLPE mu dáva výhodu v účinnosti prenosu v porovnaní s dlhými káblami pri strednom a vysokom napätí, pretože kapacitný nabíjací prúd — ktorý tečie aj keď nie je pripojená záťaž — je úmerný dielektrickej konštante. V káblových systémoch, kde nabíjací prúd predstavuje významnú časť tepelnej kapacity kábla (zvyčajne káble dlhšie ako 10–15 km pri 33 kV), nižší εr XLPE sa premieta priamo do využiteľnej nosnosti.

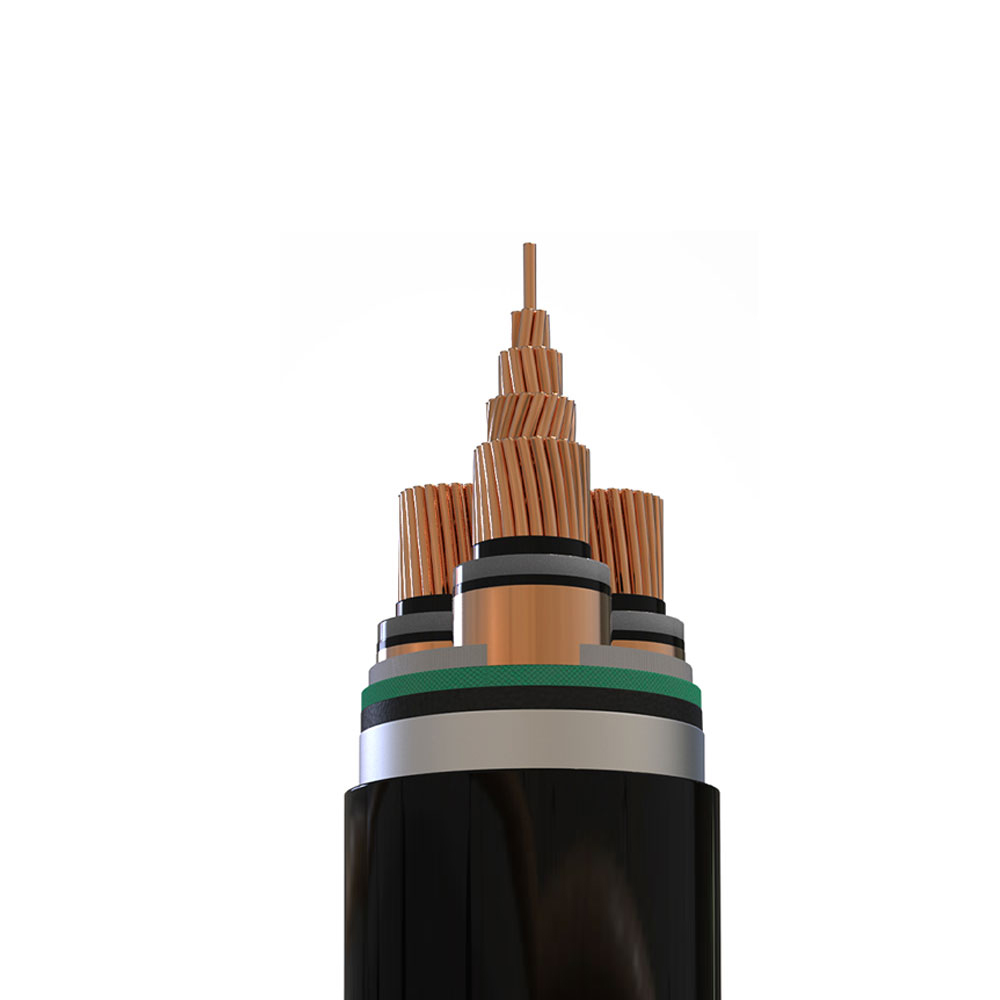

Výber panciera pre napájacie káble: Porovnanie oceľového drôtu, oceľovej pásky a hliníkového drôtu
Mechanická ochrana prostredníctvom pancierovania sa vyžaduje vždy, keď napájací kábel musí odolať inštalačnému namáhaniu – ťahovému ťahu, stláčaniu zo zásypu, nárazu z výkopových strojov alebo tlaku káblov uložených na nosných konštrukciách na dlhé rozpätia. Výber typu panciera ovplyvňuje nielen mechanický výkon, ale aj elektrické správanie kábla AC, hmotnosť a odolnosť proti korózii spôsobmi, ktoré sa v štádiu špecifikácie často prehliadajú.
Oceľové brnenie (SWA)
Pancier z oceľového drôtu pozostáva z jednotlivých pozinkovaných alebo nehrdzavejúcich oceľových drôtov aplikovaných špirálovito na vrstvu podložia pod vonkajším plášťom. SWA poskytuje najvyššiu pevnosť v ťahu zo všetkých typov pancierovania, vďaka čomu je správnou voľbou pre káble, ktoré sú počas inštalácie vystavené značným axiálnym ťahovým silám – ako sú káble ťahané cez potrubie na veľké vzdialenosti alebo podmorské káble vystavené inštalačnému napätiu. Počet drôtov a priemer sú zvolené tak, aby sa dosiahla cieľová medza zaťaženia; pre veľké silové káble je možné dosiahnuť medzné zaťaženie SWA 50–200 kN. Oceľové drôtené pancierovanie na jednožilových AC napájacích kábloch však vytvára významný mechanizmus magnetickej straty: pancier tvorí uzavretý magnetický obvod okolo vodiča s prúdom a indukované prúdy v pancierových drôtoch vytvárajú teplo. V jednožilových kábloch môžu straty SWA dosiahnuť 30–50 % strát vo vodiči, čím sa výrazne zníži efektívna kapacita. Z tohto dôvodu by mali jednožilové AC káble s prierezom vodičov približne 70 mm² používať namiesto ocele pancier z hliníkového drôtu (AWA).

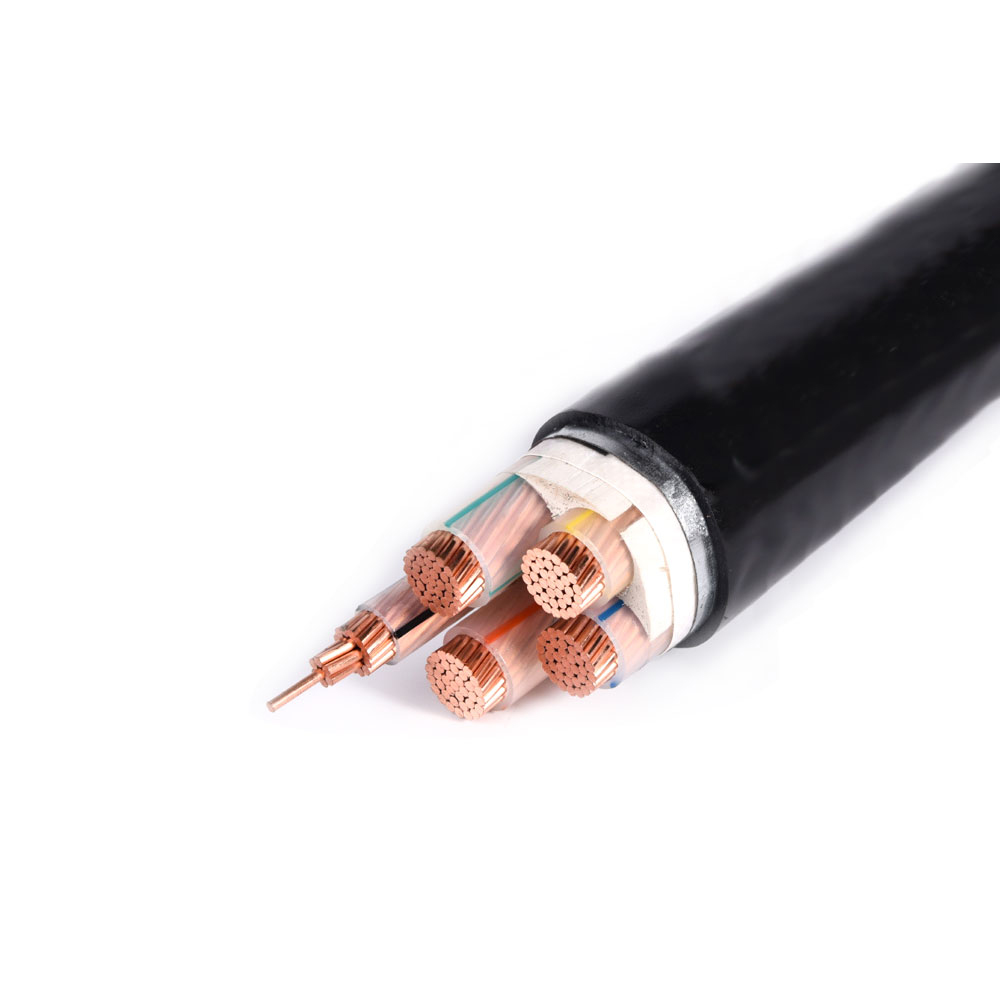

Oceľové páskové brnenie (STA)
Pancier s oceľovou páskou používa dve prekrývajúce sa oceľové pásky aplikované v opačných smeroch, aby poskytli odolnosť voči radiálnemu stlačeniu a ochranu proti drviacim silám. STA je ľahší ako SWA a ekonomickejší, ale poskytuje minimálnu pevnosť v ťahu – nie je určený na inštaláciu ťahaním a pri axiálnom zaťažení sa rozopne. STA je vhodný pre priamo uložené káble v stabilnej zemi, kde je prvoradá mechanická ochrana proti náhodnému nárazu a napadnutiu hlodavcami, ale kde sa nepredpokladá výrazné ťahové napätie. Konštrukcia pásky na pásku tiež poskytuje menej rovnomerné pokrytie ako drôtené pancierovanie, pričom medzi vrstvami pásky ponecháva špirálové medzery, kam môže preniknúť sústredená sila nárazu.
Pancier z hliníkového drôtu (AWA)
Pancier z hliníkového drôtu je mechanicky ekvivalentný SWA v ťahovom výkone (s mierne väčším priemerom drôtu na kompenzáciu nižšej pevnosti v ťahu hliníka), ale eliminuje problém magnetickej straty v jednožilových AC kábloch. Pretože hliník je nemagnetický, AWA nevytvára okolo vodiča magnetický obvod a negeneruje žiadne významné straty indukovaného prúdu. AWA je tiež výrazne ľahší ako SWA – hustota hliníka je približne tretinová v porovnaní s oceľou – čo znižuje hmotnosť inštalácie a námahu pri ťahaní káblov vo veľkých inštaláciách. Kompromisom je odolnosť proti korózii v chemicky agresívnom pôdnom prostredí: hliníkový pancier vyžaduje robustnú podstielku a ochranu plášťa v kyslých pôdach alebo oblastiach s elektrochemickou aktivitou, kde galvanická korózia medzi hliníkovým pancierom a akýmikoľvek kontaktnými oceľovými konštrukciami môže spôsobiť zrýchlenú degradáciu panciera.
Hodnotenie skratového prúdu: Čo to znamená a ako sa vypočítava pre napájacie káble
Každý napájací kábel má dve rozdielne menovité hodnoty prúdu, ktoré musia byť pri každej inštalácii splnené: menovitý trvalý prúd (ampacity) pre normálnu prevádzku a menovitý skratový prúd pre poruchové stavy. Hodnotenie skratu často chýba v zjednodušených procesoch výberu káblov, ale kábel, ktorý nemôže prežiť potenciálny poruchový prúd v mieste inštalácie, sa môže prepáliť a spôsobiť požiar, poškodenie zariadenia a ohrozenie personálu pri prvej poruche.
Menovitý skratový prúd sa vypočíta na základe predpokladu adiabatického ohrevu: počas krátkeho trvania poruchy (zvyčajne 0,1 až 3 sekundy, kým ochranné zariadenia poruchu odstránia), v podstate všetka energia poruchy zohreje vodič, pretože nie je dostatok času na zmysluplný prenos tepla do izolácie alebo okolitého média. Rovnica adiabatického nárastu teploty súvisí s prípustným skratovým prúdom (I), prierezom vodiča (S), trvaním poruchy (t) a materiálovými konštantami vodiča:
Prípustná špičková teplota vodiča počas poruchy je obmedzená izolačným materiálom: XLPE a EPR umožňujú maximálnu teplotu skratového vodiča 250 °C (od počiatočnej teploty pri maximálnej nepretržitej prevádzke 90 °C), zatiaľ čo káble s PVC izoláciou sú obmedzené na 160 °C alebo 140 °C v závislosti od prierezu vodiča. Tieto limity existujú, pretože ich prekročenie spôsobuje nezvratné poškodenie izolácie – roztavenie, karbonizáciu alebo stratu mechanickej integrity – aj keď samotný vodič prežije. Normy IEC 60364-5-54 a IEC 60949 poskytujú špecifické konštanty pre medené a hliníkové vodiče s rôznymi izolačnými systémami.
Kritickým a bežne prehliadaným aspektom hodnotenia skratu je, že musí byť overený voči maximálnemu potenciálnemu poruchovému prúdu v mieste inštalácie kábla, nie v bode napájania. Potenciálny poruchový prúd klesá so vzdialenosťou od zdroja v dôsledku impedancie medziľahlých káblov a transformátorov. Kábel vzdialený 200 metrov od transformátora zaznamená nižší poruchový prúd ako kábel na svorkách transformátora, čo umožňuje menší prierez na splnenie požiadavky na skrat na vzdialenejšom mieste. Uskutočnenie tohto výpočtu pre každý segment kábla namiesto aplikácie jednej konzervatívnej hodnoty v celom systéme môže významne znížiť požiadavky na prierez vodičov a celkové náklady na inštaláciu.
Bezhalogénové napájacie káble spomaľujúce horenie: Kde sú potrebné a čo normy skutočne testujú
Špecifikácie káblov bez halogénov spomaľujúcich horenie (HFFR) alebo bezhalogénových káblov s nízkym dymom (LSHF/LS0H) sa stávajú čoraz bežnejšími v stavebných a infraštruktúrnych projektoch, ale špecifikácie sa často používajú bez úplného pochopenia toho, čo testy za označením merajú – a čo nemerajú.
Štandardné káble s izoláciou z PVC pri spaľovaní uvoľňujú plynný chlorovodík (HCl), pretože chlór v zlúčenine PVC reaguje s produktmi horenia. HCl je žieravá a poškodzuje elektronické zariadenia aj pri koncentráciách hlboko pod koncentráciou toxickou pre ľudí. V uzavretých priestoroch – tuneloch, lodiach, dátových centrách, podzemných dopravných systémoch – HCl uvoľnený z horiacich káblov môže zničiť elektronické systémy v celom priestore a spôsobiť, že životné prostredie bude korozívne niekoľko mesiacov po požiari. HFFR zlúčeniny nahrádzajú PVC materiálmi na báze polyolefínov obsahujúcimi nehorľavé plnivá na báze hydroxidu kovu (typicky trihydrát hliníka alebo hydroxid horečnatý), ktoré pri zahrievaní uvoľňujú vodnú paru a ochladzujú spaľovaciu zónu bez tvorby kyslých plynov.
Medzi kľúčové normy upravujúce výkon káblov HFFR patria:
- IEC 60332-1 (šírenie plameňa jedným káblom): Testuje, či jeden kábel sám zhasne pri pôsobení definovaného plameňa na 60 sekúnd. Toto je minimálna hranica, ktorou môžu prejsť prakticky všetky káble s akýmkoľvek obsahom spomaľujúcim horenie. Absolvovanie tohto testu neznamená výkon v skutočnej inštalácii so zoskupenými káblami.
- IEC 60332-3 (Skupinové šírenie plameňa káblov – kategórie A, B, C, D): Testuje zväzok káblov inštalovaných na rebríkovej tácke pod definovaným plameňom počas 20 minút. Kategória A predstavuje najvyšší inštalovaný objem kábla (7 litrov na meter) a je najnáročnejšia. Vyhovujúce kategórii A IEC 60332-3 je zmysluplným ukazovateľom výkonu šírenia plameňa v skutočných inštaláciách káblových žľabov.
- IEC 60754-1 a -2 (obsah halogénu): Testuje emisie kyslých plynov a pH spalín. Kábel spĺňajúci normu IEC 60754-2 má pri teste horenia pH nad 4,3 a vodivosť pod 10 μS/mm, čo potvrdzuje nízky obsah halogénov. Toto je test, ktorý odlišuje HFFR od štandardných PVC káblov spomaľujúcich horenie.
- IEC 61034 (hustota dymu): Meria priepustnosť svetla cez dym z horiacej vzorky kábla v testovacej komore s rozmermi 3 m × 3 m × 3 m. Minimálna priepustnosť 60 % je prahová hodnota pre označenie nízkej dymivosti, ktorá je dôležitá pre viditeľnosť pri evakuácii pri požiaroch budov.
Dôležitou nuansou je, že "spomalovač horenia" a "bezhalogénové" sú nezávislé vlastnosti, ktoré môžu alebo nemusia byť kombinované v danom kábli. Kábel môže byť bezhalogénový bez toho, aby bol obzvlášť spomaľovač horenia (čistý polyolefín bez plnív spomaľujúcich horenie), alebo spomaľovač horenia bez obsahu halogénov (štandard FR-PVC). Špecifikácia LSHF alebo HFFR vyžaduje obe vlastnosti súčasne a obstarávací dokument by mal odkazovať na špecifické testovacie normy IEC, ktoré musia prejsť, a nie spoliehať sa len na označovanie, pretože tieto pojmy nie sú na trhoch jednotne definované.
Vlastný dizajn napájacieho kábla: Prevod požiadaviek aplikácie do konštrukčných špecifikácií
Zákazkové obstarávanie napájacieho kábla začína definíciou požiadaviek, ktorá ďaleko presahuje špecifikáciu menovitého napätia a prierezu vodičov. Správne špecifikovaný vlastný napájací kábel pokrýva šesť vzájomne závislých skupín parametrov, z ktorých každá obmedzuje konštrukčný priestor dostupný výrobcovi:
- Elektrické parametre: Systémové napätie (U0/U), maximálny trvalý prúd pri zamýšľaných podmienkach inštalácie (nie ampacity voľného vzduchu), predpokladaný skratový prúd a čas odstránenia poruchy a akékoľvek obmedzenia kvality napájania, ako je obsah harmonických, ktorý ovplyvňuje dimenzovanie neutrálu.
- Podmienky mechanickej inštalácie: Spôsob inštalácie (priame zakopanie, vedenie, káblový žľab, anténa, ponorka), ťahové napätie počas inštalácie, minimálny polomer ohybu, či sa kábel bude po inštalácii neustále pohybovať, a akékoľvek obmedzenia hmotnosti alebo priemeru spôsobené pomermi plnenia vedenia alebo limitmi zaťaženia káblového žľabu.
- Expozícia životného prostredia: Rozsah okolitých teplôt, vlhkosť a vystavenie vode, trvanie a intenzita vystavenia UV žiareniu, chemický kontakt (uveďte konkrétne látky), odolnosť káblov uložených v zemi (ktorá ovplyvňuje tak objemovú kapacitu, ako aj požiadavky na ochranu proti korózii) a či je potrebná ochrana proti napadnutiu hlodavcami.
- Požiadavky na požiarny výkon: Či inštalácia vyžaduje obmedzenie šírenia plameňa (kategória IEC 60332), integritu okruhu pri požiari (IEC 60331 – pre káble, ktoré musia počas požiaru naďalej fungovať, napríklad núdzové napájanie), obmedzenie kyslých plynov (IEC 60754) alebo obmedzenie hustoty dymu (IEC 61034).
- Regulačné a certifikačné požiadavky: Ktoré národné alebo regionálne normy musí kábel spĺňať (IEC, BS, UL, CSA, GB/T) a či sa vyžaduje certifikácia tretej strany od uznávanej skúšobne pre konkrétnu objednanú konštrukciu a nie pre podobný referenčný kábel.
- Predpokladaná životnosť: Návrhová životnosť 20, 30 alebo 40 rokov ovplyvňuje výber izolačného materiálu (rýchlosť tepelného starnutia XLPE verzus EPR) a úroveň zrýchleného testovania starnutia potrebného na overenie návrhu. Káble pre infraštruktúrne aplikácie sú často špecifikované na 40-ročnú životnosť, čo si vyžaduje rodokmeň izolačného materiálu preukazujúci dlhodobú tepelnú stabilitu.
Keď je definovaných všetkých šesť skupín parametrov, výrobca môže vyvinúť konštrukciu, ktorá vyhovuje každému obmedzeniu bez nadmerného inžinierstva akéhokoľvek jednotlivého prvku. Nadmerná špecifikácia v jednej oblasti, zatiaľ čo nedostatočná špecifikácia v inej oblasti je bežnou chybou pri obstarávaní káblov na zákazku: kupujúci, ktorý špecifikuje pancierovanie pre maximálnu pevnosť v ťahu, ale vynechá prostredie vystavené chemikáliám, môže dostať oceľovo pancierovaný kábel, ktorý do troch rokov koroduje v kyslej priemyselnej pôde, napriek tomu, že spĺňa všetky uvedené špecifikácie.
Metódy lepenia tienenia v kábloch vysokého napätia a ich vplyv na straty a bezpečnosť
Kovová clona alebo plášť strednonapäťového napájacieho kábla slúži na dva účely: poskytuje spätnú cestu pre kapacitný nabíjací prúd a poruchový prúd a obmedzuje elektrické pole mimo kábla takmer na nulu, čím chráni personál a priľahlé zariadenia. Spôsob, akým je tienenie pripevnené na káblových zakončeniach a spojoch – metóda spájania tienenia – má veľký a často podceňovaný vplyv na tvorbu tepla káblového systému, jeho kapacitu a bezpečnosť personálu.
V jednobodovom prepojenom systéme je tienenie kábla pripojené k zemi iba na jednom konci, pričom druhý koniec zostáva plávajúci (alebo pripojený k zemi cez zariadenie na ochranu proti prepätiu). To zabraňuje cirkulujúcim prúdom pretekať cez tienenie – primárny zdroj strát na tienení v pevne spojených systémoch – a môže zvýšiť kapacitu kábla o 10–30 % v porovnaní s pevným pospájaním, pretože straty I²R v tieni sú eliminované. Kompromisom je, že napätie sa hromadí pozdĺž obrazovky od uzemneného konca po neuzemnený koniec pri normálnej záťaži. Toto "indukované napätie plášťa" sa zvyšuje s dĺžkou kábla, zaťažovacím prúdom a vzdialenosťou medzi fázami a musí sa vypočítať, aby sa overilo, že zostáva v bezpečných medziach pre personál, ktorý by sa mohol počas prevádzky pod napätím dotknúť neuzemneného konca tienidla. V prípade dlhých káblových systémov môže indukované napätie na otvorenom konci dosiahnuť stovky voltov pri plnom zaťažení, čo si vyžaduje starostlivé riadenie dostupnosti konca obrazovky a použitie obmedzovačov prepätia, aby sa zabránilo prepätiu počas spínacích prechodov alebo poruchových stavov.
Krížová väzba sa používa v dlhých káblových systémoch rozdelených na tri približne rovnaké menšie časti. Tienenia troch káblových fáz sú transponované v každom spoji malej sekcie – obrazovka fázy A sa pripája k tieneniu fázy B, fáza B k fáze C, fáza C k fáze A – takže v troch menších sekciách každá obrazovka vidí jednu tretinu pozitívneho sekvenčného napäťového príspevku z každej fázy. Ak majú sekcie rovnakú dĺžku, indukované napätia v troch segmentoch obrazovky sa takmer úplne zrušia, čo vedie k takmer nulovému cirkulačnému prúdu obrazovky a takmer nule indukovanému napätiu na koncoch hlavnej sekcie. Krížové lepenie kombinuje výhodu jednobodového spájania s nízkou stratou s výhodou pevného spojenia s nízkym stojatým napätím, čo z neho robí preferovanú metódu pre káblové obvody dlhšie ako približne 500 metrov pri 11 kV a viac. Vyžaduje si to vyššiu zložitosť inštalácie – šesť pripojení obrazovky v každom spoji namiesto jedného – a starostlivé vyrovnanie dĺžky sekcie počas návrhu.
