Ťažobný komunikačný kábel Komplexný úvod

I. Definícia a základné charakteristiky
Banské komunikačné káble sú špeciálne navrhnuté a vyrobené komunikačné káble na prenos telefónnych, monitorovacích, riadiacich a dátových signálov v podzemnom prostredí uhoľných baní, kovových baní a nerudných baní. Slúžia ako „neurónová sieť“ pre výrobu mínovej bezpečnosti, dispečerské velenie a automatizačné systémy a musia zabezpečiť absolútnu spoľahlivosť a neprerušovanú komunikáciu v extrémne drsných a vysoko nebezpečných prostrediach. Ich dizajn je v súlade s prísnymi banskými bezpečnostnými predpismi so základnými požiadavkami zameranými na nevýbušnú bezpečnosť, mechanickú ochranu a spoľahlivosť signálu.

Základné vlastnosti:
Skutočne bezpečný dizajn odolný proti výbuchu: Prísne dodržiava požiadavky certifikácie bezpečnosti banských produktov (MA) a využíva špeciálne štruktúry na zabránenie elektrickým iskreniam spôsobeným poruchami káblov, ktoré by mohli spustiť výbuchy plynu alebo uhoľného prachu.
Vysokopevnostná mechanická ochrana: Má výnimočnú odolnosť voči drveniu, nárazu, roztrhnutiu a ťahaniu, je schopná odolať vážnemu mechanickému poškodeniu, ako sú padajúce kamene, drvenie banských vozidiel a kolízie zariadení v podzemí.
Nehorľavé a bez obsahu halogénov s nízkym obsahom dymu: Káblové materiály vykazujú extrémne vysokú retardáciu horenia, produkujú nízky dym a žiadne toxické plyny halogénových kyselín počas spaľovania, čo vytvára podmienky na evakuáciu podzemného personálu.
Vynikajúca odolnosť proti vlhkosti a korózii: Využíva úplne utesnenú štruktúru, aby sa zabránilo degradácii izolácie alebo skratom spôsobeným únikom podzemnej vody, vlhkosťou a korozívnymi plynmi.
Silná schopnosť proti rušeniu: Efektívny dizajn tienenia zaisťuje čistý a stabilný prenos signálu v podzemných prostrediach so silným elektromagnetickým rušením.

II. Hlavné typy a aplikačné scenáre
Primárne rozdelené do dvoch typov na základe štruktúry:
Pancierové komunikačné káble: Vybavené kovovou (napr. pozinkovaný oceľový drôt, oceľová páska) pancierovou vrstvou, ktorá poskytuje najsilnejšiu mechanickú ochranu.

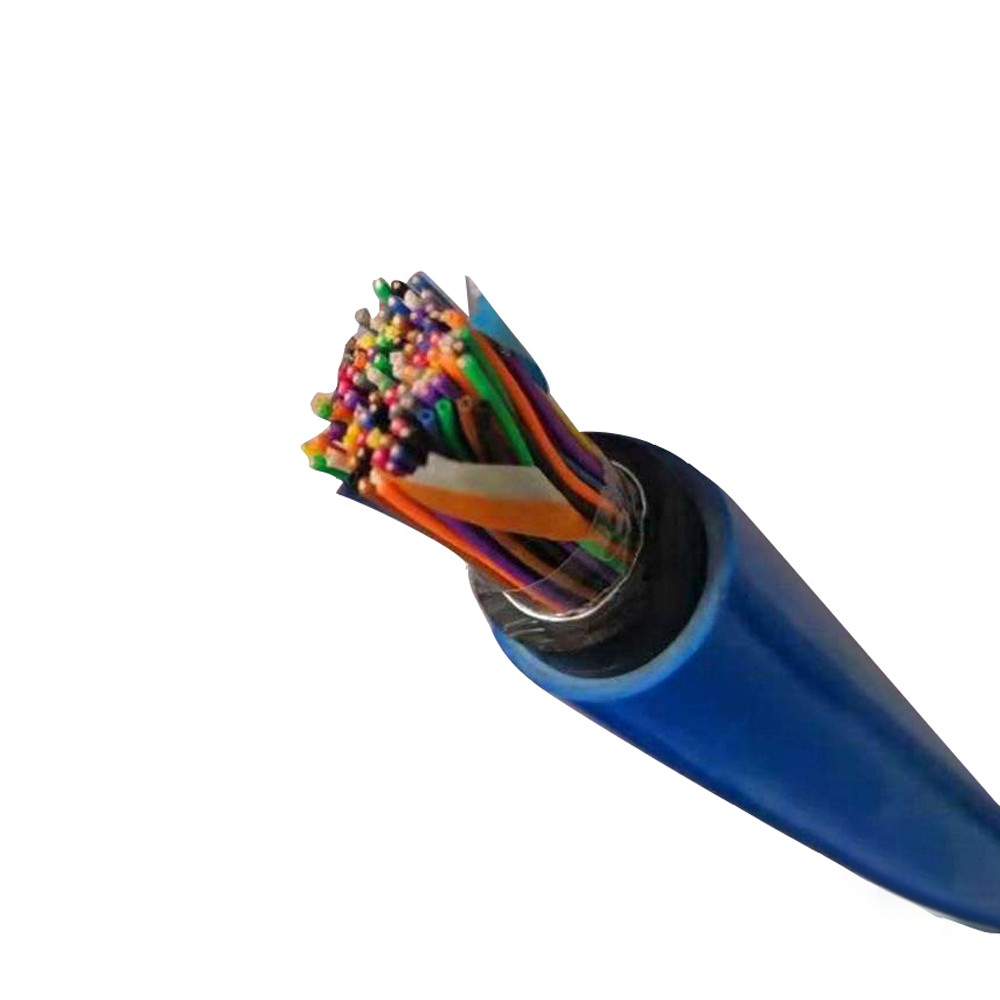

Príklady modelov: MHYV (banícky polyetylénom izolovaný polyvinylchloridový opláštený komunikačný kábel), MHYAV (s hliníkovo-plastovým kompozitným páskovým tienením).
Použitie: Používa sa na pevné alebo polopevné inštalácie na hlavných dopravných cestách, plne mechanizovaných poruboch a iných oblastiach s vysokým rizikom mechanického poškodenia.
Ľahké (nepancierové) komunikačné káble: Nízka hmotnosť a lepšia flexibilita, ale s relatívne nižšou úrovňou mechanickej ochrany.

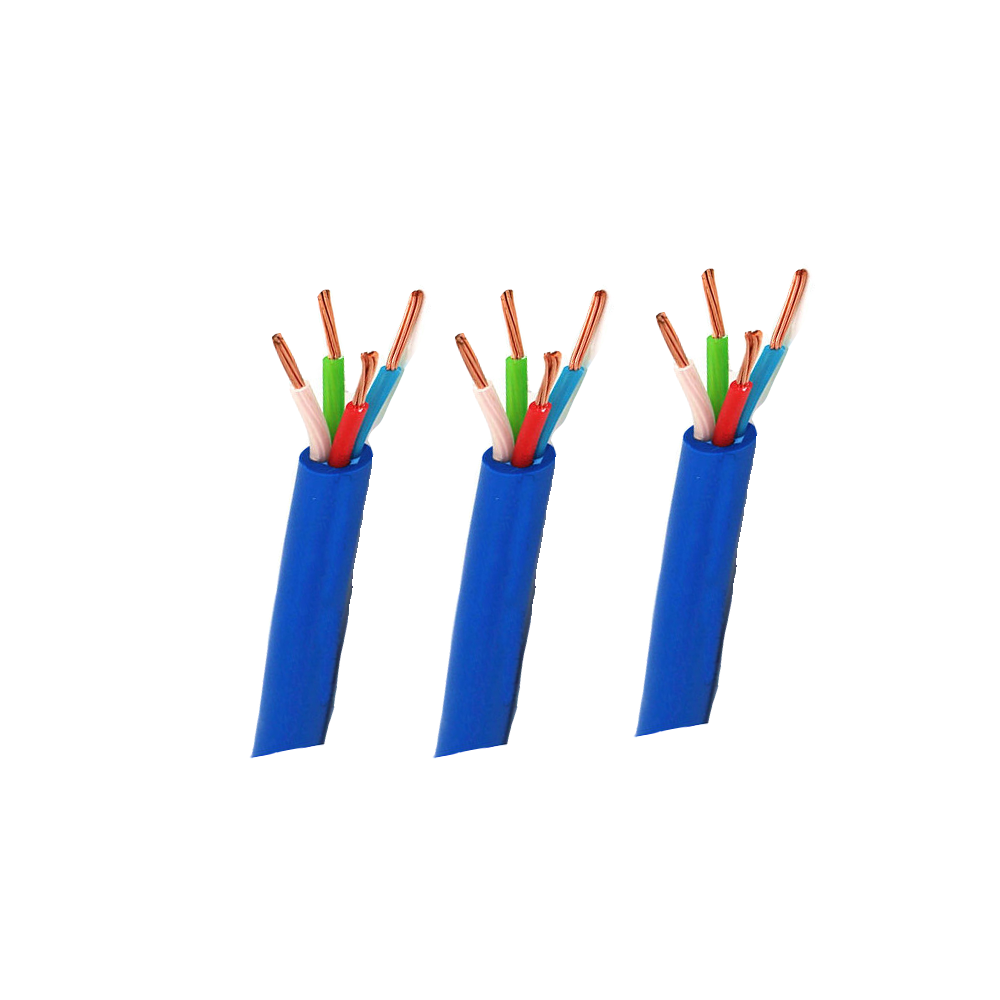

Príklady modelov: MHYVR (ťažobný flexibilný komunikačný kábel s polyetylénovou izoláciou a plášťom z polyvinylchloridu).
Aplikácie: Používa sa na pripojenie k pohyblivým častiam zariadení, káblom podzemných telefónnych slúchadiel a iným scenárom vyžadujúcim flexibilitu.

Hlavné aplikačné systémy:
Komunikačný systém banského dispečingu: Spája nevýbušné telefóny na rôznych podzemných pracoviskách s povrchovou dispečerskou konzolou.
Bezpečnostný monitorovací systém: Prenáša údaje zo senzorov (napr. plyn, oxid uhoľnatý, rýchlosť vetra) do centra monitorovania povrchu.
Personal Positioning System: Slúži ako kanál na prenos signálu pre základňové stanice a čítačky rádiofrekvenčnej identifikácie (RFID).
Priemyselný televízny systém: Prenáša signály video monitorovania z kritických podzemných oblastí.
Automatizačný riadiaci systém: Poskytuje riadiace signálne kanály pre centralizované riadenie pásu, automatické odvodňovanie čerpadiel a ďalšie systémy.

III. Kľúčové ovládacie prvky výrobného procesu
Vodič: Používa vysoko čisté žíhané medené drôty na zabezpečenie vodivosti. Povrchy vodičov sú často pocínované, aby sa zabránilo oxidácii a korózii.
Izolácia: Používa polyetylén s vysokou hustotou alebo ekologické polyolefínové materiály bez obsahu halogénov s nízkym dymom, s rovnomernou hrúbkou vytláčania a vysokým izolačným odporom.
Skrútenie párov a kabeláž: Komunikačné páry vyžadujú presné skrúcanie na potlačenie rušenia. Pri viacpárových kábloch sú páry pri kabeláži tesne usporiadané s medzerami vyplnenými materiálmi blokujúcimi vodu.
Tienenie: Využíva kompozitnú tieniacu štruktúru, ako je ovíjanie hliníkovo-plastovou kompozitnou páskou (100 % pokrytie) v kombinácii s opletením z pocínovaného medeného drôtu (pokrytie ≥ 80 %), čím sa účinne izoluje vnútorné a vonkajšie elektromagnetické rušenie.
Opláštenie a pancierovanie:
Vnútorný plášť: Vrstva priľnavého plášťa je vytlačená na zaistenie jadra kábla a zvýšenie ochrany.
Pancierová vrstva (ak je k dispozícii): Pozinkovaný oceľový drôt alebo oceľová páska sú pevne zabalené, aby poskytovali ochranu jadra v ťahu a tlaku.
Vonkajší plášť: Extrudovaný z vysoko odolných, nehorľavých a antistatických polyvinylchloridových alebo polyuretánových materiálov, zvyčajne v čiernej alebo oranžovej farbe.

IV. Podrobné hlavné výhody
Bezpečnosť a spoľahlivosť ako záchranné lano: Vyhovuje povinnej národnej certifikácii MA, eliminuje bezpečnostné incidenty spôsobené káblami pri zdroji a slúži ako povinná podmienka pre povolenia na výrobu v oblasti bezpečnosti mín.
Výnimočná mechanická a environmentálna odolnosť: Jedinečný zosilnený konštrukčný dizajn umožňuje dlhodobú odolnosť voči zložitým fyzikálnym a chemickým výzvam podzemného prostredia s oveľa nižšou poruchovosťou ako pri bežných kábloch, čo zaisťuje neprerušovanú prevádzku komunikačných systémov.
Stabilný a čistý prenos signálu: Optimalizované systémy tienenia a izolácie zaisťujú minimálny útlm a nízku chybovosť pre hlasové, dátové a monitorovacie signály prenášané na veľké vzdialenosti v podzemných cestách so silným rušením, čím podporujú spoľahlivú prevádzku rôznych kritických systémov.
Nízke náklady na údržbu a dlhá životnosť: Robustné a odolné konštrukcie výrazne znižujú frekvenciu opráv a výmen v dôsledku poškodenia životného prostredia. Hoci počiatočná investícia je vyššia, celkové náklady životného cyklu sú výhodné.
Štandardizácia a jednoduchá identifikácia: Prísne dodržiavanie noriem MT/T zaisťuje jednotné špecifikácie a modely s jasnými značkami na plášti, ktoré uľahčujú rýchlu identifikáciu, inštaláciu a údržbu pod zemou.

Zhrnutie
Banské komunikačné káble sú nevyhnutnou kritickou infraštruktúrou v systéme zabezpečenia banskej bezpečnosti. Ich hodnota ďaleko prevyšuje hodnotu bežných komunikačných produktov, keďže ide o komplexné bezpečnostné vybavenie, ktoré integruje elektrický výkon, mechanickú pevnosť, vedu o materiáloch a bezpečnostné predpisy.
