Ako počet jadier a konfigurácia splietania ovplyvňujú vedenie riadiacich káblov vo viacosových systémoch

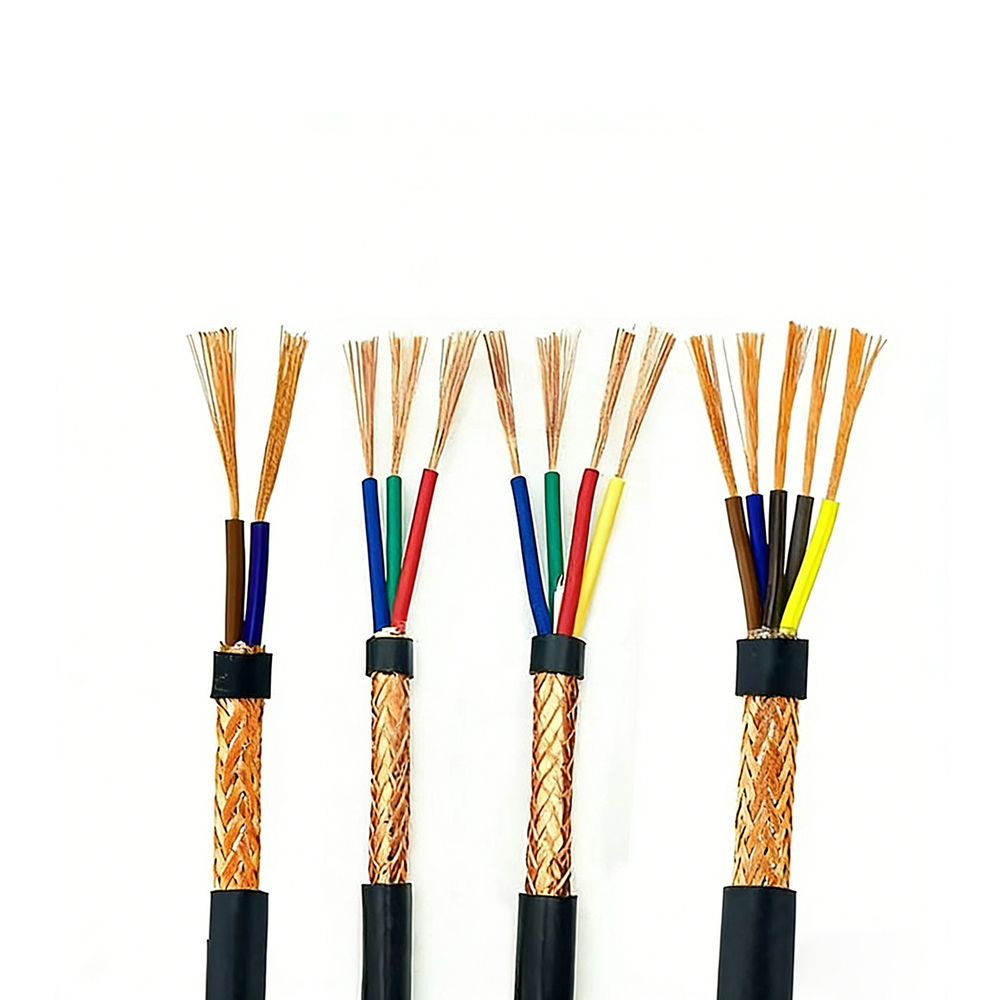

Viacjadrový ovládacie káble sú špecifikované počtom žíl a prierezom vodičov, ale konfigurácia vnútorného lanka – ako sú jednotlivé žily zoskupené, skrútené a uložené v kábli – má podstatný vplyv na to, ako sa kábel správa počas smerovania inštalácie a ako funguje v priebehu času v systémoch s viacerými typmi signálov zdieľajúcich spoločný kábel. V priemyselnej automatizácii a systémoch riadenia pohybu vo viacerých osiach riadiace káble bežne prenášajú kombináciu digitálnych I/O signálov, výstupov analógových snímačov, spätnej väzby kódovača a nízkonapäťového napájania pre solenoidy alebo snímače – všetko v jednom plášti kábla. Riadenie interakcie medzi týmito typmi signálov začína vnútornou architektúrou kábla.

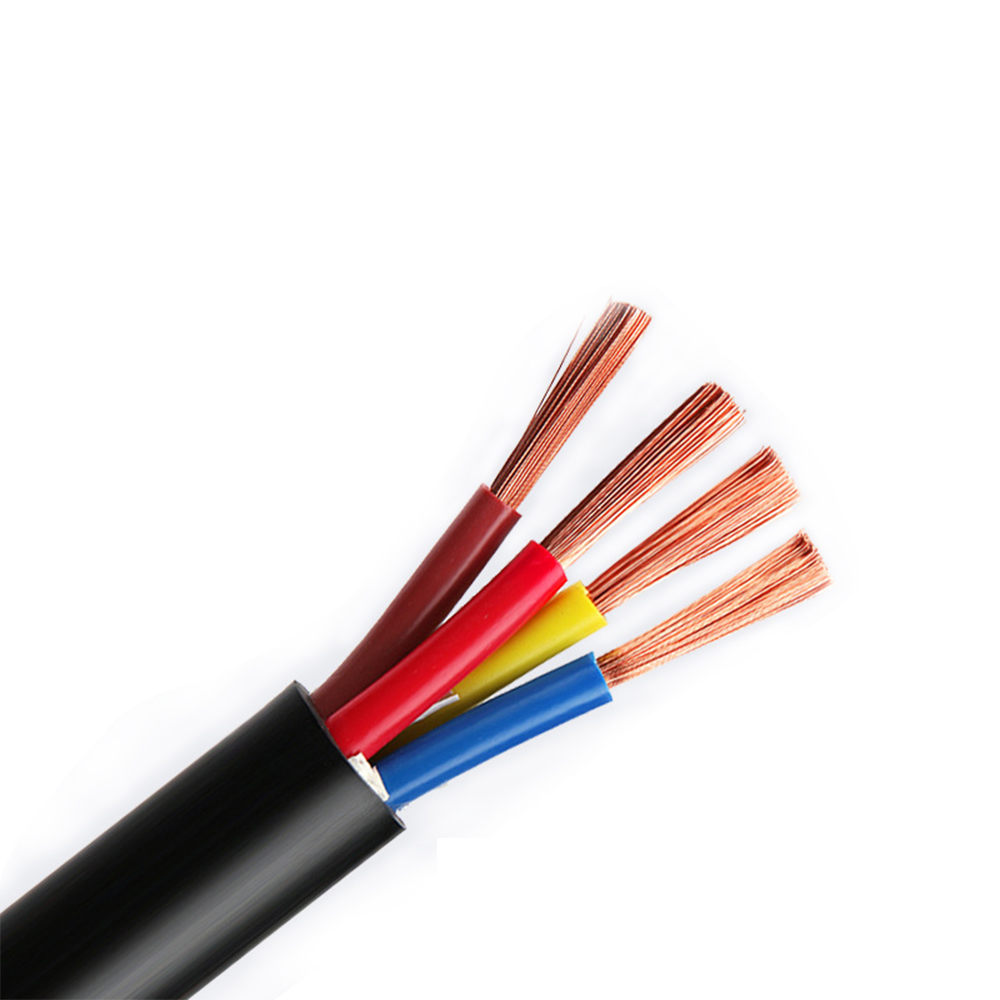

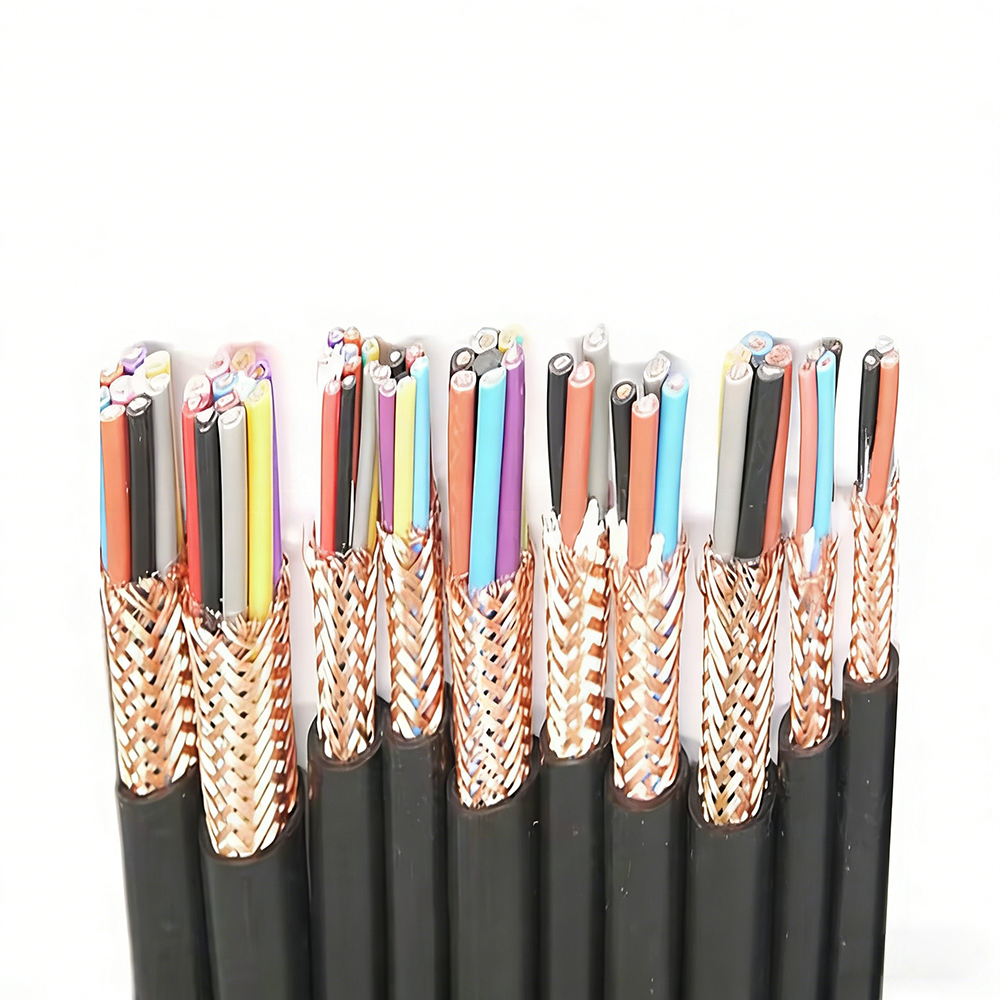

Jadrá vo viacžilovom riadiacom kábli sú zvyčajne usporiadané v jednom z troch vzorov splietania: sústredné (jadrá uložené v po sebe idúcich sústredných vrstvách), zväzkové pramene (všetky jadrá sú spojené bez špecifického vrstvenia) alebo zoskupenie sektorov/kvadrantov (jadrá usporiadané do funkčných podskupín, často s individuálnym tienením na skupinu). Sústredné splietanie vytvára predvídateľný, stabilný vonkajší priemer a zaisťuje, že žiadne jadro nie je trvalo umiestnené na vonkajšom okraji kábla – každé jadro migruje medzi vnútornou a vonkajšou polohou, keď je kábel ohýbaný, čím sa mechanické napätie rozdeľuje rovnomernejšie ako zväzkovanie, kde môžu byť špecifické jadrá konzistentne v polohách s vysokým napätím. Pri riadiacich kábloch s 12 alebo viacerými žilami inštalovanými v nepretržite sa ohýbajúcich aplikáciách koncentrické splietanie výrazne predlžuje životnosť v porovnaní so zväzkovými ekvivalentmi rovnakej špecifikácie.

Zoskupenie kvadrantov, kde sú funkčne súvisiace jadrá spojené do podjednotiek v kábli, umožňuje fyzické oddelenie rôznych kategórií signálov vo vnútri kábla. Bežná konfigurácia umiestňuje páry analógových signálov do jedného kvadrantu, digitálne I/O jadrá do druhého a napájacie jadrá do tretieho, pričom podjednotky sú jednotlivo tienené. Toto usporiadanie znižuje kapacitné spojenie medzi napájacími a signálnymi jadrami – ktoré by inak zaviedlo spínací šum do analógových signálových liniek – a umožňuje, aby bola každá podjednotka identifikovaná a ukončená samostatne na ovládacom paneli bez rozloženia všetkých jadier z jedného zväzku. Kompromisom je väčší priemer kábla a náklady v porovnaní s netieneným, rovnomerne viazaným dizajnom s rovnakým počtom jadier.

Dizajn proti rušeniu v riadiacich kábloch: Mechanizmy nad rámec jednoduchého tienenia

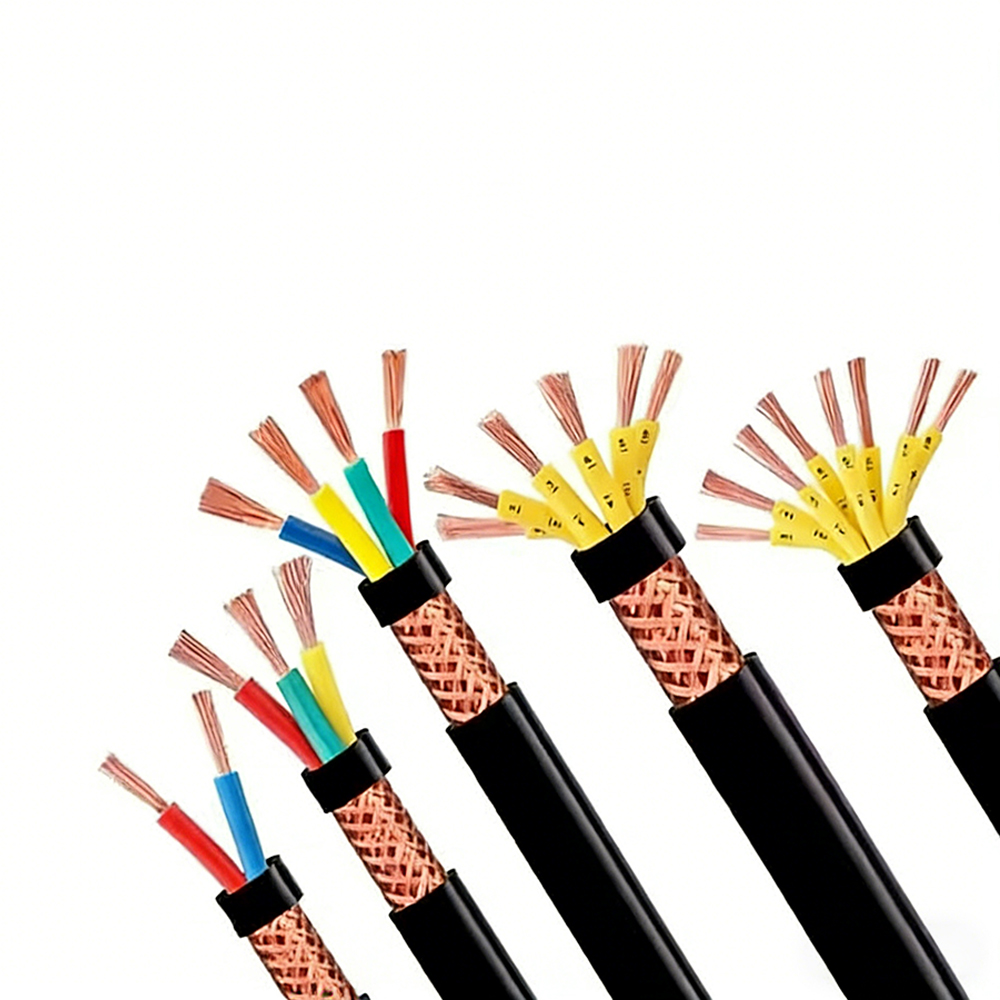

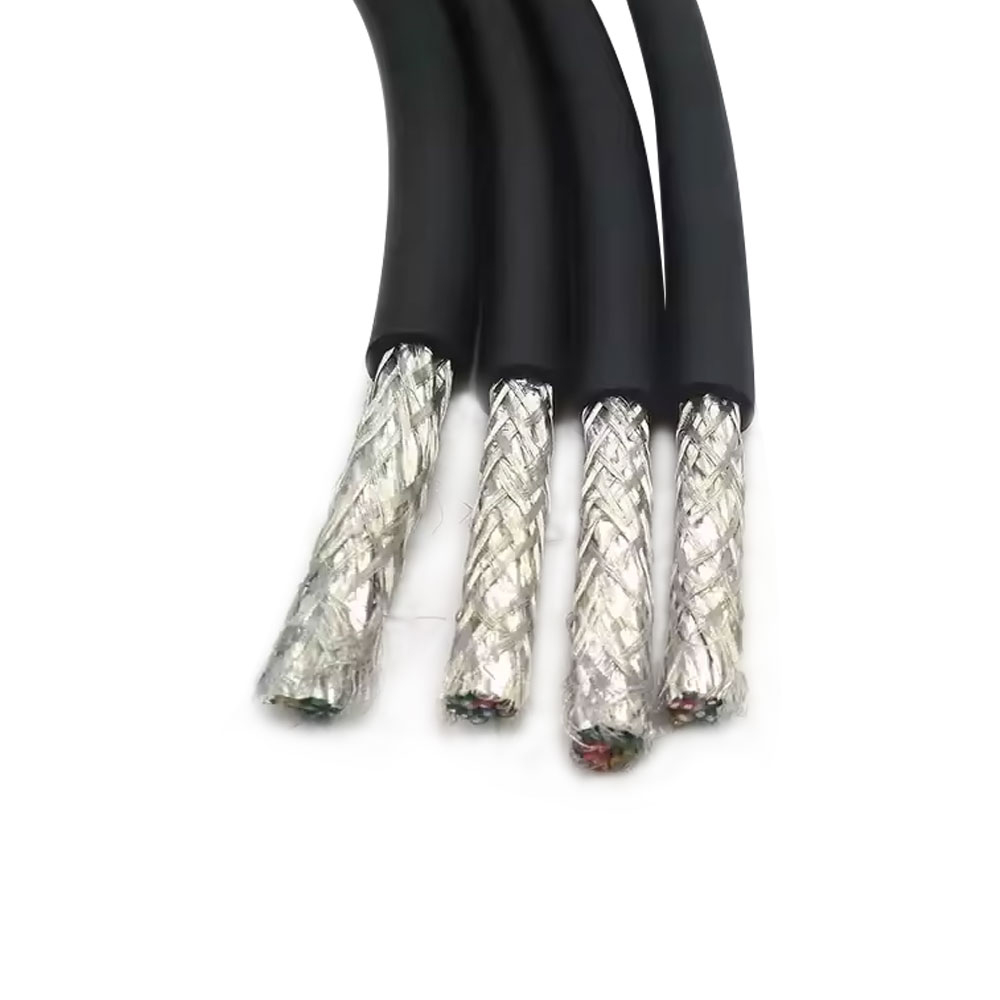

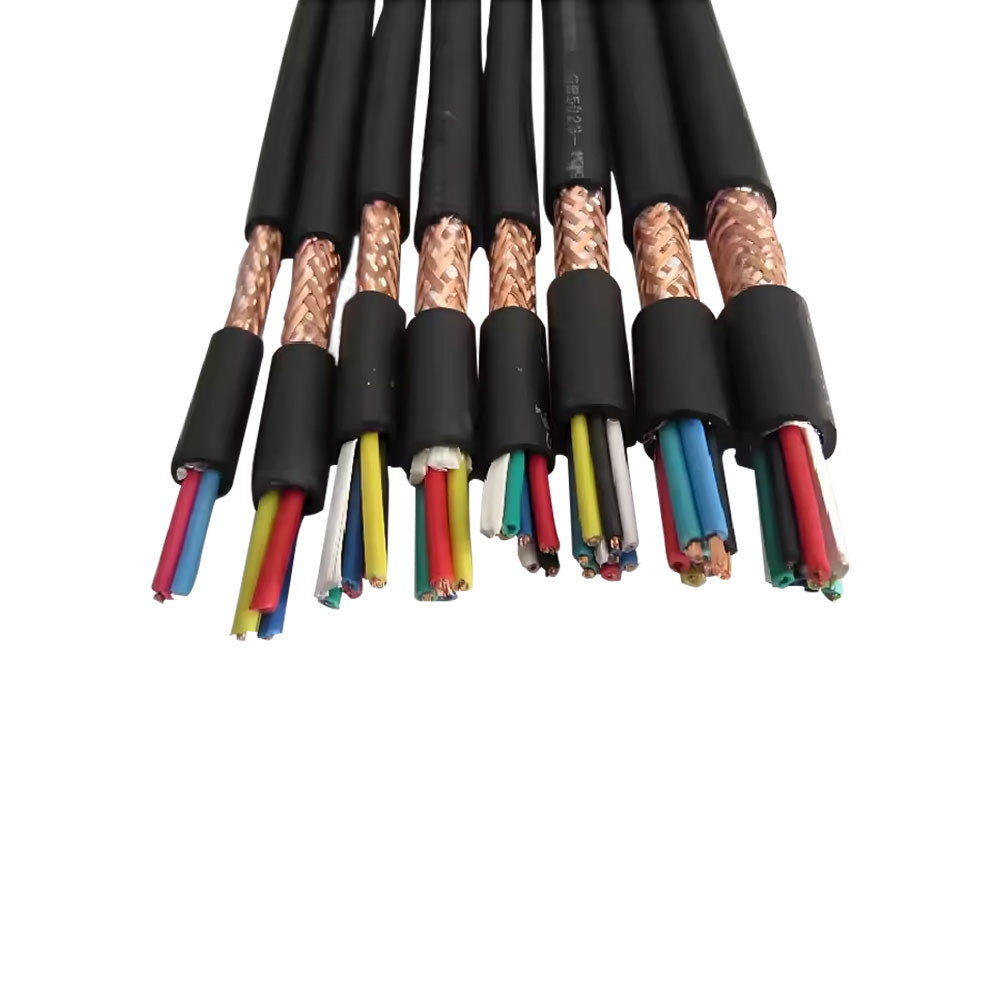

Tienenie je najviditeľnejšou vlastnosťou proti rušeniu a ovládací kábel , ale elektromagnetická kompatibilita v aplikáciách priemyselného riadenia si vyžaduje viacvrstvový prístup, kde je tienenie jedným prvkom z niekoľkých návrhov, ktoré spoločne určujú, ako dobre kábel potláča šum a zabraňuje zavádzaniu rušenia do susedných obvodov. Špecifikovanie „tieneného ovládacieho kábla“ bez pochopenia úplnej architektúry manažmentu rušenia často vedie k inštaláciám, ktoré naďalej trpia problémami so šumom napriek prítomnosti tienenia.

Prvým mechanizmom je impedančné prispôsobenie medzi káblom a jeho zakončením. Tienenie ovládacieho kábla je účinné len tak, ako je jeho zakončovacia impedancia. Tienenie pripojené cez dlhý pigtail k uzemňovacej skrutke šasi predstavuje indukčnú impedanciu, ktorá sa zvyšuje s frekvenciou, vďaka čomu je pripojenie tienenia čoraz neúčinnejšie presne pri frekvenciách, kde je vyžarované rušenie z pohonov s premenlivou frekvenciou (VFD) a spínaných zdrojov napájania najsilnejšie – zvyčajne 150 kHz až 30 MHz. Nízkoimpedančné 360° ukončenie tienenia pomocou káblových vývodiek EMC alebo svoriek tienenia, ktoré vytvárajú obvodový kontakt so tienením po celom jeho obvode, zachováva účinnosť tienenia až do frekvencií požadovaných pre priemyselnú zhodu s EMC. Samotná dĺžka pigtailu môže zvýšiť impedanciu ukončenia štítu o faktor 10–100 pri 10 MHz v porovnaní s ukončením 360°, čím sa účinne neguje výhoda štítu vo vysokofrekvenčnom rozsahu.

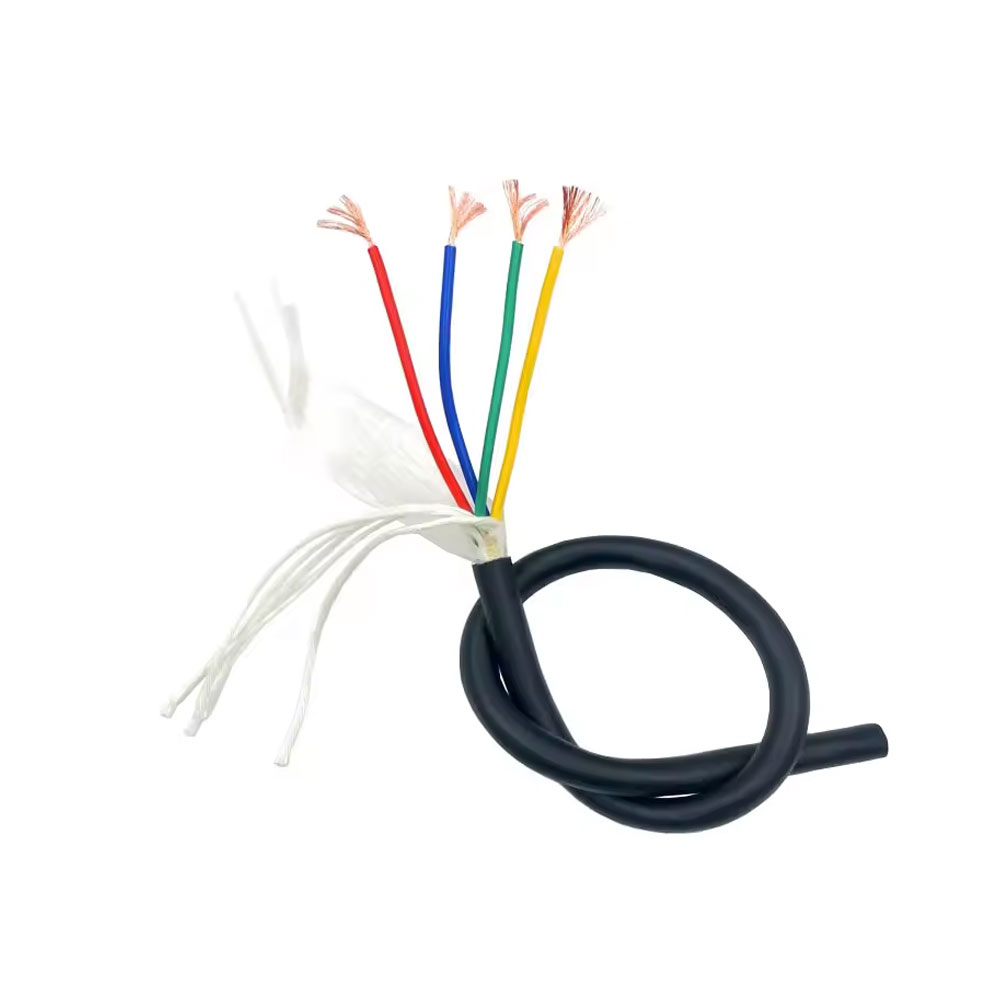

Druhým mechanizmom je kapacitné oddelenie medzi napájacím a signálovým jadrom. Dokonca aj v tienenom kábli napájacie jadrá prenášajúce spínané prúdy z reléových výstupov alebo solenoidových budičov kapacitne spájajú rušenie so susednými signálovými jadrami. Väzba je úmerná vzájomnej kapacite medzi jadrami, ktorá závisí od ich separačnej vzdialenosti a dielektrickej konštanty izolácie medzi nimi. Konštrukcie riadiacich káblov, ktoré fyzicky oddeľujú napájacie jadrá od jadier signálov – pomocou výplňových prvkov, vnútorných priečok alebo zoskupení podjednotiek – znižujú vzájomnú kapacitu a následne aj vstrekovanie šumu bez potreby dodatočného tieniaceho materiálu.

Tretím mechanizmom je použitie individuálne skrútených párov pre analógové signály. Skrútenie páru analógových signálov v rámci celého káblového zväzku poskytuje diferenciálne potlačenie šumu, ktoré je nezávislé od celkového tienenia. Tienený, ale nekrútený analógový pár vo vnútri viacžilového riadiaceho kábla je vystavený indukčnému snímaniu zo susedných spínaných prúdov; indukované napätie sa javí ako spoločný signál na oboch vodičoch, ale pretože sú dva vodiče v rôznych polohách vo zväzku, nevidia identické indukované napätia a rozdiel sa javí ako diferenciálny (signál kaziaci) šum. Krútenie páru zaisťuje, že obidva vodiče sa plynule striedajú medzi vnútornou a vonkajšou polohou, čím sa vyrovnávajú indukované napätia a umožňuje odmietnutie bežného režimu na prijímači, aby sa účinne eliminoval šum. Pre analógové riadiace slučky 4–20 mA, kde signál v plnom rozsahu predstavuje iba 16 mA zmeny prúdu, dokonca aj malé diferenciálne šumové prúdy spôsobujú významné chyby merania.

Hodnoty napätia v riadiacich kábloch a prečo menovité napätie nie je maximálne povolené napätie signálu

Ovládacie káble sú zvyčajne dimenzované na 300/500 V alebo 450/750 V (U0/U, kde U0 je napätie voči zemi a U je napätie medzi vodičmi). Tieto hodnotenia sú často nesprávne chápané ako maximálne napätie signálu, ktoré môže kábel preniesť, ale v skutočnosti definujú schopnosť izolačného systému v testovacích podmienkach a klasifikáciu napätia systému, ktorá riadi požiadavky na inštaláciu – nie napätie používaného signálu.

Hodnotenie 300/500 V znamená, že izolácia je navrhnutá tak, aby vydržala nepretržité napätie 300 V z akéhokoľvek vodiča na zem a 500 V medzi akýmikoľvek dvoma vodičmi. V priemyselných riadiacich systémoch pracujúcich pri 24 V DC (dominantné riadiace napätie v PLC a automatizačných systémoch) alebo 110/230 V AC pre vysokonapäťové I/O poskytujú tieto hodnoty značnú rezervu nad skutočným prevádzkovým napätím. Praktický význam menovitého napätia je v dvoch scenároch: impulzné prepätie a poruchové stavy systému. Prepínanie prechodových javov z kontaktov relé a cievok elektromagnetu môže generovať napäťové špičky niekoľko stoviek voltov superponované na normálny riadiaci signál. Izolácia musí odolať týmto prechodným javom bez iniciácie čiastočného vybitia a menovité napätie je parameter, ktorý zabezpečuje existenciu tejto rezervy. Kábel s menovitým napätím 300/500 V pracujúci pri 24 V jednosmernom prúde má približne 12-násobnú rezervu oproti svojmu menovitému napätiu medzi vodičom a zemou – dostatočné pre prakticky všetky priemyselné prechodné prostredia, keď je kábel správne vedený mimo vysokonapäťových zariadení.

Druhým scenárom sú poruchy systému. Vo viacžilovom riadiacom kábli, ktorý prenáša 230 V AC I/O signály aj 24 V DC logické signály – konfigurácia nájdená v projektoch modernizácie automatizácie, kde riadiaci kábel plní viacero funkcií – chyba, ktorá skratuje 230 V jadro k susednému 24 V jadru, vystaví izoláciu 24 V jadra plnému napätiu 230 V. Ak je kábel dimenzovaný/izolácia iba pre tento dizajn 300. Kábel s menovitým napätím iba 150/250 V v rovnakom scenári poruchy môže zaznamenať poruchu izolácie, ktorá poruchu šíri, a nie ju obsahuje. Výber menovitého napätia ovládacieho kábla na základe najvyššieho napätia prítomného v systéme – nie typického prevádzkového napätia – je správny technický prístup.

Normy farebného kódovania riadiacich káblov a výzvy medziregionálnych projektov

Identifikácia žíl vo viacžilových riadiacich kábloch sa riadi regionálnymi normami, ktoré sa medzi trhmi výrazne líšia. V projektoch zahŕňajúcich zariadenia vyrobené v jednom regióne a inštalované v inom – alebo v zariadeniach OEM exportovaných na viaceré trhy – si konflikty farebného kódovania vyžadujú starostlivú dokumentáciu a v niektorých prípadoch prepájanie káblov na mieste inštalácie. Pochopenie dominantných regionálnych noriem a ich nekompatibility je nevyhnutné pre riadenie obstarávania káblov v medzinárodných dodávateľských reťazcoch.

Konflikt, ktorý s najväčšou pravdepodobnosťou vytvorí bezpečnostný incident, je ošetrenie modrých a čiernych jadier. Podľa IEC 60446 modrá označuje neutrál a čierna označuje jednu zo živých fáz. Podľa severoamerickej konvencie NEC modrá označuje fázový vodič a biela/sivá označuje neutrálny vodič. Elektrikár vyškolený výlučne na jeden štandard, ktorý sa stretne s káblom zapojeným do druhého štandardu, môže nesprávne identifikovať živý vodič ako neutrálny. Z tohto dôvodu medzinárodní výrobcovia zariadení OEM často dopĺňajú farebné kódovanie číselnou identifikáciou jadra – vytlačenou priamo na izolačnom plášti každého jadra – čo poskytuje jednoznačný identifikačný systém, ktorý je nezávislý od regionálnych farebných konvencií. IEC 60228 a DIN VDE 0293 poskytujú číselné značenie ako alternatívu alebo doplnok k farebnej identifikácii a dodávatelia riadiacich káblov obsluhujúci exportné trhy čoraz viac ponúkajú možnosti s farebným kódovaním aj s číslovanými žilami v rámci rovnakej konštrukcie kábla.

V prípade riadiacich káblov s vysokým počtom žíl (19 žíl a viac) sa samotné farebné kódovanie stáva nepraktickým, pretože počet rozlíšiteľných farieb s dobrým vizuálnym kontrastom v typickom priemyselnom osvetlení je obmedzený na približne 10–12. Štandardná prax pre vysoký počet jadier používa primárnu farbu plus číselné krúžkové značenie alebo systematickú kombináciu základných farieb so značkovacími prúžkami (farebný prúžok na bielom alebo čiernom základnom plášti jadra), ktorá rozširuje počet rozlíšiteľných kombinácií ďaleko za rozsah dosiahnuteľný len s plnými farbami.

Výber prierezu riadiaceho kábla: Prečo je prúd signálu zriedka určujúcim faktorom

Pre väčšinu riadiacich a prístrojových káblov sú signálne prúdy dostatočne malé na to, aby tepelná kapacita nie je limitujúcim faktorom pri výbere prierezu vodiča. Analógová slučka 4 – 20 mA, digitálny vstup PLC 5 – 10 mA alebo snímač priblíženia spotrebúvajúci 50 mA pri 24 V jednosmernom prúde – to všetko vytvára zanedbateľné zahrievanie I²R vo vodičoch s priemerom 0,14 mm². Skutočné obmedzenia, ktoré riadia výber prierezu vodičov v riadiacich kábloch, sú pokles napätia, mechanická robustnosť, kompatibilita zakončenia a požiadavky na impedanciu poruchovej slučky – žiadne z nich sa netýkajú tepelnej kapacity.

Pokles napätia je dominantným elektrickým obmedzením pre riadiace obvody 24 V DC. Prípustný pokles napätia závisí od zariadenia na konci kábla: vstupný modul PLC môže špecifikovať minimálne vstupné napätie 15 V DC, aby sa zaručilo logické rozpoznanie, čo znamená, že kábel nesmie klesnúť o viac ako 9 V z 24 V napájacieho zdroja pri najhoršom prípade odberu prúdu. Pre digitálny výstup poháňajúci solenoid pri 200 mA na 50 metrovej kábli (100 metrov dĺžky vodiča pre napájanie a spiatočku) musí byť odpor vodiča menší ako 9 V / 0,2 A = celkovo 45 Ω. To si vyžaduje odpor vodiča pod 0,45 Ω/m, čo zodpovedá prierezu približne 0,38 mm² v medi. Výber 0,5 mm² poskytuje okraj; výber 0,14 mm² (ktorý má odpor približne 0,13 Ω/m × 100 m = 13 Ω — v rámci limitov pre veľmi krátke trasy, ale marginálne pri 50 metroch) by spôsobil nespoľahlivú prevádzku pri dlhších dĺžkach, aj keď prúd 200 mA je pre vodič 0,14 mm² tepelne triviálny.

Mechanická robustnosť pri ukončení je praktickou spodnou hranicou prierezu vodičov vo väčšine priemyselných riadiacich aplikácií. Vodiče menšie ako 0,25 mm² sú náchylné na zlomenie na skrutkových svorkách, ak vodič nie je správne usadený pred utiahnutím skrutky, a sú veľmi citlivé na nadmerné utiahnutie. V ovládacích paneloch zostavených viacerými technikmi pod výrobným tlakom je stálosť kvality ukončenia pre veľmi jemné vodiče výrazne nižšia ako pre vodiče 0,5 mm² alebo 0,75 mm², ktoré tolerujú širší rozsah techniky ukončenia. Väčšina špecifikácií priemyselných ovládacích káblov sa stanovuje na 0,5 mm² ako praktické minimum pre ukončenie panelov, aj keď elektrické požiadavky umožňujú menšie rozmery.

Požiadavky na impedanciu poruchovej slučky platia tam, kde riadiace káble musia mať nadprúdovú ochranu v súlade s IEC 60364-4-41 (ochrana pred úrazom elektrickým prúdom). V obvodoch, kde impedancia poruchovej slučky musí byť dostatočne nízka, aby zabezpečila činnosť nadprúdového ochranného zariadenia v rámci požadovaného času odpojenia, sa prierez vodiča musí vypočítať z požiadavky na impedanciu poruchovej slučky a nie z normálneho prevádzkového prúdu. Toto sa stáva relevantným, keď ovládacie káble zdieľajú obežnú dráhu alebo kryt s obvodmi 230 V AC a vodiče ovládacieho kábla by sa mohli pri poruche pod napätím.

Inštalácia riadiaceho kábla v káblových žľaboch: Pravidlá segregácie a ich technické zdôvodnenie

Oddelenie káblových žľabov pre ovládacie káble je špecifikované v IEC 61537, IEC TR 62490 a rôznych národných elektrických predpisoch, z ktorých všetky stanovujú minimálne požiadavky na oddelenie medzi riadiacimi a napájacími káblami. S týmito požiadavkami sa v praxi často zaobchádza ako s byrokratickými formalitami, ale každé pravidlo má špecifické technické zdôvodnenie súvisiace s indukčnou a kapacitnou väzbou, rozdielmi zemného potenciálu a kontrolou porúch.

Primárnym spojovacím mechanizmom, ktorý riadi požiadavky na segregáciu, je indukčné snímanie zo silových káblov prenášajúcich spínané prúdy. Pohony s premenlivou frekvenciou vytvárajú prúdové krivky bohaté na obsah vysokofrekvenčných harmonických – typické výstupné káble VFD prenášajú významné prúdové zložky na 5., 7., 11. a vyšších harmonických frekvencie spínania pohonu (často 4–16 kHz nosnej frekvencie), čím vytvárajú interferenčnú energiu v rozsahu stoviek kilohertzov. Káble riadiacich signálov vedené paralelne a v tesnej blízkosti výstupných káblov VFD sa správajú ako sekundárne vinutie voľne zapojeného transformátora, pričom indukované napätie je úmerné rýchlosti zmeny magnetického poľa (dI/dt) a ploche slučky tvorenej vodičmi riadiaceho kábla a ich spätnej ceste. Odporúčaná minimálna vzdialenosť medzi výstupnými káblami VFD a netienenými ovládacími káblami v spoločnom žľabe je zvyčajne 200–300 mm; pre tienené ovládacie káble so správne uzemnenými tieneniami sa často akceptuje vzdialenosť 100 mm, pretože tienenie poskytuje dodatočný útlm viazaného rušenia.

Rozdiel potenciálu zeme je segregačný problém špecifický pre veľké priemyselné zariadenia, kde rôzne časti uzemňovacieho systému môžu mať počas prechodných udalostí rôzne potenciály. Ovládací kábel vedený medzi dvoma budovami alebo medzi vzdialenými časťami veľkého závodu uzemňuje svoje tienenie na oboch koncoch; ak rozdiel zemného potenciálu medzi dvoma koncovými bodmi prekročí schopnosť odmietnutia spoločného režimu riadiaceho systému, rozdiel zemného potenciálu sa objaví ako šumové napätie v signáli. Vedenie ovládacích káblov pozdĺž rovnakej cesty ako silové káble z rovnakého rozvodného panela minimalizuje rozdiel zemného potenciálu medzi zakončeniami tienenia káblov, pretože napájací aj riadiaci systém odkazujú na rovnaký uzemňovací bod. Toto je technický dôvod, ktorý stojí za pravidlom, že ovládacie káble by mali viesť po rovnakej fyzickej trase ako napájanie ovládaného zariadenia, a nie po priamej najkratšej trase cez zariadenie.

Zamedzenie porúch je bezpečnostným dôvodom na oddelenie riadiacich káblov od vysokonapäťových silových káblov v káblových žľaboch. Porucha vo vysokonapäťovom napájacom kábli – vnútorný oblúk, porucha izolácie pri skratovom prúde – môže vyprodukovať dostatok energie na zapálenie plášťa susedných káblov. Ovládacie káble, ktoré prenášajú signály bezpečnostnej funkcie (núdzové zastavenie, vstupy bezpečnostného relé, monitorovanie stráženia), musia zostať funkčné počas požiaru alebo poruchy týkajúcej sa susedných káblov, aby bezpečnostný systém mohol vykonať sekvenciu vypínania. IEC 62061 a ISO 13849 (normy funkčnej bezpečnosti) vyžadujú, aby boli bezpečnostné riadiace káble fyzicky oddelené od káblov, ktoré nie sú bezpečné, alebo chránené ohňovzdornými bariérami, keď sú inštalované v spoločných káblových žľaboch. Toto je čoraz bežnejšia požiadavka pri hodnotení bezpečnosti strojov, kde je fyzické vedenie bezpečnostných ovládacích káblov súčasťou formálnej dokumentácie bezpečnostnej architektúry.

Postupy ukončenia riadiacich káblov, ktoré priamo ovplyvňujú dlhodobú integritu signálu

Ukončenie riadiacich káblov na svorkovniciach, krytoch konektorov a paneloch zariadení je miestom, kde vzniká väčšina problémov s integritou signálu vyvolaného poľom. Kvalita výroby káblov poskytuje potenciál elektrického výkonu; kvalita ukončenia určuje, či je tento potenciál realizovaný v inštalovanom systéme. Niekoľko postupov ukončenia má priamy, merateľný vplyv na dlhodobú spoľahlivosť riadiacich signálov.

Výber objímky pre vodiče s jemným lankom

Ovládacie káble s jemnými lankovými vodičmi triedy 5 alebo 6 vyžadujú koncové objímky (štandardné objímkové objímky DIN 46228) na skrutkových svorkách. Objímka plní dve funkcie: spája jednotlivé pramene do jedného geometrického telesa, ktoré správne vypĺňa zónu svorky, a chráni pramene pred prerezaním skrutkou svorky pri uťahovaní. Veľkosť objímky sa musí presne zhodovať s prierezom vodiča – nadrozmerná objímka umožňuje, aby sa stlačený vodič pri vibráciách vytiahol; poddimenzovaná objímka spôsobuje poškodenie prameňa a vysoký kontaktný odpor. Pre vodiče, ktoré prenášajú analógové signály 4–20 mA, sa prechodový odpor zvýši už o 0,5 Ω na svorke, čo predstavuje chybu napätia 0,01 mV pri 20 mA – sama osebe zanedbateľná, ale kumulatívna naprieč viacerými zakončeniami v signálovom reťazci a postupne sa zhoršuje, pretože oxidácia časom zvyšuje prechodový odpor vo vlhkom alebo kontaminovanom prostredí.

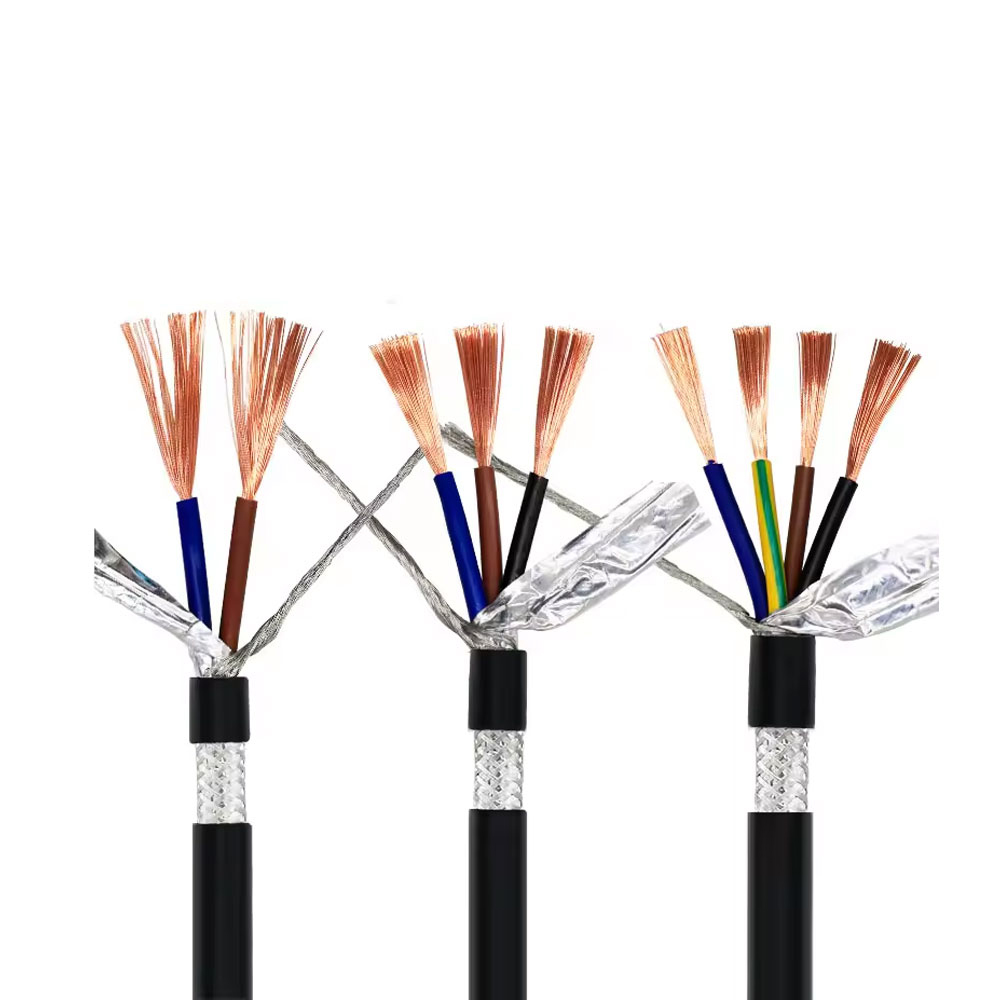

Shield Drain Wire Management

S odtokovým drôtom ovládacieho kábla tieneného fóliou – s holým alebo pocínovaným medeným drôtom, ktorý je v kontakte s fóliovým tienením – sa musí na koncoch kábla zaobchádzať opatrne, aby nedošlo k zníženiu účinnosti tienenia. Bežnou chybou inštalácie je ponechanie odtokového vodiča odkrytého za koncovým bodom tienenia, čím sa vytvorí netienený pigtail, ktorý môže zachytiť rušenie a vstreknúť ho priamo do svorkovnice. Zvodný vodič by mal byť ukončený čo najbližšie ku svorke na tienenie alebo EMC vývodke, s prebytočným rezom a nie zvinutým alebo zviazaným so signálnymi vodičmi. Na konci kábla so zariadením (kde je tienenie uzemnené) by malo byť ukončenie zvodného vodiča na vyhradenej tieniacej tyči, ktorá sa pripája k PE svorke skrine najkratším možným vodičom – nie vedený cez rovnakú svorkovnicu ako signálne vodiče, kde by sa indukované prúdy v zvodnom vodiči mohli kapacitne spojiť so susednými svorkami.

Polomer ohybu v koncových bodoch

Miesto, kde prechádza ovládací kábel z káblového žľabu do svorkovnice, je jedným z miest s najväčším mechanickým namáhaním v inštalácii. Ostré ohnutie viacžilového ovládacieho kábla na tomto prechode – aby sa kábel úhľadne obliekol pozdĺž steny panela – vytvára trvalú deformáciu jadra kábla, ak je polomer ohybu menší ako minimálny polomer ohybu kábla (zvyčajne 6–10× vonkajší priemer pre pevnú inštaláciu). Natrvalo deformované jadrá vytvárajú izolačné mikrotrhliny v bode ohybu v priebehu času opakovaným tepelným cyklovaním a jadrá na vonkajšej strane ohybu nesú vyšší odpor vodiča v dôsledku mechanického spevnenia medených prameňov v deformovanej časti. Pre ovládacie panely v prostrediach s výraznými teplotnými cyklami (vonkajšie skrine, nevykurované priemyselné budovy) je udržiavanie správneho polomeru ohybu v koncových bodoch rovnako dôležité pre dlhodobú spoľahlivosť ako ktorýkoľvek iný parameter inštalácie.
