Výzvy týkajúce sa integrity signálu špecifické pre káble kódovačov vo vysokorýchlostných systémoch riadenia pohybu
Káble kódovača prenášať signály spätnej väzby polohy a rýchlosti medzi rotačnými alebo lineárnymi kódovačmi a ovládačmi pohybu alebo servopohonmi. Na rozdiel od univerzálnych ovládacích káblov fungujú v prostredí definovanom dvoma súčasnými a protichodnými požiadavkami: signálové vedenia musia prenášať vysokofrekvenčné digitálne impulzy alebo jemné analógové tvary vĺn s minimálnym skreslením, zatiaľ čo kábel vedie vedľa alebo je spojený s napájacími káblami napájajúcimi samotné motory, ktoré generujú značné elektromagnetické rušenie. Výsledkom je, že výkon kábla kódovača nie je určený len jeho vlastnými elektrickými parametrami, ale aj tým, ako tieto parametre interagujú so špecifickým protokolom rozhrania kódovača a hlukovým prostredím inštalácie.
Inkrementálne enkodéry využívajúce TTL alebo diferenciálne RS-422 výstupy linkového ovládača generujú sled impulzov pri frekvenciách, ktoré sa priamo menia s rýchlosťou motora a rozlíšením enkodéra. Enkodér s 2 500 riadkami na otáčku na servomotore s rýchlosťou 3 000 otáčok za minútu vytvára výstupné impulzy s frekvenciou 125 kHz na kanál – as kvadratúrnym dekódovaním ovládač spracováva prechody hrán pri 500 kHz. Pri týchto frekvenciách sa kapacita kábla stáva obmedzujúcim faktorom: rozložená kapacita medzi signálovými vodičmi a medzi signálom a tienením spomaľuje čas nábehu každej hrany impulzu, čím sa znižuje maximálna dĺžka kábla, pri ktorej môže kódovač spoľahlivo fungovať. Pre diferenciálne signály RS-422 kábel s kapacitou medzi vodičom 100 pF/m obmedzí použiteľnú dĺžku na 30 metrov pri okrajových rýchlostiach 500 kHz, zatiaľ čo kábel skonštruovaný pre 50 pF/m alebo menej môže tento rozsah výrazne predĺžiť.
Protokoly absolútnych kódovačov – vrátane EnDat, SSI, BiSS a HIPERFACE – kladú dodatočné požiadavky na konštrukciu káblov, pretože zahŕňajú obojsmernú komunikáciu medzi kódovačom a meničom pri hodinových frekvenciách typicky v rozsahu od 1 MHz do 16 MHz. Pri týchto frekvenciách sa charakteristické impedančné prispôsobenie medzi káblom a obvodom budiča/prijímača stáva významným. Nesúlad impedancie spôsobuje odrazy signálu, ktoré sa prejavujú ako šum na dátovom vedení, čo môže viesť k poškodeniu údajov o polohe. Správne skonštruované kódovacie káble špecifikujte charakteristickú impedanciu 100–120 Ω pre diferenciálne páry, udržiavanú konzistentne pozdĺž celej dĺžky kábla, aby sa minimalizovali chyby spôsobené odrazom v systémoch absolútnej spätnej väzby s vysokým rozlíšením. Anhui Zhishang Cable Technology Co., Ltd. vyrába káble kódovačov s presne kontrolovaným rozstupom zákrutov a geometriou izolácie na dosiahnutie stabilných hodnôt impedancie, ktoré podporujú tieto náročné protokoly.

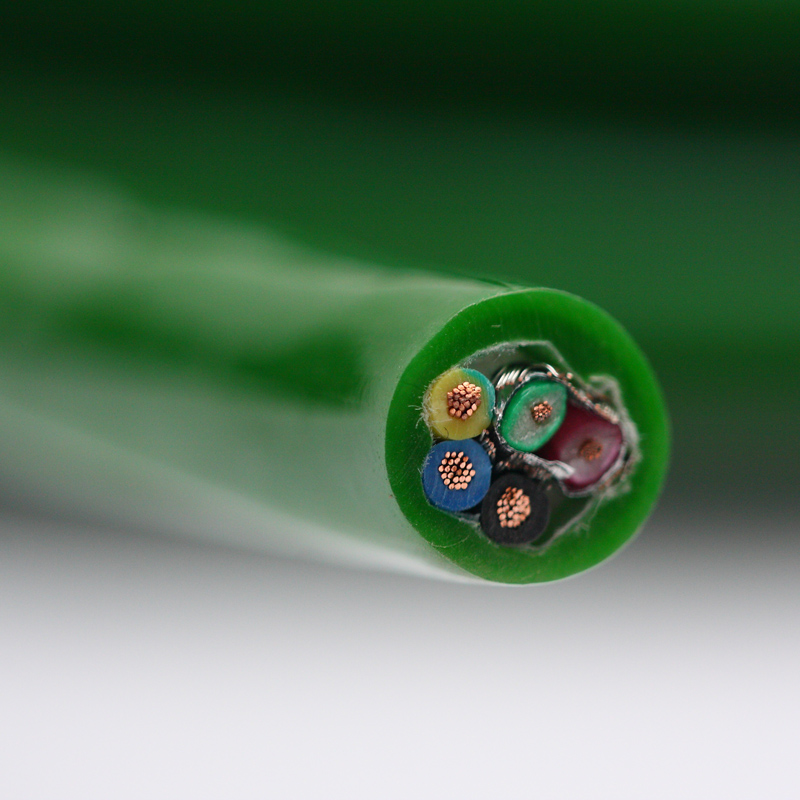

Architektúra tienenia: Prečo jeden celkový štít často nestačí pre káble kódovačov
Štandardný predpoklad, že jediné celkové tienenie je dostatočné na tienenie signálového kábla, sa ruší špecificky v aplikáciách kódovacích káblov, kde viaceré typy signálov s rôznou citlivosťou na šum zdieľajú rovnaké telo kábla. Typický kábel kódovača nesie páry kvadratúrnych signálov A/B/Z, napájacie napätie a uzemňovacie vodiče pre elektroniku kódovača a niekedy aj záložný pár batérie na udržanie absolútnej polohy – každý s inou impedanciou, úrovňou prúdu a citlivosťou na rušenie. Keď sú všetky tieto kryty iba jedným celkovým tienením, indukčná a kapacitná väzba medzi vodičmi napájania a signálovými pármi v kábli zostáva nekontrolovaná a tienenie neposkytuje žiadnu ochranu proti tomuto vnútornému presluchu.
Riešením používaným vo vysokovýkonných kábloch kódovača je architektúra vrstveného tienenia: jednotlivé párové tienenia pre každý pár diferenciálneho signálu v kombinácii s celkovým tienením pre celý kábel. Jednotlivé párové tienenia, typicky hliníkovo-polyesterová fólia s drenážnym drôtom, potláčajú kapacitnú väzbu medzi susednými signálovými pármi a medzi signálovými pármi a napájacími vodičmi. Celkové tienenie, buď fólia alebo pocínované medené opletenie, poskytuje primárnu bariéru proti externému elektromagnetickému rušeniu z pohonu motora, susedných káblových žľabov a všeobecného priemyselného prostredia EMI. Tento dvojúrovňový prístup zvyšuje priemer kábla a náklady, ale v aplikáciách pre presné riadenie pohybu pracujúcich s rozlíšením submikrónového polohovania je alternatíva – chyby spätnej väzby polohy spôsobené šumom – oveľa drahšia ako upgrade kábla.
Prax uzemnenia štítu je rovnako dôležitá ako konštrukcia štítu. Celkové tienenie kábla kódovača by malo byť pripojené k ochrannému uzemneniu iba na strane meniča/ovládača, pričom by malo tvoriť jednostranné uzemnenie, ktoré zabraňuje vzniku prúdových slučiek tienenia vyvolaných rozdielmi zemného potenciálu medzi koncom motora a riadiacou skriňou. Ak je tienenie uzemnené na oboch koncoch a existuje uzemňovacia slučka – čo je bežné vo veľkých strojoch, kde majú rôzne časti konštrukčnej ocele mierne odlišné potenciály – výsledný prúd tienenia preteká cez zvodný drôt a indukuje napätie na signálnych vedeniach, ktoré mal chrániť. Mnoho prerušovaných poruchových stavov kódovača v prevádzkových strojoch má za následok skôr túto špecifickú chybu uzemnenia než akúkoľvek poruchu v kábli alebo samotnom kódovači.
| Konfigurácia tienenia | Externá ochrana proti EMI | Potlačenie presluchu medzi pármi | Typická aplikácia |
|---|---|---|---|
| Len celková fólia | Stredná (HF) | žiadne | Inkrementálny kódovač s nízkym rozlíšením, krátky chod |
| Len celkový cop | Dobré (LF HF) | žiadne | Všeobecná spätná väzba serva, prostredie s miernym hlukom |
| Samostatný pár fólia celková fólia | dobré (HF) | Vysoká | Viacprotokolové absolútne kódovače, dlhé chody |
| Samostatný pár fóliového celkového opletu | Vynikajúce (LF HF) | Vysoká | Vysoká-resolution servo, heavy EMI environments |
Požiadavky na životnosť Flex a konštrukčné rozdiely medzi inštaláciou pevného a pohyblivého kábla kódovača
Káble kódovačov sa inštalujú v dvoch zásadne odlišných mechanických prostrediach, ktoré si vyžadujú odlišné konštrukcie káblov: pevné vedenie zo stacionárneho kódovača na ráme stroja do riadiacej skrine a dynamické vedenie na pohyblivých osiach stroja, ako sú CNC obrábacie centrá, robotické ramená, lineárne pohony a portálové systémy. Zaobchádzanie s týmito dvoma typmi inštalácie ako so vzájomne zameniteľnými – používanie kábla s pevnou montážou v dynamickej aplikácii alebo prepracovanie ťahacieho kábla pre statickú trasu – vedie buď k predčasnému mechanickému zlyhaniu alebo zbytočným nákladom.
Pre aplikácie s vlečným reťazcom a kontinuálnym ohybom musí konštrukcia kábla kódovača riešiť niekoľko súčasných mechanických požiadaviek. Vinutie vodiča musí byť triedy 5 alebo triedy 6 podľa IEC 60228, pričom sa používajú jemné jednotlivé drôty na rozloženie namáhania v ohybe a maximalizácia únavovej životnosti – lankový vodič triedy 6 s prierezom 0,14 mm² môže pozostávať z 50 alebo viacerých jednotlivých drôtov, z ktorých každý má priemer menší ako 0,06 mm. Izolačný polymér musí zostať flexibilný v celom rozsahu prevádzkových teplôt bez praskania napätím, čím sa vylučuje PVC na všeobecné použitie v prospech TPE alebo špeciálne zloženého PVC so zachovanou flexibilitou pri nízkych teplotách. Jednotlivé tienenia a celkové tienenie musia byť skonštruované z jemného drôteného opletu alebo lapovanej fólie s dostatočným presahom, aby sa zachovala elektrická kontinuita prostredníctvom miliónov ohybových cyklov bez vzniku prestávok alebo prerušovaného stavu otvoreného obvodu v zvodnom drôte. Zhishang Cable navrhuje svoje kontinuálne flexibilné kódovacie káble s optimalizovanou dĺžkou uloženia pre každý prvok lankového vodiča, čím zaisťuje, že špirálová geometria vodičov a tienenia sa prirodzene prispôsobí ohybu kábla bez generovania ťahového preťaženia vo vonkajších prvkoch.
Špecifikácia minimálneho polomeru ohybu pre kábel snímača vlečnej reťaze nie je jediná statická hodnota – líši sa medzi dynamickým polomerom ohybu (aplikovaným nepretržite počas prevádzky) a polomerom ohybu inštalácie (jednorazový ohyb počas smerovania). Dynamický polomer ohybu pre vysokoflexné káble kódovača je zvyčajne špecifikovaný ako 7,5× až 10× vonkajší priemer kábla, zatiaľ čo inštalačný polomer ohybu môže byť 5× alebo menej. Použitie polomeru ohybu inštalácie ako trvalého ohybu - napríklad vedenie kábla okolo tesného rohu v káblovom kanáli - vytvára oblasť trvalého mechanického namáhania, ktoré urýchľuje únavové zlyhanie v tomto bode, aj keď sa samotný kábel nepohybuje. Toto rozlíšenie musí byť jasne oznámené inštalačným technikom, najmä pri projektoch modernizácie, kde nové káble nahrádzajú existujúce káble v už zavedených trasách.
Dimenzovanie napájacieho vodiča v kábloch kódovača: kompromisy medzi poklesom napätia a hlukovou väzbou
Väčšina káblov kódovača obsahuje vyhradené vodiče na dodávanie prevádzkového napätia do elektroniky kódovača – zvyčajne 5 V DC pre inkrementálne kódovače s výstupom TTL alebo 8–30 V DC pre HTL a mnohé typy absolútnych kódovačov. Tieto silové vodiče majú malý prierez v porovnaní s ich ekvivalentmi v silových kábloch, ale ich dimenzovanie má priamy vplyv na výkon kódovača, ktorý sa často prehliada. Pokles napätia pozdĺž napájacích vodičov znižuje napájacie napätie na svorkách kódovača a kódovače pracujúce v blízkosti spodnej hranice ich špecifikovaného napäťového rozsahu môžu produkovať výstupné signály so zníženou amplitúdou, dlhšími časmi nábehu alebo – v prípade 5V TTL kódovačov s veľmi úzkymi napäťovými rezervami – občasné chyby logickej úrovne, ktoré je ťažké rozlíšiť od porúch spôsobených šumom.
Výpočet prijateľného úbytku napätia vyžaduje poznať spotrebu prúdu snímača, dĺžku kábla a prierez vodiča. 5V kódovač, ktorý odoberá 150 mA cez 20-metrový kábel s napájacími vodičmi 0,14 mm², zaznamená približne 0,86 V kombinovaného poklesu napájacieho a spätného toku – viac ako 17 % nominálneho napájacieho napätia, čím je kódovač výrazne pod menovitým napájaním 5 V a v rámci hranice, kde kvalita výstupného signálu klesá. Zväčšením prierezu napájacieho vodiča na 0,25 mm² sa tento pokles zníži na približne 0,48 V, čím sa obnoví primeraná rezerva napájania. Pre inštalácie, kde sa nedá vyhnúť dlhým káblom, niektorí výrobcovia servopohonov ponúkajú nastaviteľný výstup napájacieho napätia enkodéra, ktorý kompenzuje odpor kábla, ale to si vyžaduje presné znalosti o odpore vodiča kábla a nemôže nahradiť správnu veľkosť vodiča vo fáze návrhu.
Okrem poklesu napätia sú vodiče napájania v kábli kódovača potenciálnou cestou vstrekovania šumu. Spínací šum na napájaní kódovača – generovaný interným zdrojom napájania meniča alebo vedený z jednosmernej zbernice stroja – sa kapacitne spája so susednými signálovými pármi, ak napájacie vodiče nie sú primerane oddelené alebo tienené od signálových párov v kábli. To je jeden z dôvodov, prečo silové vodiče v dobre navrhnutom kábli kódovača často dostávajú svoje vlastné individuálne tienenie alebo sú umiestnené na okraji kábla mimo signálových párov, namiesto toho, aby boli náhodne rozmiestnené v rámci káblového zväzku. V rámci podpory aplikačného inžinierstva Anhui Zhishang Cable Technology Co., Ltd. radí zákazníkom pri výbere prierezu napájacieho vodiča a možnostiach konštrukcie káblov na základe skutočných požiadaviek na prúd kódovača a inštalačných vzdialeností, čím predchádza problémom s výkonom súvisiacim s napájaním skôr, ako sa vyskytnú v teréne.
Odhadovaný pokles napätia pre bežné konfigurácie káblov kódovača (napájanie 5 V, záťaž 150 mA)
- Vodiče 0,14 mm², dĺžka 10 m: ~0,43V pokles (8,6% z 5V); hranice prijateľné pre štandardné TTL kódovače.
- Vodiče 0,14 mm², dĺžka 20 m: ~0,86V pokles (17,2% z 5V); napájacie napätie je pravdepodobne nižšie ako minimálna menovitá hodnota kódovača.
- Vodiče 0,25 mm², dĺžka 20 m: ~0,48V pokles (9,6% z 5V); v prijateľnom rozsahu pre väčšinu 5V kódovačov.
- Vodiče 0,34 mm², dĺžka 30 m: ~0,53V pokles (10,6% z 5V); vhodné na dlhšie jazdy bez kompenzácie napätia na strane pohonu.
