Charakteristická tolerancia impedancie a prečo priamo ovplyvňuje spoľahlivosť zbernicovej siete

Každý protokol priemyselnej zbernice, ktorý používa diferenciálne vyvážené prenosové vedenie – PROFIBUS DP, DeviceNet, CANopen, systémy založené na RS-485 – špecifikuje nominálnu charakteristickú impedanciu pre svoj kábel, najčastejšie 120 Ω. Táto hodnota nie je ľubovoľnou konvenciou: zhoduje sa s ukončovacími odpormi umiestnenými na každom konci segmentu zbernice a kombinácia prispôsobenej impedancie kábla a ukončovacieho odporu je to, čo potláča odrazy signálu, ktoré by inak poškodili dátové rámce. Keď sa skutočná charakteristická impedancia kábla odchyľuje od špecifikovanej hodnoty, ukončovacie odpory už netvoria dokonalú impedančnú zhodu a čiastočné odrazy sa šíria späť po zbernici, čím sa pridávajú šum do signálových prechodov a zvyšuje sa bitová chybovosť – najmä pri vysokých prenosových rýchlostiach a v blízkosti maximálnych dĺžok segmentov povolených protokolom.

Charakteristická impedancia je určená geometriou krúteného páru kábla: konkrétne pomerom priemeru vodiča k vonkajšiemu priemeru izolácie a dielektrickou konštantou izolačného materiálu. Pre cieľ 120 Ω musia byť tieto parametre počas výroby prísne kontrolované. Izolačná stena, ktorá je o 5 % tenšia ako nominálna, znižuje impedanciu približne o 3–4 Ω – odchýlka, ktorá sa zdá byť malá, ale môže spôsobiť merateľné koeficienty odrazu na segmentoch pracujúcich v blízkosti ich menovitých dĺžkových limitov. Penové alebo bunkové dielektrické izolačné zlúčeniny, ktoré znižujú efektívnu dielektrickú konštantu v porovnaní s pevnou izoláciou, sa používajú v prémiových zbernicových kábloch na dosiahnutie cieľovej impedancie s tenšou izolačnou stenou, čím sa znižuje celkový priemer kábla pri zachovaní elektrickej presnosti. Káble, ktoré spĺňajú nominálnu impedanciu 120 Ω, ale sú vyrábané so širšími toleranciami (±15 Ω oproti ±5 Ω dosiahnuteľným riadenou výrobou), budú vykazovať zmeny impedancie bod-bod pozdĺž svojej dĺžky, ktoré nemožno korigovať ukončovacími odpormi a javia sa ako distribuované zdroje odrazu v segmente zbernice.

Tolerancia impedancie je zriedka viditeľná v štandardných správach o testoch káblov, ktoré zvyčajne merajú iba jednosmerný odpor, izolačný odpor a kapacitu – žiadna z nich priamo neodhaľuje charakteristický profil impedancie pozdĺž dĺžky kábla. Testovanie reflektometrie v časovej doméne (TDR), ktoré vysiela rýchly vzostupný impulz po kábli a meria odrazy ako funkciu vzdialenosti, je vhodným nástrojom na vyhodnotenie konzistencie impedancie pozdĺž kábla zbernice. Špecifikovanie testovania TDR ako súčasť kritérií akceptácie káblov – a vyžiadanie si sledovania TDR ako produkčného produktu – poskytuje zmysluplnú záruku kvality impedancie, ktorú samotné merania odporu a kapacity nedokážu poskytnúť. Anhui Zhishang Cable Technology Co., Ltd. používa kontrolovanú geometriu izolácie a konzistentnú dĺžku uloženia pri výrobe káblov zbernice, pričom sa zameriava na rovnomernosť impedancie, ktorá podporuje spoľahlivú prevádzku zbernice pri plnej dĺžke segmentu.

Požiadavky na káble špecifické pre protokol, ktoré sa pri obstarávaní bežne prehliadajú

Rôzne protokoly priemyselných zberníc kladú veľmi špecifické požiadavky na konštrukciu káblov, ktoré presahujú všeobecný deskriptor „tienená krútená dvojlinka“. Zakúpením nekvalifikovaného kábla, ktorý spĺňa iba základné elektrické parametre – správnu impedanciu, primerané tienenie – a chýbajúce konštrukčné požiadavky špecifické pre daný protokol, vznikajú systémy, ktoré fungujú v ideálnych podmienkach, ale degradujú alebo zlyhávajú pri zaťažení signálom a environmentálnom zaťažení skutočných inštalácií. Každá z nasledujúcich skupín protokolov má požiadavky na viazacie káble, ktoré si vyžadujú individuálnu pozornosť počas špecifikácie.

Kábel PROFIBUS DP typu A špecifikuje nielen nominálnu impedanciu 135–165 Ω a maximálnu kapacitu 30 pF/m, ale aj minimálny odpor slučky 110 Ω/km – dolný limit odporu, ktorý sa môže zdať neintuitívny. Táto spodná hranica má zabrániť príliš hrubým vodičom vytvoriť prenosovú linku s príliš nízkou útlmovou charakteristikou, ktorá by predĺžila čas zvonenia odrazov a zhoršila integritu signálu pri vysokých prenosových rýchlostiach. Norma PROFIBUS tiež špecifikuje pokrytie tienenia medeným opletením minimálne 85 %, pretože tienenie slúži ako signálna referenčná zem pre fyzickú vrstvu RS-485 a nedostatočné pokrytie zvyšuje impedanciu tienenia pri frekvenciách signálu, čím sa znižuje odmietnutie spoločného režimu.

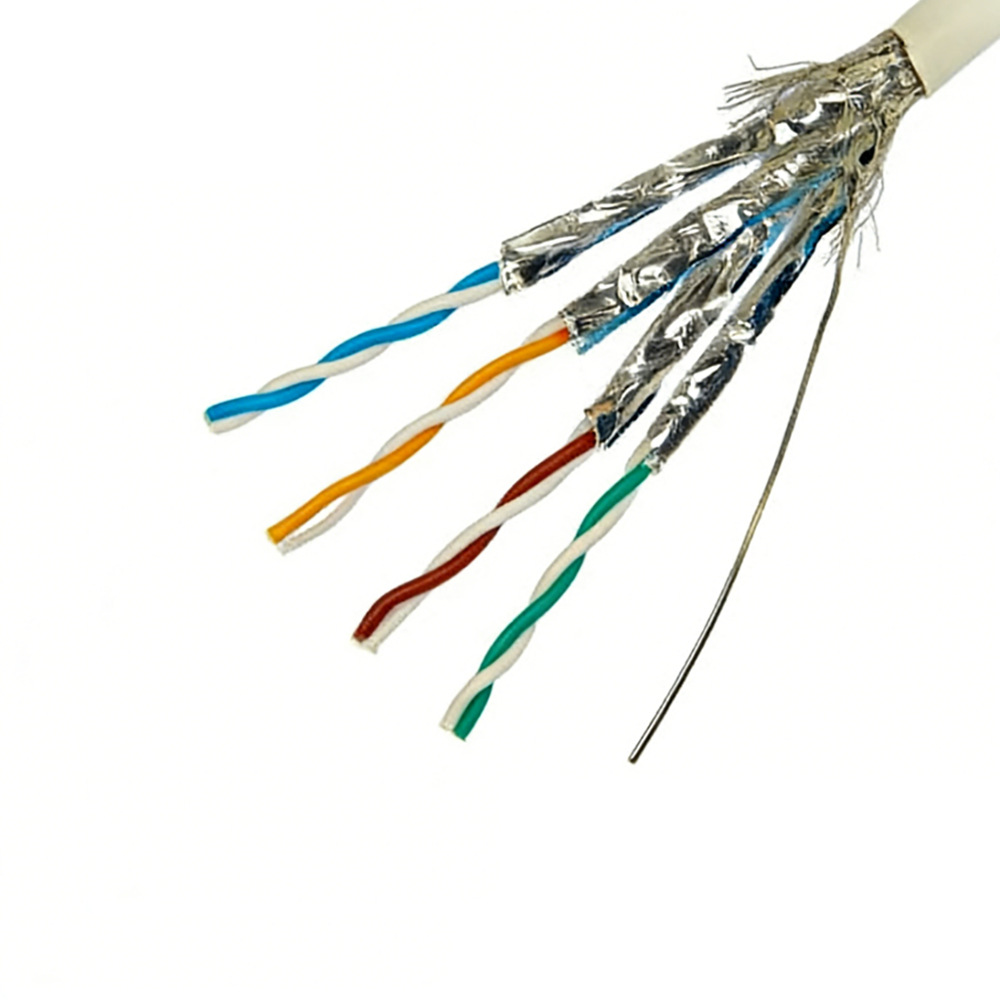

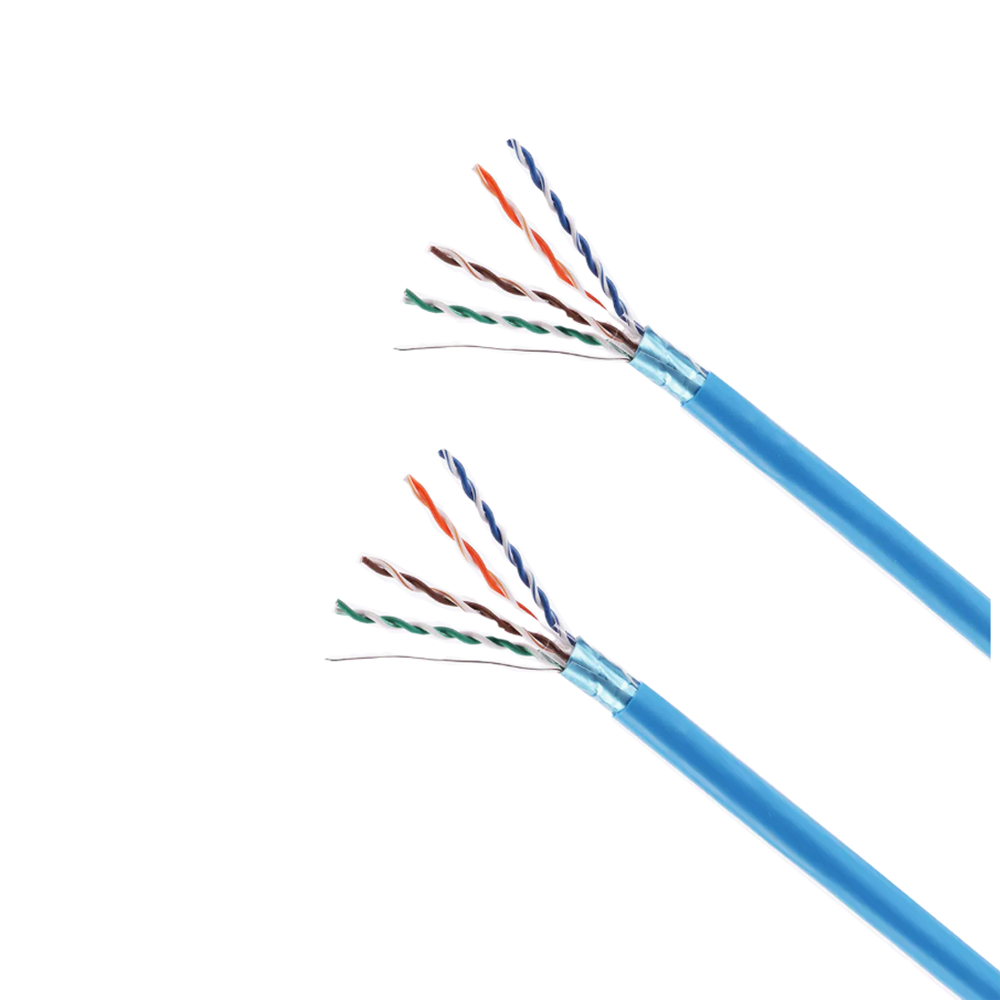

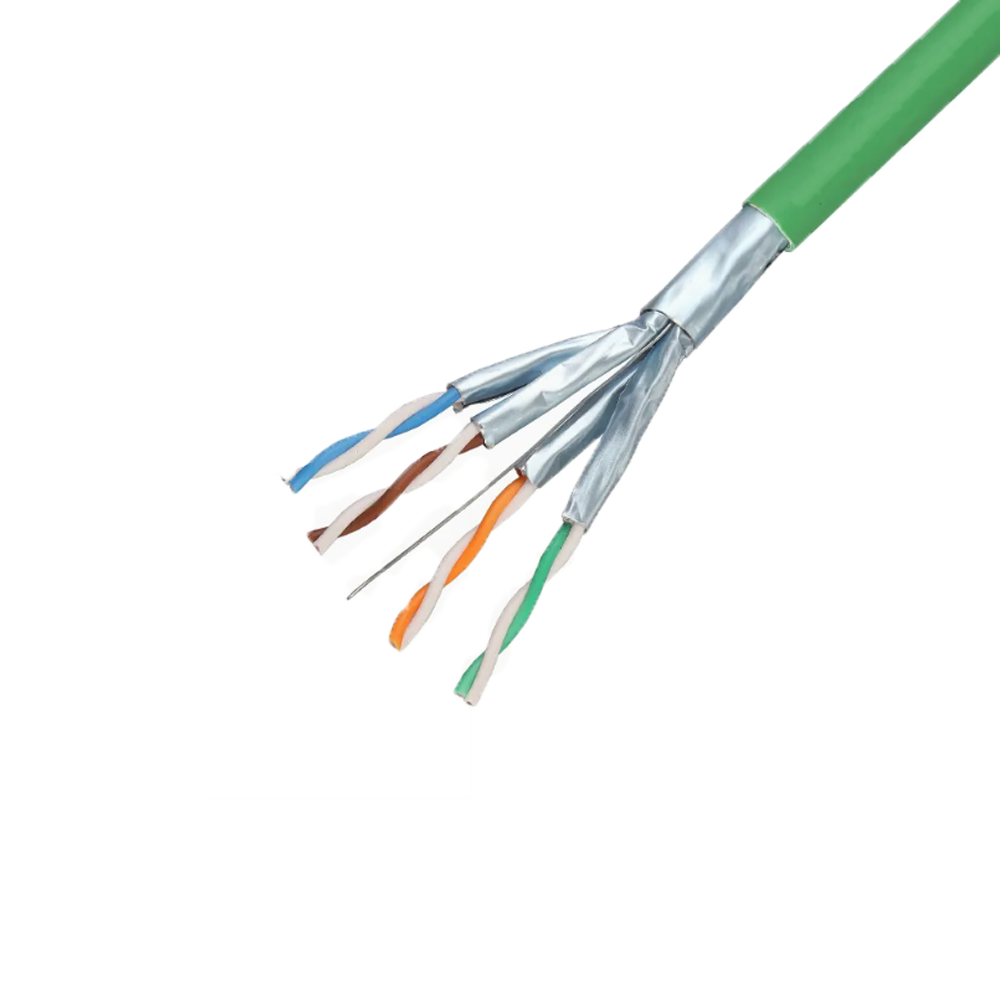

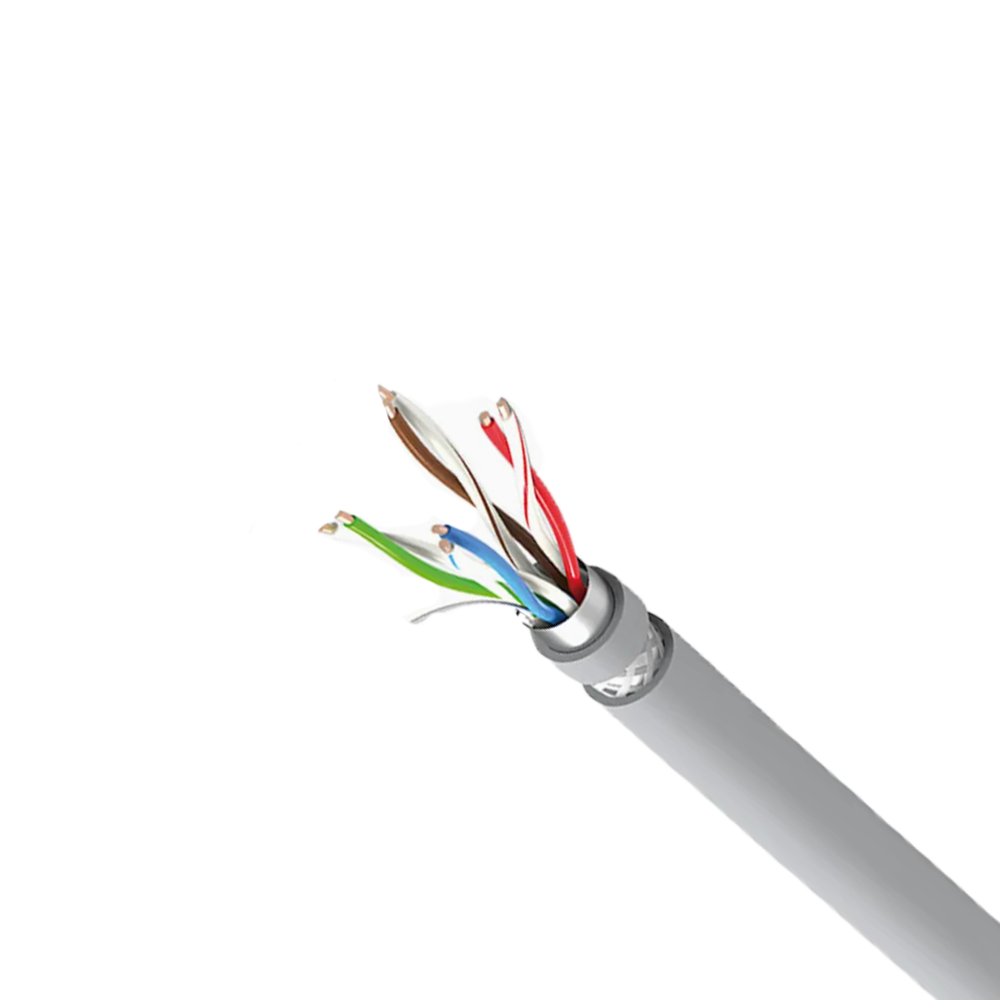

Protokoly EtherCAT, PROFINET a priemyselný Ethernet pracujúce pri rýchlosti 100 Mbit/s alebo 1 Gbit/s vyžadujú káble, ktoré spĺňajú elektrický výkon kategórie 5e alebo kategórie 6 podľa IEC 11801, ale s dodatočnými mechanickými kvalifikáciami, ktoré kancelársky ethernetový kábel nemá. Priemyselný ethernetový kábel musí zvyčajne vyhovovať IEC 61156-6 (pre pevnú inštaláciu) alebo IEC 61156-7 (pre vlečné reťaze a nepretržité flexibilné použitie), ktoré špecifikujú minimálne polomery ohybu, odolnosť voči ťahovému zaťaženiu a odolnosť voči priemyselným chemikáliám – rezným kvapalinám, hydraulickým olejom, čistiacim prostriedkom – prítomným vo výrobných prostrediach. Použitie štandardného kancelárskeho kábla Cat5e v priemyselnej ethernetovej aplikácii spĺňa elektrické špecifikácie v prvý deň, ale rýchlo degraduje pri mechanickom a chemickom vystavení, ktoré je bežné v továrenskom prostredí.

Ako kapacita kábla zbernice na meter obmedzuje maximálnu dĺžku segmentu a počet uzlov

Maximálna dĺžka segmentu a maximálny počet uzlov povolený na segmente prevádzkovej zbernice nie sú ľubovoľné parametre protokolu – sú odvodené od zaťaženia signálu, ktorý sa akumuluje, keď sa do zbernice pridá väčšia kapacita kábla a viac vstupných kapacít uzla. Pochopenie tohto vzťahu umožňuje návrhárom systému robiť informované rozhodnutia o výbere káblov, keď sa štandardné tabuľky dĺžky segmentov ukážu ako príliš obmedzujúce pre konkrétne usporiadanie závodu, alebo keď sa husté usporiadanie uzlov na krátkom segmente neočakávane blíži k limitu zaťaženia.

V prípade protokolov fieldbus založených na RS-485 každý uzol pripojený k zbernici predstavuje záťaž pre vodič linky vo forme jednotkovej záťaže – pôvodne definovanej ako vstupná impedancia 12 kΩ, hoci mnohé moderné transceivery predstavujú zlomkové jednotkové zaťaženie 1/4 alebo 1/8, čo umožňuje viac uzlov na segment. Kapacita kábla pôsobí ako rozložená záťaž pozdĺž segmentu: pri 12 Mbit/s, PROFIBUS DP špecifikuje maximálnu kapacitu segmentu 30 nF, čo sa premieta do maximálnej dĺžky kábla 100 metrov pri použití kábla 30 pF/m. Rovnaký rozpočet 30 nF na kábli s kapacitou 50 pF/m obmedzuje segment na iba 60 metrov. To znamená, že nákup kábla nižšej špecifikácie, ktorý šetrí náklady na meter, môže priamo znížiť dosiahnuteľné rozloženie systému, čo si môže vyžadovať ďalšie zosilňovače alebo segmentové rozdelenia, ktoré sú oveľa drahšie ako úspory na kábli.

Kapacita kábla je fyzicky určená rovnakými geometrickými faktormi, ktoré riadia charakteristickú impedanciu - priemer vodiča, hrúbka steny izolácie a dielektrická konštanta. Kábel optimalizovaný pre nízku kapacitu zvyčajne používa hrubú izoláciu s nízkodielektrickou konštantnou penou alebo bunkovou zmesou, ktorá súčasne dosahuje vysoké hodnoty charakteristickej impedancie (135–165 Ω) špecifikované zbernicou PROFIBUS. Tieto dve vlastnosti – nízka kapacita a vysoká impedancia – sú geometricky konzistentné a dosahujú sa rovnakými rozhodnutiami o dizajne, čo je dôvod, prečo vysokokvalitné zbernicové káble môžu spĺňať obe požiadavky súčasne, zatiaľ čo lacné káble, ktoré spĺňajú impedanciu bez kontroly kapacity (alebo naopak), vytvárajú inštalačné obmedzenia, ktoré sa prejavia až vtedy, keď je sieť uvedená do prevádzky v plnej veľkosti. Zhishang Cable vyrába zbernicové káble s oboma parametrami riadenými ako primárna špecifikácia, čím poskytuje systémovému dizajnérovi priestor na celú dĺžku segmentu, ktorý protokol umožňuje.

Konštrukcia kábla Continuous-Flex pre robotické aplikácie a aplikácie s pohyblivou osou

Priemyselný zbernicový kábel Inštalované na ramená robotov, sedemosové kolaboratívne roboty, lineárne prenosové systémy a osi obrábacích strojov majú mechanické požiadavky, ktoré sú kategoricky odlišné od požiadaviek na káblové rozvody s pevnou inštaláciou. Robotické rameno, ktoré pri trojzmennej prevádzke dokončí 60 cyklov za minútu, akumuluje približne 100 000 ohybových cyklov za deň, čo predstavuje 25 miliónov cyklov za jeden rok. Pri týchto počtoch cyklov sa každý prvok konštrukcie kábla, ktorý nie je špeciálne skonštruovaný na dynamické ohýbanie, stáva potenciálnym miestom iniciácie poruchy: zlomeniny vodičového drôtu, pretrhnutie opletenia štítu, praskanie izolácie v miestach ohybu a delaminácia plášťa zo základných prvkov, to všetko sa stáva realistickými režimami zlyhania v rámci očakávanej životnosti kábla, ak sa použije štandardný kábel s pevnou montážou.

Konštrukcia kontinuálnych-flex zbernicových káblov rieši každý poruchový režim prostredníctvom špecifických návrhov. Vodiče používajú najjemnejšiu dostupnú triedu splietania (trieda 6 podľa IEC 60228 alebo ekvivalentnej), s priemerom jednotlivých drôtov len 0,04 – 0,06 mm pre vodiče s malým prierezom; jemné drôty rozdeľujú ohybové napätie tak, že žiadny jednotlivý drôt nie je namáhaný nad hranicu svojej pružnosti počas cyklov špecifikovaného minimálneho polomeru ohybu kábla. Krútenie páru sa aplikuje s optimalizovanou dĺžkou uloženia, ktorá nie je ani príliš krátka (čo by spôsobilo utiahnutie vonkajších vodičov pri ohybe a zlomení), ani príliš dlhá (čo by spôsobilo skreslenie geometrie páru pri ohybe, čím by sa zmenila impedancia v bode ohybu). Celkové tienenie, ak ide o opletenie, používa opletenie z jemného drôtu s uhlom tkania a pokrytím špeciálne vypočítaným na udržanie kontinuity a percenta pokrytia počas počtu ohybových cyklov – tienenie navrhnuté pre statickú inštaláciu vytvorí otvorené obvody v jednotlivých opletených drôtoch za zlomok životnosti ohybu požadovanej pre robotické aplikácie.

Výber materiálu plášťa v kábloch s kontinuálnou flex zbernicou nie je len otázkou výberu flexibilnej zmesi – plášť musí tiež zachovať valcový prierez kábla opakovaným ohýbaním bez ovalizácie, čo by zmenilo dielektrickú geometriu a posunulo charakteristickú impedanciu kábla od nominálnej hodnoty. PUR (polyuretánové) plášte sú preferovanou voľbou pre väčšinu aplikácií kontinuálnych flexibilných zbernicových káblov: PUR kombinuje vysokú odolnosť proti oderu s konzistentným elastickým zotavením po deformácii, čo znamená, že kábel sa po každom cykle ohybu vráti do pôvodného prierezu, a nie postupne sa deformuje smerom k oválnemu profilu. Odolnosť PUR voči hydraulickým olejom, rezným kvapalinám a priemyselným čistiacim prostriedkom, ktoré sú univerzálne prítomné v prostredí obrábacích strojov, je ďalšou výhodou oproti plášťom z TPE, ktoré ponúkajú porovnateľnú flexibilitu, ale nižšiu chemickú odolnosť voči aromatickým a alifatickým uhľovodíkom, ktoré sa bežne vyskytujú v mazivách strojov.

Konštrukčné prvky, ktoré odlišujú kontinuálny flexibilný kábel od kábla s pevnou inštaláciou

• Trieda splietania vodiča: Splietanie jemného drôtu triedy 6 (IEC 60228) v porovnaní s triedou 2 alebo triedou 5; jemnejšie pramene rozdeľujú ohybové napätie a predlžujú únavovú životnosť o rádovú veľkosť alebo viac pri menovitom dynamickom polomere ohybu kábla.
• Optimalizovaná dĺžka položenia páru: Riadené, aby sa zabránilo posunu impedancie pri ohybe; príliš krátke spôsobuje nadmerné utiahnutie vodiča na vnútornom polomere ohybu, príliš dlhé umožňuje skreslenie geometrie páru.
• Štít z jemného drôtu: Tkané z drôtov s priemerom menším ako 0,10 mm pri vypočítanom uhle opletu, ktorý zachováva percento pokrytia počas menovitého počtu cyklov ohybu bez pretrhnutia jednotlivého drôtu.
• PUR vonkajší plášť: Poskytuje elastickú obnovu prierezu po ohnutí, čím zabraňuje postupnej ovalizácii, ktorá by posunula charakteristickú impedanciu; tiež odolný voči olejom a priemyselným chemikáliám.
• Oddelenie nelepivých prvkov: Výplne a spojivá medzi káblovými prvkami musia umožňovať relatívny pohyb počas ohýbania; lepené konštrukcie, ktoré zabraňujú kĺzaniu medzi prvkami, vytvárajú šmykové napätie, ktoré zlomí vnútorné prvky v bode ohybu.
