Komplexný úvod do robotických káblov
I. Definícia a základné vlastnosti
Robotické káble sú vysoko flexibilné špeciálne káble špeciálne navrhnuté pre priemyselné roboty, mechanické ramená a vysokodynamické automatizačné zariadenia. Potrebujú stabilne prenášať energiu, signály a dáta pod častým ohýbaním, krútením, pohybom a zložitým mechanickým namáhaním, pričom slúžia ako „nervy a krvné cievy“ pohybových systémov robotov.

Základné vlastnosti:
Vysoká dynamická flexibilita: Schopný odolať miliónom vratných ohybových a krútivých pohybov (napr. ±180°/m až ±720°/m skrútenie).
Simultánna odolnosť voči viacerým stresom: Schopný súčasne zvládnuť napätie, stlačenie, krútenie, vibrácie a bočný tlak.
Integrovaná prenosová schopnosť: Často kombinuje elektrické vedenia, riadiace vedenia, spätnoväzbové signálové vedenia (kodéry), zbernicové vedenia (ako EtherCAT) a vzdušné cesty/optické vlákna.
Vysoká environmentálna tolerancia: Odolná voči oleju, chladiacej kvapaline, oderu a vysokým/nízkym teplotám (napr. -40°C až 125°C).

II. Hlavné typy a aplikačné scenáre
Klasifikácia podľa typu pohybu:
Káble ťahacej reťaze: Používajú sa na lineárny vratný pohyb, ako sú napríklad robotické lineárne sklznice a portálové manipulátory.
Torzné káble: Používajú sa na otočné kĺby, ako sú kĺby ramena robota a otočné pracovné stoly.
Kompozitné pohybové káble: Schopné odolať ohybu aj krúteniu, používané pre roboty SCARA a viackĺbové roboty.

Klasifikácia podľa funkčnej integrácie:
Napájacie káble: Napájanie servomotorov.
Káble spätnej väzby a signálu: Pripojte kódovače a snímače na prenos nízkonapäťových signálov.
Zbernicové káble: Používajú sa na ethernetovú komunikáciu v reálnom čase (ako EtherCAT a PROFINET).
Hybridné káble: Integrujte napájanie, signály, vzduchové cesty alebo optické vlákna do jedného kábla, aby ste znížili priestor na zapojenie.

Typické oblasti použitia:
Priemyselné roboty: Automobilové zváracie, lakovacie, manipulačné a montážne výrobné linky.
Automatizačné vybavenie: zásobníky CNC obrábacích strojov, automatizované riadené vozidlá (AGV) a systémy na manipuláciu s materiálom.
Presné vybavenie: Roboty na manipuláciu s polovodičovými plátkami a lekárske automatizačné zariadenia.
Kontrola a meranie: Systémy kontroly videnia a testovacie sondy namontované na robote.

III. Kľúčové ovládacie prvky výrobného procesu

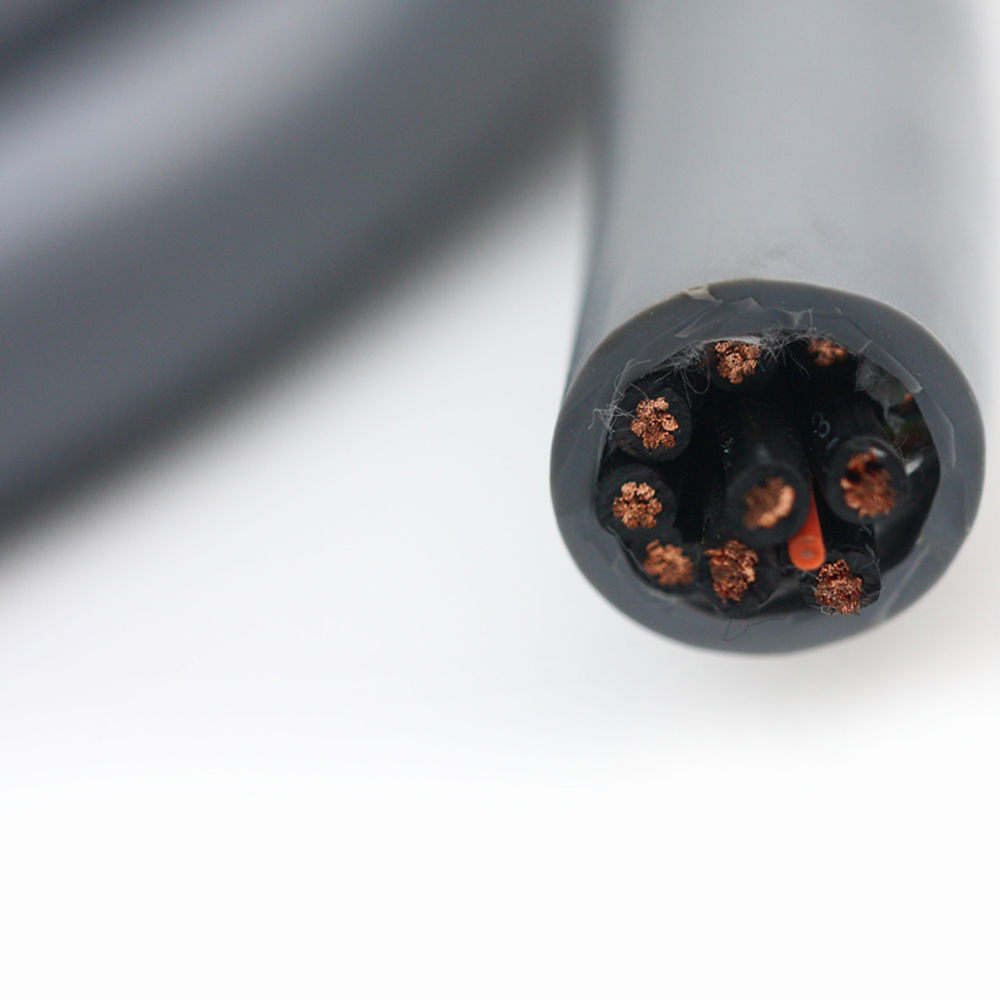

Štruktúra vodiča: Ultrajemné medené drôty bez obsahu kyslíka (napr. 0,08 mm) sa používajú vo vrstvených zväzkoch v kombinácii so špeciálnymi rozstupmi a smermi na optimalizáciu dynamického rozloženia napätia.
Izolačné materiály: Materiály s vysokou pevnosťou a vysokou elasticitou (ako špeciálne PVC, TPE alebo PUR) sa vyberajú tak, aby sa zabezpečilo, že izolačná vrstva pri opakovanej deformácii nepraská.
Splietanie a tienenie jadrového drôtu: Používajú sa optimalizované krútené dvojlinky/hviezdicové štvorčlenné štruktúry v kombinácii s opleteným tienením z pocínovaného medeného drôtu (pokrytie ≥85 %) alebo tienením hliníkovou fóliou, aby sa zabránilo presluchom signálu a elektromagnetickému rušeniu.
Ťahový a torzný dizajn: Vstavané kevlarové vlákna alebo vysokovýkonné opletené vrstvy zo syntetických vlákien slúžia ako nosné prvky na absorbovanie mechanického namáhania a ochranu vodičov.
Proces plášťa: Extrudovaný polyuretánový (PUR) alebo špeciálny elastomérový vonkajší plášť s vysokou odolnosťou voči opotrebovaniu a olejom, často navrhnutý s textúrami s nízkym trením alebo farebným kódovaním na povrchu.

IV. Podrobné hlavné výhody
Predĺžená životnosť: Poddimenzovaný polomer ohybu a uhly krútenia, dynamická životnosť môže dosiahnuť 5 miliónov až 10 miliónov cyklov, čo výrazne znižuje prestoje a frekvenciu výmen.
Vysoko stabilný prenos signálu: Optimalizované tienenie a dizajn krútenej dvojlinky zaisťujú neprerušované riadiace signály, spätnú väzbu kódovača a zbernicovú komunikáciu s nízkou chybovosťou počas nepretržitého pohybu.
Úspora priestoru a integrácia: Hybridné káble integrujú viacero funkčných káblov do jedného, ​​čím sa zmenšuje vnútorný priestor na zapojenie robotov, odľahčuje sa celková hmotnosť a optimalizuje sa výkon pohybu.
Vysoká spoľahlivosť znižuje náklady na údržbu: Robustná konštrukcia minimalizuje neočakávané prestoje spôsobené prerušením kábla alebo rušením signálu, čím sa znižujú náklady na údržbu a výrobné straty.
Bezpečnosť a trvanlivosť: Vlastnosti spomaľujúce horenie, odolnosť voči olejom a chemickej korózii sa prispôsobujú drsnému priemyselnému prostrediu a zaisťujú dlhodobú bezpečnú prevádzku zariadenia.

Zhrnutie
Káble robotov sú základom vysokej spoľahlivosti a presnosti prevádzky robotov. Ich technologické jadro spočíva v hlbokej integrácii materiálovej vedy, štrukturálnej mechaniky a elektrického dizajnu s cieľom vyriešiť problémy s odolnosťou a integritou signálu pri vysoko dynamickom mechanickom namáhaní.
