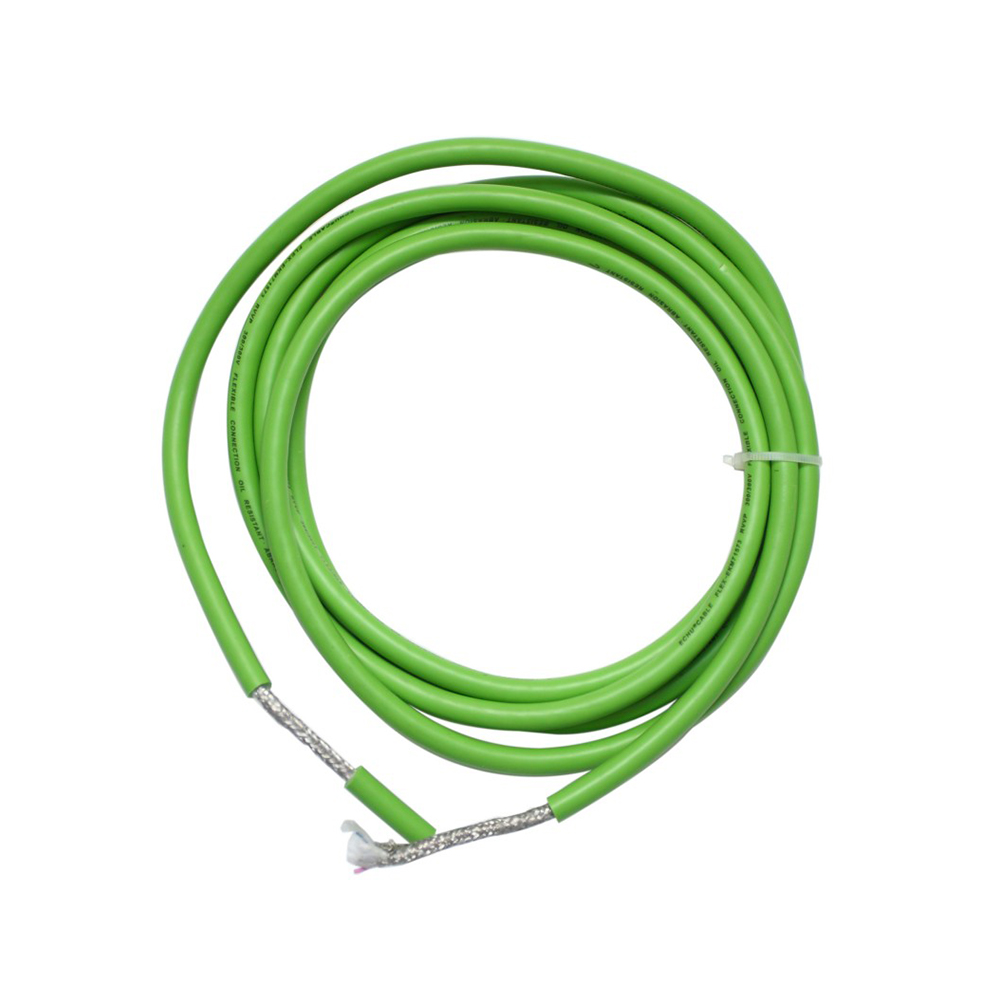

JQR-246P PVC robotický kábel, celomedené tienenie

Zabezpečenie integrity signálu:
Dizajn vrstveného tienenia účinne izoluje presluchy medzi elektrickými vedeniami a citlivými riadiacimi/signálnymi vedeniami, čím zabraňuje tomu, aby vysokofrekvenčný šum zo servopohonov ovplyvňoval spätnú väzbu kódovača alebo komunikáciu zbernice, čím sa znižuje chybovosť.
Ekonomická dynamická životnosť:
Zatiaľ čo poskytuje dobré tienenie, zachováva si vysokú nákladovú efektívnosť a milióny cyklov ohýbania PVC robotických káblov, čím spĺňa požiadavky na pevnosť väčšiny scenárov priemyselnej automatizácie.
Základná ochrana životného prostredia:
PVC plášť ponúka základnú ochranu pred olejom, mastnotou, chladivom a vlhkosťou, čím spĺňa potreby všeobecného priemyselného prostredia.
Rozsah použitia: Používa sa na spoľahlivý prenos zmiešaného výkonu a citlivých signálov vo všeobecnej priemyselnej automatizácii, kde existuje určitá elektromagnetická interferencia a kábel musí odolávať stredno- až vysokofrekvenčným vratným pohybom.
Výhody PVC robotického kábla JQR-246P
Plne medená opletená tieniaca vrstva: Využíva opletené tienenie z pocínovaného medeného drôtu s ≥ 85 % pokrytím, účinne potláča elektromagnetické rušenie a zabezpečuje stabilný prenos riadiacich signálov robota.
Vysoko flexibilný dynamický dizajn: Jemne splietané medené vodiče bez obsahu kyslíka v kombinácii s PVC elastomérovým plášťom dosahujú minimálny polomer ohybu 5-násobok vonkajšieho priemeru, čo je vhodné pre vysokofrekvenčné 摆动 scenáre v spojoch robotov.
Štruktúra odolná voči skrúteniu a opotrebeniu: Optimalizovaný rozstup prameňov káblových jadier a zloženie plášťa odolného voči roztrhnutiu vydržia opakované krútenie a trenie v systémoch nosičov káblov robotov.
Odolnosť voči olejom a prispôsobivosť k životnému prostrediu: PVC plášť je odolný voči olejom, slabým kyselinám a zásadám, vďaka čomu je vhodný pre zložité priemyselné prostredia, ako je výroba automobilov a montáž elektroniky.
Bezpečná a spoľahlivá certifikácia: Certifikácia UL/CE, s ohňovzdornosťou v súlade s normami IEC 60332, spĺňajúce bezpečnostné požiadavky automatizovaných zariadení.

Predajné body produktu
Špecializovaný kábel pre priemyselné roboty: Poskytuje integrované prenosové riešenia pre napájanie, signály a riadenie v automatizovaných zariadeniach, ako sú šesťosové roboty a roboty SCARA.
Zabezpečenie signálu proti rušeniu: Dizajn plne medeného tienenia zaisťuje stabilný a neskreslený prenos signálov kódovača servomotora a zbernicovej komunikácie v silnom elektromagnetickom prostredí.
Dynamická životnosť s dlhým cyklom: Prejde 10 miliónmi testov ohybu káblových nosičov, vhodné pre scenáre s vysokou intenzitou nepretržitej prevádzky, ako je zváranie v automobiloch a manipulácia s materiálom.
Ekonomický robotický kábel: Optimalizuje náklady a zároveň spĺňa požiadavky na dynamický výkon a poskytuje cenovo výhodnú voľbu pre malé a stredne veľké automatizačné projekty.
Kompatibilita rýchlej výmeny: Štandardizovaný vonkajší priemer a dizajn rozhrania, kompatibilný s káblovými kanálmi a konektormi bežných značiek robotov, čo znižuje prestoje pri údržbe.

Vodič: Jemný medený drôt bez obsahu kyslíka (trieda 5 alebo 6), špeciálne splietaný. Rozsah prierezu: 0,25 mm² až 16 mm² (bežné).
Izolácia: Špeciálne flexibilné PVC alebo elastomér, farebne odlíšené.
Štruktúra jadra: Viacjadrová integrácia (napr. 4, 8, 12, 19 jadier atď.), vrátane:
• Elektrické vedenie
• Riadiace/signálne linky (zvyčajne skrútené páry na zníženie vnútorného presluchu)
• Linky zbernice/spätnej väzby (napr. páry kódovačov)
Vnútorný plášť/výplň: Flexibilné PVC alebo výplňová bavlna, zaisťuje jadro a znižuje vnútorné trenie.
Štruktúra tienenia (základná vlastnosť): Plne medené tienenie:
1. Párové tienenie: Kritické signálové páry (napr. kódovače, komunikačné zbernice) môžu používať nezávislé tienenie hliníkovou fóliou.
2. Celkové tienenie: Pocínovaná medená sieť s vysokou hustotou, pokrytie ≥80%, poskytuje komplexné elektromagnetické tienenie a spoľahlivé uzemnenie.
Vonkajší plášť: Modifikovaný polyvinylchlorid s dobrou flexibilitou, odolnosťou proti oderu, olejom (IEC 60811-2-1) a UV žiarením. Typicky šedá alebo čierna.
Menovité napätie: 300/500V alebo 0,6/1kV.
Testovacie napätie: 1500V až 3000V (50Hz, 1 minúta).
Dlhodobá prevádzková teplota: Mobilná: -5°C až 70°C; Pevná: -15°C až 70°C.
Minimálny polomer ohybu: Mobilná inštalácia (v káblových nosičoch): 7,5 × D až 10 × D (D: vonkajší priemer kábla).
Životnosť ohybu: >2 až 5 miliónov vratných pohybov v káblových nosičoch.
Torzný výkon: Vydrží nepretržité krútenie ±180°/meter.
Hodnotenie spomaľovača horenia: Vyhovuje IEC 60332-1-2.
