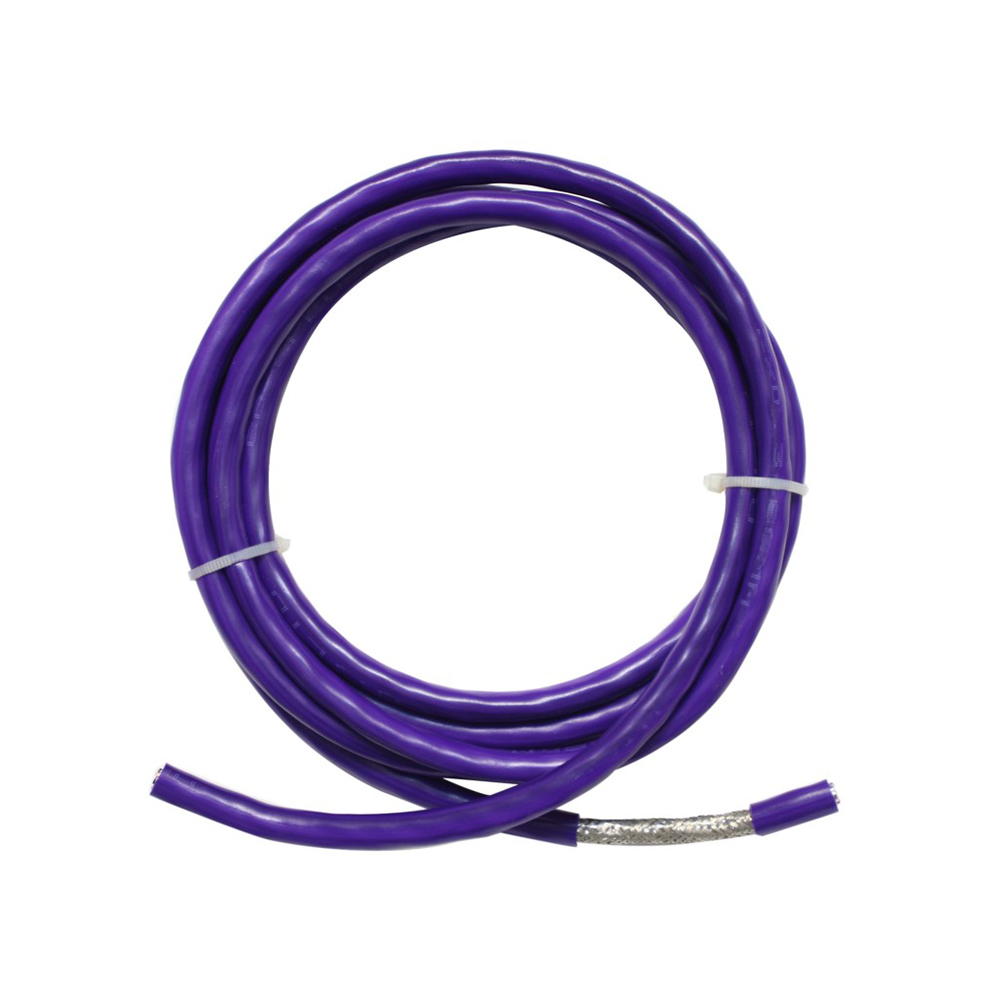

Robotický kábel JQR-256P PUR, celomedené tienenie

Výhody robotického kábla JQR-256P PUR
Plne medené tienenie Vysoký výkon: 100% pocínované medené opletené tienenie poskytuje optimálnu elektromagnetickú kompatibilitu
PUR plášť odoláva extrémnym prostrediam: odolný voči olejom, hydrolýze, opotrebovaniu a slabým kyselinám/zásadám
Ultra-flexibilná dynamická životnosť: Optimalizovaná skrútená štruktúra a materiál plášťa, prejde 20 miliónmi cyklov ohybu
Široká adaptabilita teplotného rozsahu: Prevádzkový rozsah -40 °C až 105 °C pokrýva väčšinu priemyselných scenárov
Výhody inštalácie a údržby: Flexibilný dizajn pre jednoduchú inštaláciu, celomedená tieniaca vrstva pre pohodlné a spoľahlivé uzemnenie

Predajné miesta pre robotický kábel JQR-256P PUR
Špeciálny kábel pre prostredia s vysokým rušením: Navrhnutý pre scenáre silného elektromagnetického rušenia, ako sú zváracie roboty a laserové rezacie stroje
Plne medené tienenie pre nulové rušenie signálu: 100% medené tienenie zaisťuje, že signály servokódera zostanú bez skreslenia pri silnom rušení
Zabezpečenie trvanlivosti v extrémnych pracovných podmienkach: Vyhovuje certifikácii TÜV 20 miliónov cyklov, životnosť je 3-krát dlhšia ako bežné káble robotov
Jednorazové riešenie vysokej spoľahlivosti: Integruje prenos energie, riadenia a spätnoväzbového signálu, čím znižuje zložitosť zapojenia
Priemyselný štandard Plug-and-Play: Kompatibilný s originálnymi káblovými nosičmi a konektorovými systémami bežných značiek robotov

Rozsah použitia robotického kábla JQR-256P PUR
Zváracie robotické systémy: Dynamický prenos výkonu a signálu pre oblúkové a bodové zváranie telies robotov a polohovadiel
Zariadenia na laserové spracovanie: Elektroinštalácia v prostredí s vysokým rušením pre pohybové jednotky laserových rezacích a laserových zváracích strojov
Výrobné linky na výrobu automobilov: Tienené vedenie s vysokou hustotou pre roboty v linkách na zváranie karosérií a lakovanie
Polovodičové vybavenie: Prenos presných signálov proti rušeniu pre roboty na manipuláciu s plátkami a baliace zariadenia
Ťažké priemyselné roboty: Silové a spätné linky pre vysokovýkonné roboty vo výrobných linkách odlievania a kovania

Vodič: Ultra jemný medený drôt bez obsahu kyslíka (trieda 6 alebo vyššia), špeciálny proces splietania na maximalizáciu životnosti v ohybe. Bežný rozsah prierezu: 0,25 mm² až 16 mm².
Izolácia: Špeciálny termoplastický elastomér alebo zosieťovaný polyolefín, farebne odlíšený, vysoko flexibilný a odolný proti starnutiu.

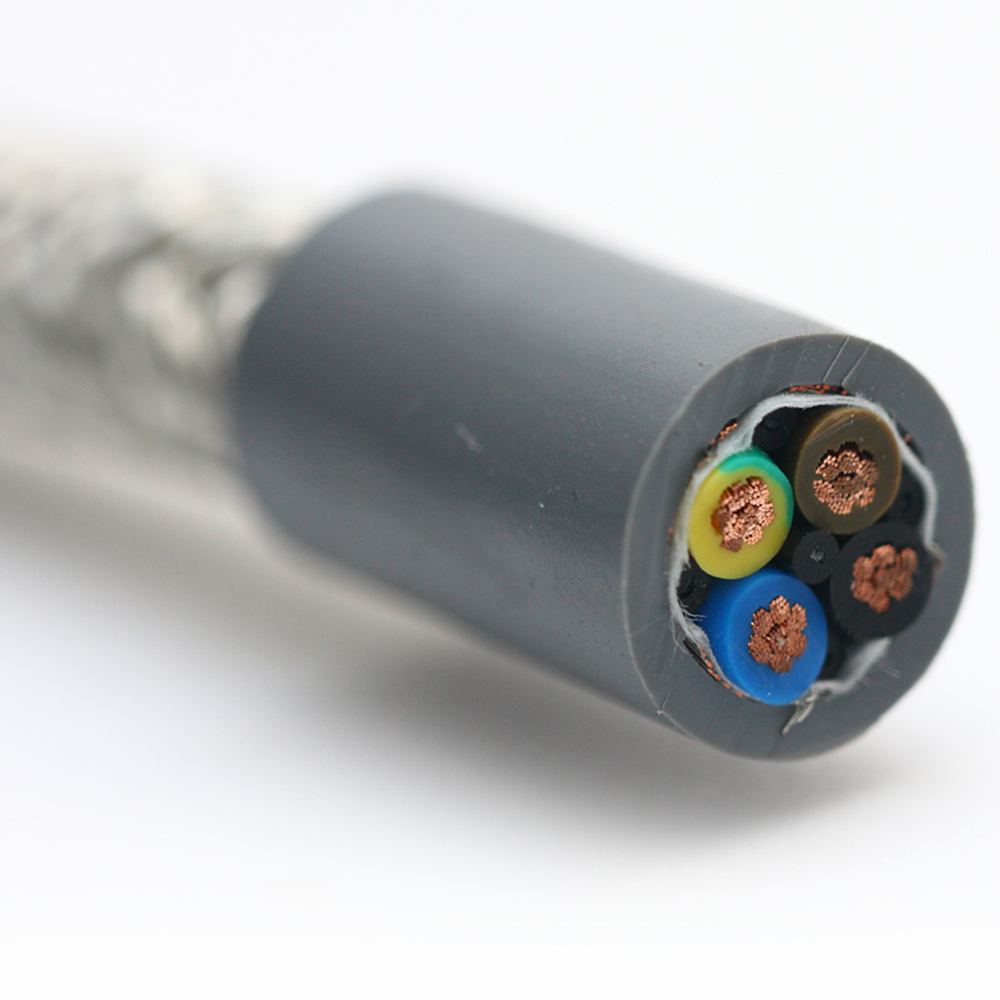

Štruktúra jadra: Viacjadrová integrácia (napr. 4, 8, 12, 19 jadier atď.), vrátane:
• Elektrické vedenie (hrubé)
• Riadiace/signálne linky (krútená dvojlinka alebo hviezdicová štvorica na zníženie presluchov)
• Linky zbernice/spätnej väzby (napr. páry vodičov kódovača)
Vnútorný plášť/výplň: Vnútorný plášť z TPE/PUR s nízkym trením a vysokou pevnosťou, ktorý zaisťuje polohu jadra a znižuje vnútorné trenie a torzné napätie.
Štruktúra tienenia (základná vlastnosť): Plne medené tienenie:
1. Párové/skupinové tienenie: Kritické signálové páry (napr. kódovač, zbernica) sú nezávisle tienené hliníkovou fóliou, aby sa zabránilo presluchom medzi pármi.
2. Celkové tienenie: Pocínovaná medená sieť s vysokou hustotou, pokrytie ≥85%, poskytuje komplexné elektromagnetické tienenie a spoľahlivú kontinuitu uzemnenia. Toto je základná reprezentácia prípony „P“.
Vonkajší plášť: Polyuretán odolný voči oderu, s vynikajúcou odolnosťou proti roztrhnutiu, odolnosťou voči olejom (napr. IEC 60811-2-1), odolnosťou proti hydrolýze, chemickou odolnosťou voči korózii a odolnosťou voči UV žiareniu.
Menovité napätie: 300/500V alebo 0,6/1kV.
Testovacie napätie: 1500V - 3500V (50Hz, 1 minúta).
Dlhodobá prevádzková teplota: Mobilná: -5 °C až 90 °C; Pevná: -30°C až 90°C.
Minimálny polomer ohybu: Mobilná inštalácia (v káblových nosičoch): 7,5 × D až 10 × D (D: vonkajší priemer kábla).
Životnosť v ohybe: >5 miliónov vratných pohybov v káblových nosičoch (špecifiká závisia od zdvihu, rýchlosti, polomeru ohybu).
Torzný výkon: Vydrží nepretržité krútenie ±180° až ±720°/meter.  Hodnotenie spomaľovača horenia:** V súlade s IEC 60332-1-2 (alebo vyššími úrovňami, ako je IEC 60332-3).
