Komplexný úvod do káblov ťahacej reťaze

I. Definícia a základné vlastnosti
Káble vlečných reťazí sú flexibilné káble špeciálne navrhnuté pre vysokorýchlostný, vysokofrekvenčný vratný pohyb v automatizovaných systémoch vlečných reťazí zariadení. Sú inštalované vo vnútri uzavretých alebo otvorených technických plastových vlečných reťazí a pohybujú sa spolu s reťazou, aby poskytovali energiu, riadiace signály a prenos dát pre mobilné stroje.

Základné vlastnosti:
Vysoká flexibilita a odolnosť proti ohybu: Navrhnuté pre nepretržité vratné ohýbanie s malým minimálnym polomerom ohybu (zvyčajne 7,5-násobkom vonkajšieho priemeru kábla), schopné vydržať až 10 miliónov alebo viac cyklov ohybu.
Odolnosť voči skrúteniu a proti skrúteniu: Optimalizovaná štruktúra lanka jadra účinne pôsobí proti vnútornému namáhaniu vznikajúcemu počas pohybu v rámci ťažnej reťaze, čím zabraňuje krúteniu kábla a zapleteniu lanka jadra.
Odolnosť voči mechanickému namáhaniu: Vynikajúca odolnosť v ťahu, tlaku a opotrebeniu, schopná odolávať nepretržitému treniu a stláčaniu o steny vlečnej reťaze a iné káble.
Silná štrukturálna stabilita: Nízka adhézia medzi jadrovými drôtmi zabraňuje prilepeniu počas pohybu, zatiaľ čo dizajn stredovej výplne zaisťuje, že kábel zostáva zaoblený a udržuje stabilnú trajektóriu pohybu v rámci ťažnej reťaze.

II. Hlavné typy a aplikačné scenáre
Klasifikácia podľa funkcie:
Káble hnacej reťaze: Prenášajú vyššie napätia a prúdy na napájanie mobilných motorov a pohonných zariadení.

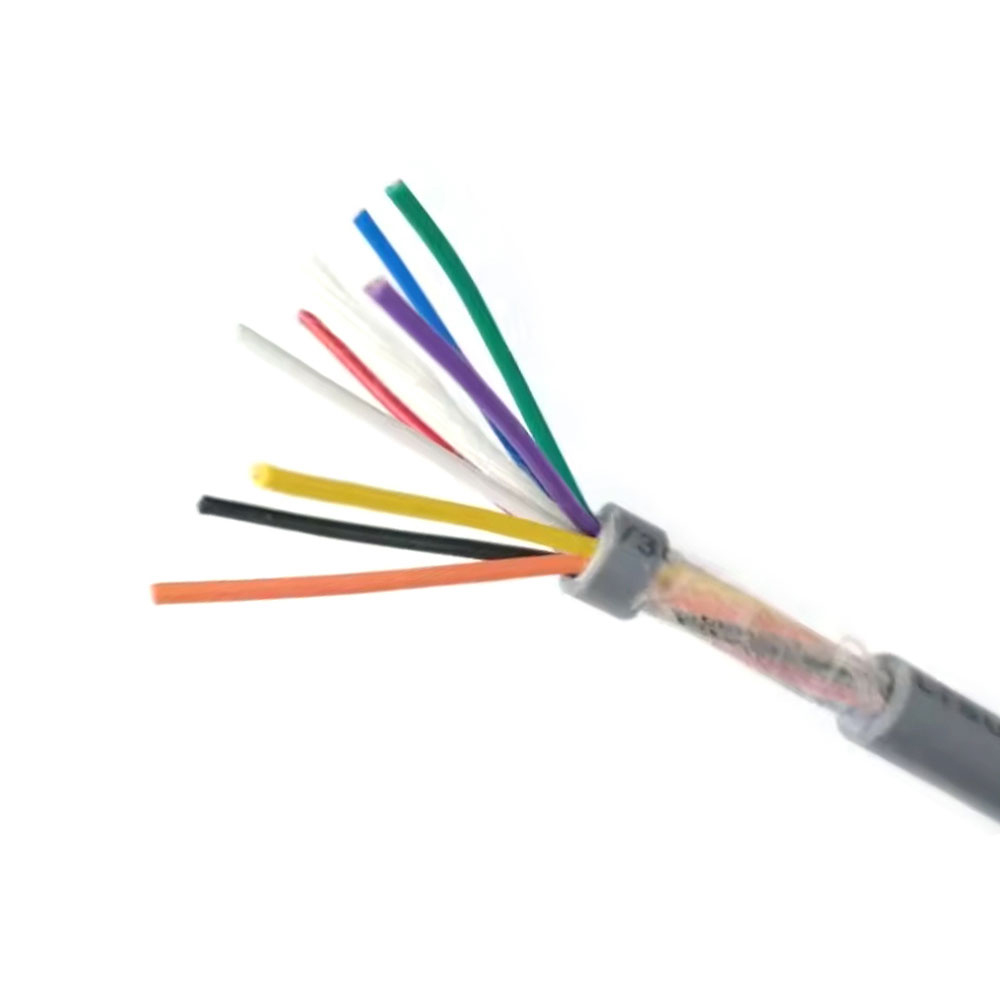

Ovládacie káble vlečnej reťaze: Prenášajte riadiace signály a signály snímačov s nižšími úrovňami napätia a dôrazom na schopnosti proti rušeniu.
Dátové/zbernicové vlečné káble: Používajú sa na vysokofrekvenčný prenos dát, ako je Ethernet (CAT5e/6/7) a fieldbus (PROFIBUS, CAN, atď.), ktoré vyžadujú nízky útlm a vysokú účinnosť tienenia.
Hybridné/kompozitné káble vlečnej reťaze: Integrujte napájacie, riadiace, dátové a dokonca aj optické vlákna alebo vzduchové vedenia do jedného kábla, čím dosiahnete vysoko integrované vedenie.

Typické oblasti použitia:
CNC obrábacie stroje: Používajú sa na prenos energie a signálu v mobilných komponentoch, ako sú zásobníky nástrojov, vretená a pracovné stoly.
Priemyselné roboty: Používajú sa pre lineárne pohybové jednotky, ako je siedma os (podlahová koľajnica) robotov a lineárne moduly.
Automatizované výrobné linky: Používajú sa na prenos energie a signálu v mobilných komponentoch liniek na manipuláciu s materiálom, montážnych liniek a testovacích zariadení.
Logistické a skladové systémy: Používajú sa na mobilné napájanie v zakladačoch, kyvadlových autách a automatických triediacich systémoch.
Javiskové osvetľovacie zariadenie: Používa sa pre mobilné osvetľovacie nosníky a zdvíhacie zariadenia.

III. Kľúčové ovládacie prvky výrobného procesu

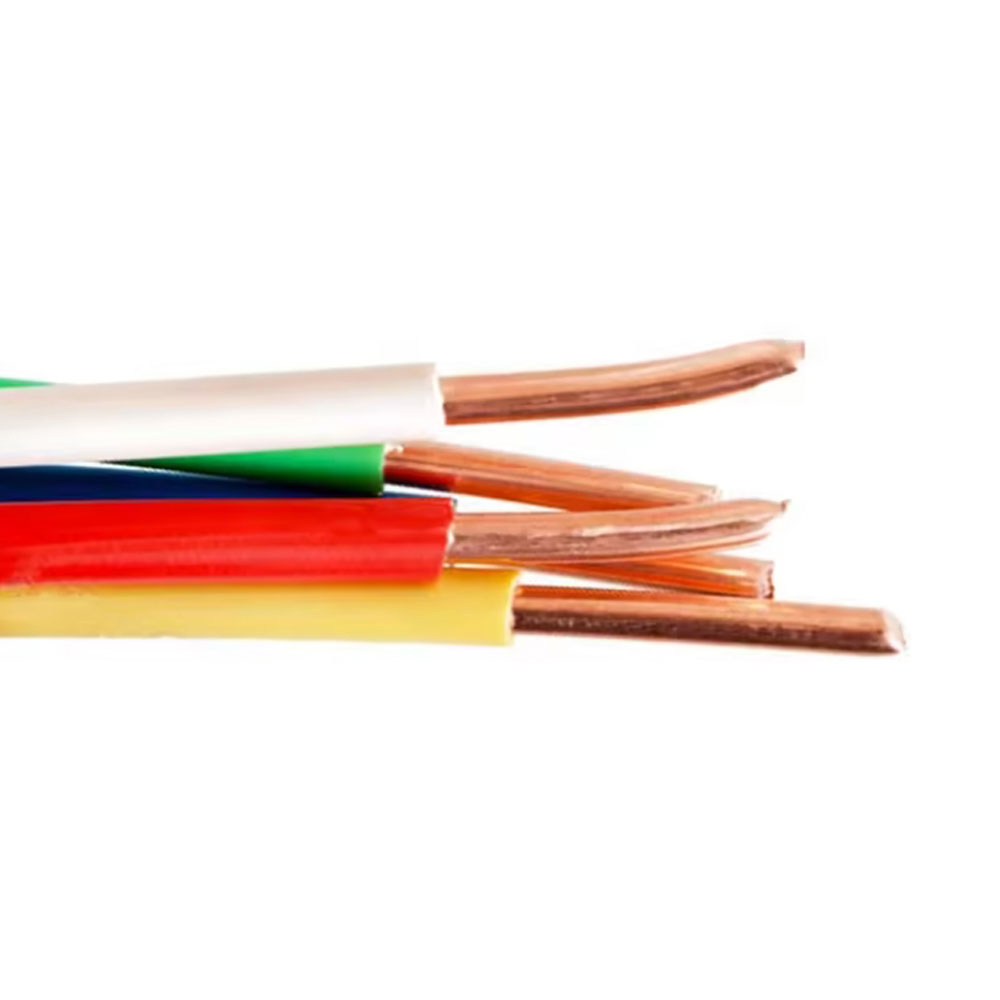

Konštrukcia vodiča: Vyrobené z ultra jemných medených drôtov bez obsahu kyslíka (s priemerom 0,05 mm) pomocou špeciálnych metód splietania, aby sa zabezpečilo, že sa vodiče nezlomia a odpor zostane stabilný pri opakovanom ohýbaní.
Izolačné materiály: Vysokopevnostné, vysokoelastické špeciálne materiály z PVC, TPE alebo PUR sa vyberajú tak, aby izolačná vrstva pri dynamickom namáhaní nepraskla a nepriľnula.
Splietanie jadrového drôtu a kabeláž: Používa sa optimalizovaná vrstvená a zviazaná štruktúra splietania s presnou koordináciou smeru a rozstupu na každej vrstve, aby sa vyrovnalo vnútorné napätie a zabránilo sa "vtáčej klietke" kábla.
Ťažný stred a výplň: Vysoko pevný nekovový ťahový prvok (ako je kevlarové vlákno) je zvyčajne umiestnený v strede kábla, aby absorboval ťahové napätie. Výplne zaisťujú štrukturálnu kruhovitosť a znižujú vnútorné trenie.
Tienenie a plášť: Tienenie s vysokým pokrytím (zvyčajne ≥ 85 %) pocínovaným medeným drôtom sa používa na efektívnu odolnosť voči elektromagnetickému rušeniu. Vonkajší plášť je vyrobený z polyuretánového (PUR) materiálu vysoko odolného voči opotrebovaniu, oleju a roztrhnutiu, s hladkým povrchom alebo drážkami na zníženie koeficientu trenia.

IV. Podrobné hlavné výhody
Predĺžená životnosť: Navrhnuté pre vysoký počet cyklov, so životnosťou miliónov až desiatok miliónov vratných pohybov za správnych podmienok inštalácie, čo výrazne znižuje prestoje zariadenia, čas na údržbu a náklady na výmenu.
Vysoko spoľahlivý prenos: Optimalizovaný elektrický dizajn a tieniaca štruktúra zaisťujú stabilné napájanie, jasné riadiace signály a neprerušovanú dátovú komunikáciu s nízkou bitovou chybovosťou počas nepretržitého pohybu.
Jednoduchá inštalácia a úspora miesta: Vysoká flexibilita uľahčuje inštaláciu v kompaktných priestoroch vlečných reťazí. Hybridné káble môžu nahradiť viacero jednofunkčných káblov, čím sa zjednoduší zapojenie, šetrí priestor vo vnútri ťažnej reťaze a zníži sa hmotnosť systému.
Vysoká mechanická ochrana a prispôsobivosť: Robustný plášť a vnútorná štruktúra poskytujú vynikajúcu odolnosť proti opotrebovaniu, kompresii a nárazom, prispôsobujú sa bežným podmienkam prostredia v továrni, ako je olej, chladivo a nečistoty.
Predvídateľná trajektória pohybu: Stabilná štruktúra zaisťuje, že si kábel počas ohýbania v rámci ťažnej reťaze zachováva pevný tvar, čo umožňuje hladký pohyb a zabraňuje zaseknutiu reťaze alebo iných káblov, čím sa znižuje riziko zlyhania.

Zhrnutie
Káble vlečných reťazí sú „záchranou“ pre spoľahlivú prevádzku vysoko dynamických automatizovaných zariadení. Ich základný výkon spočíva v dokonalej integrácii mechanickej odolnosti a elektrickej stability prostredníctvom presného konštrukčného dizajnu a výberu materiálu.
