Kategórie spomaľujúce horenie a čo vlastne klasifikácia znamená v praxi

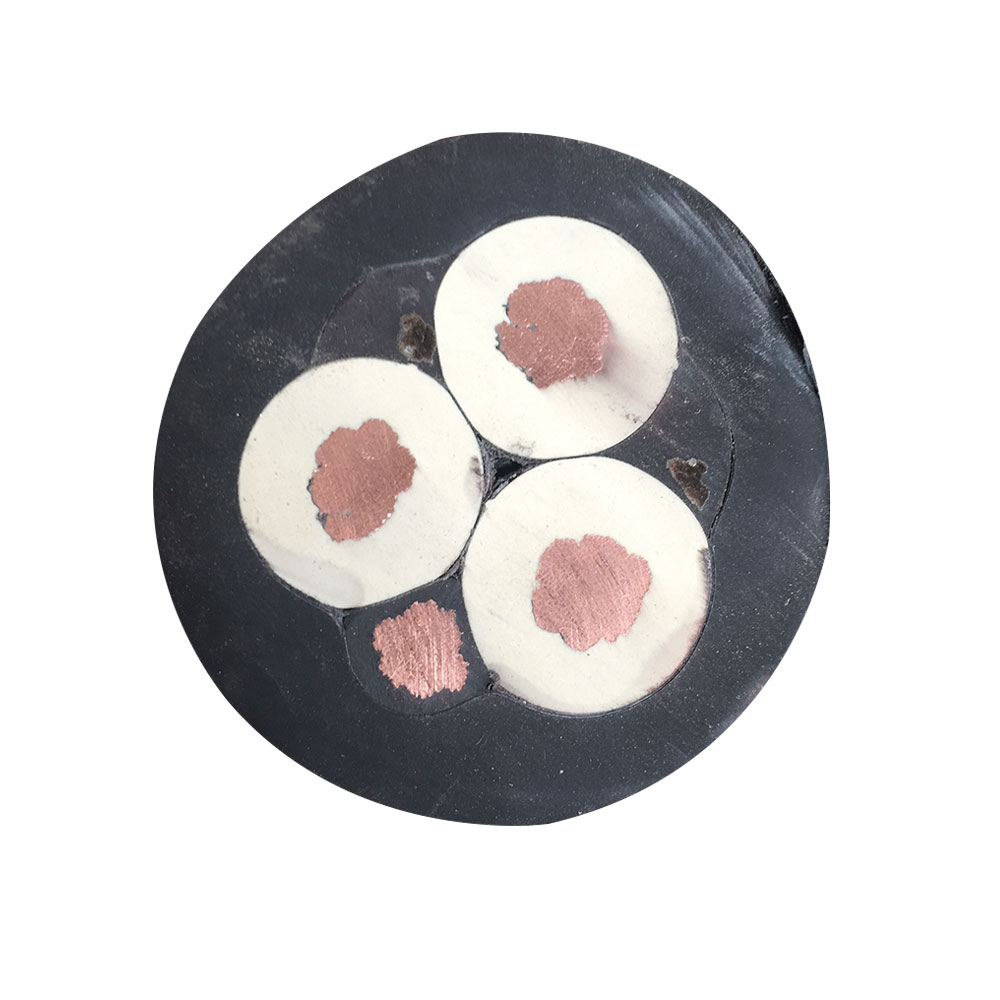

Ovládací kábel spomaľujúci horenie s nie sú jedinou kategóriou produktov – zahŕňajú viacúrovňový klasifikačný systém definovaný normou IEC 60332 a jej čínskym ekvivalentom GB/T 18380, pričom každá vrstva odráža zmysluplne odlišnú úroveň účinnosti požiarnej ochrany. Najbežnejšie špecifikované úrovne sú IEC 60332-1 (test vertikálneho plameňa s jedným káblom), IEC 60332-3 (test vertikálneho šírenia plameňa so združeným káblom) a náročnejšie kategórie IEC 60332-3-22 až 60332-3-25, ktoré sa líšia celkovým objemom materiálu kábla spáleného počas testu. Pochopenie týchto rozdielov je dôležité, pretože kábel, ktorý prejde testom s jedným káblom, môže stále umožniť šírenie požiaru, keď je inštalovaný v hustých káblových žľaboch popri desiatkach iných káblov – presne taký stav, aký sa vyskytuje v priemyselných kontrolných miestnostiach, budovách rozvádzačov a káblových trasách výrobných závodov.
Test zväzku IEC 60332-3 simuluje skutočnú hustotu inštalácie spaľovaním 3,5-metrového vertikálneho rebríka káblov s definovaným celkovým nekovovým objemom na meter žľabu. Kategória A (najprísnejšia) povoľuje objem nekovového kábla až 7 litrov na meter podnosu, zatiaľ čo kategória C povoľuje až 1,5 litra na meter – čím nižší je povolený objem, tým ľahšie je prejsť, pretože existuje menej horľavého materiálu na udržanie plameňa. Určenie kábla kategórie C pre husto obývaný káblový žľab, kde skutočná hustota inštalácie zodpovedá podmienkam kategórie A, je bežným a nebezpečným nesprávnym výpočtom. Inžinieri, ktorí vyberajú ovládacie káble spomaľujúce horenie pre inštalácie žľabov, musia vypočítať skutočný nekovový objem na meter ich zamýšľanej káblovej výplne a priradiť ho k príslušnej testovacej kategórii, nielen špecifikovať „spomaľovač horenia“ ako všeobecnú požiadavku.
Okrem šírenia plameňa prinášajú varianty LSZH (Low Smoke Zero Halogen) a LSHF (Low Smoke Halogen Free) ďalšie výkonové rozmery, ktoré sú v uzavretých zariadeniach stále viac požadované. Štandardné nehorľavé káble s izoláciou z PVC uvoľňujú pri horení plynný chlorovodík a hustý čierny dym – HCl je korozívny pre elektronické zariadenia a jedovatý pre personál a silný dym bráni evakuácii. Formulácie LSZH eliminujú retardéry horenia na báze halogénov v prospech systémov na minerálnej báze (typicky trihydrát hliníka alebo hydroxid horečnatý), ktoré pri spaľovaní uvoľňujú skôr vodnú paru ako kyslé plyny. Zhishang Cable vyrába varianty na báze PVC aj LSZH nehorľavý ovládací kábel s, pričom výber materiálu zodpovedá špecifickým environmentálnym a regulačným požiadavkám každého projektu.
Ako prísady spomaľujúce horenie ovplyvňujú elektrické a mechanické vlastnosti káblov
Dosiahnutie retardácie horenia v zlúčeninách izolácie a plášťa káblov nie je chemicky neutrálne – prísady, ktoré potláčajú spaľovanie, interagujú s polymérnou matricou spôsobmi, ktoré ovplyvňujú dielektrické vlastnosti, flexibilitu a dlhodobé starnutie. Tento kompromis je obzvlášť významný v aplikáciách riadiacich káblov, kde izolačný odpor, kapacita medzi vodičmi a integrita signálu v konfiguráciách s viacerými jadrami sú funkčné požiadavky, ktoré nemožno ohroziť pri dosahovaní samotného požiarneho výkonu.
V halogénovaných zmesiach spomaľujúcich horenie (na báze PVC) sa oxid antimonitý bežne používa ako synergista spomaľujúci horenie spolu s chlórom, ktorý je už prítomný v PVC. Vysoké zaťaženie oxidom antimonitým, hoci je účinné pri potlačovaní vznietenia, zvyšuje permitivitu izolácie a znižuje objemový odpor, čo môže zvýšiť kapacitné spojenie medzi susednými vodičmi vo viacžilových riadiacich kábloch. Pre riadiace obvody prenášajúce analógové signály nízkej úrovne alebo vysokorýchlostnú sériovú komunikáciu táto zvýšená kapacita na jednotku dĺžky zvyšuje útlm signálu a obmedzuje použiteľnú dĺžku kábla. Aby sa predišlo tomuto výsledku, je potrebné špecifikovať hrúbku steny izolácie a zloženie zmesi s ohľadom na skutočnú frekvenciu signálu – nielen triedu plameňa.
Zlúčeniny LSZH založené na systémoch minerálnych plnív predstavujú iný súbor kompromisov. Trihydrát hliníka (ATH) musí byť naplnený vo veľmi vysokých koncentráciách (zvyčajne 50 – 65 % hmotnosti polymérnej zlúčeniny), aby sa dosiahla významná retardácia horenia prostredníctvom jeho endotermického rozkladu. Pri týchto úrovniach zaťaženia sa zmes stáva tuhšou a krehkejšou ako neplnené polyméry, čo znižuje pružnosť a výkonnosť pri nízkych teplotách. Výrobcovia to riešia pomocou elastomérnych základných polymérov (EVA, EBA alebo TPE) a povrchovo upravených častíc plniva, ktoré zlepšujú disperziu a znižujú penalizáciu tuhosti. Výsledkom je zlúčenina, ktorá môže dosiahnuť horľavosť podľa normy IEC 60332-3 a zhodu s ohybom za studena podľa normy IEC 60811 – ale iba vtedy, ak je formulácia navrhnutá špeciálne pre túto rovnováhu a nie je zostavená z komponentov komodít. Anhui Zhishang Cable Technology Co., Ltd. overuje výkonnosť zmesi prostredníctvom plameňového aj mechanického testovania, a nie spoliehania sa len na certifikáciu dodávateľa materiálu, čím sa zaisťuje, že hotový kábel spĺňa všetky špecifikované parametre súčasne.
| Typ zlúčeniny | Mechanizmus spomaľujúci horenie | Vplyv na flexibilitu | Emisie plynu pri spaľovaní |
|---|---|---|---|
| FR-PVC | Halogénový plyn prerušuje spaľovací reťazec | Mierne; závislé od zmäkčovadla | HCl, hustý čierny dym |
| LSZH / ATH-plnené | Endotermický rozklad, vodná para | Znížená; vyžaduje elastomérny základ | Vodná para, nízka dymivosť, žiadna HCl |
| LSZH / MDH-plnené | Endotermický rozklad, vyšší teplotný rozsah | Podobne ako ATH; lepšie pri vysokej teplote | Vodná para, nízka dymivosť, žiadna HCl |
| Na báze fosforu (napučiavacie) | Uhoľná vrstva tvorí, izoluje povrch | Dobrý; potrebná nižšia náplň plniva | Nízka dymivosť, bez halogénov |
Konfigurácie tienenia v kábloch spomaľujúcich horenie a ich vplyv na výkon EMI
Ovládacie káble v priemyselných prostrediach fungujú spolu s pohonmi s premenlivou frekvenciou, vysokoprúdovými spínacími zariadeniami a napájacími káblami – všetky generujú elektromagnetické rušenie, ktoré môže poškodiť nízkoúrovňové riadiace signály, ak je tienenie nedostatočné. V nehorľavých riadiacich kábloch musí byť tienenie navrhnuté nielen pre elektrický výkon, ale aj pre kompatibilitu s konštrukciou spomaľujúcou horenie okolo neho: tieniaci zvodový drôt, spojovacie pásky a akékoľvek kovové prvky všetky interagujú s celkovým správaním sa kábla pri požiari a nesmú vytvárať tepelné mosty alebo lokalizované zápalné body, ktoré by podkopali menovitý plameňový výkon kábla.

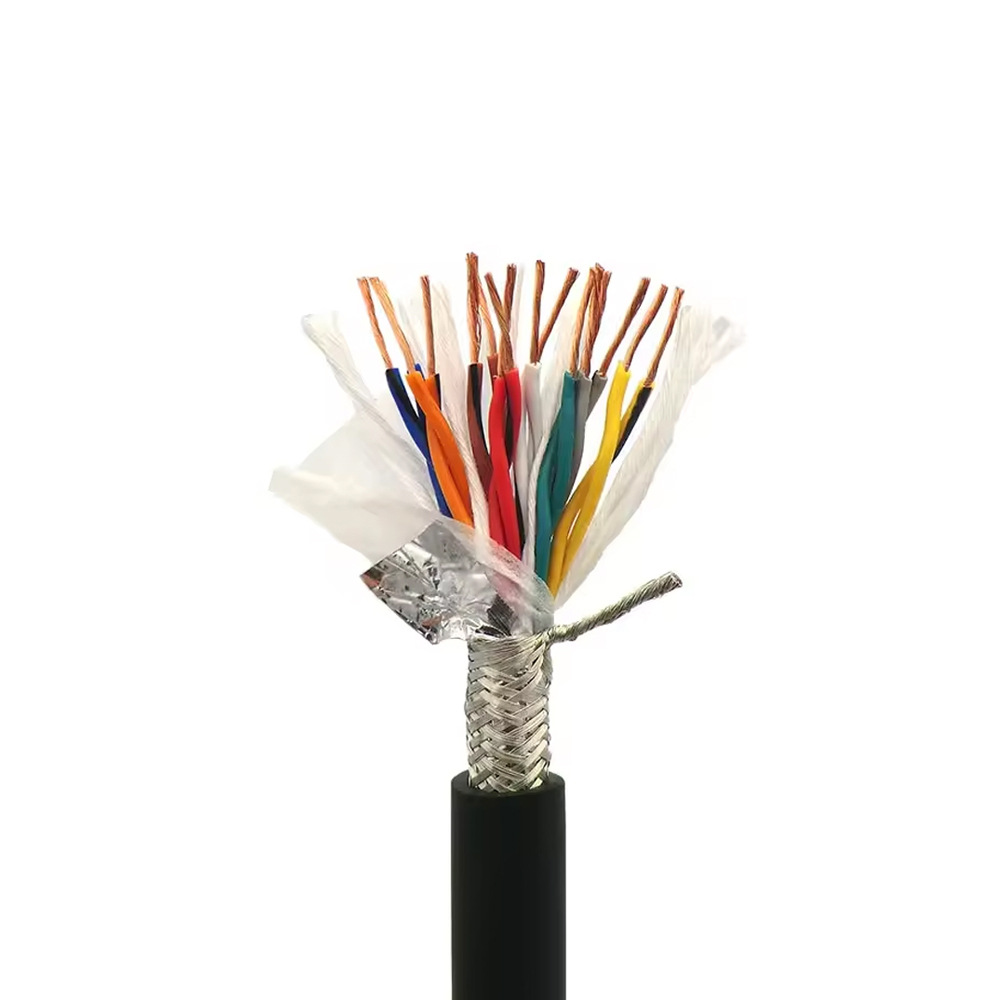

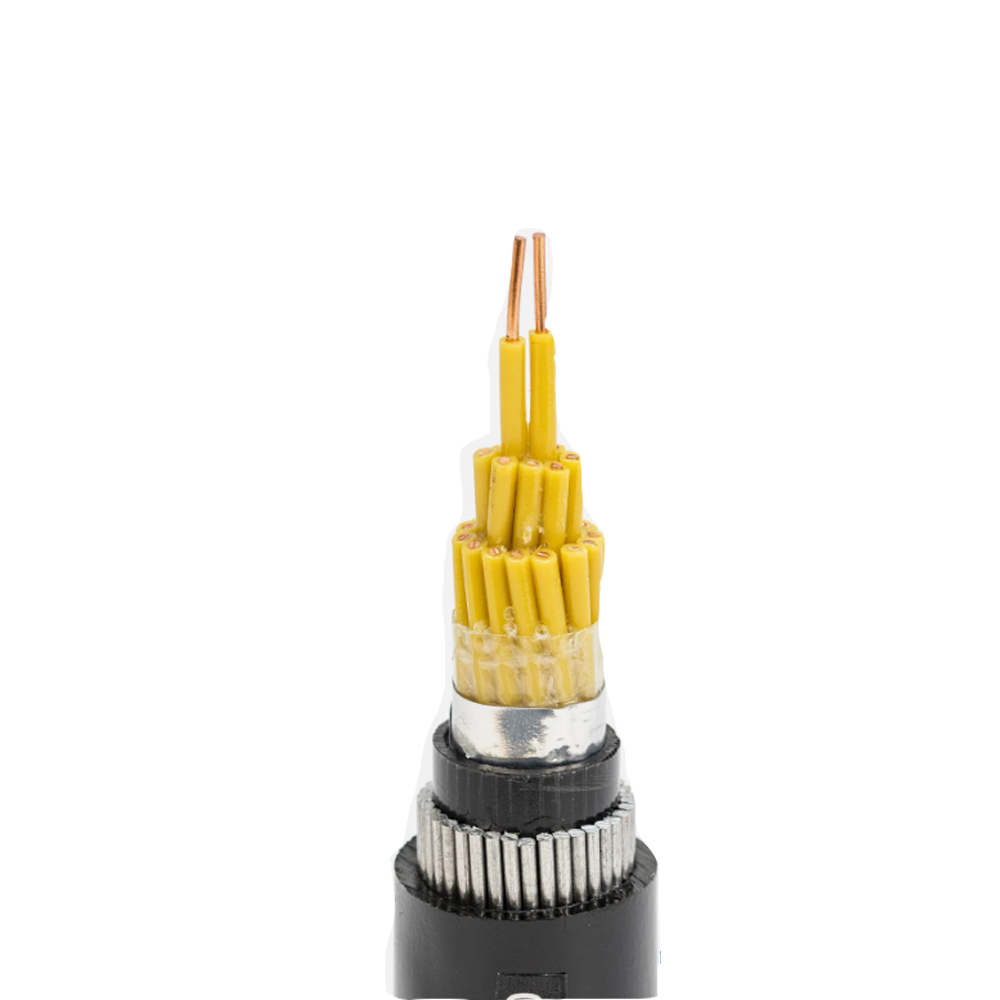

Dve dominantné tieniace konštrukcie v nehorľavých riadiacich kábloch sú celkovo hliníkovo-polyesterové (Al/PET) fóliové tienenia s odtokovým drôtom a celkové alebo jednotlivé pocínované medené tienenia. Fóliové štíty poskytujú takmer 100% optické pokrytie a sú účinné proti kapacitne viazanému vysokofrekvenčnému rušeniu, ale ich mechanická tuhosť ich robí náchylnými na roztrhnutie v spoji prekrytia štítu počas opakovaného ohýbania alebo ťahania pri inštalácii. Pletené tienenia majú nižšie optické pokrytie (zvyčajne 85–95 %), ale ponúkajú oveľa lepšiu mechanickú odolnosť a nižšiu odolnosť tienenia, čo zlepšuje výkon proti indukčne viazanému nízkofrekvenčnému rušeniu. Pre káble inštalované v pevných trasách v rozvádzačoch alebo skriniach DCS je vo všeobecnosti postačujúca konštrukcia s fóliou a odtokom; pre káble vedené cez potrubie alebo vystavené pohybu počas údržby sa uprednostňujú opletené tienenia.
Viacžilové riadiace káble používané na prenos analógového signálu (4–20 mA slučky, termočlánkové obvody, RTD pripojenia) často vyžadujú okrem celkového tienenia aj individuálne párové tienenie. Jednotlivé párové tienenia zabraňujú presluchom medzi okruhmi medzi signálovými pármi v rámci toho istého kábla – čo je významný problém, keď vysokoúrovňové signály (napríklad 24V digitálne I/O) a nízkoúrovňové analógové signály (výstupy termočlánkov v milivoltovom rozsahu) zdieľajú spoločný kábel. Odtokový vodič pre každé jednotlivé tienenie musí byť pripojený k zemi len na jednom konci, aby sa zabránilo vzniku prúdových slučiek v tieni, ktoré by znovu zaviedli nízkofrekvenčný šum, ktorý malo tienenie blokovať. Táto disciplína uzemnenia je rovnako dôležitá ako samotný materiál tienenia a musí byť jasne špecifikovaná v dokumentácii na inštaláciu a ukončenie káblov.
Bežné konfigurácie tienenia a typické aplikácie
- Celkový drenážny drôt Al/PET fólie: Cenovo výhodná vysokofrekvenčná ochrana proti EMI; vhodné pre pevné vedenia signálových káblov DCS/PLC; náchylné na poškodenie fólie pri opakovanom ohýbaní.
- Celkový pocínovaný medený oplet: Lepšia mechanická odolnosť a účinnosť nízkofrekvenčného tienenia; uprednostňuje sa pre inštalácie potrubí alebo prostredia s významnými zdrojmi rušenia 50/60 Hz.
- Celkový oplet z fólie (dvojitý štít): Najvyššia medziobvodová izolácia; potrebné, keď zmiešané úrovne signálu zdieľajú kábel; používané v presných analógových prístrojových slučkách.
- Netienené (tienené iba pancierovaním): Vhodné pre digitálne riadiace signály s vlastnou odolnosťou voči šumu (napr. prepínanie 24 V DC); nie je vhodný pre analógové meracie obvody.
Stratégie počtu jadier a zoskupení pre inštalácie viacokruhových riadiacich káblov
Rozhodnutie, či použiť veľa káblov s malým počtom žíl alebo menej káblov s veľkým počtom žíl pre viacokruhovú riadiacu inštaláciu, má dôsledky na riziko požiaru, prístup k údržbe a dlhodobú flexibilitu, ktorá výrazne presahuje počiatočné náklady na obstarávanie káblov. Husté zväzky jednotlivo opláštených malých káblov v podnose zvyšujú celkový nekovový objem na meter, čím sa zvyšuje efektívna záťaž spaľovania aj v prípade, že každý jednotlivý kábel má hodnotenie spomaľujúce horenie. Konsolidácia obvodov do menšieho počtu viacžilových káblov znižuje plnenie zásobníka a zaťaženie spaľovaním, ale vytvára jediný bod zlyhania, kde poškodenie jedného kábla môže ovplyvniť viacero nesúvisiacich obvodov súčasne.
Praktický prístup používaný v spracovateľskom priemysle a zariadeniach na výrobu energie je zoskupiť okruhy podľa funkčného systému a nie podľa geografickej blízkosti, so samostatnými káblami pre okruhy kritické z hľadiska bezpečnosti (núdzové vypnutie, detekcia požiaru a plynu) a prevádzkové riadiace okruhy (procesné riadiace slučky, spúšťače motorov, prístrojové vybavenie). Toto oddelenie zaisťuje, že porucha jedného kábla nemôže súčasne deaktivovať funkciu riadenia procesu a jeho bezpečnostnú zálohu. Zjednodušuje tiež vyhľadávanie porúch a výmenu káblov, pretože porucha v jednej funkčnej skupine nevyžaduje narušenie elektroinštalácie inej. Mnohé inštalačné normy – vrátane IEC 60364 a technických noriem špecifických pre zariadenia v petrochemickom a energetickom sektore – výslovne nariaďujú tento druh segregácie okruhov.
