Znalosť odvetvia
Ako geometria krútených párov riadi presluchy v komunikačných kábloch
Základný mechanizmus odmietnutia šumu v krútenej dvojlinke komunikačný drôt nie je krútenie samotné v izolácii – je to konzistencia geometrie krútenia po celej dĺžke kábla. Dĺžka zákrutu každého páru (vzdialenosť potrebná na jeden úplný zákrut o 360°) určuje frekvenciu, pri ktorej pár najúčinnejšie ruší rušenie v bežnom režime. Keď je pár vystavený vonkajšiemu elektromagnetickému poľu, indukované napätie v jednom polovičnom zákrute je rovnaké a opačné ako indukované napätie v susednom polovičnom zákrute a tieto dva sa rušia. Toto zrušenie je účinné len vtedy, ak je dĺžka pokládky jednotná; variácie v dĺžke uloženia vytvárajú body, kde je zrušenie neúplné, čo umožňuje, aby sa zvyškový šum javil ako diferenciálne rušenie signálu.
Vo viacerých pároch komunikačné káble , rôznym párom sú priradené rôzne dĺžky položenia, aby sa znížili presluchy medzi pármi - spojenie energie signálu z jedného páru do susedného páru. Ak by dva páry mali rovnakú dĺžku uloženia, ich vzájomná indukčná a kapacitná väzba by bola maximalizovaná a koherentná, čo by vytváralo silné presluchy po celej dĺžke kábla. Priradením rôznych dĺžok položenia (napríklad 12 mm, 16 mm, 20 mm a 26 mm v štvorpárovom kábli) sa spojenie medzi akýmikoľvek dvoma pármi čiastočne zruší, pretože relatívna fáza medzi nimi sa nepretržite otáča pozdĺž dĺžky kábla. Tento princíp je dôvodom, prečo jednoduché opätovné skrútenie poškodeného páru počas opravy v teréne – bez replikácie pôvodnej dĺžky a konzistencie uloženia – znižuje výkon presluchov opraveného segmentu v porovnaní s káblom vyrobeným vo výrobe.
Rovnováha krúteného páru - stupeň, v ktorom sú dva vodiče elektricky symetrické - je samostatný, ale súvisiaci parameter. Nerovnováha spôsobuje, že časť diferenciálneho signálu sa konvertuje do bežného režimu a naopak, jav nazývaný konverzia režimu. Vo vysokorýchlostných dátových aplikáciách vytvára konverzia režimov stratu návratu a degradáciu straty pri vložení, ktorú nemožno opraviť vyrovnaním na prijímači. Dosiahnutie vysokej rovnováhy párov si vyžaduje dôslednú kontrolu konzistencie priemeru vodiča, excentricity izolačnej steny (stupeň, v ktorom je izolácia vycentrovaná na vodiči) a izolačných dielektrických vlastností vo fáze výroby. Izolačná stena, ktorej hrúbka sa po obvode vodiča mení o viac ako ±0,02 mm, prináša merateľnú nerovnováhu párov pri frekvenciách nad 100 MHz.
Rozdiely v hodnotení kategórie v dátových kábloch a v tom, čo každý prah šírky pásma skutočne vyžaduje
Kategórie ethernetových káblov (Cat5e, Cat6, Cat6A, Cat7, Cat8) sú definované ich prenosovým výkonom až do špecifikovanej šírky pásma a každý krok nahor v kategórii zahŕňa špecifické konštrukčné zmeny – nielen prísnejšie tolerancie rovnakého dizajnu. Pochopenie zmien na každej úrovni pomáha tímom obstarávateľov vyhodnotiť, či je pre danú aplikáciu skutočne potrebná vyššia kategória alebo či je špecifikovaná konzervatívne bez technického opodstatnenia.
| Kategória | Šírka pásma | Maximálna rýchlosť prenosu dát | Kľúčový konštrukčný rozdiel | Štandardné |
| Cat5e | 100 MHz | 1 Gbps | Prísnejšie limity NEXT vs Cat5; nie je potrebný oddeľovač spline | TIA-568-C.2 / IEC 61156-5 |
| Cat6 | 250 MHz | 1 Gbps / 10 Gbps (≤55 m) | Cross-filler spline oddeľuje páry; väčší vonkajší priemer (~6,2 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat6A | 500 MHz | 10 Gbps (100 m) | Musí spĺňať limity pre mimozemské presluchy (AXT); tienené alebo väčšie OD UTP (~8 mm) | TIA-568-C.2 / IEC 61156-5 |
| Cat7 | 600 MHz | 10 Gbps (100 m) | Individuálne párové tienenie (FTP/SSTP) povinné; vyžaduje konektor GG45 alebo TERA | ISO/IEC 11801 Trieda F |
| Cat8 | 2000 MHz | 25/40 Gbps (30 m) | S/FTP konštrukcia povinná; navrhnuté pre použitie v top-of-rack dátových centrách | TIA-568-C.2-1 / ISO/IEC 11801-3 |
Jedným konštrukčným detailom, ktorý výrazne ovplyvňuje inštaláciu v teréne, je krížová výplňová drážka predstavená v Cat6. Tento plastový oddeľovač v tvare X prechádza pozdĺž jadra kábla a fyzicky izoluje každý zo štyroch skrútených párov v jeho vlastnom kvadrante, čím sa znižuje kapacitné spojenie páru s párom. Drážkovanie je nevyhnutné na dosiahnutie 250 MHz NEXT limitov Cat6, ale zvyšuje priemer a tuhosť kábla, znižuje flexibilitu ohybu v porovnaní s Cat5e a vyžaduje kompatibilné ukončovacie nástroje, ktoré dokážu správne usadiť páry okolo drážky v konektore RJ45 alebo lichobežníkovom konektore. Inštalatéri, ktorí podceňujú tento rozdiel v tuhosti, často spôsobujú poškodenie inštalácie – zalomené vodiče, príliš ohnuté páry v koncových bodoch – ktoré prejdú vizuálnou kontrolou, ale znížia parametre vložného útlmu a straty pri spätnom toku pod prahovú hodnotu Cat6.
Cat6A zavádza ďalší výkonnostný parameter, ktorý chýba v nižších kategóriách: mimozemský presluch (AXT), ktorý meria signálovú väzbu medzi susednými káblami vo zväzku, a nie medzi pármi v rámci jedného kábla. Splnenie limitov AXT vyžaduje buď tienenú konštrukciu (S/FTP alebo F/UTP) alebo výrazne väčší priemer netieneného kábla, ktorý zvyšuje fyzické oddelenie medzi káblami. To je dôvod, prečo majú netienené káble Cat6A vonkajší priemer 7,5–8,5 mm v porovnaní s 5,5–6,2 mm pre Cat6 – väčší priemer je mechanickým prostriedkom na dosiahnutie súladu s AXT bez tienenia.
Útlm signálu v komunikačných kábloch: Hlavné príčiny a ako ho výrobcovia kontrolujú
Útlm (útlm) v komunikačnom kábli nie je jediný jav, ale súčet troch fyzicky odlišných stratových mechanizmov, z ktorých každý reaguje odlišne na zmeny veľkosti vodiča, izolačného materiálu a prevádzkovej frekvencie. Pochopenie jednotlivých prispievateľov umožňuje konštruktérom káblov vykonávať cielené vylepšenia namiesto jednoduchého zvyšovania prierezu vodičov – čo zvyšuje náklady, hmotnosť a priemer kábla, pričom problém rieši len čiastočne.
Strata (ohmického) vodiča
Strata jednosmerného odporu dominuje pri nízkych frekvenciách a klesá so zväčšujúcim sa prierezom vodiča. Pri vyšších frekvenciách skin efekt sústreďuje tok prúdu do čoraz tenšej povrchovej vrstvy vodiča, čím sa účinne zmenšuje prierez vodiča a zvyšuje sa odpor nad jeho jednosmernú hodnotu. Pri 100 MHz je hĺbka plášťa v medi približne 6,6 μm – čo znamená, že pre typický vodič s priemerom 0,5 mm tečie viac ako 95 % prúdu v tenkej prstencovej oblasti blízko povrchu vodiča. To je dôvod, prečo je kvalita povrchu vodiča dôležitá pre vysokofrekvenčné komunikačné káble: drsnosť povrchu na stupnici hĺbky plášťa (oxidácia, stopy po lisovaní, povrchové nečistoty) vytvára dodatočný odpor, ktorý nie je prítomný pri meraní jednosmerného odporu. Výrobcovia vysokofrekvenčných komunikačných vodičov špecifikujú kvalitu povrchu vodiča a používajú postupnosť jemnozrnných lisovacích nástrojov, ktoré minimalizujú drsnosť povrchu na konečnom vodiči.
Dielektrická strata
Dielektrické straty vznikajú z energie rozptýlenej v izolačnom materiáli, keď striedavé elektrické pole cyklicky polarizuje a uvoľňuje molekuly polyméru. Je charakterizovaná stratovým tangentom (tan δ) izolačného materiálu a zvyšuje sa lineárne s frekvenciou – na rozdiel od straty vodiča, ktorá sa zvyšuje s druhou odmocninou frekvencie. Pri nízkych frekvenciách je dielektrická strata pre väčšinu káblových izolácií zanedbateľná, ale pri frekvenciách nad niekoľko stoviek MHz sa stáva dominantným stratovým mechanizmom. Pevný polyetylén (PE) má veľmi nízku stratovú tangentu (~0,0002), čo z neho robí preferovanú izoláciu pre vysokofrekvenčné komunikačné káble. Penový PE, kde vzduchové bubliny nahrádzajú časť pevného polyméru, znižuje efektívnu dielektrickú konštantu z ~2,3 na ~1,5 a ďalej znižuje stratovú tangentu v pomere k percentu peny – preto vysokovýkonné RF koaxiálne káble a prémiové káble Cat6A používajú penovú PE izoláciu. PVC so stratovým tangentom 0,05–0,10 je pre vysokofrekvenčné signálne káble nevhodné práve z tohto dôvodu.
Strata žiarenia
K strate žiarenia dochádza, keď kábel funguje ako neúmyselná anténa, ktorá vyžaruje časť energie signálu do okolitého priestoru. Vo vyvážených krútených pároch káblov je strata žiarenia riadená vyvážením párov - dobre vyvážený pár vytvára rovnaké a opačné polia, ktoré sa rušia vo vzdialenom poli, čo vedie k takmer nulovému vyžarovaniu. Ako je uvedené v súvislosti s geometriou párov, excentricita izolácie a variácie priemeru vodičov sú primárne výrobné faktory, ktoré zhoršujú rovnováhu párov a následne zvyšujú straty žiarenia pri vysokých frekvenciách. V koaxiálnych kábloch je strata žiarenia riadená percentom pokrytia štítom a kontinuitou spojenia medzi štítom a konektorom na zakončeniach.
Možnosti tienenia v komunikačných kábloch a ako fungujú konvencie pomenovania
Konvencia pomenovania pre tienené komunikačné káble bola štandardizovaná normou ISO/IEC 11801 pomocou dvojdielneho kódu: ako prvý je uvedený celkový typ tienenia kábla, za ním nasleduje lomka, za ním nasleduje typ tienenia pre jednotlivé páry a potom „TP“ pre krútenú dvojlinku. Avšak staré pomenúvacie konvencie a terminológia špecifická pre výrobcu stále vo veľkej miere kolujú, čo spôsobuje zmätok počas špecifikácie a obstarávania. Nasledujúce rozdelenie zahŕňa najčastejšie sa vyskytujúce konštrukcie:
- U/UTP (netienený/netienený skrútený pár): Žiadny celkový štít, žiadne jednotlivé párové štíty. Štandardná netienená konštrukcia Cat5e a Cat6. Spolieha sa výlučne na vyváženie párov a geometriu krútenia na potlačenie hluku. Vhodné pre väčšinu kancelárskych a ľahkých priemyselných prostredí s miernym EMI. Označuje sa tiež ako UTP.
- F/UTP (Fólia celkovo/Netienené páry): Všetky páry obklopuje celkové tienenie z hliníkovej polyesterovej fólie s odtokovým drôtom na ukončenie. Jednotlivé páry sú netienené. Táto konštrukcia poskytuje efektívne potlačenie EMI v spoločnom režime (ochrana kábla pred vonkajším rušením), ale nerieši mimozemské presluchy medzi pármi v kábli. Predtým nazývané FTP alebo skrínované UTP (ScTP). Bežné v dizajnoch Cat6A F/UTP, ktoré spĺňajú požiadavky AXT vďaka priemeru kábla a nie párovému tieneniu.
- S/FTP (vrkoč celkovo/fóliové jednotlivé páry): Celkové opletené tienenie (meď alebo pocínovaná meď) plus jednotlivé fóliové tienenia na každom páre. Najkomplexnejšia konštrukcia tienenia dostupná v krútených pároch káblov. Jednotlivé párové fólie úplne eliminujú mimozemské presluchy z páru do páru, zatiaľ čo celkové opletenie poskytuje nízkoimpedančné uzemnenie a mechanickú ochranu jednotlivých fólií. Vyžaduje sa špecifikáciami Cat7 a Cat8. Zakončenie je podstatne zložitejšie ako UTP — každý pár fólií musí byť ukončený samostatne a opletenie musí byť na oboch koncoch správne zviazané.
- SF/FTP (vrkočová fólia celkovo / jednotlivé páry fólie): Pridáva fóliovú vrstvu medzi jednotlivé párové fólie a vonkajší oplet, čím poskytuje druhú vrstvu celkového tienenia. Používa sa v prostrediach s extrémne vysokým EMI alebo pre špecializované bezpečnostné aplikácie, kde musí byť zachovaná účinnosť štítu vo veľmi širokom frekvenčnom rozsahu.
Praktické hľadisko inštalácie, ktoré sa často prehliada: tienené komunikačné káble poskytujú svoj menovitý tieniaci výkon len vtedy, keď je tienenie nepretržite uzemnené na oboch koncoch (pre potlačenie EMI) alebo na jednom konci (aby sa zabránilo rušeniu zemnej slučky v aplikáciách audio a nízkofrekvenčných signálov). Tienený kábel s nepripojeným drenážnym vodičom alebo nesprávne pripojeným tieniacim konektorom funguje horšie ako ekvivalentný netienený kábel v mnohých scenároch EMI, pretože plávajúce tienenie funguje ako parazitná anténa, ktorá sústreďuje interferenčnú energiu v blízkosti signálových vodičov. Správne ukončenie tienenia – nízkoimpedančné spojenie s plášťom konektora s úplným 360° kontaktom, nie pigtailovým vodičom – je rovnako dôležité ako samotná konštrukcia tienenia.
Konštrukcie vonkajších a priamo zakopaných komunikačných káblov a ich poruchové režimy
Komunikačné káble inštalované vonku alebo priamo zakopané v pôde čelia degradačným mechanizmom, ktoré vo vnútorných inštaláciách úplne chýbajú, a káble určené na vnútorné použitie rýchlo zlyhajú, ak sa rozmiestnia v týchto prostrediach. Hlavnými hrozbami sú prenikanie vlhkosti, UV žiarenie, napadnutie hlodavcami a rozdielna tepelná rozťažnosť medzi vrstvami káblov – každá si vyžaduje špecifické konštrukčné protiopatrenia.

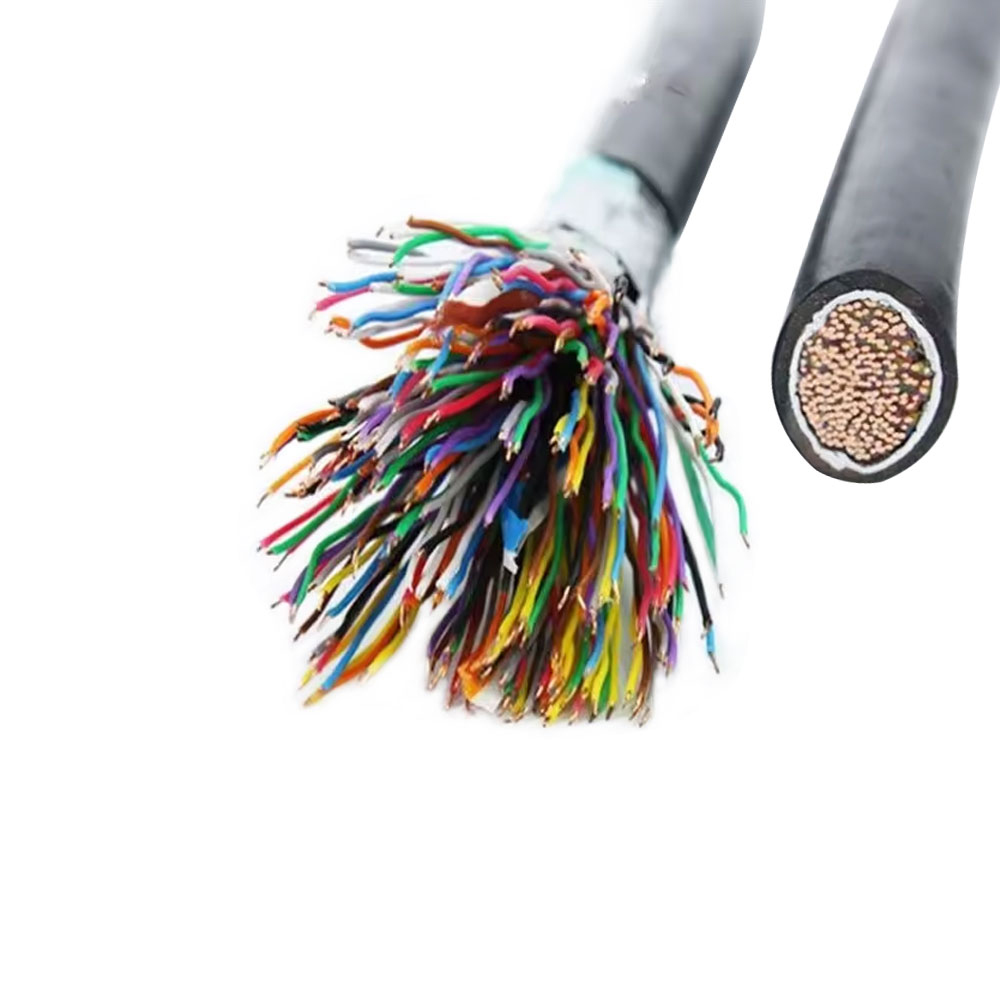

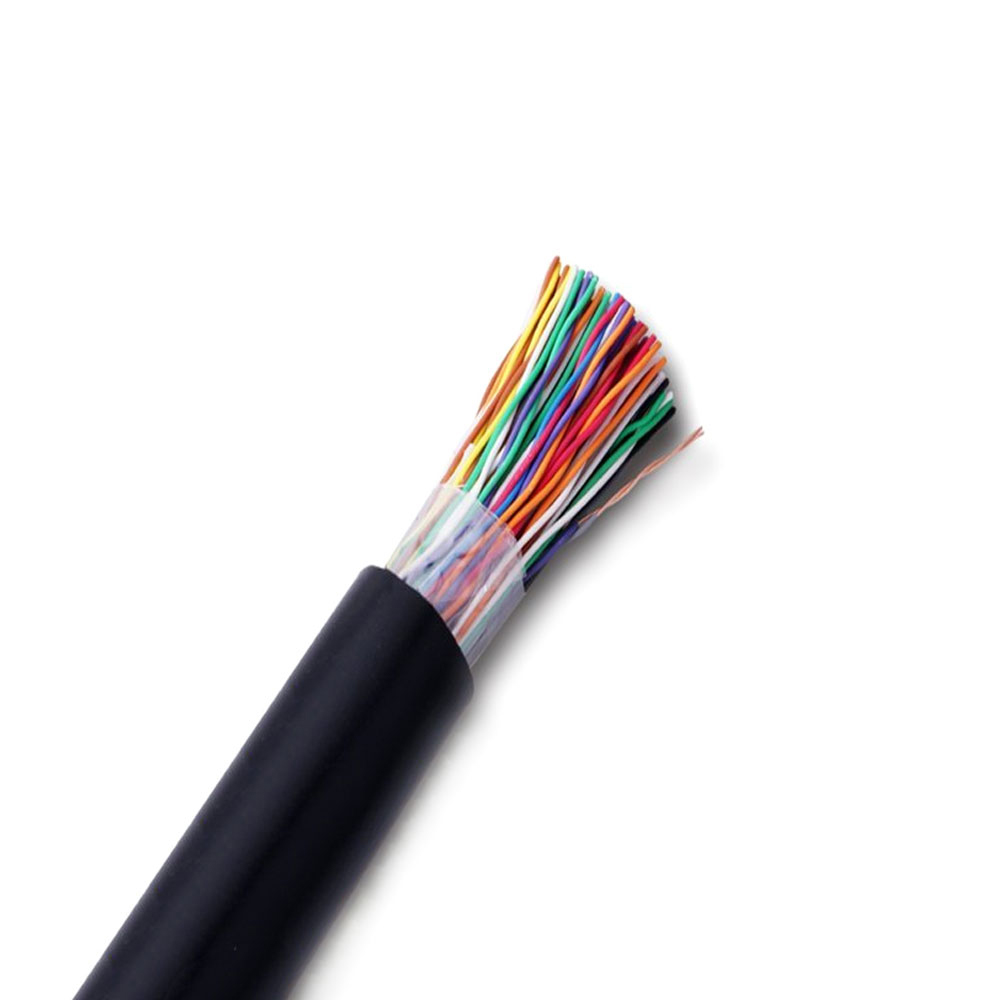

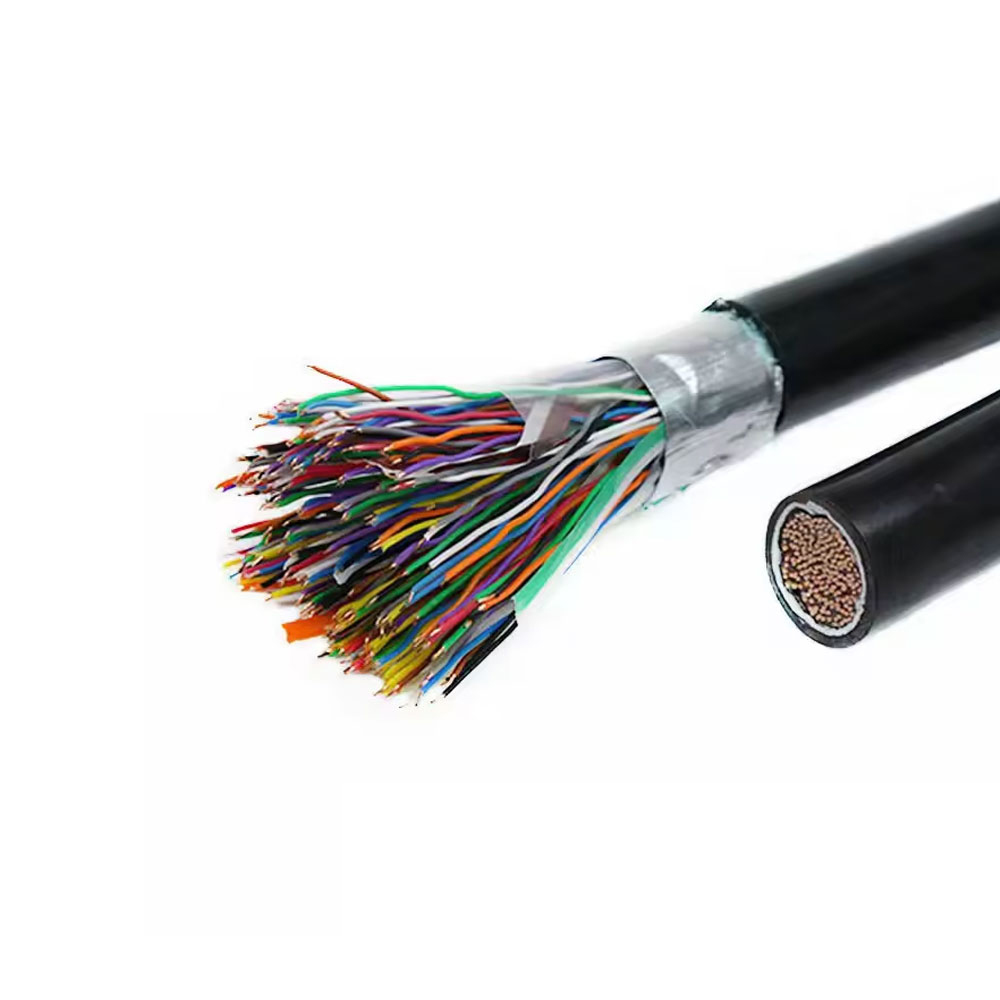

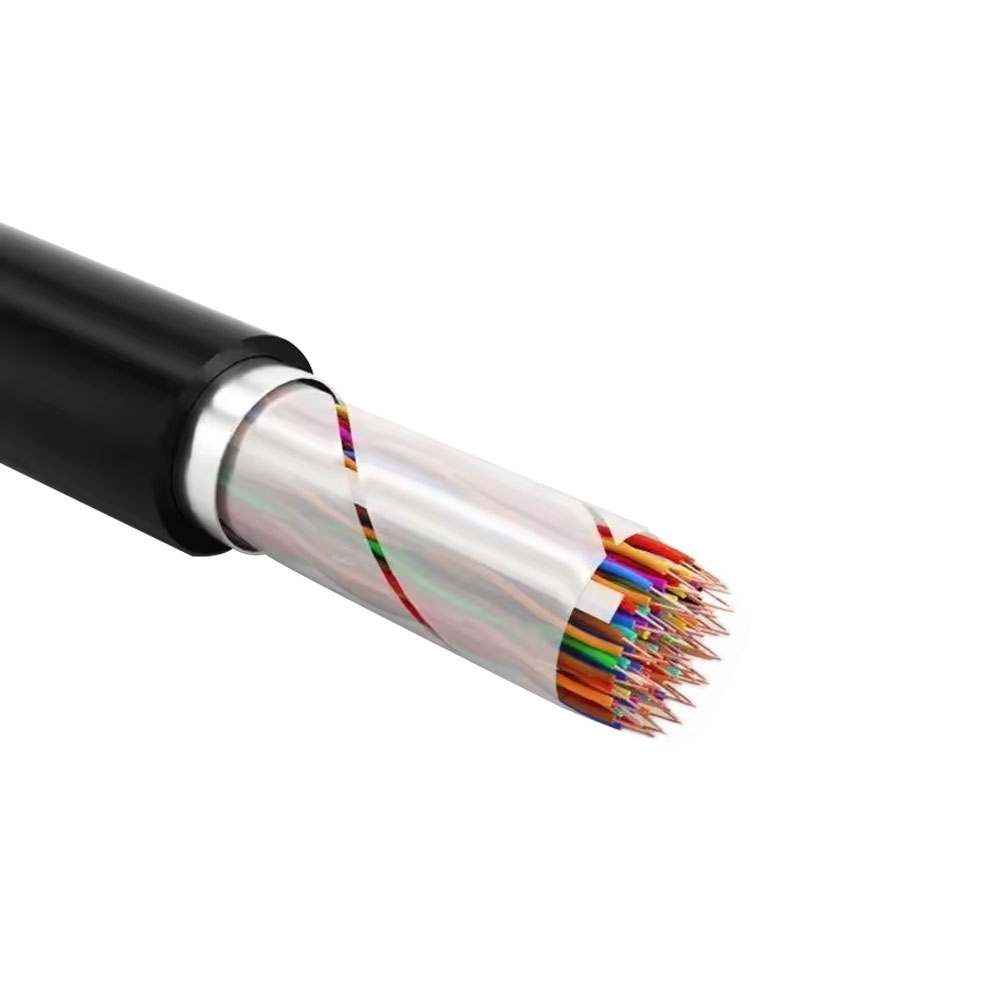

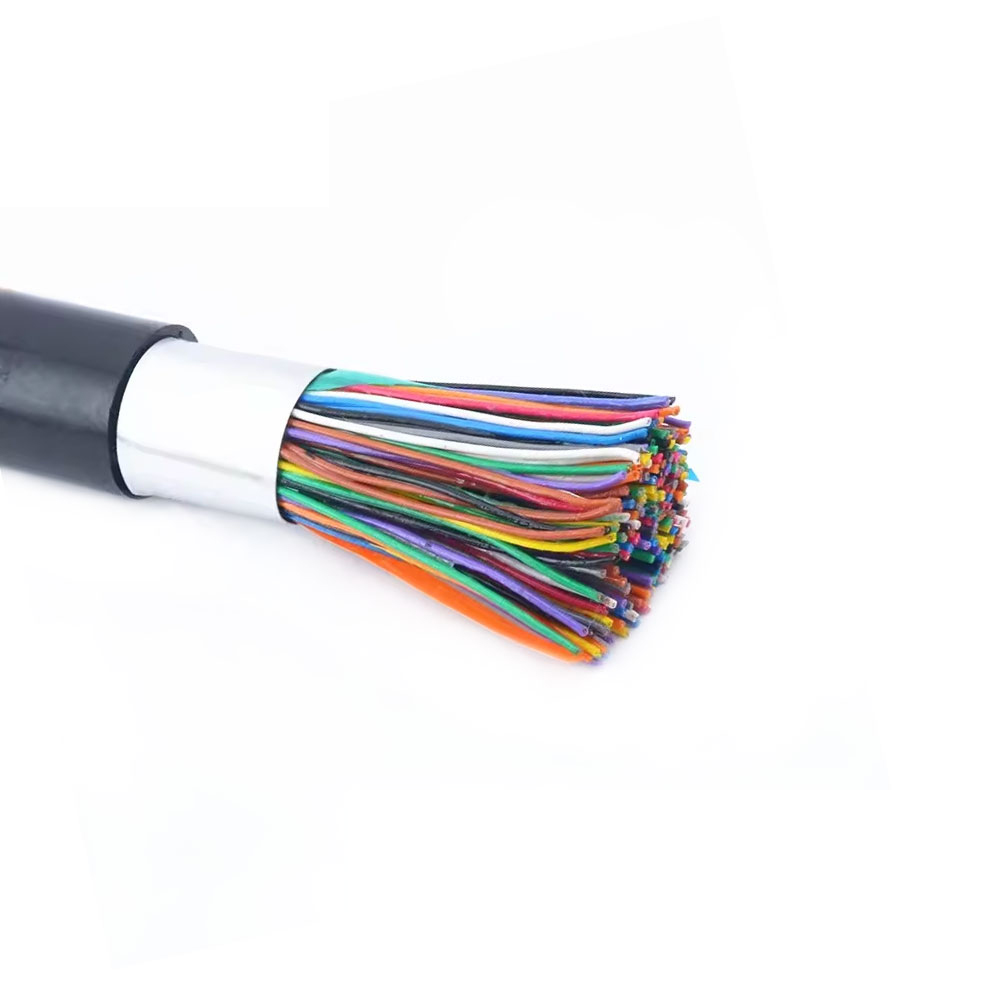

Riadenie vlhkosti v komunikačných kábloch na priame zakopanie je riešené jednou z dvoch stratégií: zaplavením zmesou alebo suchou vodou blokujúcou páskou. Káble zo zaplavovacej zmesi vyplnia všetky medzery v jadre kábla gélom na báze ropy, ktorý je hydrofóbny a zabraňuje migrácii kapilárnej vody po dĺžke kábla. Gél je vysoko účinný, ale spôsobuje značné ťažkosti pri ukončení – zlúčenina sa musí odstrániť z každého konca vodiča pomocou rozpúšťadiel a zvyšky gélu na izolačných povrchoch zhoršujú výkon konektora, ak nie sú úplne vyčistené. Vodotesné páskové systémy používajú superabsorpčné polymérové pásky, ktoré napučiavajú pri kontakte s vlhkosťou, aby utesnili vnútro kábla. Tieto sú čistejšie na ukončenie, ale spoliehajú sa na to, že páska zostane v kontakte s vnútorným povrchom plášťa; migrácia pásky počas inštalácie môže vytvoriť medzery v pokrytí blokujúcim vodu.
Degradácia vonkajších komunikačných káblov UV žiarením je predovšetkým javom plášťa. Štandardné vnútorné káblové plášte používajú PVC alebo PE triedy, ktoré nie sú UV-stabilizované a začnú kriedovať a mikropraskať na povrchu v priebehu 6-18 mesiacov od vonkajšieho pôsobenia. Vonkajšie komunikačné káble používajú zmesi plášťov s pridanými UV absorbérmi a bránenými amínovými svetelnými stabilizátormi (HALS), ktoré zachytávajú UV fotónovú energiu skôr, ako môže prerušiť väzby polymérneho reťazca. Čierno pigmentované polyetylénové plášte dosahujú UV stabilitu vďaka obsahu sadzí (zvyčajne 2–3 % hmotnosti), ktoré absorbujú UV žiarenie v celom príslušnom spektre a sú cenovo najefektívnejším prístupom k UV stabilizácii pre káble, ktoré nebudú vystavené požiadavkám na farbu vo viditeľnom spektre.
Útok hlodavcami je významnou príčinou zlyhania komunikačného kábla v poľnohospodárskom, lesnom a subtropickom prostredí. Hlodavce žuvajú plášte káblov a pancier na materiál hniezd a na udržanie dĺžky rezákov; poškodenie sa zvyčajne sústreďuje v špecifických bodoch útoku a nie je rovnomerne rozložené, čo ho robí neviditeľným meraním odporu kábla, kým kábel nie je fyzicky vykopaný. Možnosti ochrany proti hlodavcom zahŕňajú:
- Oceľové páskové pancierovanie pod vonkajším plášťom, ktoré poskytuje mechanickú odolnosť proti hryzeniu, ale zvyšuje hmotnosť a musí byť chránené proti korózii v kyslých pôdach.

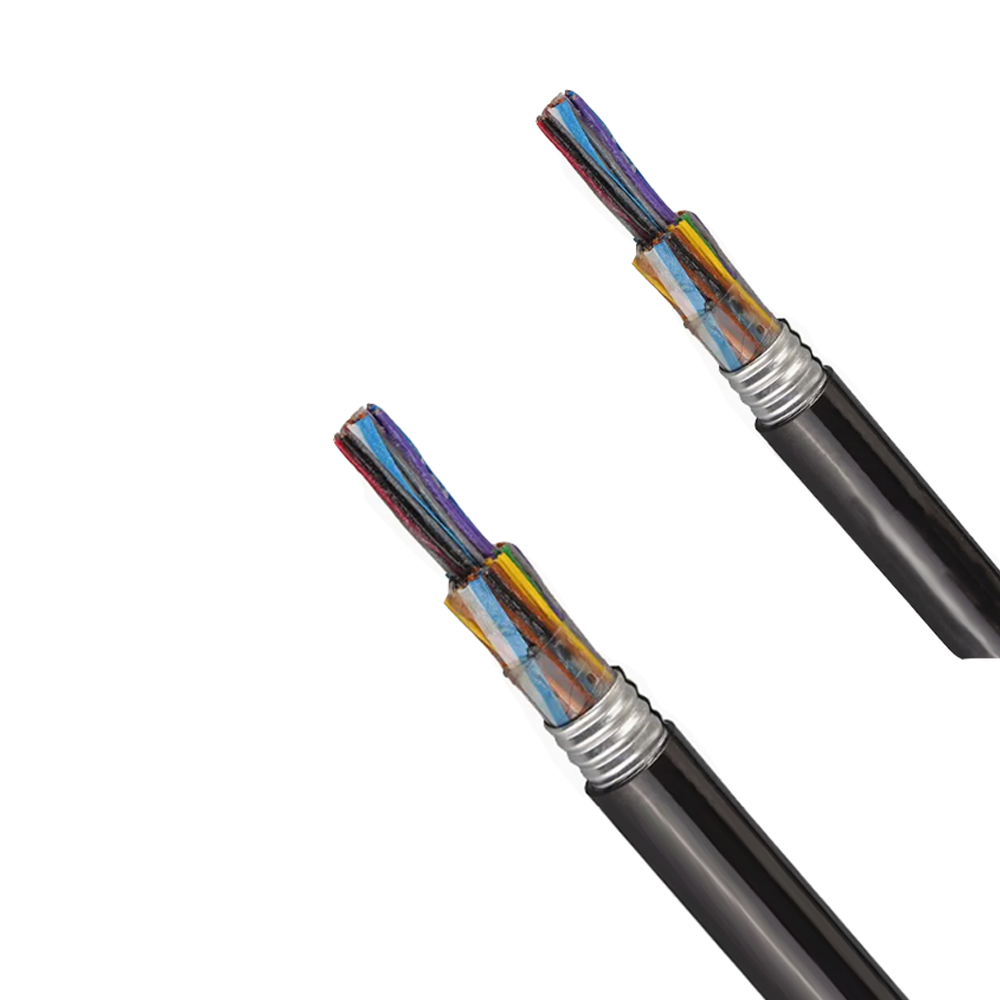

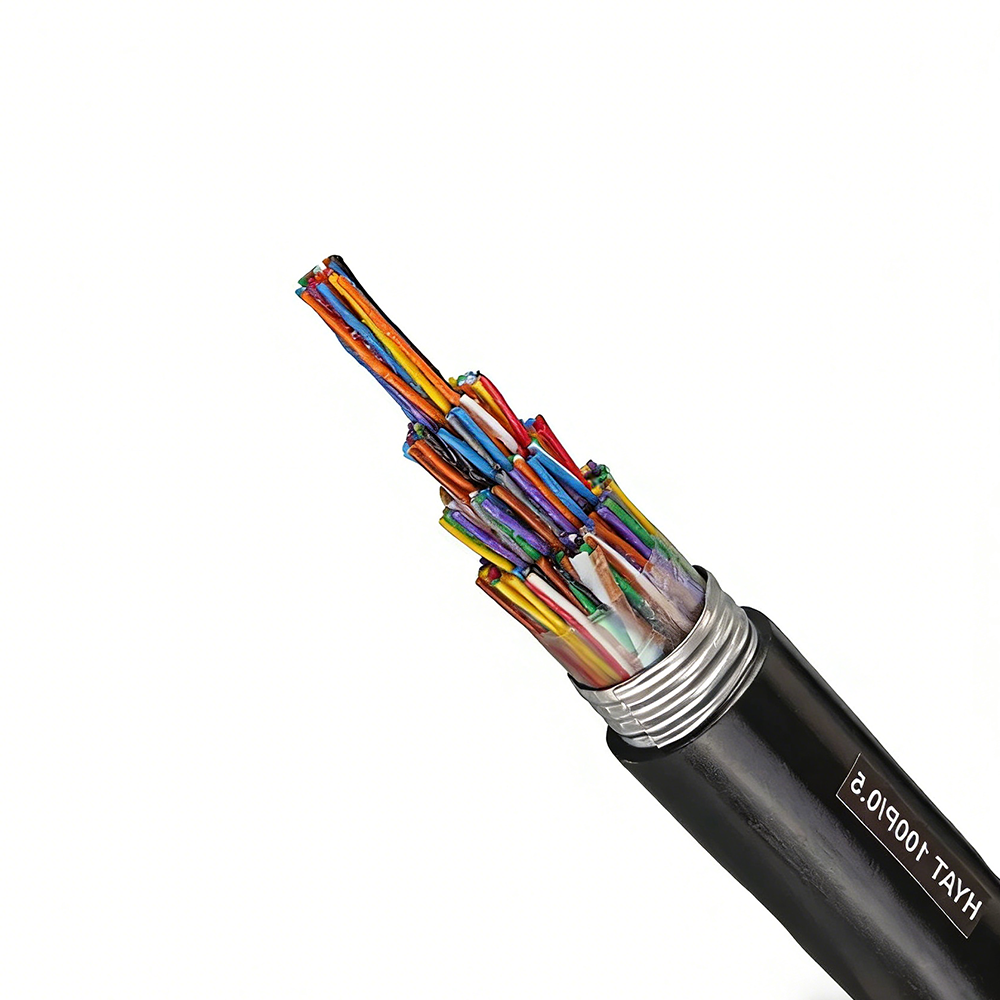

- Pancier z vlnitej ocele (CST), ktorý kombinuje mechanickú ochranu ocele s väčšou flexibilitou ako pancier s plochou páskou, čo uľahčuje inštaláciu okolo ohybov.
- Plášte z polyetylénu s vysokou hustotou (HDPE) s dostatočnou hrúbkou steny (zvyčajne ≥ 2,5 mm), ktoré vďaka vyššej tvrdosti a pevnosti v ťahu odolávajú hryzeniu lepšie ako štandardné zmesi PVC alebo mäkkého PE.
- Bundy z repelentných zmesí, ktoré obsahujú kapsaicín alebo iné chemikálie odpudzujúce chuť – tieto sa používajú na špecifických trhoch a vykazujú rôznu účinnosť v závislosti od prítomných druhov hlodavcov.
Rozdielna tepelná rozťažnosť medzi vrstvami káblov je dlhodobý mechanizmus zlyhania vonkajších káblov vystavených širokým teplotným cyklom. Medené vodiče, PE izolácia, oceľový pancier a plášť z PVC majú rôzne koeficienty tepelnej rozťažnosti. V kábloch, ktoré zažívajú denné výkyvy teplôt o 40 °C alebo viac – bežné pri vystavení priamemu slnečnému žiareniu – môže kumulatívne vzájomné prehýbanie vrstiev v priebehu rokov prevádzky spôsobiť pozdĺžne rozštiepenie plášťa alebo vytvorenie únavových trhlín na pancieri. Tento spôsob poruchy je najbežnejší v pevných bodoch, ako sú vstupy do potrubí alebo na miestach káblových svoriek, kde je tepelná rozťažnosť mechanicky obmedzená. Vonkajšie komunikačné káble pre prostredia s vysokými teplotami by mali používať materiály plášťa s vysokým predĺžením pri pretrhnutí (zvyčajne > 250 %), aby sa prispôsobili rozdielnej expanzii bez praskania.
Charakteristická impedancia v komunikačných kábloch: Čo ju určuje a prečo nesúlady spôsobujú problémy
Charakteristická impedancia je základnou vlastnosťou akéhokoľvek prenosového vedenia – vrátane komunikačných káblov –, ktorá popisuje pomer napätia k prúdu pre vlnu šíriacu sa pozdĺž linky. Pre dátové káble s krútenými pármi je cieľová charakteristická impedancia 100 Ω (±15 Ω na TIA-568 pre štruktúrovanú kabeláž); pre koaxiálne káble používané v RF a video aplikáciách sú dominantnými štandardmi 50 Ω a 75 Ω. Charakteristická impedancia je určená geometriou a materiálmi prierezu kábla a vypočíta sa približne ako:
Z₀ = (1/π) × √(μ/ε) × ln(D/d) , kde D je vonkajší priemer izolácie, d je priemer vodiča a ε je dielektrická konštanta izolačného materiálu. Z praktického hľadiska dosiahnutú impedanciu určujú tri výrobné parametre: priemer vodiča, hrúbka izolačnej steny (ktorá určuje D/d) a izolačná dielektrická konštanta. Zmeny v ktorejkoľvek z nich pozdĺž dĺžky kábla spôsobujú zmeny impedancie - čo zase spôsobuje odrazy signálu pri každej diskontinuite impedancie.
Dôsledky impedančných diskontinuít závisia od frekvencie signálu a veľkosti nesúladu. Na prijímacom konci dátového spojenia prichádza odraz signálu z diskontinuity impedancie kábla do prijímača ako oneskorená kópia prenášaného signálu. Ak je oneskorenie významným zlomkom periódy symbolu (t. j. odraz prichádza, keď sa prijíma ďalší symbol), vytvára medzisymbolové rušenie (ISI), ktoré musí kompenzovať ekvalizér prijímača. Moderné gigabitové a 10-gigabitové ethernetové transceivery obsahujú adaptívnu ekvalizáciu, ktorá môže kompenzovať mierne ISI, ale ekvalizačná rezerva spotrebovaná káblom indukovaným ISI znižuje šumovú rezervu systému a znižuje maximálnu dosiahnuteľnú dĺžku spojenia.
Z hľadiska riadenia výroby si dosiahnutie konzistentnej charakteristickej impedancie vyžaduje:
- Pevná tolerancia priemeru vodiča – ±1% odchýlka v priemere vodiča vytvára približne ±0,5% odchýlku v ln(D/d), čo sa priamo premieta do variácie impedancie. V prípade cieľa 100 Ω samotná 1 % odchýlka priemeru prispieva k odchýlke impedancie ± 0,5 Ω.
- Konzistentná hrúbka izolačnej steny s nízkou excentricitou – excentrická izolačná stena, ktorá je o 10 % hrubšia na jednej strane ako na druhej, vytvára lokálnu variáciu impedancie, keď sa pár otáča cez svoje skrútenie, čím dochádza k periodickým zmenám impedancie pri frekvencii skrútenia, ktoré sa objavujú v spektre straty spätným tokom ako diskrétny vrchol (štrukturálna strata spätného toku).
- Stabilná dielektrická konštanta izolačnej zmesi – vlhkosť absorbovaná hygroskopickými izolačnými materiálmi zvyšuje ich dielektrickú konštantu a znižuje impedanciu. Penová PE izolácia, aj keď je výhodná pre nízku dielektrickú konštantu a stratovú tangentu, vyžaduje presnú reguláciu percenta peny, pretože 5% zmena vo frakcii dutín peny mení efektívnu dielektrickú konštantu približne o 0,05, čím sa charakteristická impedancia posunie o približne 1,5 Ω pre typickú koaxiálnu geometriu.
- Nepretržité monitorovanie impedancie pomocou reflektometrie v časovej oblasti (TDR) na výrobnej linke – TDR meria odrazený signál z kroku rýchleho napätia vstreknutého do konca kábla a zobrazuje impedanciu ako funkciu vzdialenosti, čo umožňuje inline detekciu anomálií impedancie počas výroby, a nie na hotových kotúčoch.
Ako štandardy štruktúrovanej kabeláže riadia výber komunikačných káblov v inštaláciách budov
Budovanie komunikačnej infraštruktúry sa riadi štandardmi štruktúrovanej kabeláže, ktoré definujú nielen parametre výkonu káblov, ale aj celú architektúru systému – limity dĺžky kanálov, prideľovanie bodov pripojenia a rozpočty výkonu, ktoré sa vzťahujú na kompletné nainštalované prepojenie vrátane káblov, konektorov a prepojovacích káblov. Pochopenie týchto obmedzení na úrovni systému je nevyhnutné pre správnu špecifikáciu komunikačného vodiča, pretože kábel, ktorý spĺňa jeho vlastnú výkonnostnú špecifikáciu, môže stále spôsobiť zlyhanie nainštalovaného kanála, ak sa neberie do úvahy architektúra systému.
Dominantnými štandardmi sú TIA-568 (trh Severnej Ameriky) a ISO/IEC 11801 (medzinárodný trh). Obidva definujú model trvalého spojenia – kábel vedený z prepojovacieho panela v telekomunikačnej miestnosti do zásuvky v pracovnej oblasti, s výnimkou prepojovacích káblov – a kanálový model, ktorý zahŕňa trvalé spojenie plus až 10 metrov prepojovacích káblov na každom konci. Max. Tento 90-metrový limit nie je ľubovoľný: je vypočítaný tak, aby sa zabezpečilo, že rozpočet straty vložením kanála (ktorý zahŕňa straty konektora) nebude prekročený pre špecifikovanú prenosovú aplikáciu, keď sa skombinujú parametre výkonu kábla a konektora v najhoršom prípade.
Bežnou chybou špecifikácie poľa je zaobchádzanie so 100-metrovým limitom kanála ako s limitom dĺžky kábla a vedenie 100 metrov horizontálneho kábla, pričom nezostáva priestor pre prepojovacie káble. Druhou častou chybou je miešanie kategórií káblov a konektorov – používanie kábla Cat6 s prepojovacími panelmi s hodnotením Cat5e alebo konektormi keystone. Výkon kanála je určený najslabším článkom v ceste; kábel Cat6 zakončený konektormi s hodnotením Cat5e vytvára kanál Cat5e, pretože výkon konektora NEXT a spätnej straty degraduje celkové parametre kanála pod prah Cat6. Komponenty zodpovedajúce kategóriám v celom kanáli – kábel, prepojovacie panely, keystone a prepojovacie káble – sú základnou požiadavkou, nie odporúčaním.
Pre priemyselné komunikačné inštalácie, ktoré sa riadia skôr IEC 11801-3 (priemyselné priestory) než štandardom pre komerčné budovy, dodatočné environmentálne klasifikácie (EA, EB, EC, ED) definujú mechanické, klimatické a elektromagnetické namáhanie, ktoré musí káblový systém odolať. Trieda ED napríklad pokrýva priame zakopanie a vonkajšie inštalácie a vyžaduje dodatočné káblové konštrukcie (zaplavovacia zmes, UV-stabilizovaný plášť, pancierovanie) nad rámec základných parametrov elektrického výkonu. Špecifikovanie drôtu pre priemyselnú inštaláciu výlučne na základe jeho elektrickej kategórie (Cat6, Cat6A) bez riešenia environmentálnej triedy vytvorí systém, ktorý spočiatku spĺňa požiadavky na dátovú priepustnosť, ale predčasne zlyhá v dôsledku zhoršenia životného prostredia.
