Ako počet vlákien a optický dizajn ovplyvňujú prenosový výkon
Kompozitný kábel z optických vlákien s nie sú univerzálne produkty. Počet vláknových jadier – či už 2, 4, 12, 24, 48 alebo viac – priamo určuje, akú kapacitu šírky pásma môže podporovať jedna káblová trasa a výber medzi jednorežimovým (OS2) a multimódovým (OM3/OM4/OM5) vláknom zásadne mení použiteľnú prenosovú vzdialenosť. Jednovidové vlákna so svojím pomerom jadro/plášť 9/125 μm sú určené na prenos na dlhé vzdialenosti, bežne používané v sieťových chrbticových trasách alebo prepojeniach medzi rozvodňami, kde vzdialenosti presahujú niekoľko kilometrov. Multimode vlákna so svojimi väčšími jadrami 50/125 μm alebo 62,5/125 μm sú vhodnejšie pre dátové spojenia s krátkym dosahom a veľkou šírkou pásma v rámci priemyselných závodov alebo systémov inteligentných budov.
Menej diskutovaným, ale rovnako dôležitým faktorom je štruktúra prameňov vo vnútri kábla. Dizajn voľnej trubice umožňuje každému vláknu alebo zväzku vlákien mierne sa pohybovať v trubici naplnenej gélom, čo chráni pred tepelnou expanziou a kontrakciou, čo je kritické vo vonkajšom alebo priemyselnom prostredí, kde sú výrazné teplotné výkyvy. Pevne tlmené dizajny obaľujú každé vlákno priamo v ochrannom povlaku, čo uľahčuje ich ukončenie, ale je citlivejšie na mechanické namáhanie. Pre kompozitné káble, ktoré integrujú vláknové aj medené napájacie vodiče, je pre dlhodobú spoľahlivosť nevyhnutné pochopiť, ako tieto dva komponenty interagujú pri ohybe, ťahu a teplotnom zaťažení.
Zhishang Cable konštruuje produkty so starostlivou pozornosťou na usporiadanie jadra vlákna vzhľadom na neutrálnu os kábla, čím sa minimalizujú straty mikro-ohybom, ktoré môžu časom potichu zhoršiť kvalitu signálu bez akéhokoľvek viditeľného poškodenia plášťa kábla.

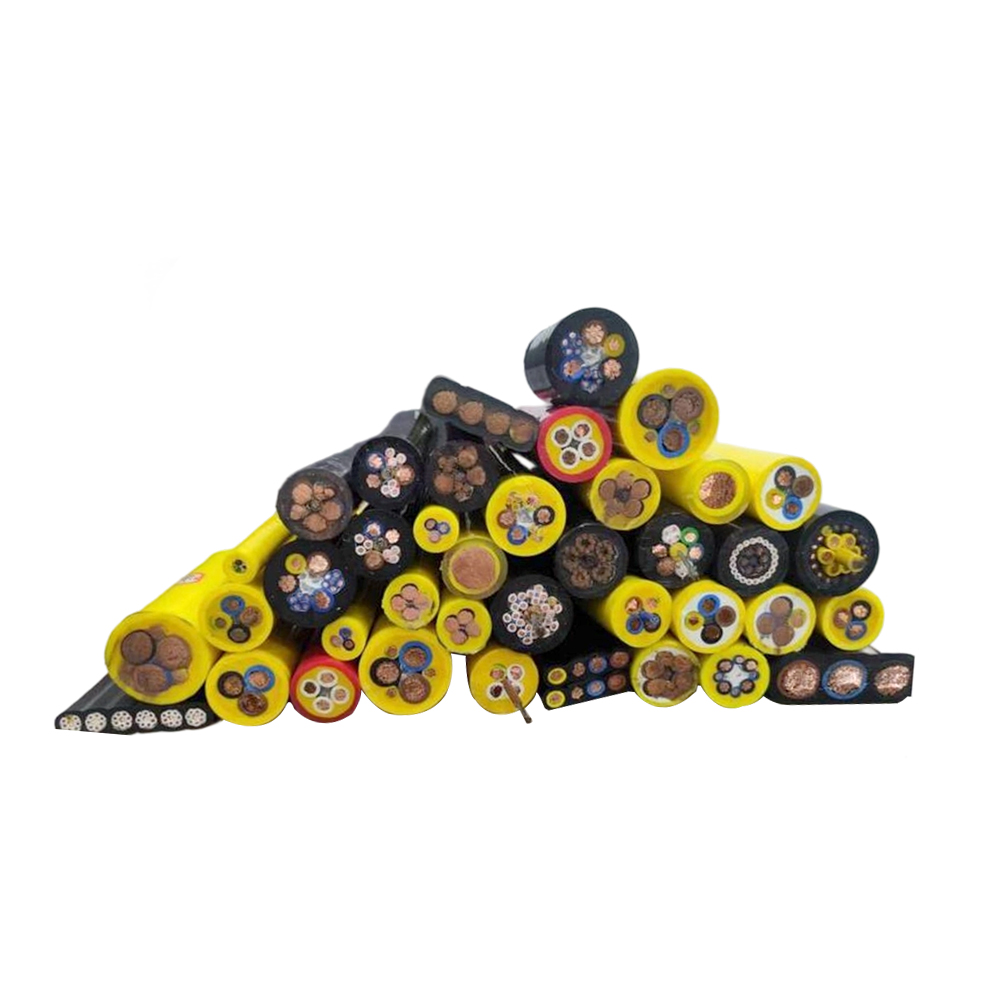

Konfigurácie napájacích vodičov v dizajne kompozitných káblov

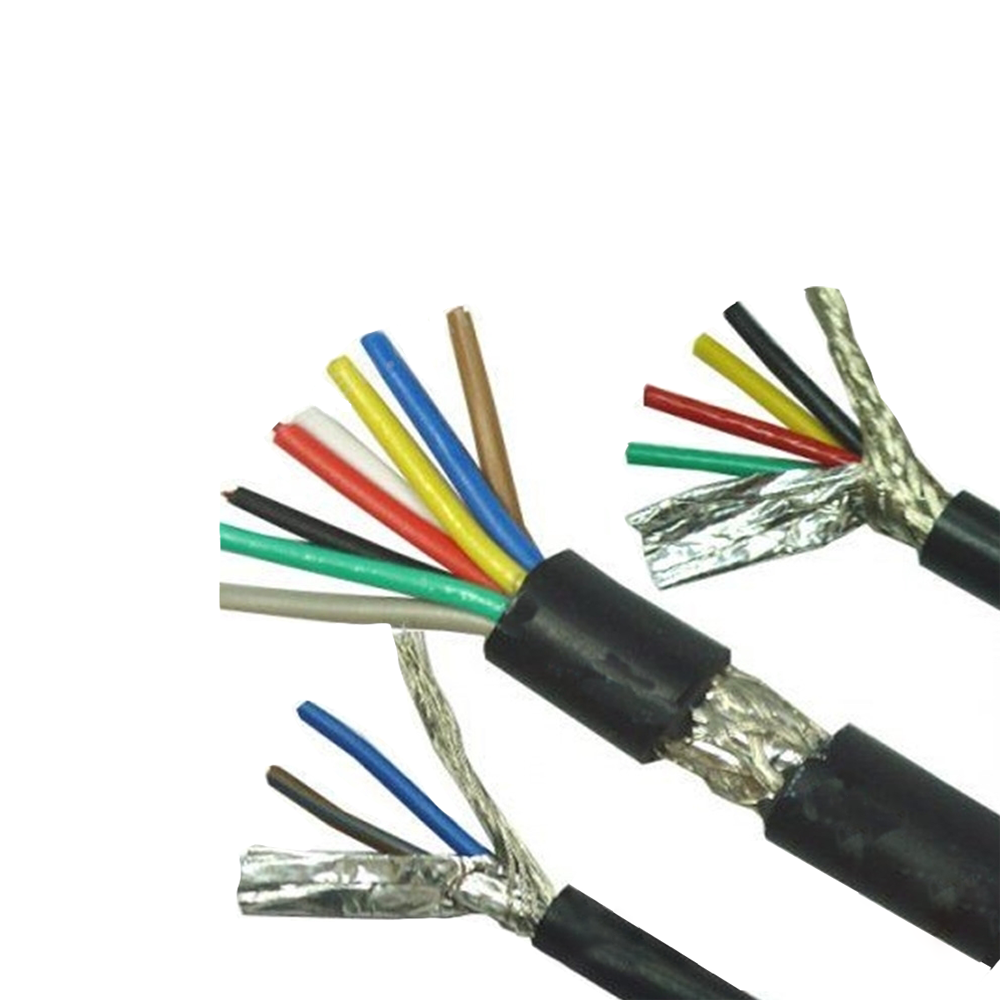

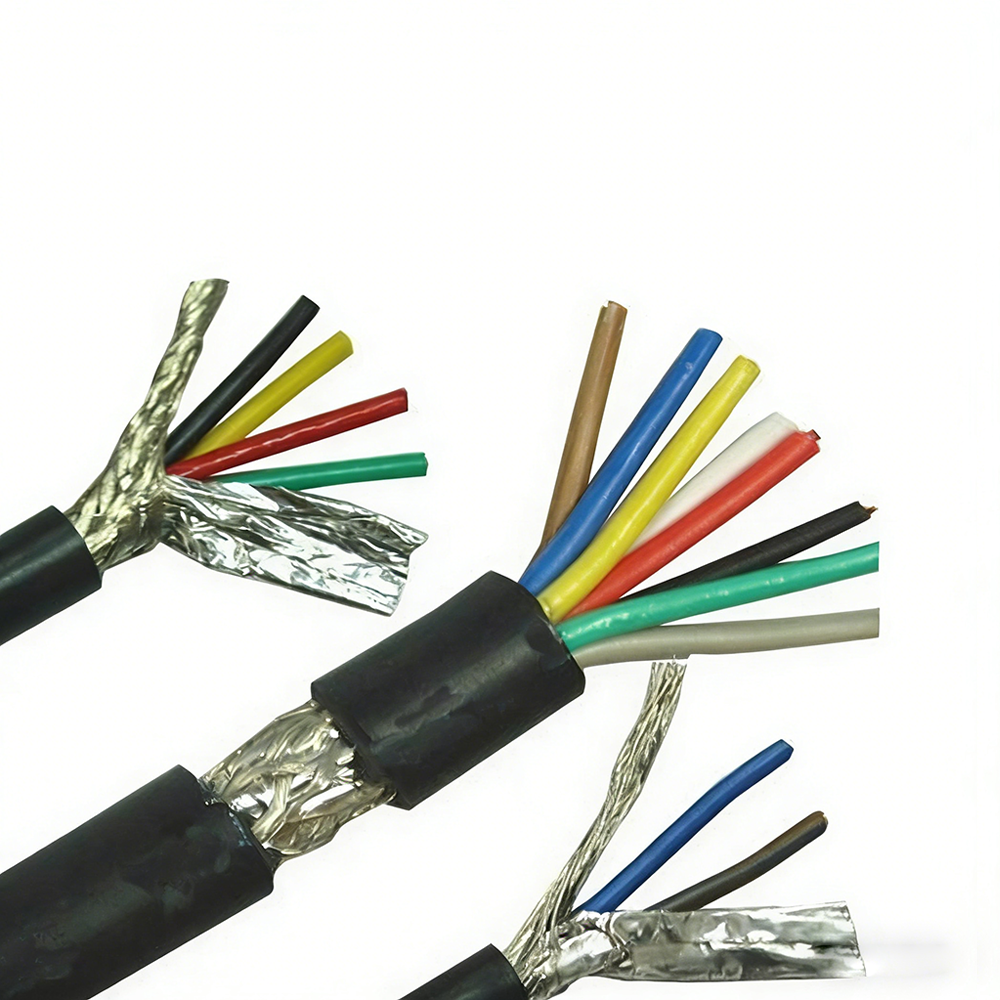

Elektrická časť a kompozitný kábel z optických vlákien plní dve odlišné funkcie v závislosti od aplikácie: môže prenášať prevádzkové napájanie pre vzdialené zariadenia, ako sú kamery, senzory alebo malé komunikačné uzly, alebo môže slúžiť ako ochranné uzemnenie a signalizačné médium v rámci infraštruktúry napájacej siete. Tieto dva prípady použitia vyžadujú veľmi odlišné špecifikácie vodičov a výber nesprávnej konfigurácie vedie buď k nadmerne navrhnutým káblom, ktoré plytvajú nákladmi, alebo k podhodnoteným vodičom, ktoré predstavujú bezpečnostné riziká.

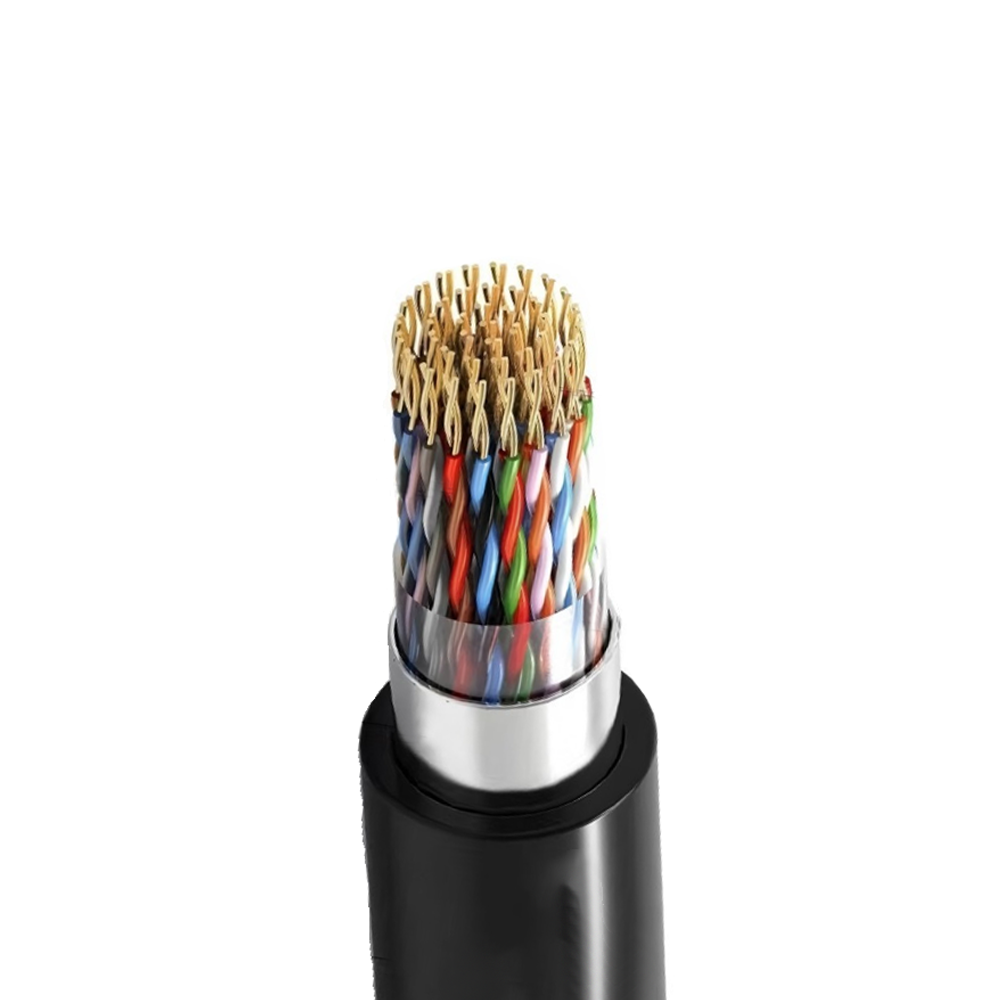

Pre nízkonapäťové aplikácie (zvyčajne 48 V DC alebo 24 V DC v priemyselných automatizačných a sledovacích systémoch) sú bežné krútené páry alebo paralelné medené vodiče s prierezmi medzi 0,5 mm² a 2,5 mm². V úžitkových variantoch OPGW (Optical Ground Wire) alebo OPPC (Optical Phase Conductor) sú kovové prvky štrukturálne a elektrické súčasne, pričom sa často používajú drôty z ocele plátovanej hliníkom (ACS) alebo hliníkovej zliatiny usporiadané v sústredných vrstvách. Jednosmerný odpor a kapacita skratového prúdu týchto vodičov sa musia vypočítať a overiť podľa požiadaviek na koordináciu ochrany siete – čisto mechanický prístup k výberu káblov je v týchto inštaláciách nedostatočný.
| Typ aplikácie | Typický materiál vodiča | Rozsah prierezu | Primárna funkcia |
|---|---|---|---|
| Priemyselná automatizácia / Dohľad | Holá alebo pocínovaná meď | 0,5 – 2,5 mm² | Nízkonapäťové napájanie |
| Úžitková mriežka / OPGW | Oceľ pokrytá hliníkom (ACS) | Líši sa menovitým prúdom | Dráha chybného prúdu uzemňovacieho vodiča |
| Železničné/tranzitné systémy | Meď alebo zliatina medi | 1,5 – 6 mm² | Signalizačné dátové spojenie |
| Inteligentná budova / Slaboprúd | Pocínovaná meď | 0,75 – 1,5 mm² | PoE / riadiaci signál |
Výber materiálu bundy a jeho vplyv na životnosť v teréne
Vonkajší plášť kábla z optických vlákien je prvou obrannou líniou proti degradácii životného prostredia, no často sa s ním pri obstarávaní zaobchádza ako s dodatočným nápadom. Prevládajúce materiály plášťa – PE (polyetylén), PVC, LSZH (Low Smoke Zero Halogen) a TPU – každý prináša špecifické kompromisy, ktoré sa stávajú kriticky dôležitými v závislosti od prostredia inštalácie.
HDPE bundy zostávajú štandardom pre priame pochovávanie a aplikácie vonkajšej antény, pretože majú vynikajúcu odolnosť proti vlhkosti, UV stabilitu a odolnosť voči pôdnym chemikáliám. HDPE však nefunguje dobre v prípade požiaru – horí bez samozhášania. Pre káble vedené cez stúpačky budov, káblové žľaby vo vnútri tunelov alebo uzavreté priemyselné zariadenia, Bundy LSZH sú vyžadované väčšinou požiarnych predpisov; obmedzujú emisie toxických plynov a hustotu dymu, čo je dôležité najmä v stiesnených priestoroch, kde môže byť evakuácia náročná.
V dynamických aplikáciách – robotické ramená, pohyblivé obrábacie stroje alebo káblové systémy s vlečnými reťazami – ani PE ani PVC neponúkajú potrebnú mechanickú odolnosť proti opakovanému ohybu. TPU (termoplastický polyuretán) je tu vhodnou voľbou, ktorá ponúka vysokú odolnosť proti oderu a zachovanie pružnosti aj po miliónoch cyklov ohybu. Spoločnosť Anhui Zhishang Cable Technology Co., Ltd. v rámci svojho vývoja produktov riadeného výskumom a vývojom spolupracuje so zákazníkmi na špecifikovaní materiálu plášťa na základe skutočných prevádzkových podmienok namiesto toho, aby zvolila najlacnejšiu dostupnú možnosť, pričom uznáva, že poruchy plášťa sú jednou z hlavných príčin predčasnej výmeny káblov v teréne.
Kľúčové vlastnosti materiálu bundy na prvý pohľad
- HDPE: Najlepšia odolnosť proti vlhkosti a UV žiareniu; vhodné na vonkajšie/priame pochovávanie; nie spomaľujúce horenie.
- PVC: Nákladovo efektívne so strednou flexibilitou; prijateľná retardácia horenia; pri spaľovaní uvoľňuje plynný HCl.
- LSZH: Nízke toxické emisie pri požiari; povinné pre tunely, železnice a verejné budovy v mnohých regiónoch.
- TPU: Vynikajúca odolnosť proti oderu a ohybovej únave; ideálne pre pohyblivé alebo ťahacie inštalácie.
Inštalačné nástrahy, ktoré časom zhoršujú výkon kompozitného kábla
Dokonca aj dobre vyrobený kompozitný kábel z optických vlákien môže byť nedostatočný alebo môže predčasne zlyhať, ak inštalačné postupy nezohľadňujú fyzikálne a mechanické vlastnosti kábla. Jednou z najčastejších chýb je ignorovanie minimálny polomer ohybu . Pre kompozitné káble tento polomer nie je jedinou hodnotou, ale dvojitým obmedzením: optické vlákna a medené vodiče môžu mať rôzne požiadavky na minimálny polomer ohybu a kábel musí byť navrhnutý a inštalovaný tak, aby spĺňal prísnejšie z týchto dvoch. Porušenie minimálneho polomeru ohybu vlákna prináša mikro- a makro-ohybové straty; prekročenie limitu vodiča môže časom spôsobiť únavu kovu a zvýšený odpor.
Ďalším podceňovaným rizikovým faktorom je ťahanie napätia počas inštalácie potrubia. The maximálne prípustné zaťaženie v ťahu (často špecifikované samostatne pre inštaláciu a dlhodobý servis) sa nesmie prekročiť. Pri kábloch s vláknami podporovanými centrálnym výstužným členom (zvyčajne FRP alebo oceľovým) nesie výstužný prvok väčšinu ťahovej sily – ak je však kábel uchopený alebo vytiahnutý z plášťa a nie správne ukončený na konci, zaťaženie sa namiesto toho prenesie na optické vlákna alebo medené vodiče. Toto je obzvlášť častá chyba, keď inštalatéri, ktorí nie sú oboznámení s konštrukciou kompozitných káblov, používajú štandardné sťahovacie úchytky určené pre všetky elektrické káble.
Tepelný manažment počas inštalácie v horúcom prostredí alebo pri vedení potrubí vystavených priamemu slnečnému žiareniu je tiež často prehliadaný. Teplo urýchľuje degradáciu plášťa a môže spôsobiť rozdielnu tepelnú rozťažnosť medzi vláknitými prvkami a kovovými vodičmi. Špecifikácia kábla s vhodným rozsahom prevádzkových teplôt – a overenie, či pomery naplnenia vedenia umožňujú adekvátny odvod tepla – značne predlžuje životnosť. Kvalita spájania a ukončenia pre optickú časť sa musí po inštalácii overiť aj pomocou testovania OTDR, nielen vizuálnej kontroly, pretože straty spojenia, ktoré sú v prijateľných medziach v prvý deň, sa môžu výrazne zhoršiť, ak bol spoj alebo konektor mechanicky namáhaný nesprávnym vedením.
