Znalosť odvetvia

Chémia za bezhalogénovou retardáciou horenia a prečo je plnenie plniva kritickou konštrukčnou premennou

Bežné PVC káble spomaľujúce horenie dosahujú požiarnu odolnosť prostredníctvom uvoľňovania plynného chlorovodíka počas spaľovania, čo prerušuje chemické reťazové reakcie, ktoré udržujú plameň. Bezhalogénové zlúčeniny nemôžu využívať tento mechanizmus a namiesto toho sa spoliehajú na endotermický rozklad kovových hydroxidových plnív — najčastejšie trihydrát hlinitý (ATH, Al(OH)₃) alebo hydroxid horečnatý (MDH, Mg(OH)₂) — na potlačenie horenia. Keď sa tieto plnivá zahrejú na teplotu rozkladu (180–200 °C pre ATH, 300–320 °C pre MDH), uvoľňujú chemicky viazanú vodnú paru, absorbujúc teplo zo spaľovacej zóny a riedia koncentrácie kyslíka a pary paliva v plameni. Pevný zvyšok – oxid hlinitý alebo oxid horečnatý – tvorí ochrannú vrstvu uhlíka, ktorá izoluje podkladový materiál od sálavého tepla a spomaľuje ďalšiu tepelnú degradáciu.

Základnou výzvou tohto mechanizmu spomaľovania horenia je, že dosiahnutie adekvátneho požiarneho výkonu si vyžaduje extrémne vysoké zaťaženie plniva – zvyčajne 50 – 65 % hmotnosti z celkovej formulácie zmesi. Pri týchto úrovniach zaťaženia častice hydroxidu kovu dominujú mechanickým vlastnostiam zlúčeniny, čím sa výrazne zvyšuje tuhosť a krehkosť v porovnaní s neplnenými polymérmi na báze polyolefínov. HFFR zlúčenina naplnená 60 % ATH má predĺženie pri pretrhnutí 150 – 200 % v porovnaní so 400 – 600 % pre neplnenú polyolefínovú základnú živicu. Toto zníženie predĺženia priamo ovplyvňuje výkon kábla pri nízkych teplotách a životnosť ohybu, pretože izolácia môže prasknúť počas inštalácie v chladnom prostredí alebo po dlhšom ohýbaní počas prevádzky. Riadenie kompromisu medzi mechanickou a požiarnou výkonnosťou je ústrednou výzvou pri vývoji káblových zlúčenín HFFR a vysvetľuje, prečo sa káble HFFR od rôznych výrobcov výrazne líšia v flexibilite pri nízkych teplotách, aj keď spĺňajú rovnaký štandard testu retardácie horenia.

MDH sa uprednostňuje pred ATH, keď kábel musí fungovať pri teplote blízkej alebo vyššej ako 200 °C, pretože ATH začína uvoľňovať svoju viazanú vodu pri teplotách, ktoré sa prekrývajú s normálnymi prevádzkovými teplotami kábla pri vysokom zaťažení alebo podmienkach prostredia s vysokým zaťažením, čo spôsobuje predčasný rozklad plniva, ktorý časom degraduje zlúčeninu. Vyššia teplota rozkladu MDH (300 °C) poskytuje širšiu rezervu nad prevádzkové teploty, ale na aktiváciu si vyžaduje vyššie teploty plameňa, čo znamená, že zlúčeniny na báze MDH môžu vykazovať o niečo nižší výkon pri testoch s nízkou intenzitou plameňa, pričom dosahujú rovnakú alebo lepšiu výkonnosť pri vystavení vysokej intenzite ohňa, ktoré je reprezentatívne pre scenáre skutočného požiaru. Výrobcovia vysokokvalitných ovládacích káblov HFFR vyberajú typ výplne na základe teplotnej triedy kábla namiesto použitia jedinej zmesi vo všetkých hodnotách.

Čo skutočne merajú štandardy nízkeho dymu a ako sa výsledky testovacej komory prenášajú do skutočných podmienok evakuácie

Nízka dymivosť káblov HFFR je kvantifikovaná normou IEC 61034, ktorá meria minimálnu priepustnosť svetla cez dym generovaný horiacou vzorkou kábla v štandardizovanej uzavretej komore s rozmermi 3 m × 3 m × 3 m. Test spaľuje špecifikovanú dĺžku kábla na mriežke na dne komory a meria, koľko svetla z lúča fotometra je blokované nahromadeným dymom. Minimálna priepustnosť 60 % je prahová hodnota pre zhodu – čo znamená, že aspoň 60 % intenzity lúča fotometra dosiahne detektor cez dymom naplnenú komoru. Káble, ktoré produkujú ťažký, nepriehľadný dym typický pre horiace PVC, zvyčajne dosahujú priepustnosť 5 – 20 %, v porovnaní so 60 – 95 % pre dobre formulované konštrukcie HFFR.

Praktický význam tohto výsledku testu spočíva v jeho vzťahu k viditeľnosti pri evakuácii. Výskum zatemnenia dymu a výkonnosti ľudskej navigácie v priestoroch zaplnených dymom zistil, že vzdialenosť viditeľnosti v dyme je úmerná koeficientu zhášania vrstvy dymu. Priepustnosť 60 % v komore IEC 61034 (dĺžka optickej dráhy 3 metre) zodpovedá koeficientu extinkcie približne 0,17 m⁻¹. Pri tomto koeficiente zániku môžu obyvatelia budovy vidieť cez dym približne 10 až 15 metrov s osvetlenými značkami východu viditeľnými na úrovniach východových dverí – čo je dostatočné na navigáciu väčšiny chodieb budovy smerom k východom. Dym z PVC kábla pri 10 % priepustnosti v tej istej komore vytvára koeficient zhášania nad 0,75 m⁻¹, čím sa znižuje viditeľnosť na 2–4 ​​metre a výrazne sa zhoršuje navigácia pri východe aj pre obyvateľov budovy, ktorí nie sú nespôsobilí toxicitou.

Dôležitým obmedzením testu IEC 61034, ktorému by mali špecifikátori rozumieť, je to, že meria množstvo dymu z relatívne malej vzorky kábla pod kontrolovaným zdrojom vznietenia s nízkou energiou. Skutočné požiare káblových žľabov v husto naplnených inštaláciách generujú oveľa viac dymu za jednotku času ako testovací scenár a absolútny objem dymu sa mení s množstvom horiacich káblov súčasne. To je dôvod, prečo by sa mal výsledok IEC 61034 brať do úvahy spolu s výkonom šírenia plameňa podľa IEC 60332-3 (skupinový test káblov) – kábel, ktorý produkuje nízky dym na jednotku dĺžky, ale nedokáže sa sám uhasiť v skupinovom teste kábla, bude v konečnom dôsledku generovať viac celkového dymu ako kábel s mierne vyšším dymom, ktorý rýchlo sám uhasí a obmedzí množstvo spotrebovaného kábla.

Porovnanie výkonu riadiaceho kábla HFFR so štandardným FR-PVC naprieč kľúčovými parametrami

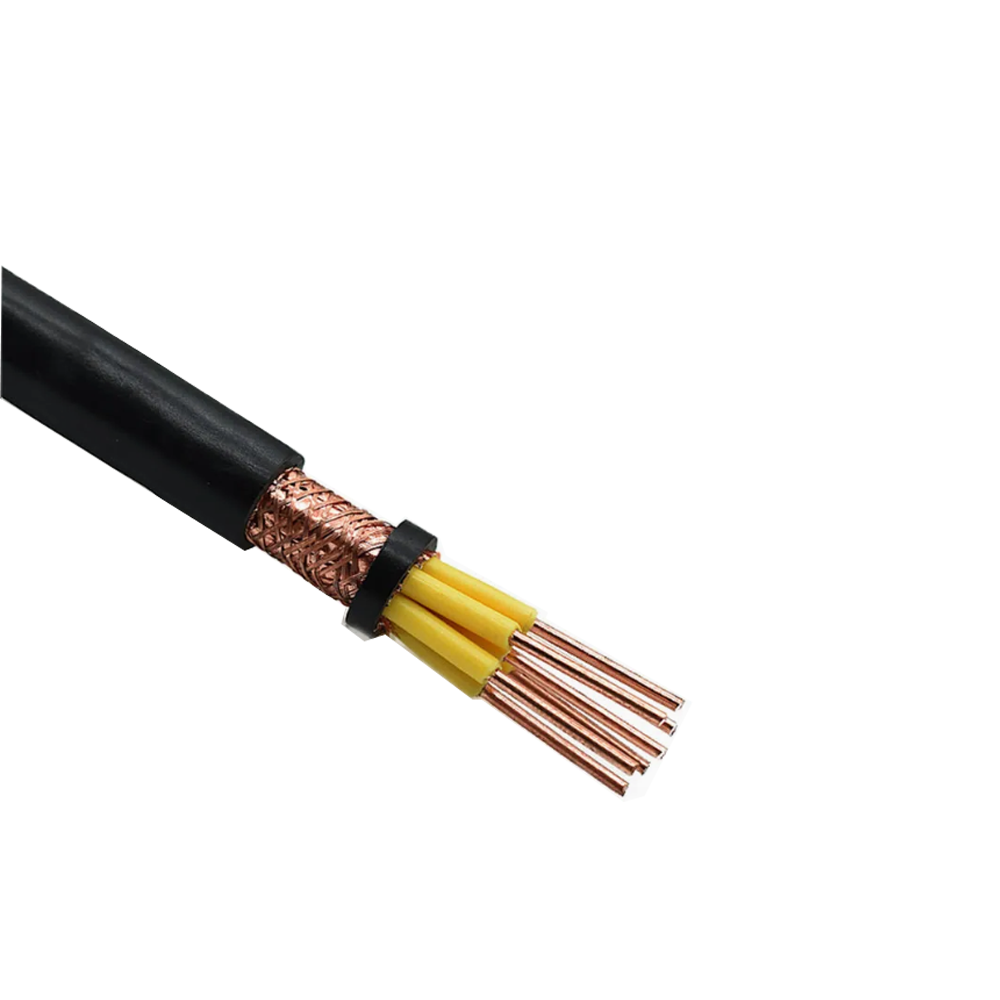

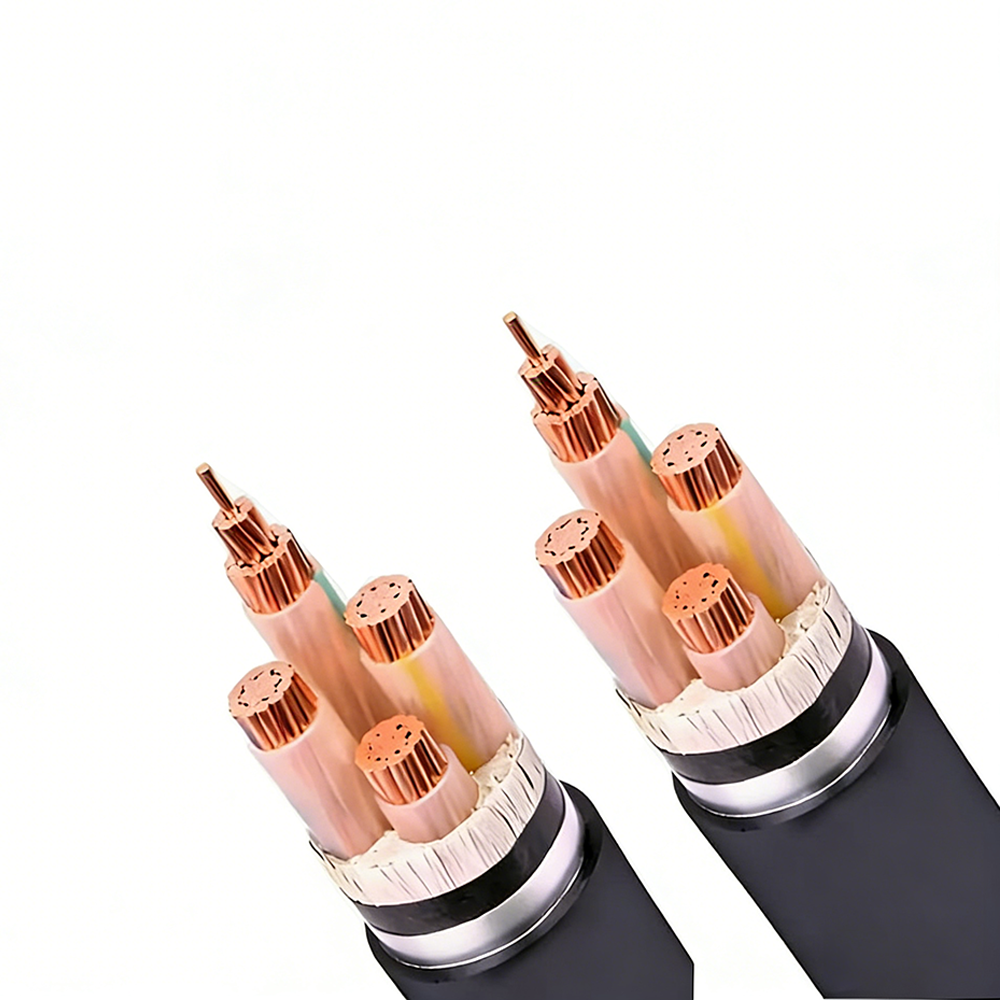

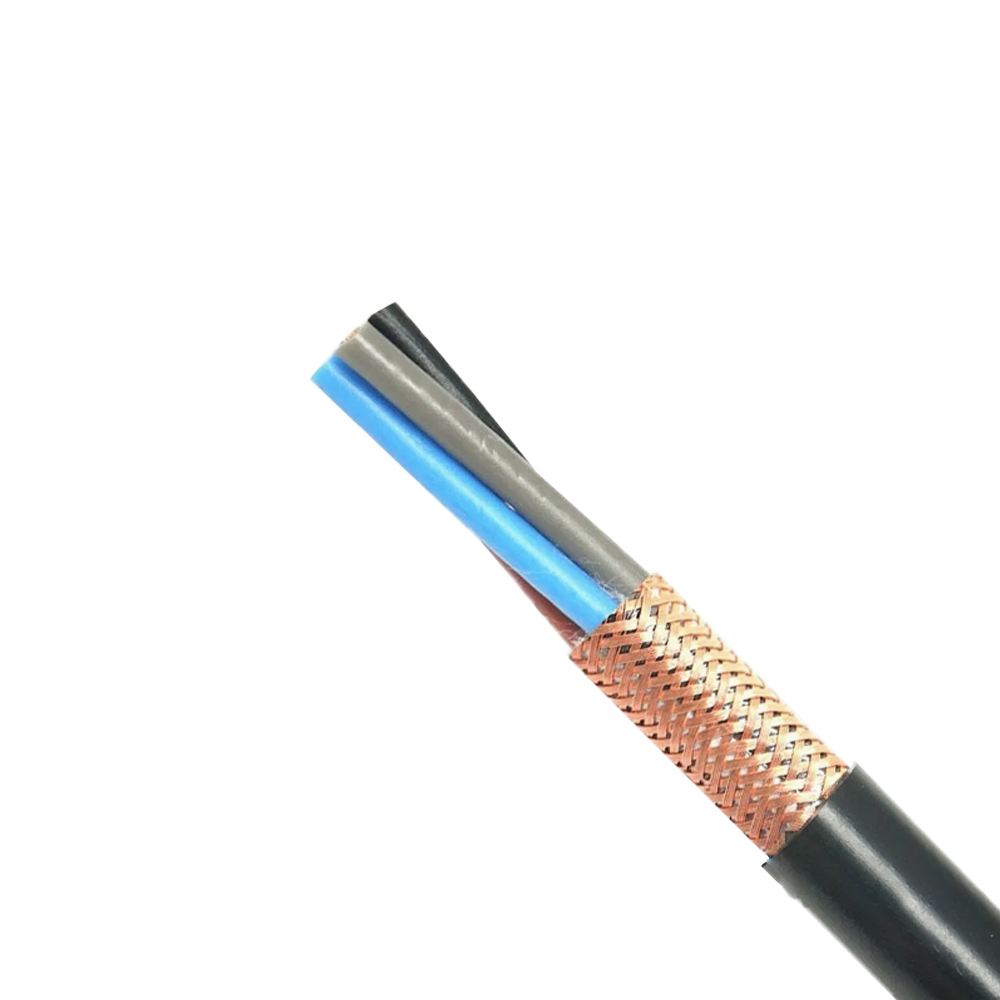

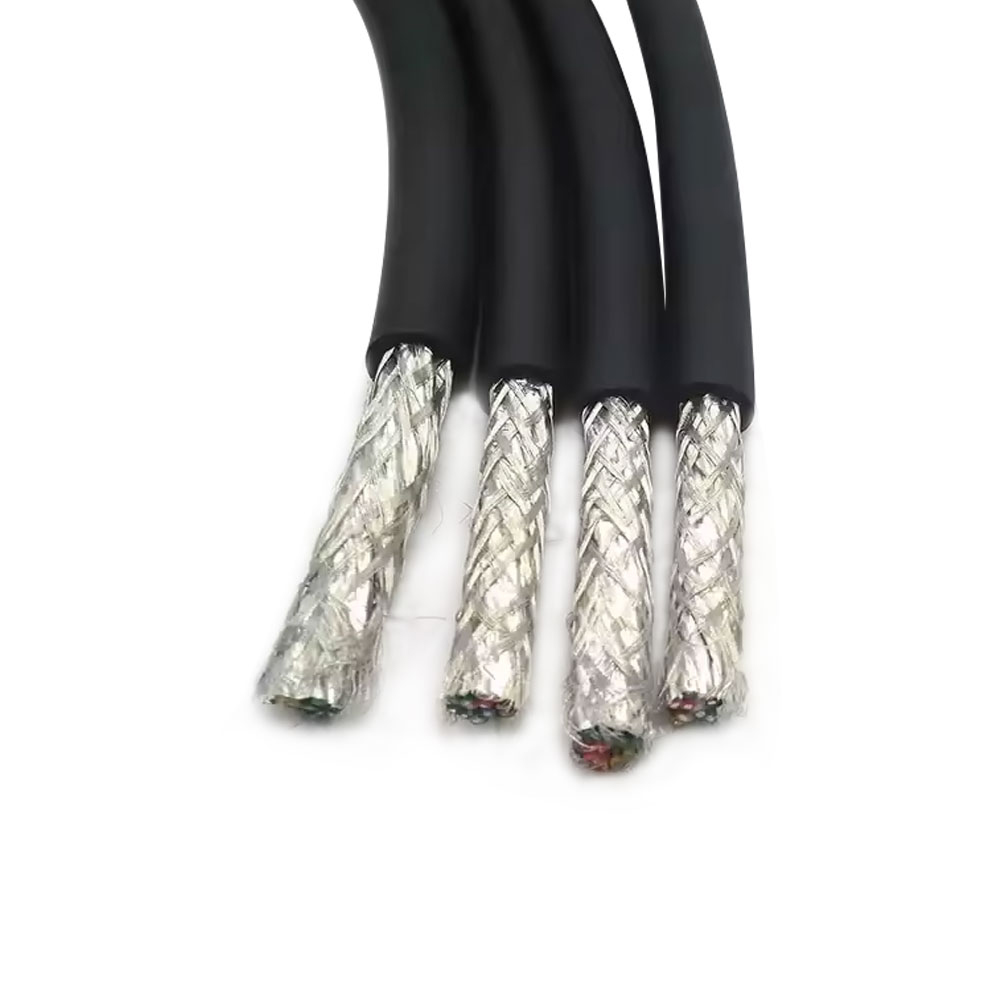

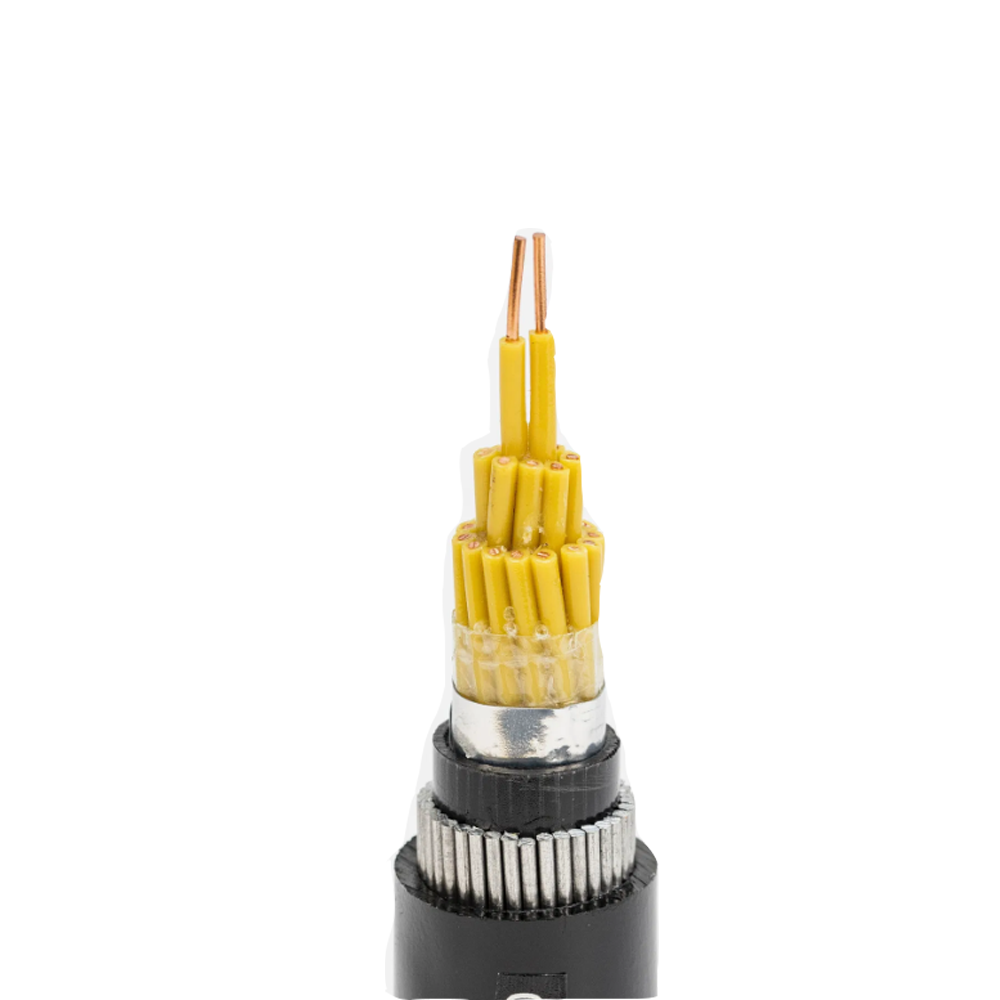

Výber HFFR ovládacie káble v porovnaní so štandardným nehorľavým PVC zahŕňa kompromisy vo viacerých rozmeroch výkonu. Rozhodnutie by malo byť založené na tom, ktoré parametre sú kritické pre konkrétne prostredie inštalácie, a nie na paušálnej preferencii jedného materiálového systému pred druhým.

Jedným parametrom, ktorý nie je zachytený v tabuľke vyššie, je dlhodobé starnutie. Izolácia z PVC obsahuje zmäkčovadlá – zvyčajne ftalátové estery alebo adipátové estery – ktoré migrujú zo zmesi počas desaťročí prevádzky, čo spôsobuje, že plášť kábla a izolácia sa stávajú postupne tuhšími a krehkejšími. Táto migrácia zmäkčovadla sa zrýchľuje pri zvýšených teplotách a je nevratná; PVC kábel, ktorý je pri inštalácii flexibilný, môže po 20 rokoch v teplom ovládacom paneli vážne skrehnúť. HFFR zlúčeniny na báze polyolefínových živíc neobsahujú zmäkčovadlá a nepodliehajú tomuto mechanizmu starnutia, pričom si zachovávajú svoje mechanické vlastnosti počas celej životnosti. Pre ovládacie káble v aplikáciách kritickej infraštruktúry s konštrukčnou životnosťou 25 – 40 rokov je tento rozdiel v starnutí významným faktorom uprednostňujúcim konštrukcie HFFR aj v prostrediach, kde samotné požiadavky na požiarnu odolnosť nemusia vyžadovať.

Integrita obvodu pod ohňom: Ako sa káble HFFR s požiarnou odolnosťou líšia od štandardných LSZH

Bezhalogénové káble s nízkym obsahom dymu a káble odolné voči ohňu sa zameriavajú na rôzne ciele požiarnej bezpečnosti a sú často zmätené v špecifikáciách. Štandardné káble HFFR/LSZH obmedzujú toxicitu a nepriehľadnosť produktov spaľovania, ale nezaručujú, že kábel bude aj naďalej prenášať signál alebo energiu počas samotného požiaru – kábel nakoniec zlyhá, keď sa izolácia zhorší. Ohňovzdorné káble (testované podľa IEC 60331) sú navrhnuté tak, aby zachovali integritu elektrického obvodu pri špecifikovaných teplotách počas definovaného trvania, čo umožňuje systémom, ktorým slúžia – núdzové osvetlenie, požiarny alarm, ventilátory na odsávanie dymu, núdzové napájanie – pokračovať v prevádzke počas evakuácie budovy.

IEC 60331 vystavuje hotové vzorky káblov priamemu plameňu pri teplote 750 °C (IEC 60331-21 pre drôty a malé káble) alebo 830 °C (IEC 60331-23 pre káble s väčším prierezom), pričom kábel zostáva pod menovitým elektrickým zaťažením. Kábel si musí zachovať kontinuitu počas trvania testu – zvyčajne 90 alebo 180 minút – bez preskočenia, skratu alebo prerušenia obvodu. Dosiahnutie tohto výkonu si vyžaduje zásadne odlišný izolačný systém od štandardného HFFR: vrstva sľudovej pásky obalená okolo každého vodiča alebo okolo jadra kábla poskytuje žiaruvzdornú minerálnu izolačnú bariéru, ktorá zostáva elektricky neporušená pri teplotách plameňa, kde všetky organické polymérne materiály už dávno zhoreli.

Kombinácia požiarnej odolnosti a bezhalogénového výkonu – špecifikovaná ako HFFR CWZ (integrita obvodu pri požiari) v niektorých normách alebo označená EN 50200/EN 50362 v európskych železničných a verejných budovách – sa dosahuje vrstvením integrity obvodu sľudovej pásky s vonkajším plášťom HFFR, ktorý obmedzuje produkty spaľovania. Táto konštrukcia je povinná pre káble núdzového ovládania v nemocniciach, tuneloch, výškových budovách a plošinách na mori podľa rôznych národných a medzinárodných predpisov o požiarnej bezpečnosti. Vrstva sľudovej pásky zvyšuje náklady a zväčšuje priemer kábla (zvyčajne o 15–25 % väčší OD ako ekvivalentný štandardný kábel HFFR), ale je to jediná konštrukcia, ktorá súčasne spĺňa požiadavky na toxicitu požiarneho produktu aj požiadavky na prežitie obvodu.

Praktickým aspektom inštalácie ohňovzdorných riadiacich káblov HFFR je to, že vrstva sľudovej pásky pod izoláciou je mechanicky krehká – sľuda je krehký minerál, ktorý sa môže delaminovať, ak je kábel ohnutý pod minimálny polomer ohybu alebo ak je počas inštalácie vystavený nárazom. Poškodená sľudová páska nemusí byť zvonka viditeľná, ak vonkajšia izolácia zostane neporušená, ale výkon integrity obvodu bude ohrozený v mieste poškodenia. S ohňovzdornými káblami sa musí počas inštalácie zaobchádzať s väčšou opatrnosťou ako so štandardnými ovládacími káblami, pričom sa musia prísne dodržiavať špecifikácie minimálneho polomeru ohybu a musia byť chránené pred nárazmi v prostredí káblových žľabov a potrubí.

Špecifikácia HFFR riadiacich káblov pre špecifické priemyselné prostredia: Kľúčové rozdiely v požiadavkách

Ovládacie káble HFFR sa vyžadujú v niekoľkých priemyselných odvetviach, ale špecifické prahové hodnoty výkonu, testovacie normy a konštrukčné požiadavky sa medzi odvetviami výrazne líšia. Kábel certifikovaný pre jeden sektor nemusí spĺňať požiadavky iného sektora, aj keď je jeho materiálový systém identický. Nasledujúce rozdelenie pokrýva najbežnejšie sektory s vysokým dopytom, kde sú špecifikované bezhalogénové káble na reguláciu nízkej dymivosti:

Železničná a hromadná doprava

Železničné aplikácie sa v Európe riadia normou EN 45545-2, ktorá klasifikuje káble do úrovní nebezpečnosti (HL1, HL2, HL3) na základe rizika požiaru v mieste inštalácie – HL3 sa vzťahuje na káble v oblastiach, kde sú prítomní cestujúci a kde je evakuácia zložitá, ako napríklad podzemná koľaj. EN 45545-2 špecifikuje limitné hodnoty pre rýchlosť uvoľňovania tepla (merané kužeľovým kalorimetrom podľa ISO 5660), šírenie plameňa, produkciu dymu a index toxicity súčasne, pričom prahové hodnoty sú podstatne prísnejšie ako súbor IEC 60332/60754/61034 používaný v stavebných aplikáciách. Najmä index toxicity (meraný metódami NF X70-100 alebo FTIR) musí byť pod stanovenými limitmi pre viaceré druhy spaľovacích plynov – CO, HCN, HF, SO₂, NOₓ a iné – nielen meranie kyslých plynov podľa normy IEC 60754. Kábel spĺňajúci štandardné požiadavky indexu toxicity LSZH pre inštaláciu v budove môže zlyhať EN-252545.

Námorné a pobrežné

Pobrežné plošiny a komerčné plavidlá uplatňujú IEC 60092-359 (námorné káble, bez halogénov) v spojení s požiadavkami IEC 60331 na požiarnu odolnosť. Námorné inštalácie pridávajú požiadavku na odolnosť proti morskej vode, ktorá nie je zahrnutá v špecifikáciách budov alebo koľajníc: plášť kábla si musí zachovať svoju mechanickú integritu po ponorení a nesmie napučiavať ani sa delaminovať, keď je vystavený slanej vode – čo je relevantné pre káble vedené cez mokré oblasti alebo na nekrytých palubách. Okrem toho, rezolúcia IMO MSC.61(67) (FTP kód) špecifikuje povrchové skúšky šírenia plameňa a hustoty dymu vykonávané za špecifických podmienok prúdenia vzduchu a vystavenia teplu, ktoré sú reprezentatívne pre požiare v lodných priestoroch, ktoré sa líšia od podmienok v pokojnom vzduchu pri skúške dymom IEC 61034. Kábel, ktorý je v súlade s IEC 61034, nie je automaticky v súlade s IMO FTP Code Annex 1 alebo 2 dymovými testami bez samostatného overenia.

Priemyselná automatizácia a inteligentná výroba

V prostrediach priemyselnej automatizácie sú riadiace káble HFFR čoraz viac špecifikované nie preto, že by ich nariaďovali miestne požiarne predpisy, ale kvôli hospodárnosti nákladov na nápravu po požiari. Pri požiari štandardných PVC káblov v modernom automatizačnom zariadení – kde ovládacie panely, servopohony, PLC a HMI zariadenia predstavujú investície v miliónoch eur – sa uvoľní dostatočné množstvo HCl na koróziu elektronických zostáv v celom plášti budovy, nielen v oblasti priamo zasiahnutej plameňmi. Korózia sa nemusí prejaviť ako okamžité poruchy, ale javí sa ako progresívna degradácia spojenia, stopová korózia PCB a zvýšenie kontaktného odporu počas 6–18 mesiacov po požiari. Výmena alebo čistenie elektronických zariadení kontaminovaných HCl vo veľkom automatizovanom zariadení môže stáť 10 až 50-násobok hodnoty spálených káblov. Tento ekonomický argument poháňa dobrovoľné prijatie riadiacich káblov HFFR v inteligentných výrobných zariadeniach, kde neexistujú žiadne povinné požiadavky na kód, a je základom pre zahrnutie špecifikácií káblov HFFR do hodnotenia poistných rizík pre závody na výrobu elektroniky s vysokou hodnotou.

Nízkoteplotná inštalácia HFFR riadiacich káblov: Riziká a požiadavky na úpravu

Jedným z najkonzistentnejších režimov zlyhania v poli pre riadiace káble HFFR je praskanie izolácie počas inštalácie v chladnom prostredí, spôsobené zníženým predĺžením pri pretrhnutí HFFR zlúčenín s vysokým zaťažením pri nízkych teplotách. Zatiaľ čo štandardné PVC káble si zachovávajú užitočnú flexibilitu až do –20 °C alebo menej vďaka obsahu zmäkčovadiel, mnohé HFFR formulácie sa stávajú výrazne tuhšími pod 0 °C a môžu prasknúť, ak sa ohýbajú alebo odvíjajú pod –5 °C až –10 °C bez preventívnych opatrení. Toto je obzvlášť problematické pri vonkajších inštalačných projektoch počas zimných mesiacov a v chladiarenských zariadeniach, kde musia byť káble vedené pri okolitej teplote 0 °C alebo nižšej.

Výkon kábla HFFR pri nízkych teplotách je charakterizovaný testom ohybu za studena (IEC 60811-504) a testom nárazu za studena (IEC 60811-506). Skúška ohybom za studena obalí kábel okolo tŕňa špecifikovaného priemeru pri definovanej nízkej teplote a skontroluje, či nedošlo k prasknutiu; skúška nárazom za studena pustí vážené kladivo na káblovú časť pri nízkej teplote a skúma izoláciu, či nemá praskliny. Tieto testy sa vykonávajú pri teplote uvedenej v špecifikácii kábla – zvyčajne –15 °C, –20 °C alebo –25 °C v závislosti od zloženia zlúčeniny. Absolvovanie testu ohybu za studena pri teplote –20 °C však neznamená, že s káblom možno voľne manipulovať a viesť ho na mieste pri teplote –20 °C: pri teste sa používa riadený ohyb s definovaným polomerom a rýchlosťou, zatiaľ čo inštalácia na mieste zahŕňa opakované ohýbanie, ťahanie za rohy a odvíjanie cievky, ktoré generuje koncentrácie napätia, ktoré test neopakuje.

Najúčinnejším zmiernením pre inštaláciu riadiacich káblov HFFR v chladnom počasí je tepelná úprava: skladovanie káblových cievok vo vyhrievanom priestore pri minimálnej teplote 15 °C po dobu najmenej 24 hodín pred inštaláciou v chladnom prostredí. Tepelná hmotnosť plnej káblovej cievky znamená, že jadro cievky môže zostať chladné niekoľko hodín po zahriatí vonkajších vrstiev, takže čas kondicionovania by mal byť založený na veľkosti cievky – malé cievky (do 50 kg) môžu byť primerane upravené za 12 hodín, zatiaľ čo veľké bubny (nad 300 kg) môžu vyžadovať 48 – 72 hodín kondicionovania. Počas inštalácie v chladných podmienkach by mal byť rozvinutý kábel nainštalovaný okamžite, a nie ponechaný na zemi, kde sa znovu ochladí, a ohýbaniu pri teplotách nižších ako je menovitá teplota ohybu zmesi za studena by sa malo zabrániť tak, že kábel bude vedený v priamych trasách, kým nedosiahne svoju konečnú polohu. Výrobcovia vysokokvalitných káblov HFFR čoraz častejšie publikujú špecifické pokyny pre inštaláciu za studena spolu so svojimi štandardnými technickými listami, pričom uznávajú, že správny postup inštalácie je súčasťou výkonnostnej špecifikácie produktu.

Ako by sa mala overiť certifikácia riadiaceho kábla HFFR a akú dokumentáciu si vyžiadať

Tvrdenia o neprítomnosti halogénov a nízkej dymivosti na ovládacích kábloch HFFR sú vlastné vyhlásenia, pokiaľ nie sú podložené správami o testoch tretích strán z akreditovaných laboratórií. Na rozdiel od niektorých certifikácií elektrickej bezpečnosti, ktoré si vyžadujú neustály továrenský dohľad a opätovné testovanie produktu, certifikácia požiarnej odolnosti HFFR sa často získava raz pre referenčnú konštrukciu a potom sa aplikuje na celý rad káblových konštrukcií vyrobených z nominálne rovnakej zlúčeniny. Tento postup vytvára zmysluplnú overovaciu medzeru: zloženie zmesi môže byť identické vo všetkých konštrukciách, ale celkový požiarny výkon kábla závisí aj od hrúbky steny plášťa, celkovej hmotnosti polyméru na meter (ktorá určuje celkové zaťaženie paliva a tým aj tvorbu dymu) a geometrie prameňa (ktorá ovplyvňuje, ako ľahko vzduch dosiahne jadro kábla počas spaľovania). Skúšobný protokol pre 4-žilovú konštrukciu 1,5 mm² automaticky nepotvrdzuje požiarnu odolnosť 12-žilovej konštrukcie 2,5 mm² v rovnakej skupine káblov.

Pri obstarávaní riadiacich káblov HFFR pre projekty s formálnymi požiadavkami na požiarnu bezpečnosť by sa pred prijatím materiálu na mieste mala vyžadovať a overiť nasledujúca dokumentácia:

• Protokoly o skúškach IEC 60754-1 a -2: Potvrdenie obsahu halogénov pod prahovými hodnotami (pH >4,3 a vodivosť <10 μS/mm pre IEC 60754-2) pre špecifické použité izolačné a plášťové zmesi. Správa by mala identifikovať laboratórium, dátum testu a konkrétne označenie testovanej zlúčeniny materiálu – nielen označenie typu kábla.
• Správa o skúške hustoty dymu podľa IEC 61034-2: Potvrdzuje sa priepustnosť ≥ 60 % pre káblovú konštrukciu s porovnateľnou celkovou hmotnosťou polyméru na meter s kupovanou konštrukciou. Ak má objednaný kábel výrazne vyššiu hmotnosť polyméru na meter (viac žíl, hrubší plášť) ako testovaná konštrukcia, skutočný dymový výkon môže byť horší, ako naznačuje výsledok testu.
• Skupinová správa o šírení plameňa podľa IEC 60332-3: Uveďte, ktorú kategóriu (A, B, C alebo D) testovaná konštrukcia spĺňa, a objem inštalovaného kábla na meter použitý v teste. Kategória A (7 litrov/m) je najnáročnejšia a najrelevantnejšia pre husto plnené káblové žľaby v aplikáciách priemyselného riadenia.
• Vyhlásenie o vysledovateľnosti materiálu: Vyhlásenie výrobcu, že konkrétna dodaná výrobná šarža bola vyrobená s použitím rovnakých zložení zmesí, aké sa použili pri certifikačných testoch, vrátane čísel šarží zmesí, kde požiadavky na dokumentáciu kvality projektu vyžadujú túto úroveň sledovateľnosti.
• Vyhlásenie o súlade RoHS: Potvrdzuje sa, že materiály káblov – vrátane všetkých zmäkčovadiel, stabilizátorov, pigmentov a pomocných látok na spracovanie v zmesi HFFR – sú v súlade s obmedzeniami látok podľa smernice EÚ 2011/65/EÚ. Niektoré zlúčeniny HFFR používajú pomocné látky alebo stabilizátory, ktoré obsahujú obmedzené ftaláty; Súlad so smernicou RoHS pre káble HFFR nie je automatický a musí sa overiť nezávisle od vyhlásenia o bezhalogénovom obsahu.

Pre projekty, ktoré sa riadia špecifickými regionálnymi alebo sektorovými normami — EN 45545-2 pre železnice, IEC 60092-359 pre námornú dopravu, alebo národnými stavebnými predpismi, ktoré odkazujú na klasifikáciu výkonu CPR (Nariadenie o stavebných výrobkoch) v Európe — sa musia špecifické skúšobné protokoly pre príslušnú normu získať oddelene od všeobecných noriem IEC 60332/60754/60754/61034, pretože spôsoby zhody medzi metódami testovania a súborom limitov sa líšia. predpoklady nespoľahlivé.
