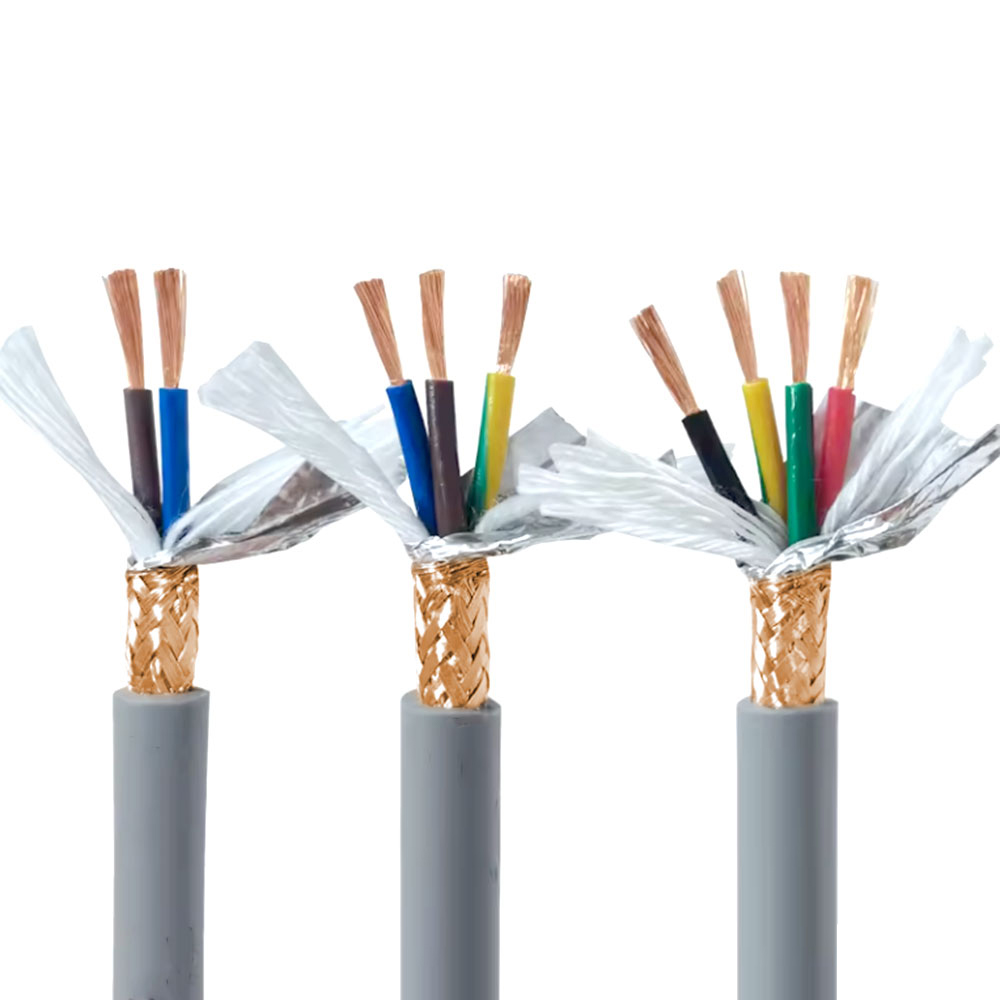

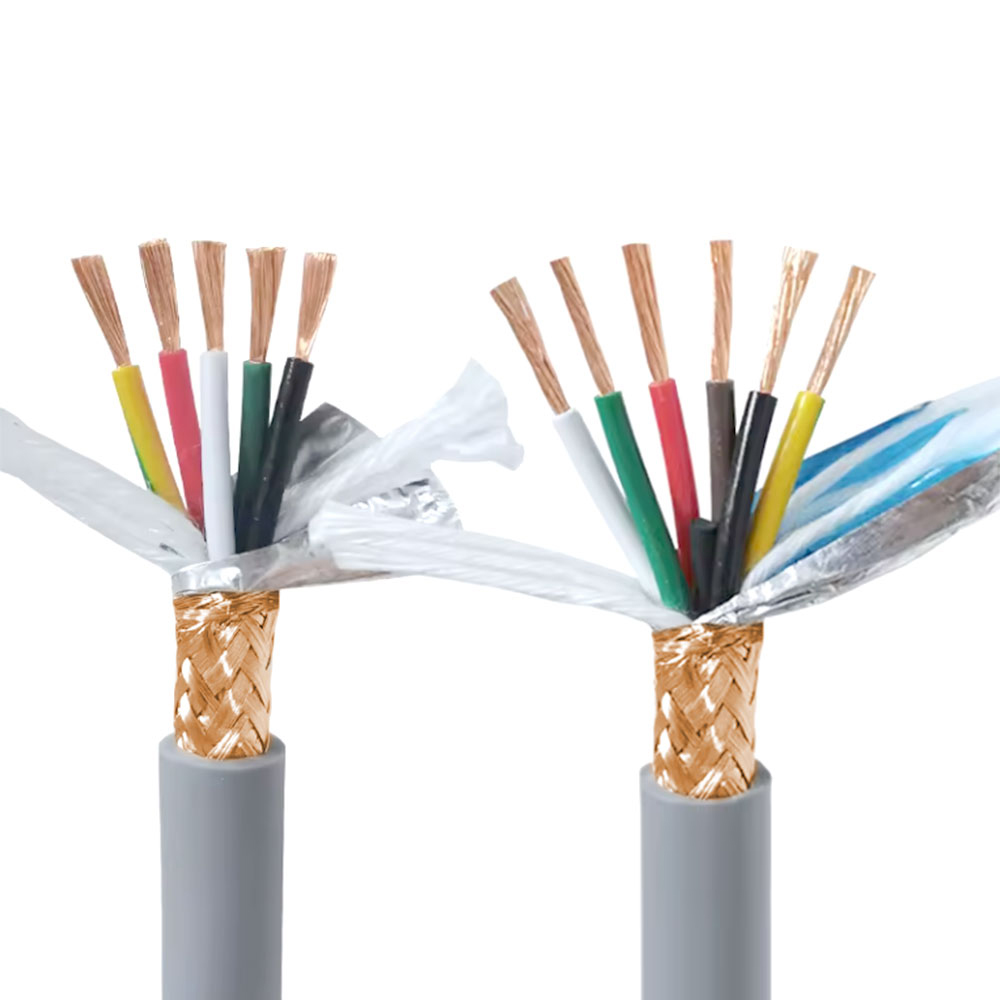

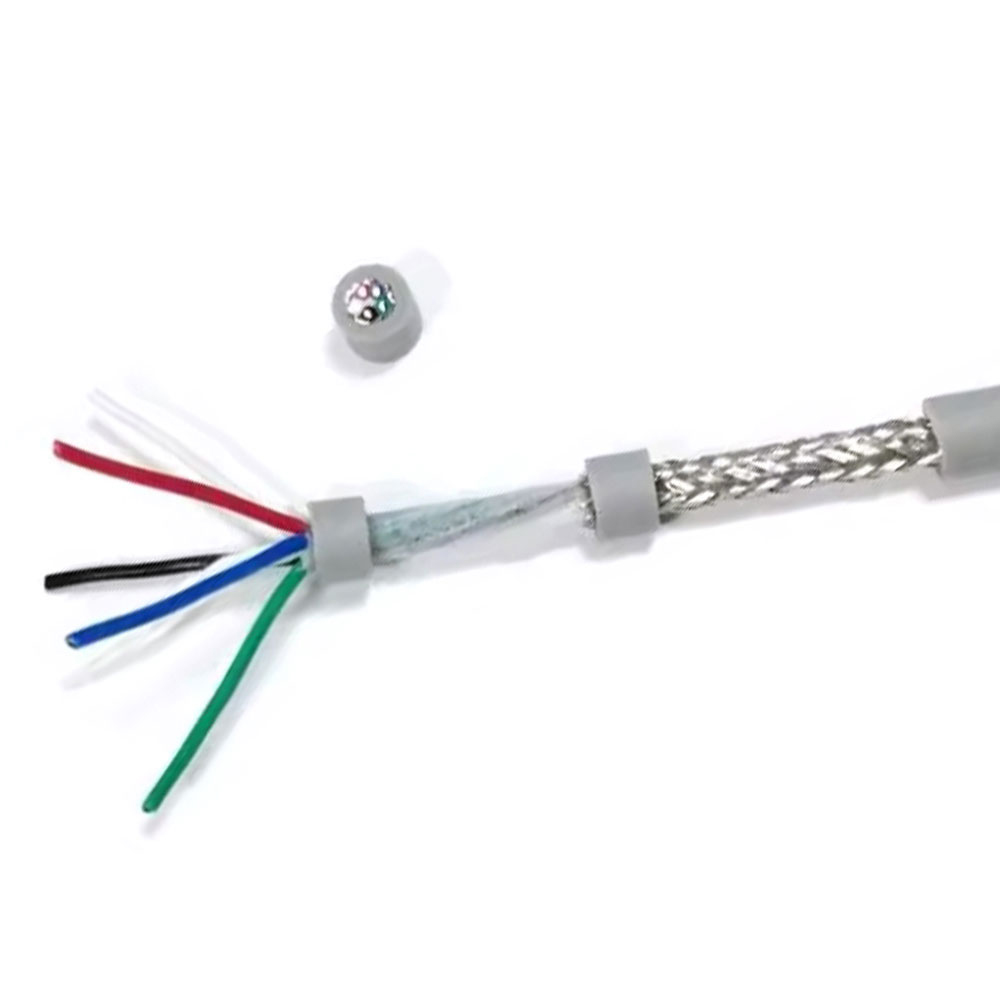

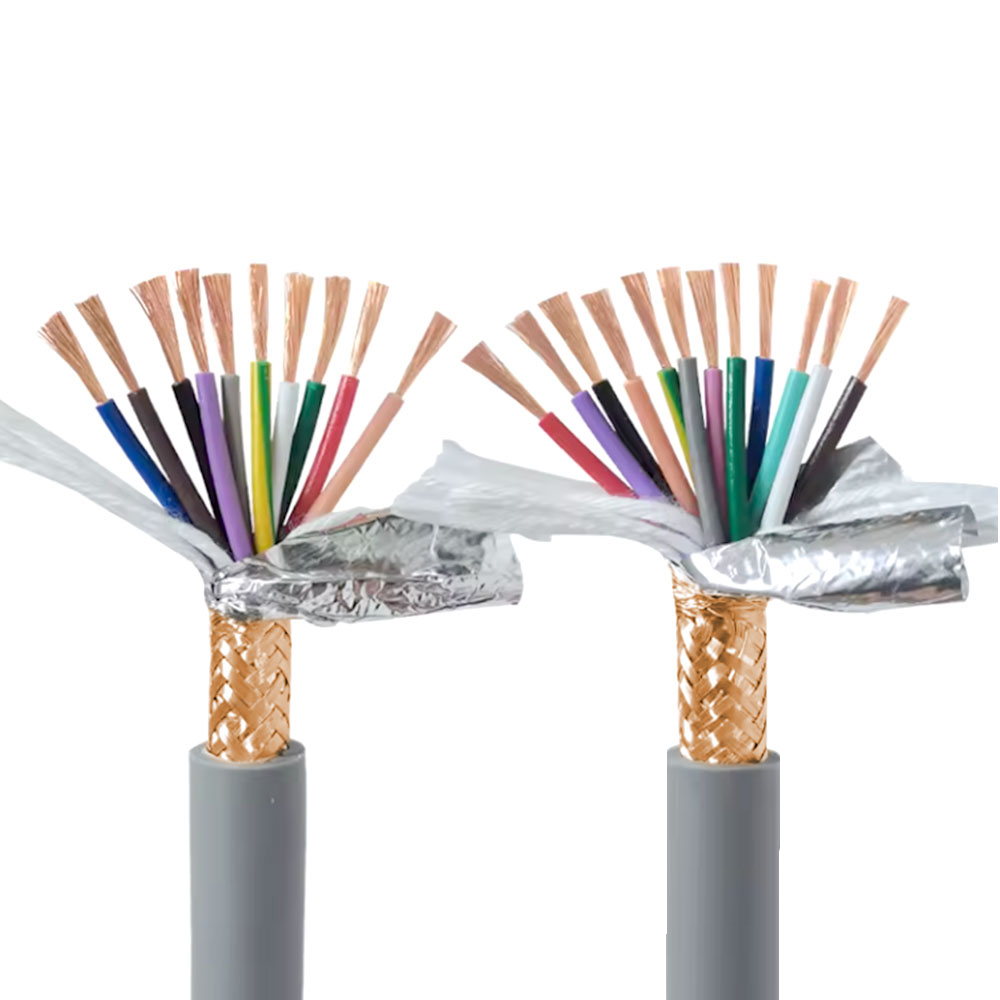

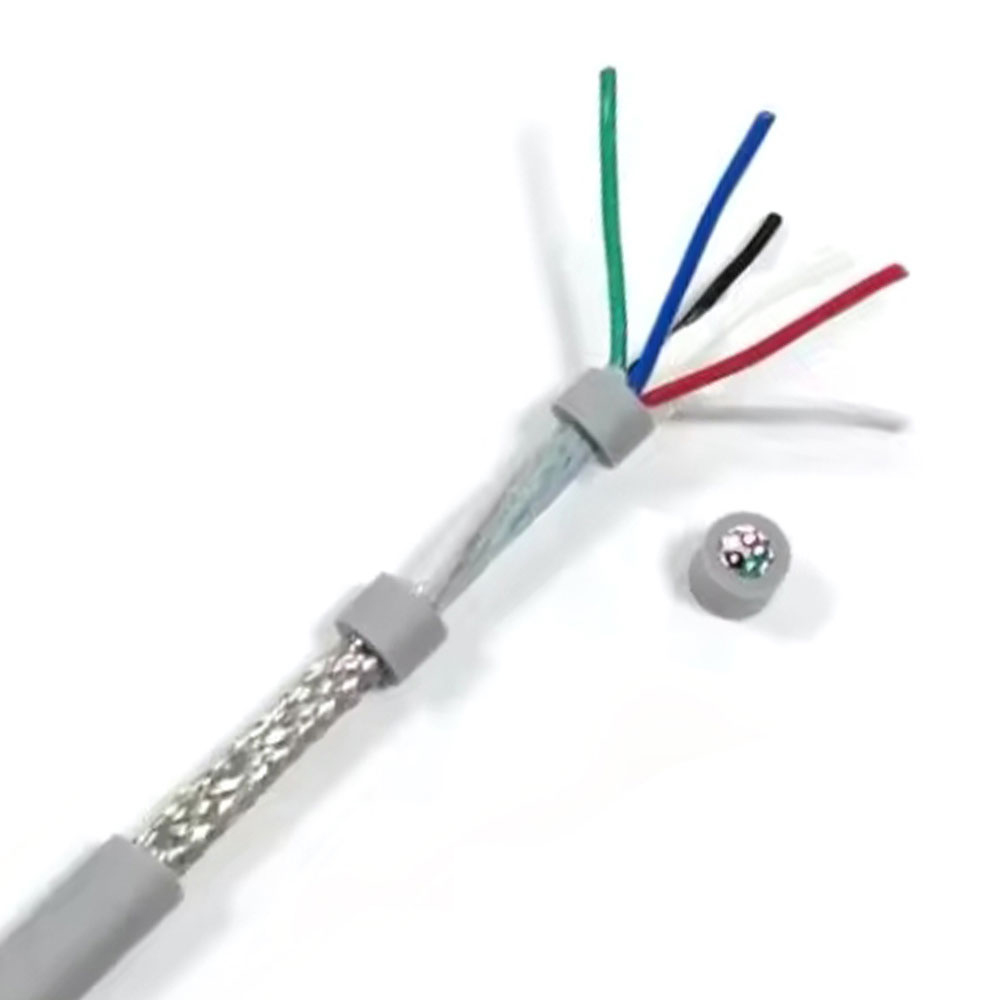

TRVVP Odolnosť proti elektromagnetickému rušeniu Drôtový kábel

Extrémna flexibilita a vysoká pevnosť v ťahu:
Kombinácia ultraflexibilných vodičov a integrovaných ťahových prvkov spĺňa požiadavky na vysokorýchlostný vratný pohyb výťahov.
Záruka integrity signálu:
Pridanie celkového tienenia na báze krútenej dvojlinky alebo individuálneho tienenia vytvára viacero vrstiev ochrany, čo je obzvlášť vhodné na prenos zbernicových signálov (ako CAN, Ethernet) a video signálov v moderných výťahoch bez strojovne, vysokorýchlostných výťahoch a inteligentných výťahoch.
Spoľahlivá mechanická a environmentálna odolnosť:
Navrhnuté špeciálne pre prostredie vertikálneho vratného ohybu výťahových šácht, má dlhú životnosť v ohybe. PVC plášť poskytuje základnú ochranu životného prostredia.
Rozsah použitia: Používa sa vo výťahoch, výťahoch a vertikálnych zdvíhacích systémoch, kde existuje riziko elektromagnetického rušenia alebo vysoké požiadavky na kvalitu prenosu signálu, slúžiace ako jazdné káble na prenos zmiešanej energie, riadenia, dát a video signálov.

Vodič: žíhaný medený vodič triedy 6 (viacvláknové ultrajemné medené drôty), mimoriadne flexibilný. Rozsah prierezu: 0,75 mm² až 2,5 mm² (signál/riadenie), 4 mm² až 35 mm² (napájanie).
Izolácia: Špeciálne flexibilné PVC, farebne odlíšené.
Štruktúra jadra: Viacjadrová integrácia s flexibilnými konfiguráciami, ako napríklad:
• Napájacie jadrá (3-fázové uzemnenie)
• Riadiace/signálne jadrá (viacnásobné jadrá, často skrútené páry na zníženie vnútorného presluchu)
• Komunikačné/zbernicové jadrá (napr. zbernica CAN, páry Ethernet)
• Video jadrá (napr. koaxiálne káble)
Ťažný prvok: Centrálna alebo integrovaná aramidová priadza, vláknité lano alebo lano z pozinkovaného oceľového drôtu, ktoré odoláva mechanickému napätiu.
Výplň: Nehygroskopický výplňový materiál na udržanie zaoblenia kábla.
Štruktúra tienenia (vlastnosť jadra): Celkové tienenie: Zvyčajne sa používa pocínovaná medená pletená sieťka alebo drenážny drôt z hliníkovo-plastovej kompozitnej pásky s pokrytím ≥ 80 %, obklopujúcim všetky jadrá kábla vo vnútri plášťa. Niektoré modely môžu obsahovať individuálne tienenie pre kritické páry (napr. komunikačné páry).
Plášť: PVC s vysokou pevnosťou, odolnosťou proti oderu a ohybu, zvyčajne čierny alebo sivý a môže mať vlastnosti s nízkou dymivosťou a nulovým halogénom (LSZH).
Menovité napätie: 300/500V alebo 450/750V.
Dlhodobá prevádzková teplota: -15°C až 70°C (pre mobilnú inštaláciu).
Minimálny polomer ohybu: Mobilná inštalácia: 10 × D (kde D je vonkajší priemer kábla).
Výška zavesenia: Navrhnutá na základe pevnosti ťahaného prvku, zvyčajne podporuje výšku zdvihu od 80 metrov do 200 metrov.
Hodnotenie spomaľujúce horenie: Vyhovuje GB/T 18380.1 (alebo IEC 60332-1).
Účinnosť tienenia: Poskytuje určitú úroveň odolnosti voči elektromagnetickému rušeniu (EMI), čím zabraňuje prenikaniu vonkajšieho rušenia alebo vyžarovaniu vnútorných signálov.
