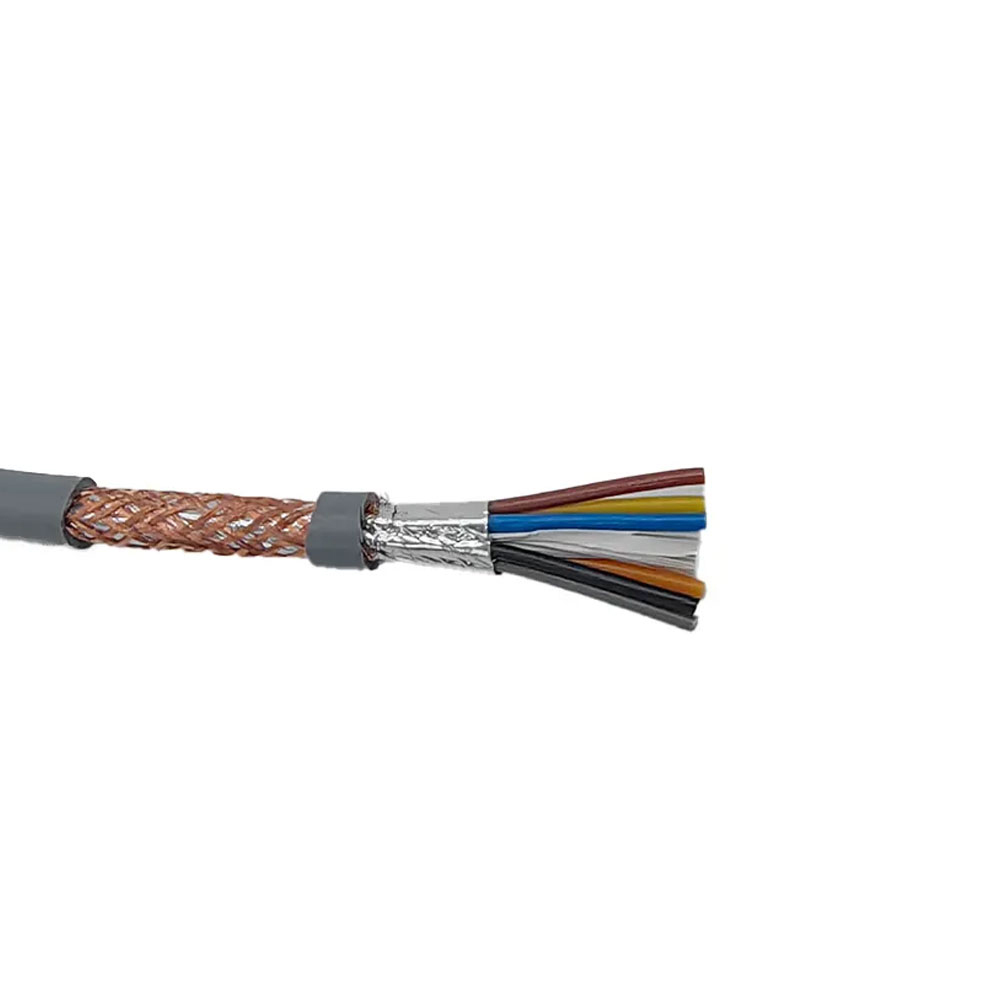

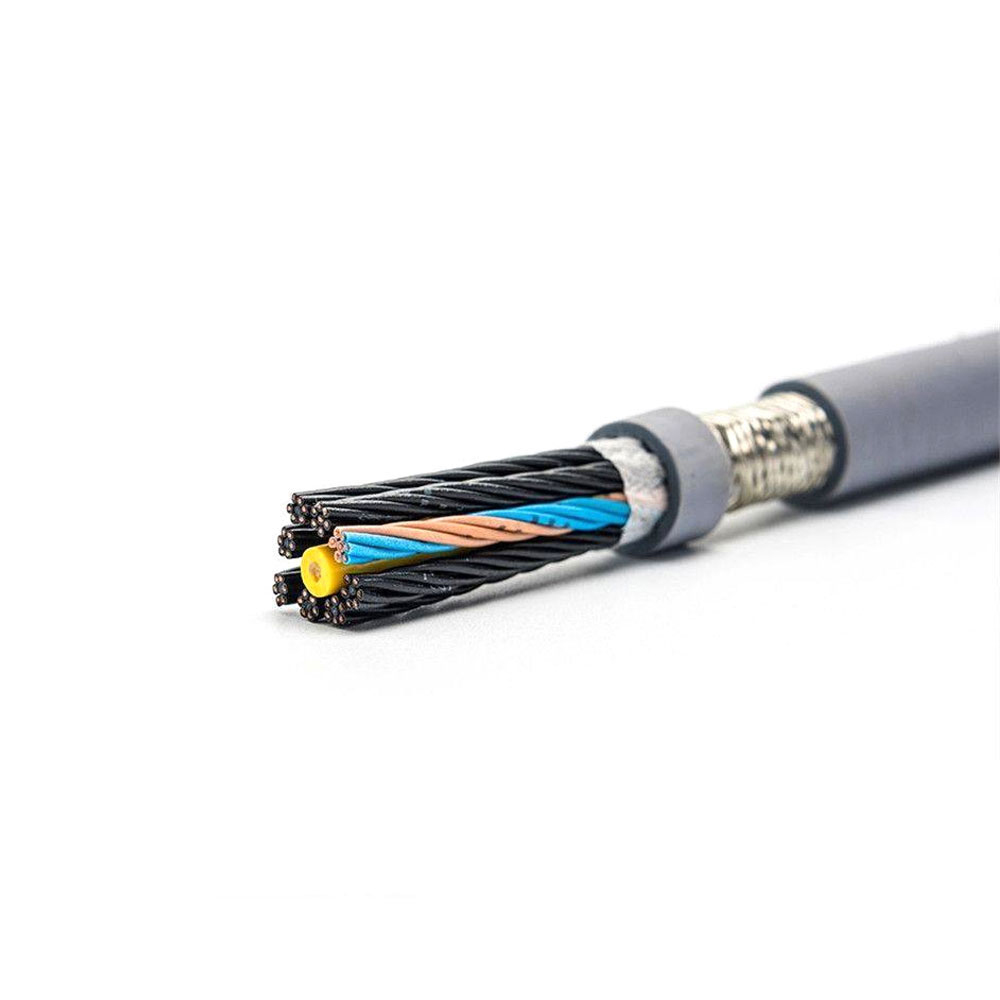

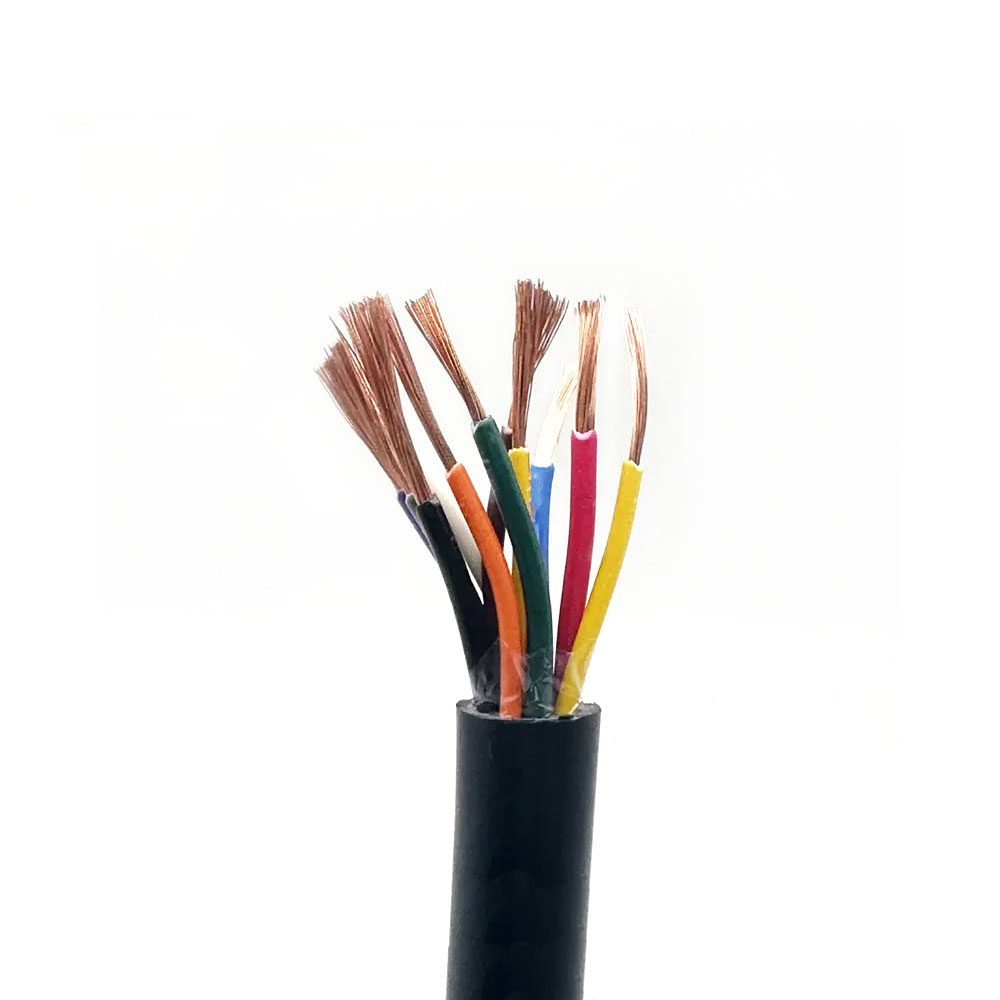

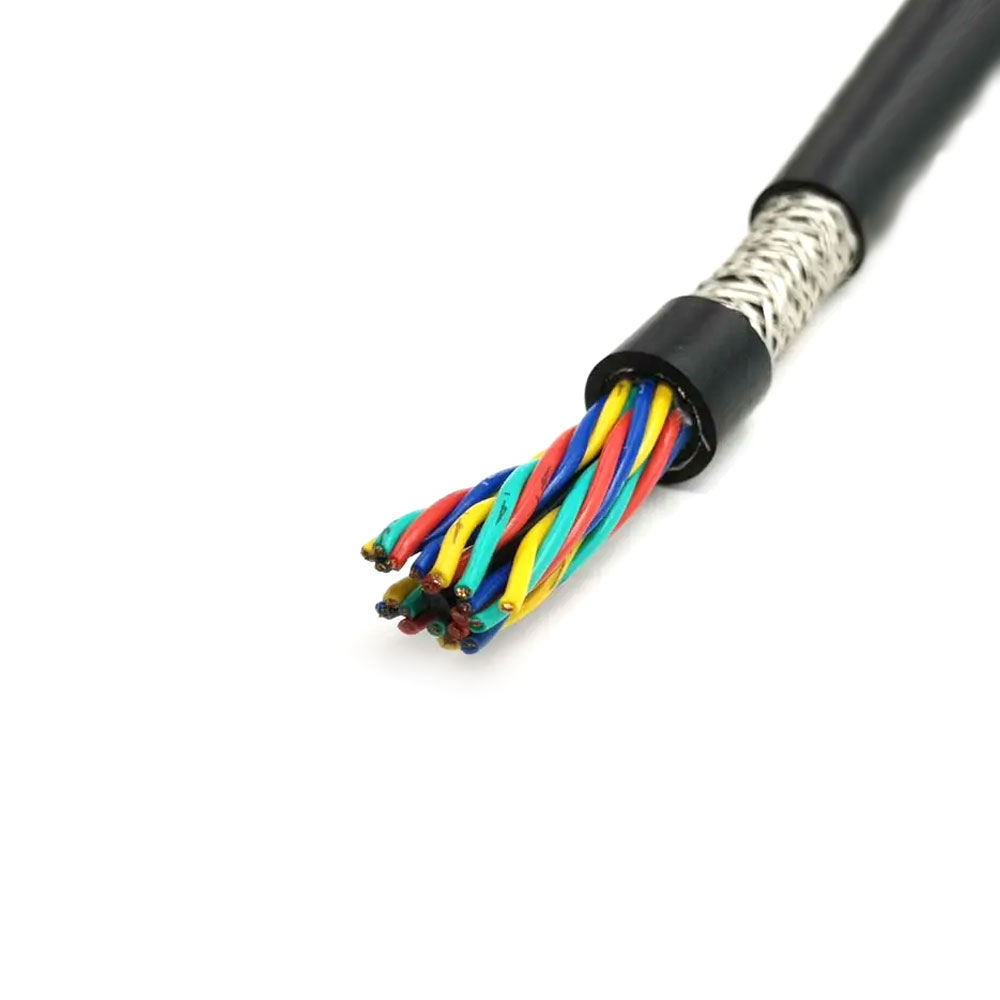

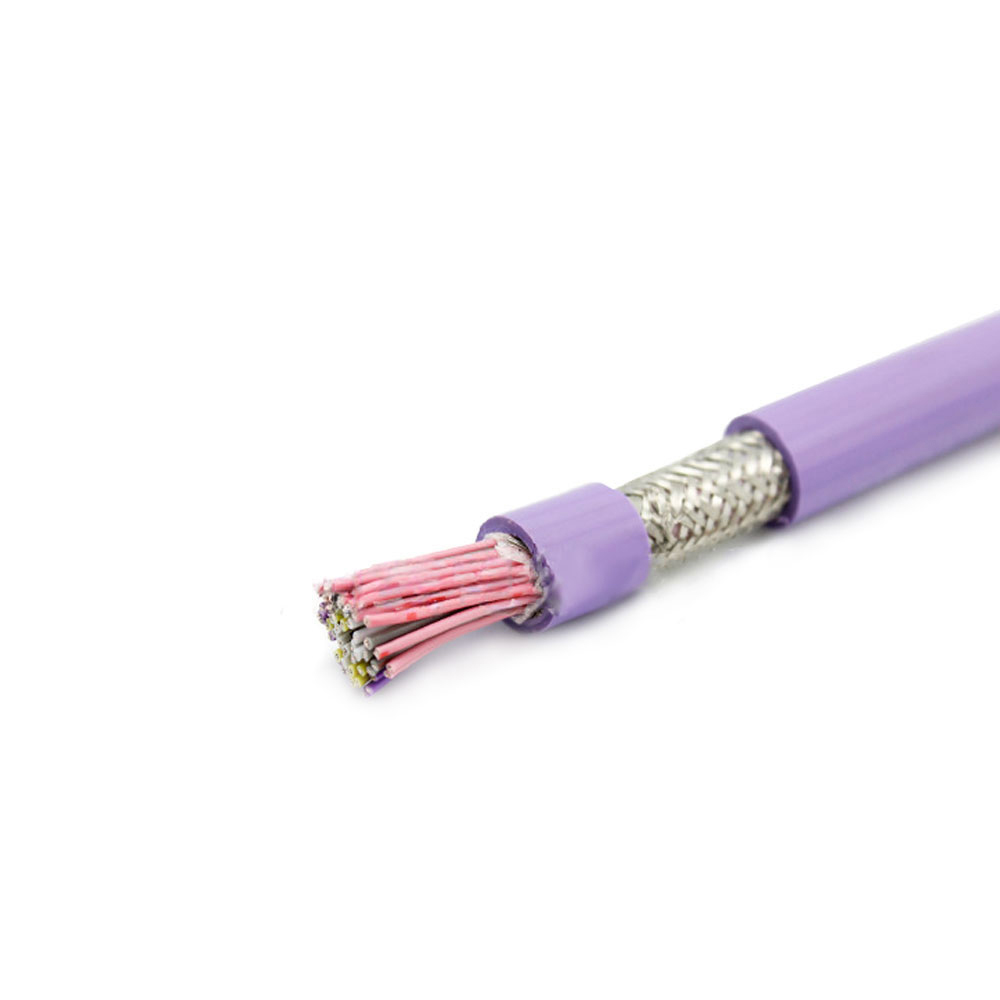

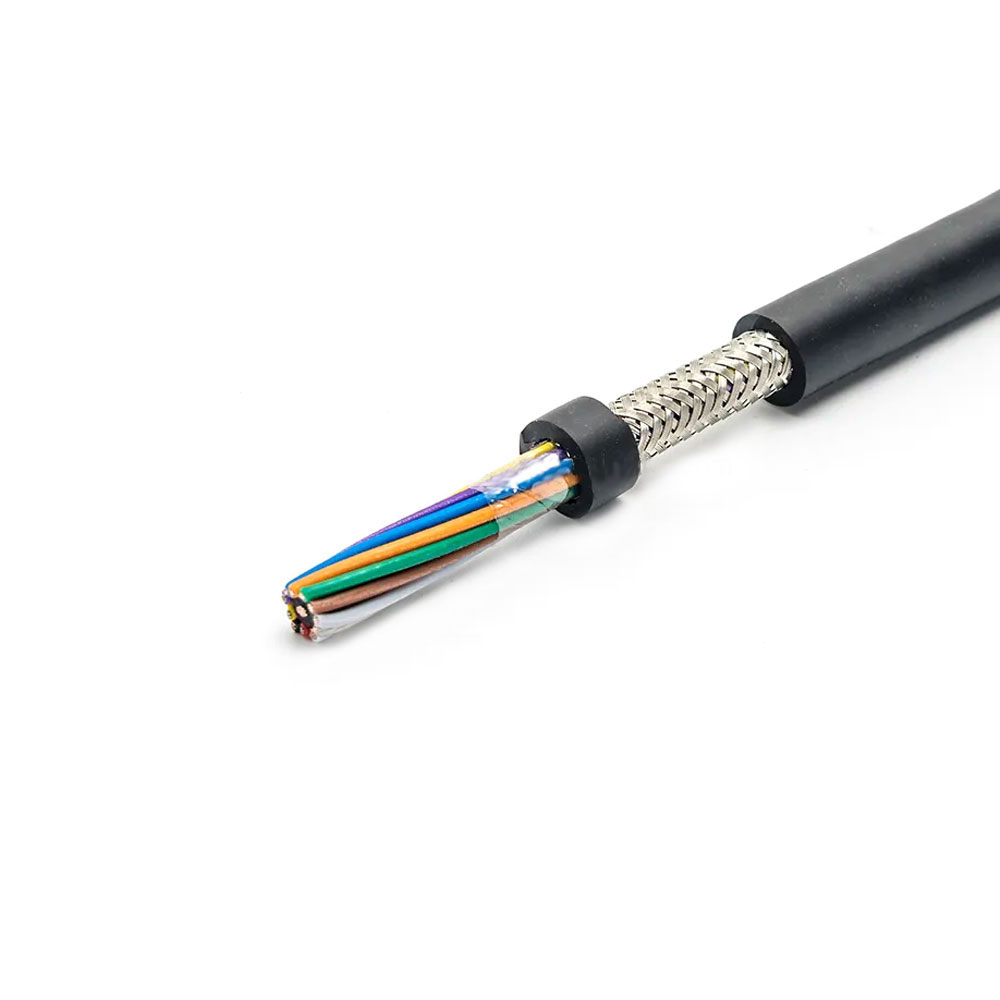

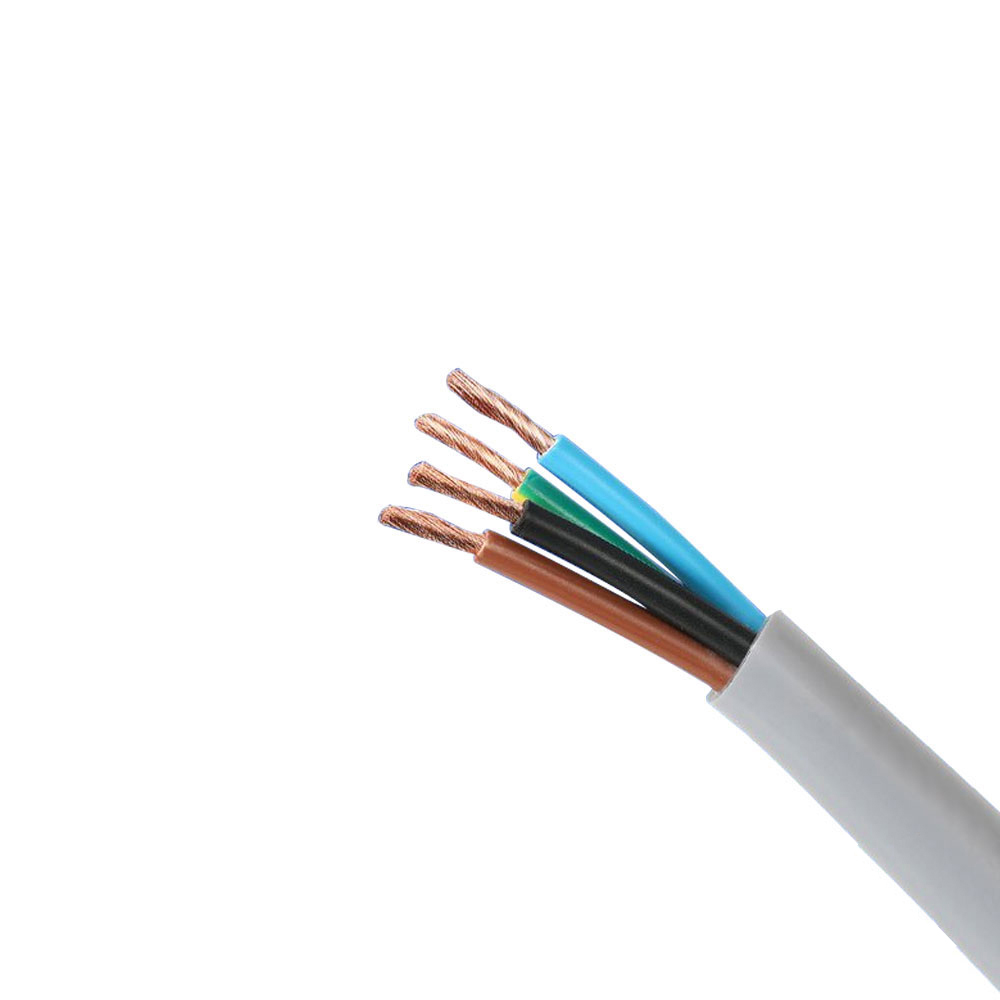

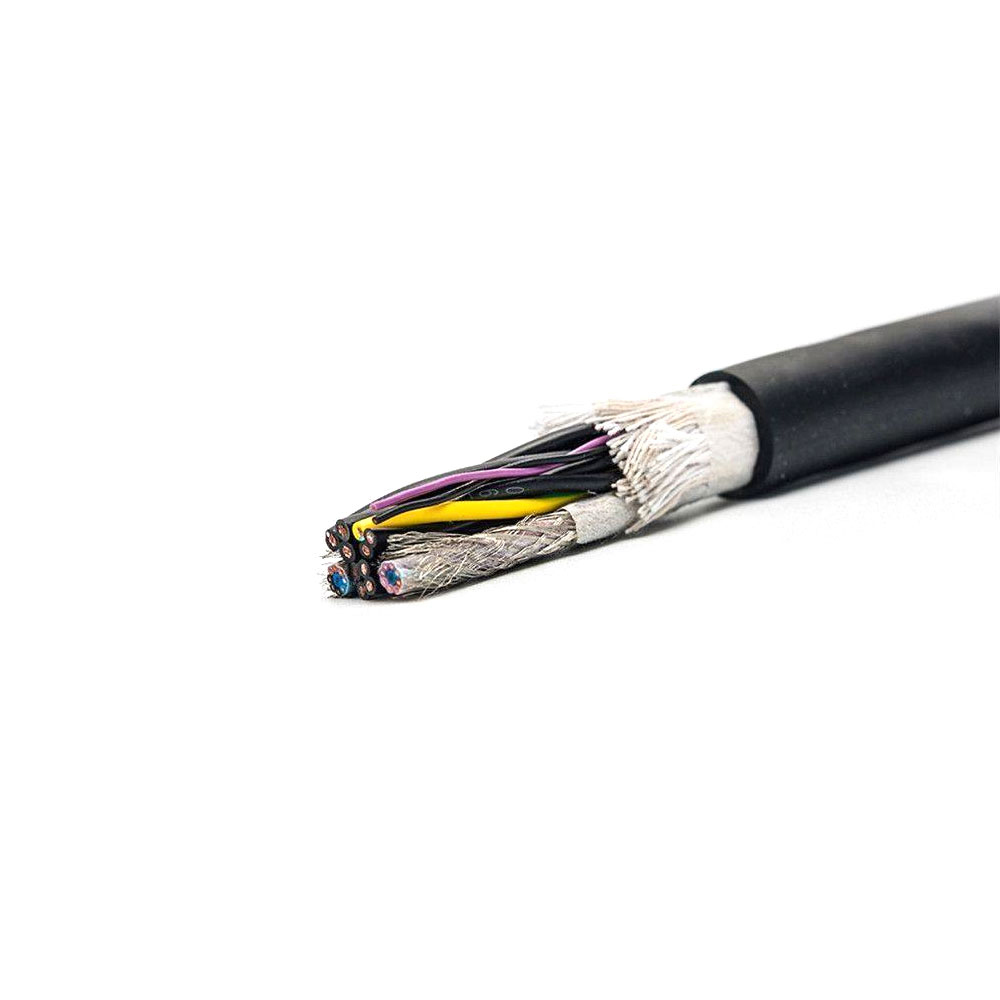

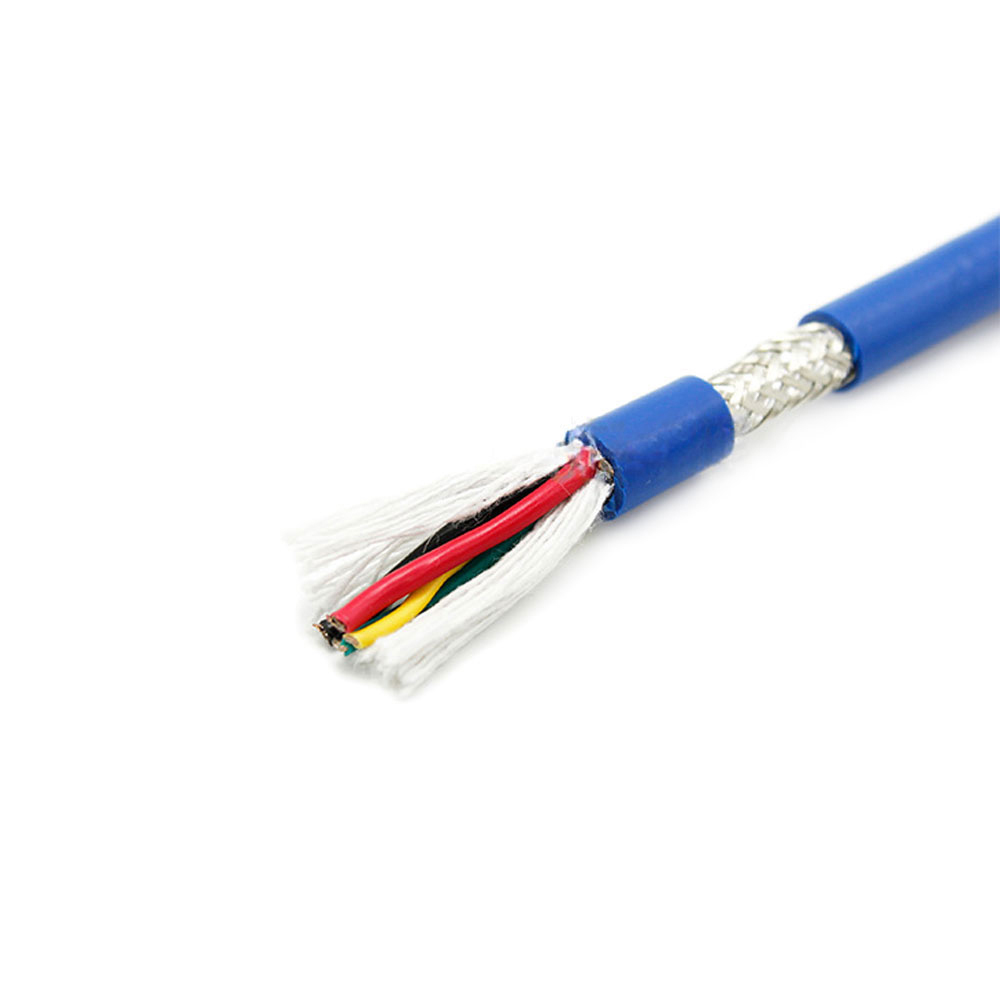

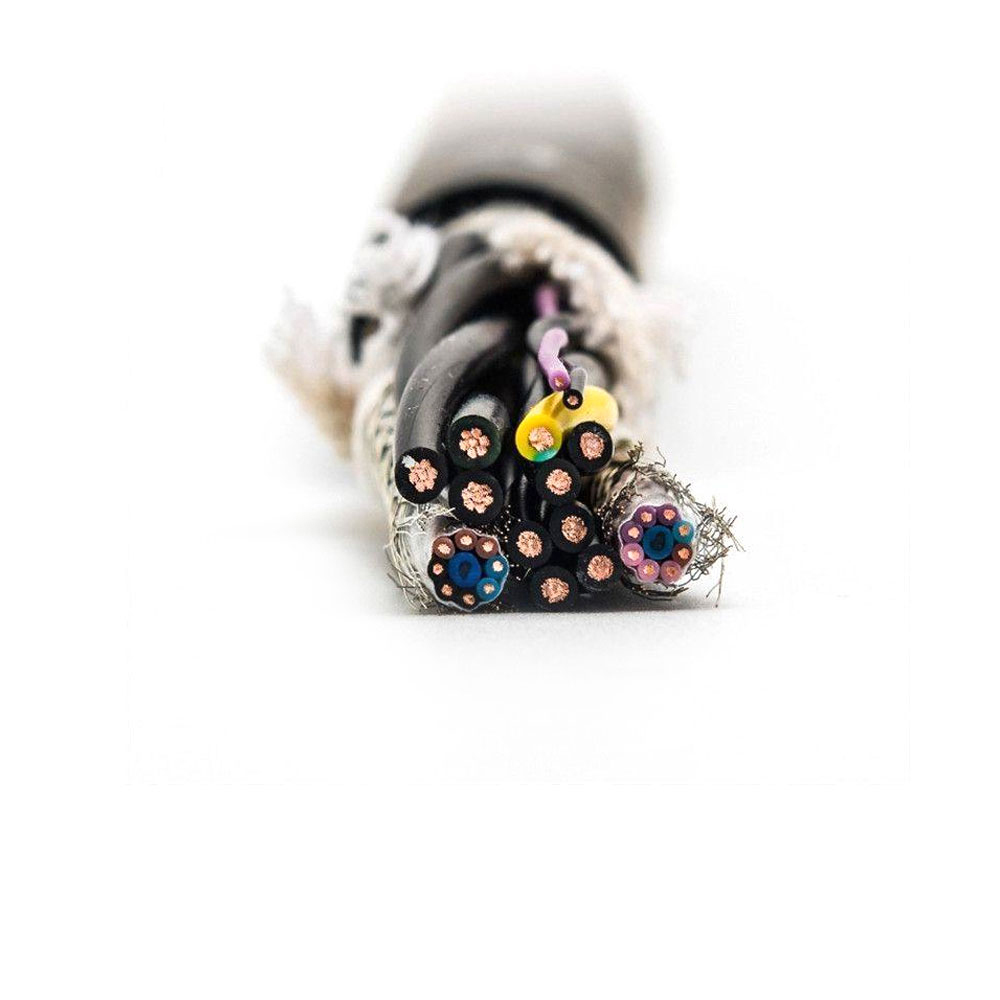

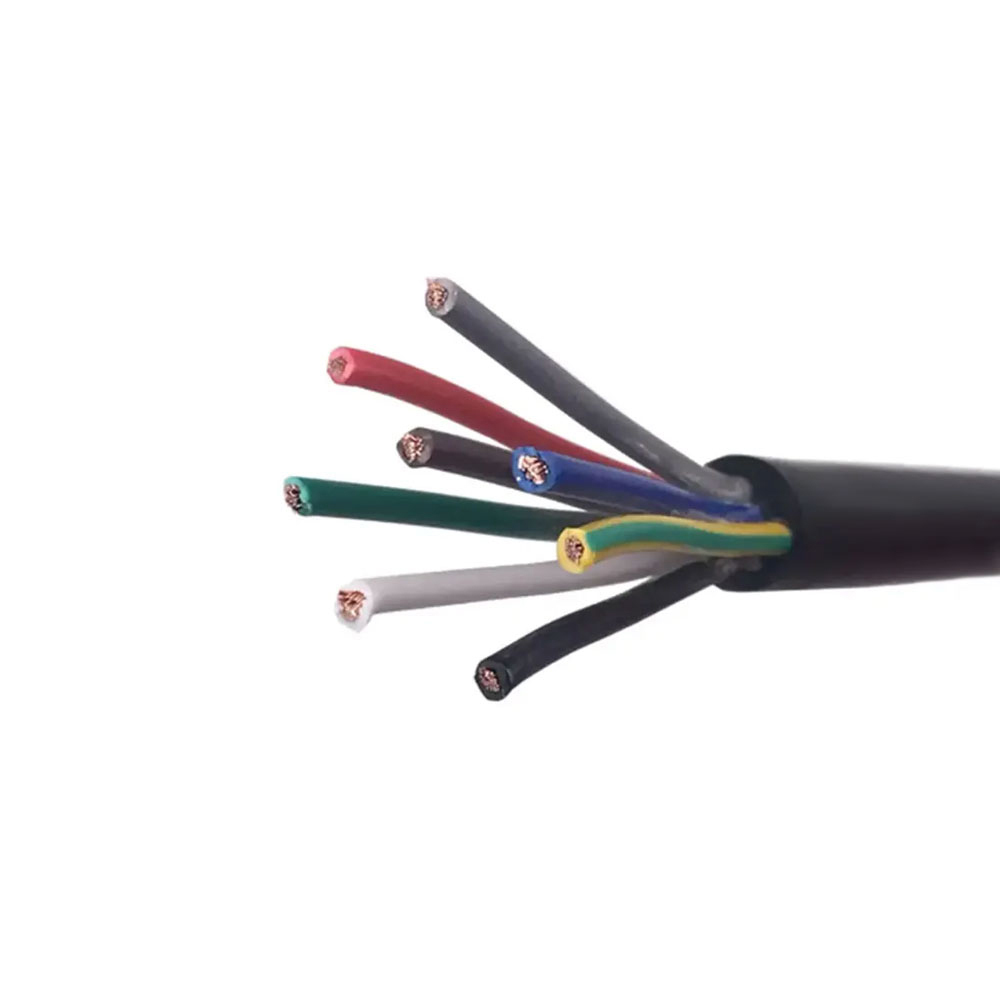

UL2501 Účinný kábel s certifikáciou UL proti rušeniu

UL2501 Výhody
Flexibilný jednojadrový dizajn tienenia: Môže byť použitý samostatne alebo kombinovaný vo viacerých kábloch, aby vyhovoval rôznym požiadavkám na signálovú slučku
Vysoko flexibilný a ľahko zapojiteľný: Jemný lankový mäkký vodič kombinovaný s PVC plášťom, vhodný pre scenáre s obmedzeným priestorom
Efektívne tienenie proti rušeniu: Tienenie hliníkovou fóliou účinne potláča elektromagnetické rušenie a zaisťuje čistotu signálu
Dvojitá certifikácia USA-Kanada: Súčasne prechádza certifikáciou UL a cUL, čo umožňuje prístup na severoamerický trh
Vynikajúca nákladová efektívnosť: Významná cenová výhoda medzi jednožilovými tienenými drôtmi, vhodná na hromadné obstarávanie

UL2501 Predajné body
Štandardný jednojadrový tienený drôt pre Severnú Ameriku: Široko používaný na jednobodový prenos signálu v prístrojoch, meračoch a priemyselných riadiacich zariadeniach na trhoch v USA a Kanade
Dvojžilový certifikovaný jednojadrový kábel: Certifikácia UL cUL podporuje rýchly vstup do severoamerického dodávateľského reťazca presných zariadení
Jednobodové riešenie Plug-and-Play: Kompatibilné s jednojadrovými konektormi, ako sú BNC a RCA, čo zjednodušuje zapojenie vysokofrekvenčného signálu
Ekonomická voľba jednobodového tienenia: Poskytuje lacné signálne káble pre testovacie zariadenia a audio zariadenia vyvážané do Severnej Ameriky
Flexibilné špecifikácie a rýchle napájanie: Podporuje prispôsobenie AWG 30–20, plný rozsah farieb, podporuje rýchlu odozvu v malých dávkach

Rozsah aplikácie UL2501
Signálne pripojenia pre testovacie prístroje: Drôty sondy osciloskopu, výstupné vodiče generátora signálu, vstupné vodiče na zber dát
Vnútorná kabeláž pre audio zariadenia: Vstupné/výstupné káble zosilňovača, signálové káble mixéra, prepojovacie káble nahrávacieho zariadenia
Zapojenie senzorov pre lekárske vybavenie: Senzorové vodiče pre zariadenia na monitorovanie života, signálne vodiče pre lekárske zobrazovacie zariadenia
Jednobodové signály pre priemyselné riadiace zariadenia: analógové vstupné vodiče PLC, tienené vodiče snímača teploty, prepojovacie vodiče tlakového vysielača
RF pomocné zariadenie pre komunikačné zariadenia: Káble na kalibráciu antény základňovej stanice, káble na testovanie RF modulu
Certifikáty zhody: UL

Vodič: Pocínovaná žíhaná meď, jemne lanková štruktúra.
Kľúčové páry vodičov: Jeden krútený pár pre USB 2.0 (D /D-), dva tienené krútené páry pre USB 3.0 (SSTX /-, SSRX /-) spolu s napájacími a uzemňovacími vodičmi.
Izolačný materiál: Polyetylén s vysokou hustotou alebo penový polyetylén, ktorý sa používa na dosiahnutie diferenciálnej impedancie 90Ω.
Štruktúra párov vodičov: Štyri diferenciálne páry:
1. Diferenciálny pár USB 2.0: Netienený alebo slabo tienený.
2. USB 3.0 SuperSpeed ​​TX diferenciálny pár: Nezávisle tienený.
3. USB 3.0 SuperSpeed ​​RX diferenciálny pár: Nezávisle tienený.
4. Pár silových vodičov: VBUS a GND, zvyčajne hrubšie.
Vrstvené tienenie: Viacvrstvová tieniaca štruktúra:
• Každý pár SuperSpeed diferenciálu má nezávislé tienenie hliníkovou fóliou.
• Celková konštrukcia používa tienenie spletenou medenou sieťovinou (zvyčajne ≥65% pokrytie).
Plášť: Polyvinylchlorid (PVC) alebo polyolefín spomaľujúci horenie, s prísnymi limitmi vonkajšieho priemeru, aby bola zaistená kompatibilita so štandardnými USB-A/B zástrčkami.
Charakteristická impedancia: Diferenciálna impedancia: 90Ω ±15 % (pre páry SuperSpeed), čo je rozhodujúce pre zabezpečenie integrity vysokorýchlostného signálu 5 Gb/s.
Menovité napätie: 30 V DC (napájací kábel VBUS).
Dlhodobá prevádzková teplota: 60 °C až 80 °C (bežné).
Rýchlosť prenosu dát: USB 3.0: 5 Gbps (SuperSpeed); USB 2.0: 480 Mbps (vysokorýchlostné), spätne kompatibilné.
Maximálna dĺžka: Odporúčaná ≤3 metre (typická dĺžka na zaručenie výkonu podľa špecifikácií USB 3.0).
Odpor jednosmerného prúdu: Prísne požiadavky na vodiče VBUS a GND na zabezpečenie dostatočnej kapacity dodávky energie (napr. 900 mA pri 5 V).
