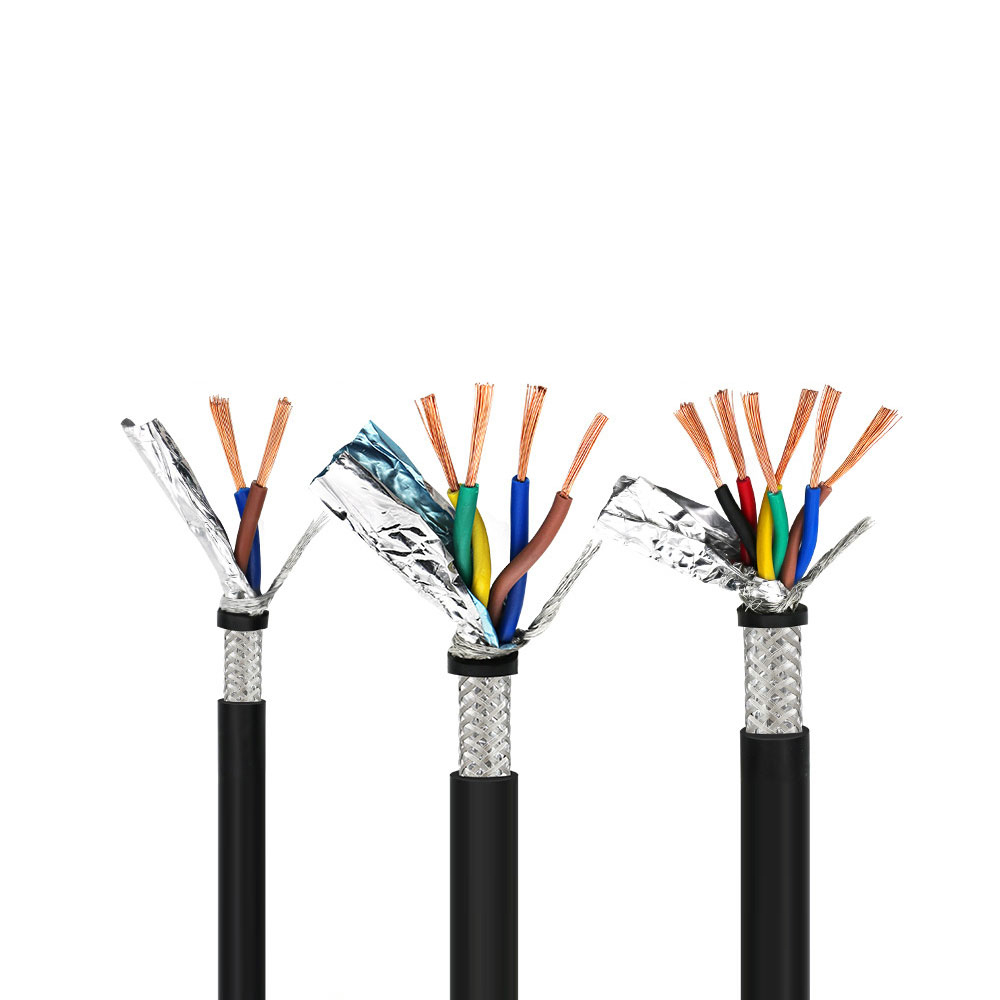

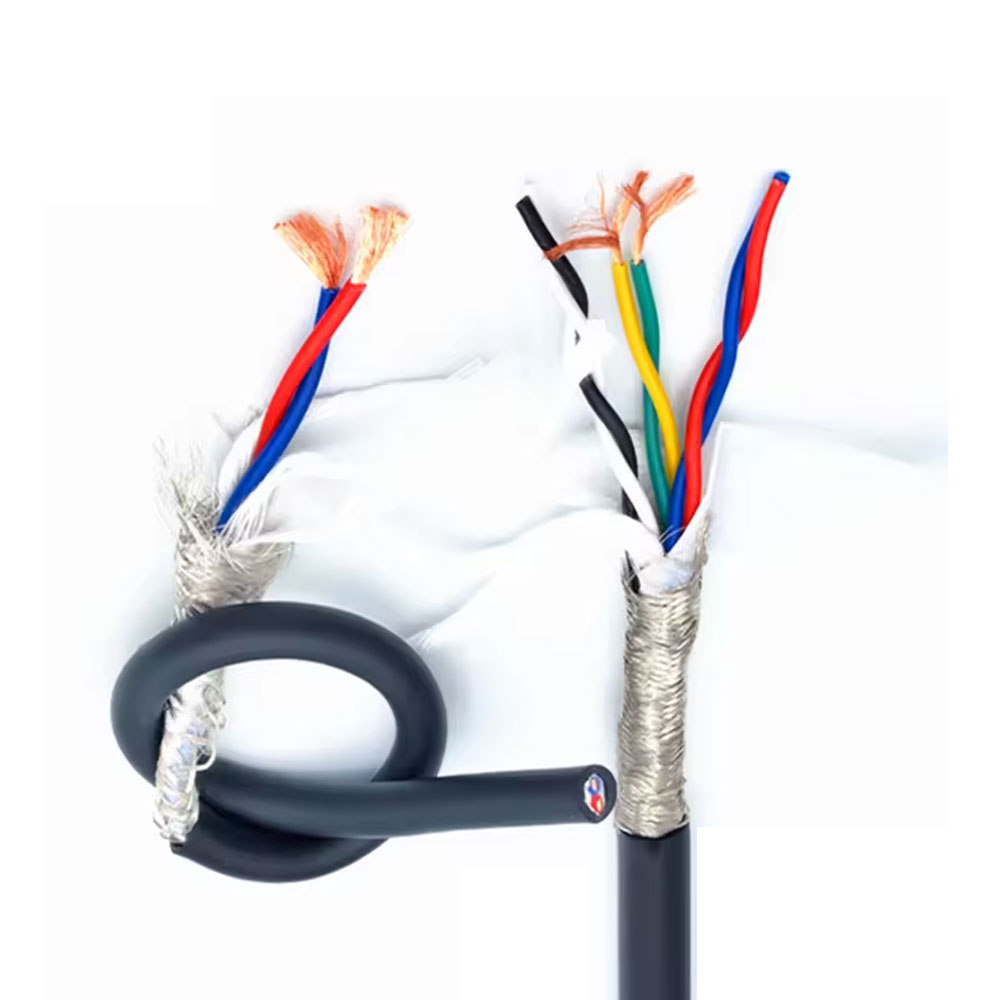

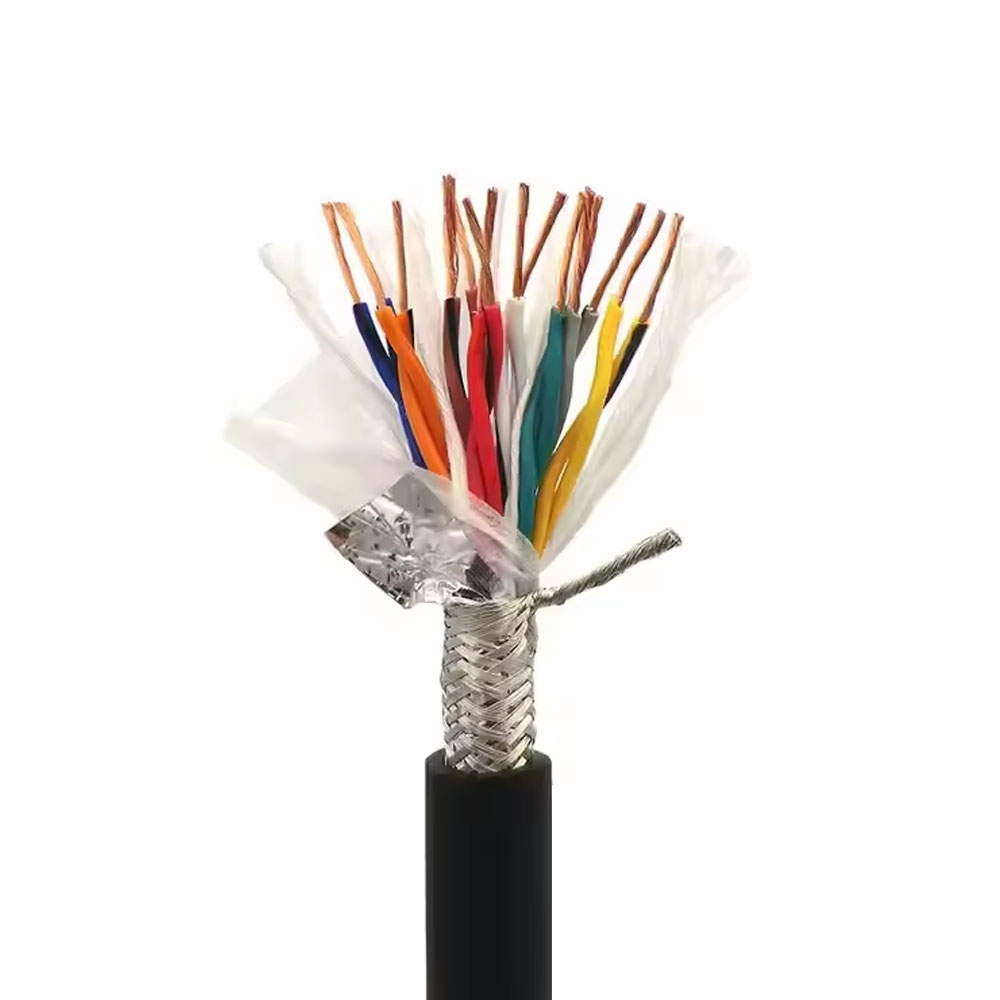

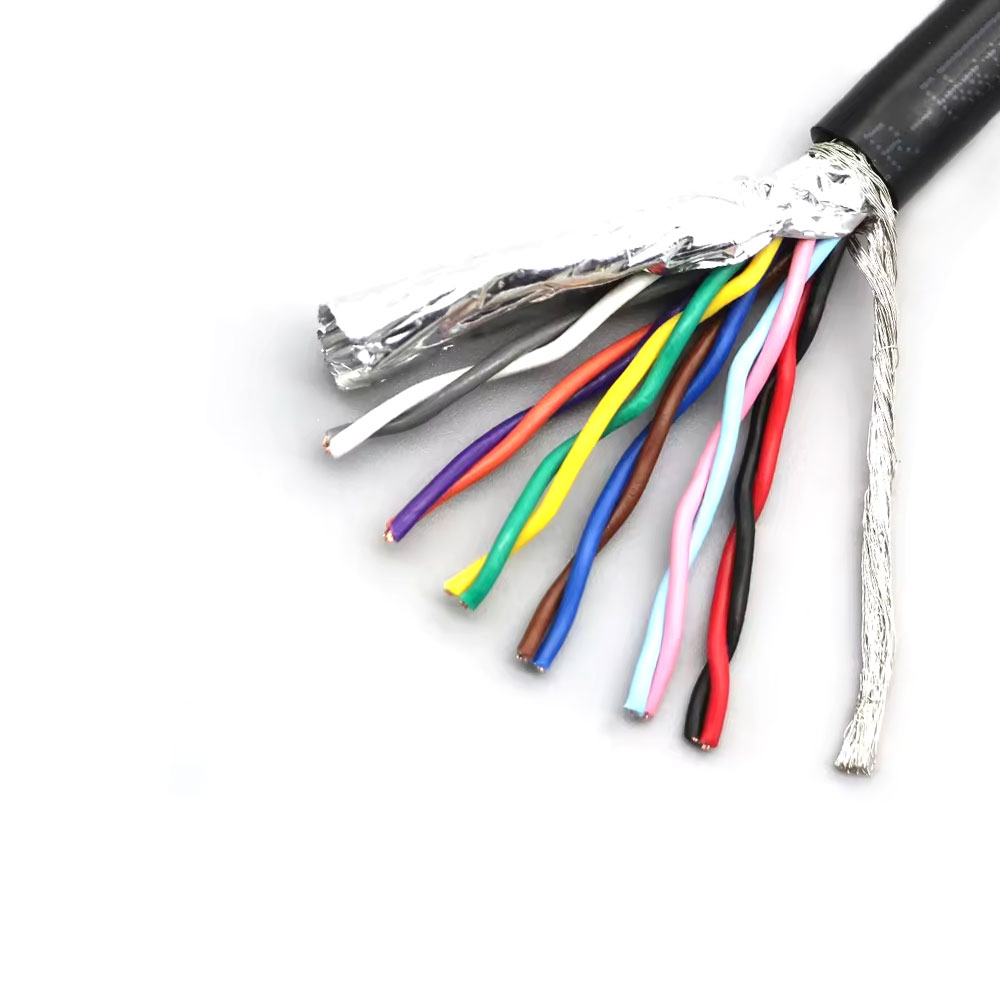

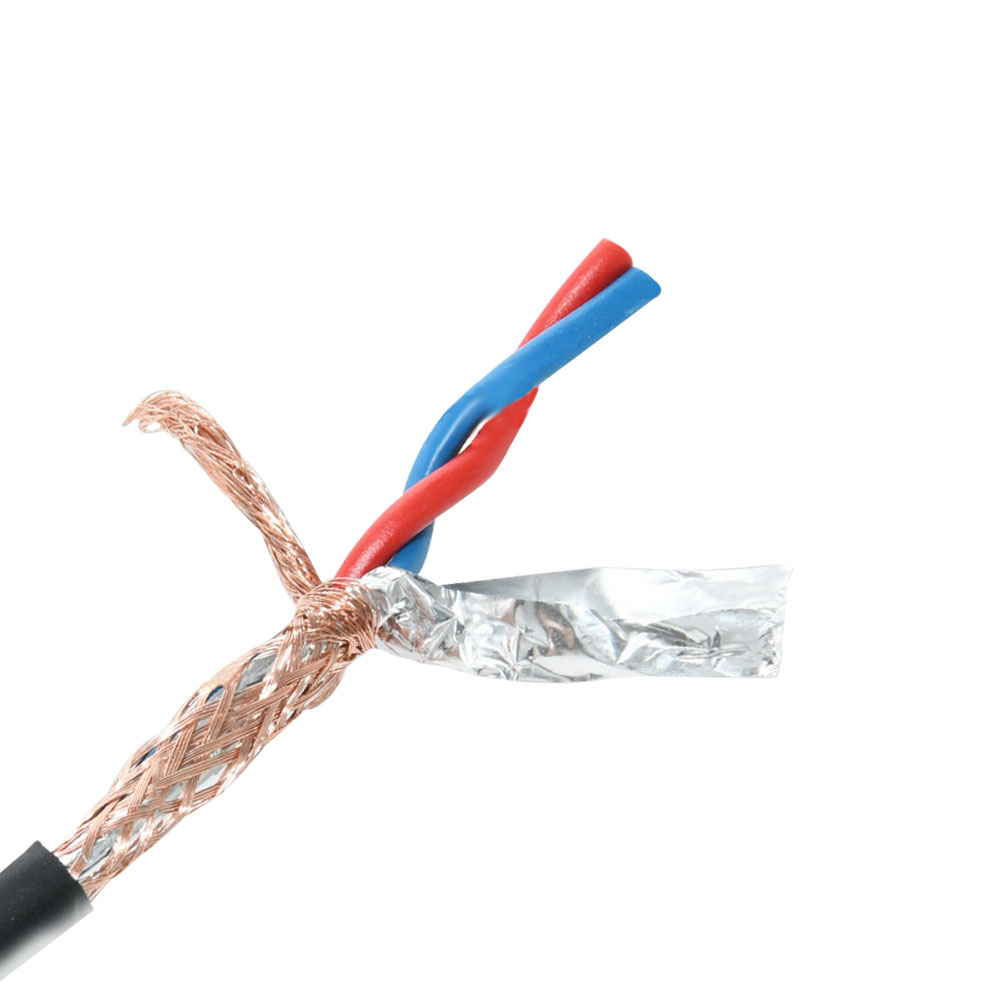

WDZB1-RYJYSP WDZB1N-RYJYSP Stavebný drôt

WDZB1-RYJYSP/WDZB1N-RYJYSP Charakteristika kábla
Identifikácia modelu: WDZB1 – bezhalogénový, málo dymový, spomaľujúci horenie triedy B1; RYJYSP označuje ožiarenú izoláciu a plášť zo zosieťovaného polyetylénu s tienením a štruktúrou krútených párov; N označuje ohňovzdorný typ
Menovité napätie: 300/500V
Materiál vodiča: Viacvláknový jemný medený vodič v krútenej dvojlinke
Izolačný materiál: Izolácia zo zosieťovaného polyetylénu (XLPE).
Materiál plášťa: Plášť z ožiareného sieťovaného polyetylénu (XLPE).
Štruktúra tienenia: Individuálne tienenie z hliníkovej fólie pre každý krútený pár plus celkové tienenie opletené medeným drôtom
Štruktúra skrúteného páru: Vodiče skrútené do párov, aby sa znížili presluchy a vonkajšie rušenie
Trieda spomaľujúca horenie: Spomaľovač horenia triedy B1 (podľa normy GB 31247, ekvivalentná norme EÚ triedy B1ca)
Požiarna odolnosť: Typ N spĺňa test požiarnej odolnosti 750 °C/90 minút (podľa normy GB/T 19666)
Teplotné hodnotenie: Dlhodobá prevádzková teplota 90°C
Environmentálne charakteristiky: Bez halogénov, málo dymu, nízka toxicita; toxicita dymu pri spaľovaní zodpovedá norme GA 306
Certifikačné štandardy: V súlade s GB/T 19666 a GB 31247; prejde certifikáciou CCC

Požiadať o cenovú ponuku Kontaktujte nás

Podrobnosti o produkte
Parametre produktu

Podrobnosti o produkte

Výhody kábla WDZB1-RYJYSP/WDZB1N-RYJYSP
Štvoritý dizajn proti rušeniu: Štruktúra krútených párov, tienenie nezávislého páru, celkové tienenie a spomaľovač horenia triedy B1 a požiarna odolnosť komplexne chránia pred elektromagnetickými a požiarnymi hrozbami
Nehorľavosť a požiarna odolnosť podľa normy EÚ: Nehorľavosť triedy B1 a odolnosť voči ohňu spĺňa triedu B1ca nariadenia EÚ CPR s vysokým medzinárodným uznaním
Vysoká environmentálna bezpečnosť: Bezhalogénové vlastnosti s nízkou dymivosťou znižujú sekundárne nebezpečenstvo požiaru, chránia bezpečnosť osôb pri úniku a životné prostredie
Flexibilné a ľahko zapojiteľné: Štruktúra jemného krúteného páru mäkkého vodiča uľahčuje ohýbanie a inštaláciu v zložitých cestách
Silná odolnosť voči poveternostným vplyvom: Ožiarený zosieťovaný plášť odoláva UV žiareniu a vlhkosti, vhodný pre drsné vnútorné a vonkajšie prostredie
Dlhodobá stabilita a spoľahlivosť: Ožiarená zosieťovaná izolácia odoláva starnutiu; viacnásobné tieniace štruktúry zaisťujú čistotu a stabilitu signálu

Predajné miesta káblov WDZB1-RYJYSP/WDZB1N-RYJYSP
Ohnivzdorný signálny kábel s vysokým tienením triedy B1: Poskytuje kompletné riešenie pre prenos signálu v prostrediach so silným rušením vyžadujúcim požiarnu odolnosť v medzinárodných špičkových projektoch.
Hlavný signálový kábel pre kritické zariadenia súvisiace so zahraničím: Vhodný pre scenáre prenosu signálu s vysokou spoľahlivosťou, ako sú medzinárodné dátové centrá, operačné sály nemocníc v zahraničí a nadnárodné laboratóriá
Dizajn úplne ožiarenej zosieťovanej štvornásobnej ochrany: Dvojité zosieťovanie izolácie a plášťa odoláva starnutiu; krútená dvojlinka plus dvojité tienenie plus spomaľovač horenia a požiarna odolnosť dosahuje komplexnú ochranu
Vhodné pre medzinárodné projekty v drsnom prostredí: Plášť odolný voči poveternostným vplyvom podporuje zložité medzinárodné inžinierske prostredia, ako sú vonkajšie priestory, tunely a cezhraničné podzemné chodby.
Komplexné riešenie požiarnej ochrany a ochrany proti rušeniu triedy B1: Nehorľavý a ohňovzdorný typ triedy B1 pokrýva potreby prenosu signálu vyššej triedy v komerčných, dopravných, priemyselných a iných oblastiach.

Rozsah použitia kábla WDZB1-RYJYSP/WDZB1N-RYJYSP
Prenos signálu v medzinárodných prostrediach s vysokým rušením: Monitorovanie nadnárodných rozvodní, zo zahraničia financované továrenské automatizačné autobusy, signály snímačov medzinárodných prístavných zariadení
Nízkonapäťové systémy pre kritické zariadenia súvisiace so zahraničím: Medzinárodná komunikácia so servermi dátových centier, systémy monitorovania života nemocníc v zahraničí, dátové linky medzinárodných výskumných a vývojových laboratórií
Projekty cezhraničných komplexných environmentálnych signálov: Medzinárodné siete na monitorovanie tunelov, systémy snímania cezhraničných komunálnych koridorov, komunikačné linky pre platformu na mori
Núdzové a požiarne signalizačné systémy pre medzinárodné projekty: Požiarne poplachové autobusy nadnárodných spoločností, medzinárodné riadenie núdzového vysielania, signály spätnej väzby požiaru veľvyslanectva
Inteligentné medzinárodné projekty pre zelenú certifikáciu: Signály automatizácie budov pre projekty s certifikáciou LEED Platinum, medzinárodné dátové zbernice inteligentného kampusu, nadnárodné linky energetického manažmentu
Certifikáty zhody: CCC/ROHS; Spomaľovač horenia triedy B1 spĺňa test GB 31247 (ekvivalent k EN 50399); ohňovzdorný typ spĺňa test GB/T 19666

Parametre produktu

Dirigent	Žíhaný medený vodič triedy 5 alebo vyššej (ultrajemné medené drôty, extrémne flexibilné), s malým prierezom v rozsahu od 0,5 mm² do 2,5 mm² (bežný), optimalizovaný špeciálne na prenos signálu.
Štruktúra páru	Izolované jadrá sú presne skrútené v pároch s pevným rozstupom, čím tvoria fyzický základ pre integritu signálu.
Izolačný materiál	Zosieťovaný polyetylén (XLPE), ktorý spĺňa požiadavky triedy B1 na vlastnosti bez obsahu halogénov, nízkej dymivosti a nehorľavosti.
Párové tienenie	Typicky je okolo každého skrúteného páru obalená hliníkovo-plastová kompozitná páska ako tienenie páru, aby sa zabránilo presluchu medzi pármi.
Celkové tienenie	Ako celkové tienenie okolo všetkých párov sa používa pletená medená sieťka alebo hliníkovo-plastová kompozitná páska s drenážnym drôtom, aby odolali vonkajšiemu rušeniu.
Materiál plášťa	Bezhalogénový polyolefínový plášť s nízkou dymivosťou, ktorý spomaľuje horenie, spĺňa celkové výkonnostné kritériá triedy B1.
Menovité napätie	300/300 V, čo jasne naznačuje vlastnosti prenosu signálu.
Dlhodobá prevádzková teplota	90 °C
Hodnotenie výkonu spaľovania	Trieda B1 – Celý kábel musí prejsť všetkými testami špecifikovanými v GB 31247.
Bezhalogénový a nízkodymový	Celá konštrukcia je v súlade s GB/T 17650.2 a GB/T 17651.2 (priepustnosť svetla ≥ 80 %).
Uvoľňovanie tepla a toxicita	Spĺňa limity triedy B1 pre THR a pHRR, ako aj požiadavky toxicity triedy t1.
Horiace kvapky	žiadne.
Charakteristická impedancia	Stabilné hodnoty, ako napríklad 100Ω ±15%, vhodné pre vysokorýchlostné diferenciálne prevody.
Minimálny polomer ohybu	≥ 15×D (kvôli mimoriadne zložitej štruktúre sú požiadavky na ohýbanie obzvlášť prísne).
Účinnosť tienenia	Vysoký útlm tienenia pri vysokých frekvenciách (napr. >90 dB @ 1 GHz), s vynikajúcim výkonom presluchov na blízkom konci (NEXT) a pomeru útlmu k presluchom (ACR).
Prenosová šírka pásma	Vysoká, schopná podporovať prenos digitálneho signálu rýchlosťou ako 100 Mbps, 1 Gbps a viac.
WDZB1N-RYJYSP	Požiarna odolnosť
