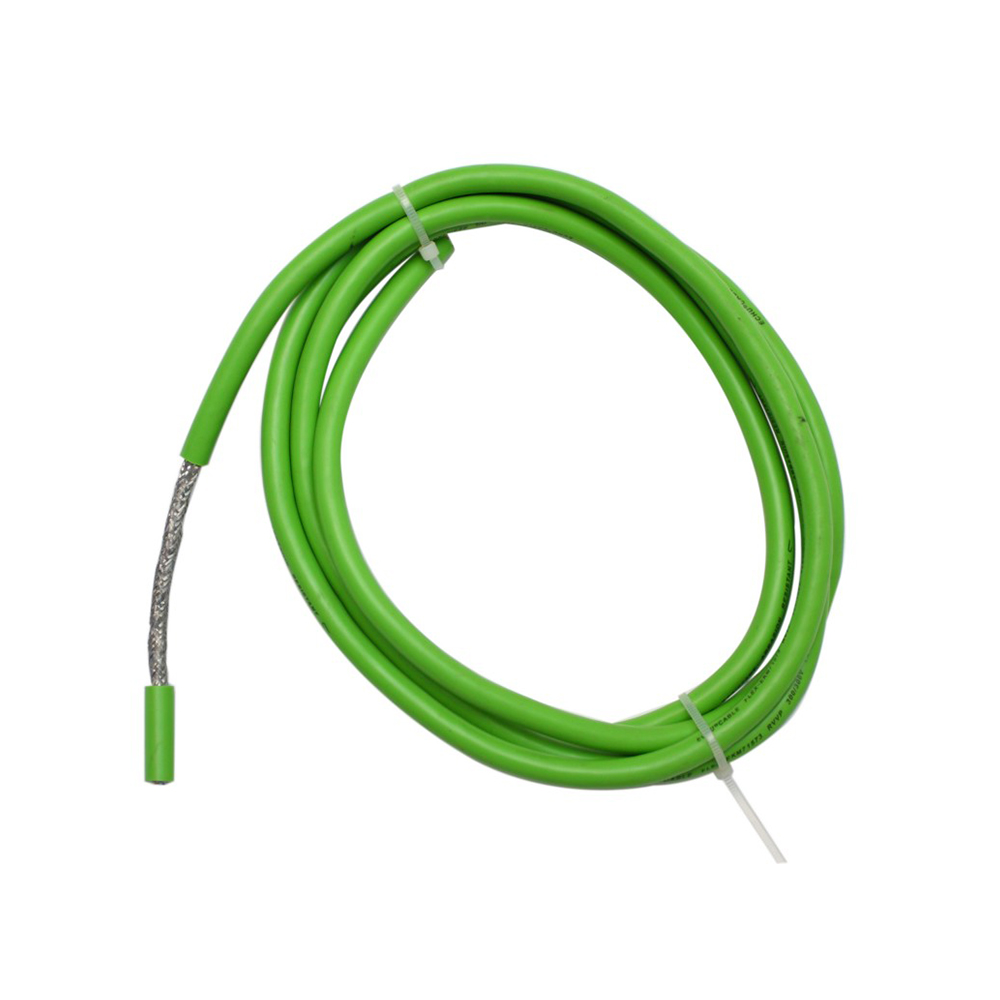

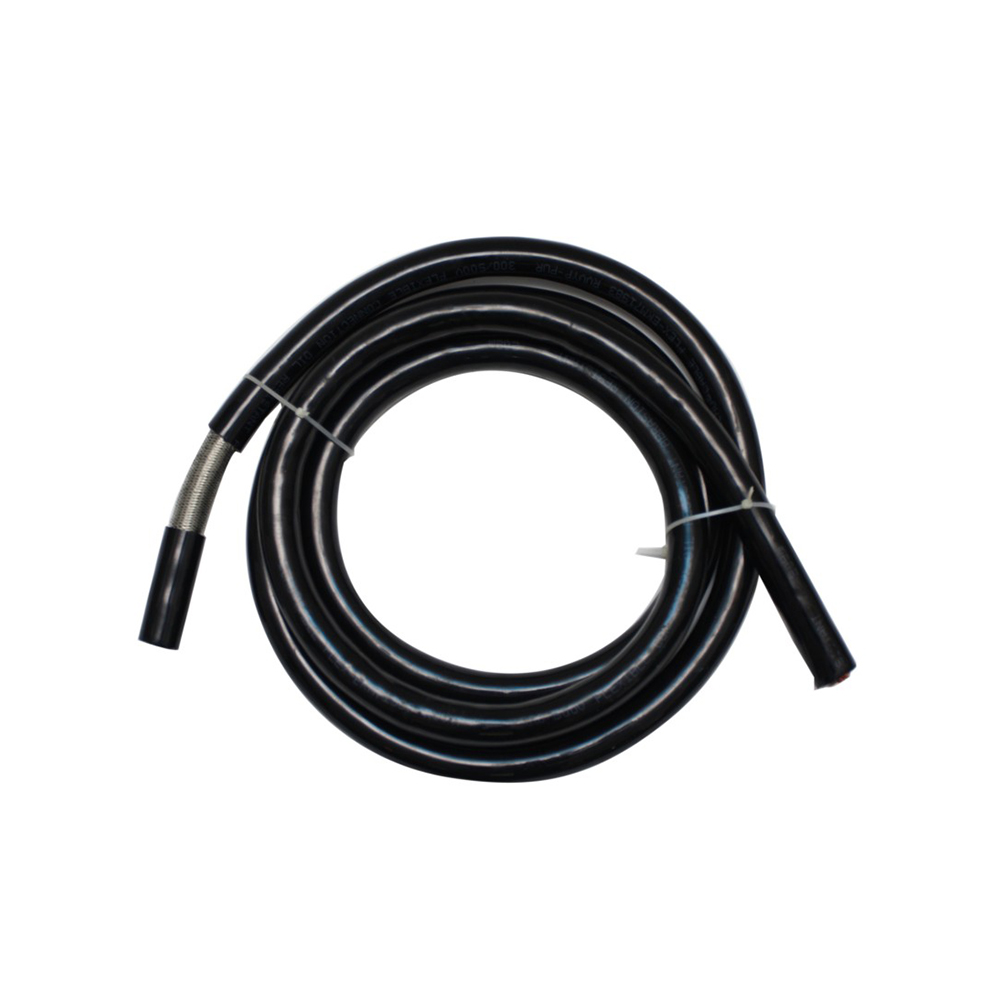

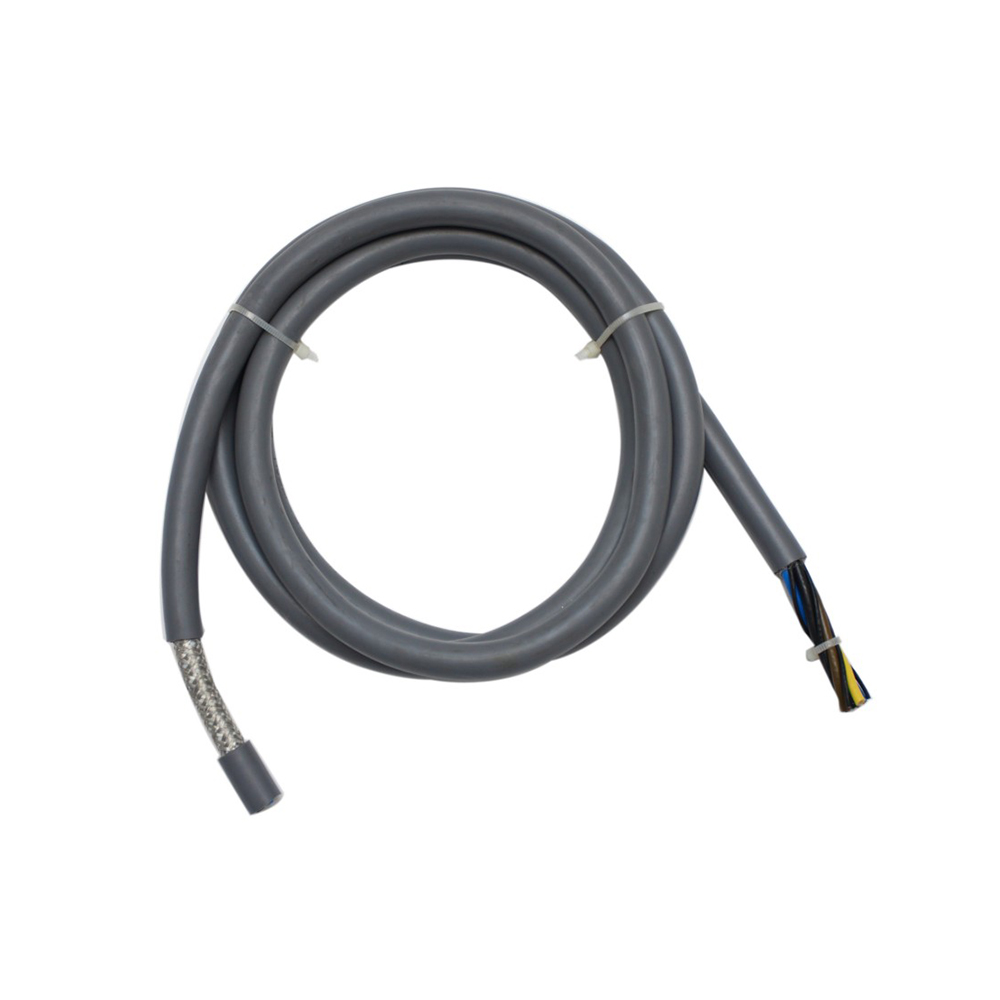

Ako sa zhoršuje integrita signálu vo vysokorýchlostných počítačových kábloch a aké konštrukčné parametre ho riadia

Vo vysokom výkone počítačové káble integrita signálu pri prevádzke pri multigigabitových prenosových rýchlostiach nie je jedinou merateľnou vlastnosťou, ale súhrnným výsledkom štyroch vzájomne závislých degradačných mechanizmov – útlmu, odrazu, presluchu a konverzie režimu – z ktorých každý je riadený špecifickými konštrukčnými parametrami vo fáze výroby. Pochopenie toho, ako každý mechanizmus vzniká, umožňuje inžinierom identifikovať, ktoré atribúty konštrukcie káblov sú skutočne dôležité pre konkrétnu rýchlosť prenosu dát a ktoré sú marketingové rozdiely bez funkčného významu pri cieľovej frekvencii.

Útlm sa zvyšuje s frekvenciou v dôsledku kožného efektu vo vodičoch a dielektrických strát v izolácii, ako je opísané v špecifikácii vložného útlmu kábla. Pri 10 Gbps (približne 5 GHz Nyquistova frekvencia pre signalizáciu NRZ) prevláda vložný úbytok na 1-metrovom kábli dielektrická strata, ak sa nepoužije penová polyetylénová izolácia — pevný PE má stratový tangens približne 0,0002, zatiaľ čo PVC má stratový tangens 250-krát vyšší. Pre káble určené na prevádzku s rýchlosťou 25 Gbps alebo vyššou sa percento penenia izolačného dielektrika stáva kritickým výrobným parametrom: každé 10 % zvýšenie podielu pórov v pene znižuje efektívnu dielektrickú konštantu približne o 0,08 a úmerne znižuje stratovú tangentu, čím sa zmysluplne predlžuje použiteľná dĺžka kábla pri danej rýchlosti prenosu dát.

Odrazy vznikajú pri nespojitosti impedancie – v akomkoľvek bode pozdĺž kábla, kde sa charakteristická impedancia odchyľuje od nominálnej hodnoty. Primárnym výrobným zdrojom kolísania impedancie je excentricita izolácie: ak je izolačná stena hrubšia na jednej strane vodiča ako na druhej strane, lokálna charakteristická impedancia sa mení, keď sa pár vodičov otáča v dôsledku svojho krútenia. To vytvára periodické kolísanie impedancie pri frekvencii skrúcania, čo generuje vrcholy štrukturálnych spätných strát pri špecifických frekvenciách zodpovedajúcich harmonickým dĺžke uloženia. Kábel s 15 mm skrútenou dĺžkou vytvára štrukturálnu spätnú stratovú rezonanciu pri približne 10 GHz – priamo v operačnom pásme aplikácií 10GBase-T a PCIe Gen 4. Riadenie excentricity izolácie pod ± 5 % nominálnej hrúbky steny pomocou precíznej konštrukcie lisovnice a stabilizácie tlaku taveniny v procese vytláčania je výrobným protiopatrením proti strate štrukturálnej návratnosti.

Generácie USB káblov a technické zmeny požadované pri každom zvýšení výkonu

Každá generácia USB si vyžadovala zásadné zmeny v konštrukcii káblov – nielen prísnejšie tolerancie rovnakého dizajnu. Pokrok z USB 2.0 na USB4 predstavuje 1000-násobný nárast dátovej rýchlosti (480 Mbps až 40 Gbps) a káblové konštrukcie požadované na každom konci tohto rozsahu nezdieľajú takmer žiadne spoločné konštrukčné prvky okrem materiálu vodičov.

Osobitnú pozornosť si zaslúži limit pasívnej dĺžky pre káble USB4 Gen 3×2 (40 Gbps). Pasívny limit 0,8 metra nie je bezpečnostnou špecifikáciou, ale limitom integrity signálu: za touto dĺžkou sa strata vloženia a medzipárové zošikmenie nahromadia na úroveň, ktorá presahuje vyrovnávaciu schopnosť prijímača. Výrobcovia káblov, ktorí predlžujú pasívny dosah nad 0,8 metra pri rýchlosti 40 Gbps, musia do zostavy kábla vložiť aktívne integrované obvody re-timer alebo lineárny ekvalizér – zvyčajne do jedného alebo oboch krytov konektora – ktoré kompenzujú frekvenčne závislý útlm kábla. Tieto aktívne prvky zvyšujú náklady, vyžadujú napájanie (čerpané z napájacej zbernice USB), generujú teplo, ktoré sa musí rozptýliť v kryte konektora, a spôsobujú latenciu. Kábel s označením „USB4 40 Gbps 2-meter“, ktorý nezverejňuje svoje aktívne komponenty alebo nečerpá energiu z VBUS, keď je pripojený, je potrebné vnímať skepticky, pretože pasívny výkon 40 Gbps na 2 metre nie je možné dosiahnuť žiadnou v súčasnosti dostupnou kombináciou vodičov a izolačného materiálu.

Skreslenie v rámci páru a medzi párom: Prečo chyby časovania v diferenciálnych pároch obmedzujú maximálnu rýchlosť prenosu dát

Skew je časový rozdiel medzi signálmi, ktoré by mali prísť súčasne a pri vysokom výkone počítačové káble prejavuje sa na dvoch úrovniach — v rámci diferenciálneho páru (intra-pair skew) a medzi rôznymi pármi (inter-pair skew). Oba typy degradujú integritu signálu, ale prostredníctvom rôznych mechanizmov a každý je riadený inými výrobnými parametrami.

Zošikmenie v rámci páru – rozdiel oneskorenia šírenia medzi vodičmi „ “ a „–“ jedného diferenciálneho páru – vzniká primárne z geometrickej asymetrie medzi dvoma vodičmi. Ak má jeden vodič v páre nepatrne väčší priemer, o niečo hrubšiu izolačnú stenu alebo je umiestnený systematicky bližšie k stredu kábla ako jeho partner, zažíva mierne odlišnú rýchlosť šírenia ako jeho partner. Rýchlosť šírenia v kábli je v = c/√(εeff), kde εeff je efektívna dielektrická konštanta izolácie obklopujúcej vodič – akákoľvek asymetria v dielektrickom prostredí medzi dvoma vodičmi páru vytvára rozdiel v rýchlosti šírenia, a teda vnútropárové zošikmenie. Pri 40 Gbps (25 ps UI pre signalizáciu NRZ) zaberá dokonca 1 ps/m intra-párového zošikmenia nahromadeného cez 1-metrový kábel 4 % intervalu jednotky, čo ponecháva veľmi malú rezervu pre hodiny prijímača a obvod obnovy dát, aby správne vzorkovali prichádzajúce dátové oko. Špecifikácia USB4 Gen 3×2 obmedzuje zošikmenie v rámci páru na 3 ps/m, čo vyžaduje zhodu priemeru vodiča v rozmedzí ±0,5 % a excentricitu izolačnej steny pod ±3 % po celej dĺžke kábla.

Inter-pair skew – rozdiel oneskorenia šírenia medzi samostatnými pármi prenášajúcimi súvisiace signály – sa stáva kritickým v protokoloch, ktoré používajú paralelne viacero pruhov, ako sú PCIe, HDMI 2.1 a DisplayPort 2.0. V týchto protokoloch je viacprúdové dátové slovo rozdelené na páry a prijímací čip musí zarovnať všetky pruhy, aby zrekonštruoval pôvodné dáta. Prijímač používa obvody kompenzácie zošikmenia medzi jazdnými pruhmi na kompenzáciu zošikmenia medzi pármi, ale táto kompenzácia má obmedzený rozsah – zvyčajne 20–64 UI pre prijímače PCIe Gen 5. Ak zošikmenie medzi pármi v zostave káblov presiahne kompenzačný rozsah prijímača, spojenie sa nedá vytvoriť, aj keď má každý jednotlivý pruh prijateľnú kvalitu signálu. Zošikmenie medzi pármi je primárne riadené prispôsobením elektrickej dĺžky všetkých dátových párov v kábli, čím sa zabezpečí, že každý pár bude mať rovnakú efektívnu dielektrickú konštantu a dĺžku fyzickej cesty. To je dosiahnuté prostredníctvom prispôsobených dĺžok pokládky, prispôsobenej izolačnej dielektrickej konštanty naprieč všetkými pármi (vyžaduje konzistentnú viskozitu izolačnej zmesi počas vytláčania) a pozdĺžne prispôsobeného vedenia párov v zostave káblov.

Technológia aktívnych optických káblov: Kedy a prečo medené počítačové káble dosahujú svoje fyzické hranice

Vysokovýkonné počítačové káble na báze medi čelia zásadnému fyzickému obmedzeniu: so zvyšujúcou sa rýchlosťou prenosu údajov sa úmerne zvyšuje efekt kože a dielektrická strata, čím sa znižuje maximálna dĺžka pasívneho kábla, ktorý môže podporovať danú rýchlosť prenosu údajov. Pre 100 Gbps a viac sa toto obmedzenie stáva praktickým obmedzením pri dĺžkach káblov relevantných pre zapojenie racku dátového centra (3 – 5 metrov) a cross-rack pripojenia (10 – 30 metrov). Aktívne optické káble (AOC) – ktoré používajú štandardné medené elektrické rozhrania na oboch koncoch, ale konvertujú signál na optický v puzdre konektora na prenos cez optické vlákno – obchádzajú toto obmedzenie používaním prenosového média (svetlo vo vlákne) so zanedbateľným útlmom na meter vo vzdialenostiach dátového centra.

Opticko-elektrická konverzia v AOC nastáva na IC ovládača VCSEL (vertical-cavity surface-emitting laser) vo vysielacom konektore a na fotodetektore v prijímacom konektore. Medený kábel medzi portom zariadenia a ovládačom VCSEL je zvyčajne kratší ako 10–15 mm – dostatočne krátky na to, aby straty v medi boli zanedbateľné bez ohľadu na rýchlosť prenosu dát. Táto architektúra umožňuje AOC prezentovať štandardné elektrické rozhranie (SFP, QSFP28, QSFP-DD alebo iné tvarové faktory) hostiteľskému zariadeniu a zároveň transparentne predĺžiť efektívnu dĺžku spojenia na 50–100 metrov alebo viac, v závislosti od typu vlákna a optickej vlnovej dĺžky. Z pohľadu hostiteľského zariadenia je AOC na nerozoznanie od pasívneho medeného kábla s priamym pripojením (DAC) – nevyžaduje sa žiadna konfigurácia ovládača ani zmeny na vrstve spojov.

Kompromisy, ktorými sa riadi výber medzi pasívnym medeným DAC, aktívnym medeným káblom a AOC v aplikáciách dátových centier, sú zhrnuté v troch kľúčových dimenziách:

• Rozsah dĺžok: Pasívny medený DAC je optimálny pre 0-3 metre pri 100 Gbps a 0-1 meter pri 400 Gbps. Aktívne medené káble rozširujú pasívny dosah na 5–7 metrov pri rýchlosti 100 Gbps. AOC podporuje 1–100 metrov (a až 300 metrov s jednorežimovým vláknom), čo z neho robí jedinú realizovateľnú možnosť pre pripojenia cez uličky a medzi racky s rýchlosťou 400 Gbps a viac.
• Spotreba energie: Pasívny medený DAC nespotrebováva žiadnu energiu v samotnej káblovej zostave (iba na transceiveri). Aktívna meď spotrebuje 0,5–1,5 W na koniec v elektronike zabudovanej do kábla. AOC spotrebuje 1,0 – 3,0 W na koniec v obvodoch ovládača VCSEL a fotodetektora. V dátovom centre s 10 000 aktívnymi prepojeniami môže rozdiel vo výkone medzi pasívnym DAC a AOC predstavovať 20–30 kW dodatočného tepelného zaťaženia vyžadujúceho chladiacu kapacitu.
• Opraviteľnosť a flexibilita: Ak je konektor poškodený, pasívny medený DAC môže byť v teréne prerušený; samotný kábel nemá žiadne komponenty, ktoré by mohli zlyhať nezávisle od fyzického poškodenia. Zostavy AOC sa nedajú opraviť – zlyhaný VCSEL, IC ovládača alebo spojenie vlákien vyžaduje výmenu celej zostavy kábla. Káble AOC sú tiež zraniteľnejšie voči narušeniu polomeru ohybu ako medené káble, pretože limity polomeru ohybu vlákna (zvyčajne 30 mm pre multimódové vlákno OM3/OM4) sú prísnejšie ako medené počítačové káble.

Špecifikácie káblov PCIe od Gen 3 po Gen 6: Aké zmeny medzi generáciami a prečo

PCI Express sa vyvíjal počas šiestich generácií so zdvojnásobením rýchlosti prenosu dát v každom kroku a každý prechod generácie si vyžiadal zmeny v konštrukcii káblov, aby sa zachovala integrita signálu v rámci limitu súladu so špecifikáciou. Na rozdiel od sieťových káblov, kde je kábel primárnym médiom na prenos signálu, káble PCIe spájajú rozširujúce sloty alebo prídavné karty, kde je kábel jedným segmentom dlhšieho kanála vrátane stôp PCB, konektorov a prestupov, vďaka čomu je rozpočet straty pri vložení kábla len zlomkom celkového rozpočtu kanála.

PCIe Gen 3 (8 GT/s na dráhu) špecifikoval celkový limit straty vloženia kanála 20 dB pri 4 GHz (frekvencia Nyquist pre signalizáciu NRZ 8 GT/s). Pre káblový segment v rámci tohto kanála je praktické pridelenie 8–10 dB, čo umožňuje dĺžky káblov 1–2 metre s dobre navrhnutou fóliou tienenou krútenou dvojlinkou s použitím pevnej PE izolácie. Kódovacia schéma (128b/130b) zavedená v Gen 3 zlepšila účinnosť kódovania, ale nezmenila Nyquistovu frekvenciu vzhľadom na rýchlosť linky.

PCIe Gen 4 (16 GT/s) zdvojnásobil Nyquistovu frekvenciu na 8 GHz, čím sa zhruba zdvojnásobil vložný úbytok pri rovnakej dĺžke kábla, pretože sa zvýšila strata kožou vodiča (úmerná √f), ako aj dielektrická strata (úmerná f). Aby sa zachovala strata vloženia káblového segmentu v rámci zníženého pridelenia, izolácia z penového PE sa stala účinnou povinnou pre káble dlhšie ako 0,5 metra pri Gen 4, pretože pevný PE vytvára o 15–20 % vyšší útlm vloženia pri 8 GHz ako ekvivalentná konštrukcia z penového PE. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) posunula požiadavky na stratu pri vložení kábla do bodu, keď PCIe SIG vydala špecifikáciu OCuLink a PCIe Cable Specification v2.0 definujúcu požiadavky na aktívny kábel, pričom uznala, že dĺžky pasívnych káblov presahujúce 1 meter pri 32 GT/s vyžadujú na udržanie súladu zabudovanú úpravu signálu.

PCIe Gen 6 zaviedol kódovanie PAM4 (4-úrovňová pulzná amplitúdová modulácia) namiesto NRZ, ktoré znížilo požadovanú frekvenciu Nyquist na polovicu pre danú rýchlosť prenosu dát (64 GT/s s PAM4 má rovnaký 16 GHz Nyquist ako 32 GT/s NRZ). Táto zmena kódovania čiastočne zmiernila požiadavky na stratu vloženia kábla, ale zaviedla požiadavky na linearitu: PAM4 používa štyri úrovne signálu namiesto dvoch a nelinearita vo frekvenčnej odozve kábla spôsobuje, že výšky očí pri rôznych úrovniach signálu nie sú rovnaké, čím sa znižuje šumová rezerva pre vnútorné otvory oka. Vysokovýkonné počítačové káble pre PCIe Gen 6 preto musia spĺňať nielen limity vložnej straty, ale aj limity na variáciu skupinového oneskorenia (frekvenčná závislosť rýchlosti šírenia signálu), čo spôsobuje skreslenie medzi amplitúdou a fázou, ktoré neúmerne ovplyvňuje výkon PAM4.

Možnosti materiálu vodičov pre vysokorýchlostné počítačové káble: Porovnanie hliníka s povlakom medi a postriebrenej medi

Materiál vodičov vo vysokovýkonnom počítačovom kábli je špecifikácia s väčšími nuansami, ako sa zdá. Meď je univerzálna základná línia, ale dve modifikované konštrukcie vodičov – hliník plátovaný meďou (CCA) a postriebrená meď (SPC) – sa používajú v špecifických kontextoch a ich kompromisy v oblasti výkonu nie sú vo všeobecnej praxi obstarávania dostatočne pochopené.

Hliník plátovaný meďou (CCA)

CCA vodiče pozostávajú z hliníkového jadra pokrytého tenkou vonkajšou vrstvou medi. Hrúbka medenej vrstvy je zvyčajne 10–15 % polomeru vodiča. CCA ponúka výrazné zníženie hmotnosti a nákladov v porovnaní s pevnou meďou – hustota hliníka je 2,7 g/cm³ oproti 8,9 g/cm³ pre meď, takže vodiče CCA sú približne o 40–45 % ľahšie na jednotku dĺžky. Pri vysokých frekvenciách, kde kožný efekt obmedzuje prúd na povrch vodiča, sa CCA správa v podstate identicky ako pevná meď: hĺbka plášťa pri 1 GHz v medi je približne 2 μm, čo je oveľa tenšia hrúbka ako hrúbka medeného plášťa v praktických CCA vodičoch. Z tohto dôvodu je CCA technicky prijateľná pre vysokofrekvenčné signálne vodiče, kde je prúdová hustota sústredená v medenej plášťovej vrstve. Obmedzenie CCA vzniká v DC a nízkofrekvenčných aplikáciách, kde prúd preniká celým prierezom vodiča: vodivosť hliníka je približne 61 % vodivosti medi, takže vodiče CCA majú podstatne vyšší jednosmerný odpor ako pevná meď rovnakého priemeru. V prípade napájacích vodičov v rámci počítačového kábla (USB VBUS, pomocné napájanie PCIe) znamená vyšší odpor jednosmerného prúdu väčší pokles napätia a vyššie zahrievanie I²R pri menovitom prúde, vďaka čomu je pre napájacie vodiče v rovnakom kábli, kde môžu byť prijateľné dátové vodiče CCA, výhodnejšia pevná meď.

Postriebrená meď (SPC)

Striebro má o niečo vyššiu vodivosť ako meď (6,30 × 10⁷ S/m oproti 5,96 × 10⁷ S/m) a vďaka jeho vynikajúcim povrchovým vlastnostiam – oxid strieborný je vodivý, na rozdiel od oxidu medi – je postriebrenie prospešné pri veľmi vysokých frekvenciách, kde prúd tečie v extrémne tenkej povrchovej vrstve. Primárnou praktickou výhodou postriebrenia vo vysokofrekvenčných počítačových kábloch nie je okrajové zlepšenie vodivosti, ale prevencia tvorby oxidu medi na povrchu vodiča. Oxid medi je polovodič s oveľa nižšou vodivosťou ako kovová meď; ako postupuje oxidácia povrchu vodiča, efektívny hĺbkový odpor plášťa sa zvyšuje nad hodnotu predpovedanú z objemovej vodivosti medi, čo spôsobuje vyššiu vložnú stratu, ako je špecifikované pre kábel. Postriebrenie tým, že poskytuje povrchovú vrstvu odolnú voči oxidácii, udržuje povrchový odpor vodiča na projektovanej hodnote počas celej životnosti kábla. Táto výhoda je najvýznamnejšia pri kábloch skladovaných dlhší čas pred použitím alebo pri prevádzke vo vlhkom alebo mierne korozívnom prostredí. Pri kábloch používaných bezprostredne po výrobe v čistých prostrediach je rozdiel medzi postriebrenými a holými medenými vodičmi merateľný, ale zvyčajne malý v porovnaní so špecifikovaným limitom vložného útlmu.

Ako by mali byť napísané špecifikácie OEM počítačových káblov, aby sa predišlo výpadkom výkonu vo výrobe

Vlastné špecifikácie počítačového kábla OEM, ktoré sa zameriavajú výlučne na elektrické parametre – impedancia, vložný úbytok, presluchy – bez špecifikovania základných konštrukčných atribútov, ktoré tieto parametre produkujú, vytvárajú problém s overením: kábel môže spĺňať namerané elektrické špecifikácie na vzorkovej sérii pri použití konštrukčných možností, ktoré budú produkovať výkon mimo špecifikácie pri rôznych výrobných podmienkach alebo po starnutí. Robustná špecifikácia OEM definuje merateľné parametre elektrického výkonu a konštrukčné obmedzenia, ktoré zaisťujú zachovanie týchto parametrov v rámci výrobných sérií a počas celej životnosti.

Nasledujúce konštrukčné parametre by mali byť výslovne špecifikované v OEM špecifikácii vysokovýkonného počítačového kábla, a nie ponechané na uváženie výrobcu:

• Materiál vodiča a trieda splietania: Špecifikujte plné alebo lankové, holú meď alebo postriebrenú meď alebo CCA a triedu laniek (IEC 60228 trieda 2, 5 alebo 6) oddelene pre signálové a silové vodiče v rámci toho istého kábla. Špecifikácia, ktorá hovorí len „vodič 28 AWG“, ponecháva výrobcovi možnosť použiť CCA pre silové vodiče a pevnú meď pre signálne vodiče – alebo naopak – bez zverejnenia.
• Izolačný materiál a percento peny (ak je penové): Špecifikujte typ izolačného polyméru (pevný PE, penový PE s minimálnym percentom peny, FEP alebo PTFE), a nie len nominálnu hrúbku steny. Dva káble s rovnakou hrúbkou izolačnej steny, ale s rôznymi dielektrickými konštantami (pevný vs. penový PE) budú mať rôzne charakteristické impedancie a rôzne hodnoty vložného útlmu pri vysokej frekvencii.
• Rozsah dĺžky a tolerancie otočného uloženia: Uveďte nominálnu dĺžku uloženia a maximálnu povolenú odchýlku pre každý diferenciálny pár. Dĺžka položenia priamo riadi špičkovú frekvenciu štrukturálnych strát a rovnováhu párov; nekontrolované kolísanie dĺžky pokládky vytvára variácie impedancie medzi jednotlivými dávkami, ktoré môže byť ťažké diagnostikovať bez testovania reflektometriou v časovej oblasti.
• Konštrukcia a pokrytie štítu: Špecifikujte typ fólie (aluminizovaný polyester alebo aluminizovaný polypropylén), percento prekrytia fólie a materiál drenážneho drôtu pre každý pár tienenia plus celkové percento pokrytia opletením a priemer drôtu pre vonkajší opletený štít. "Plne tienené" bez týchto detailov umožňuje výrobcom používať konštrukcie s minimálnym pokrytím, ktoré technicky zahŕňajú tieniaci materiál, ale poskytujú nedostatočné potlačenie EMI na gigahertzových frekvenciách.
• Požiadavky na kontrolu prvého článku (FAI): Uveďte, ktoré parametre sa musia merať na vzorke z prvej výrobnej série, aké testovacie zariadenie a postupy sa majú použiť a čo predstavuje vyhovujúci výsledok. FAI je zmluvný mechanizmus, ktorý zabraňuje nahradeniu lacnejšej stavby po schválení vzorky. Bez explicitných požiadaviek FAI v špecifikácii OEM nemá výrobca žiadnu zmluvnú povinnosť udržiavať konštrukciu použitú v schválenej vzorke počas nasledujúcich výrobných sérií.

V prípade počítačových káblov určených na použitie v produktoch podliehajúcich regulačnej certifikácii – UL, CE, FCC časť 15 – by špecifikácia OEM mala tiež objasniť, či samotný kábel musí mať individuálnu certifikáciu alebo či bude certifikovaný ako komponent v rámci zostavy konečného produktu. Certifikácia na úrovni káblov vyžaduje, aby bola špecifická konštrukcia testovaná a uvedená v schéme certifikačného orgánu; Certifikácia koncového produktu pokrýva kábel ako interný komponent bez toho, aby vyžadoval nezávislé značky na úrovni káblov. Nesúlad medzi tým, čo je špecifikované a tým, čo si certifikačná cesta skutočne vyžaduje, je bežnou príčinou oneskorení projektu, keď regulačné preskúmanie odhalí, že kábel označený ako „uvedený na zozname UL“ je v skutočnosti uznaný iba ako komponent UL alebo má označenie UL pre iné napätie/teplotu, než vyžaduje zamýšľaná aplikácia.
