Komplexný úvod do plochých káblov

I. Definícia a základné charakteristiky

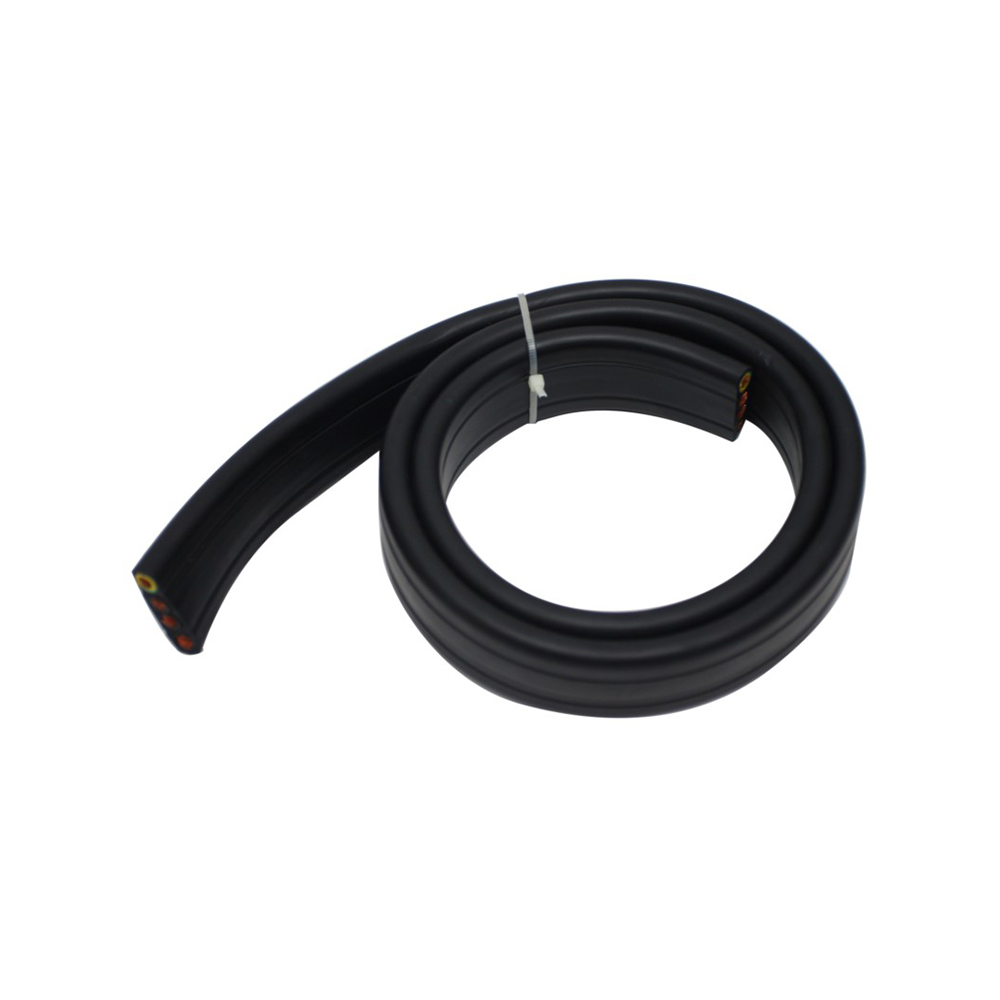

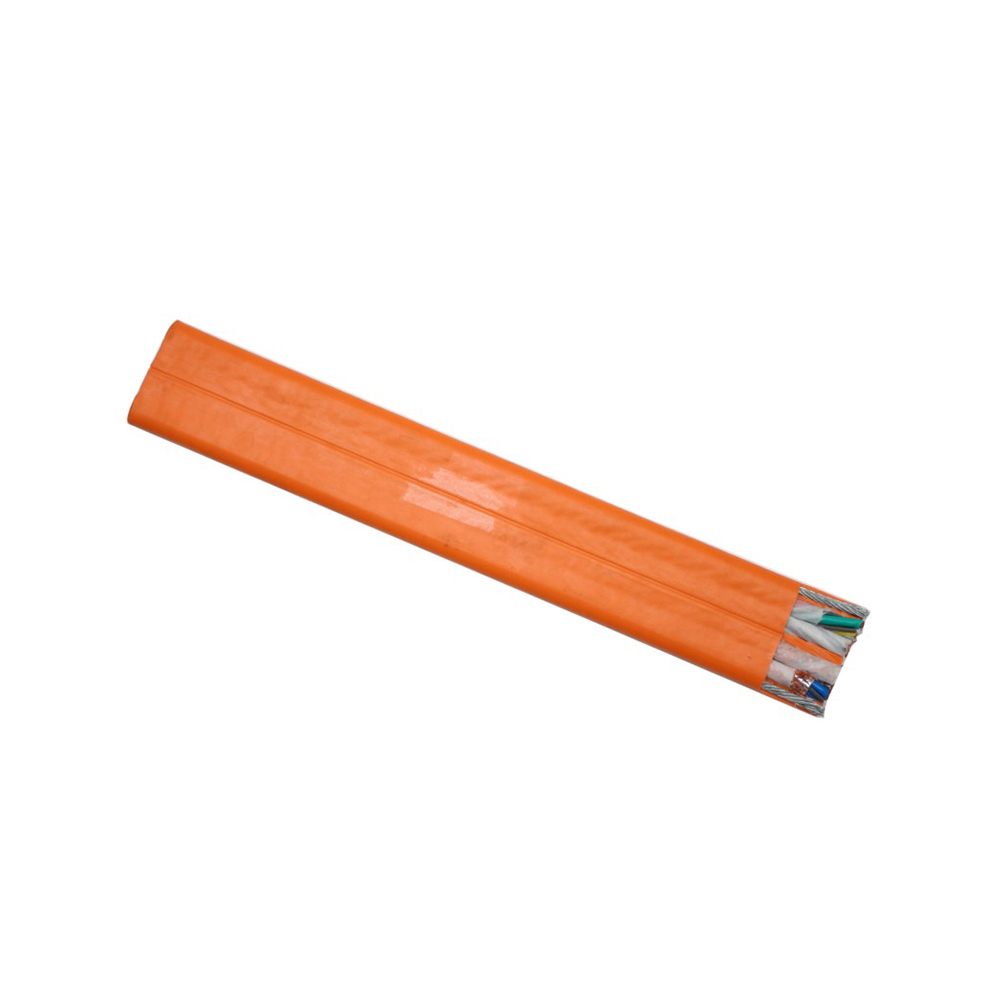

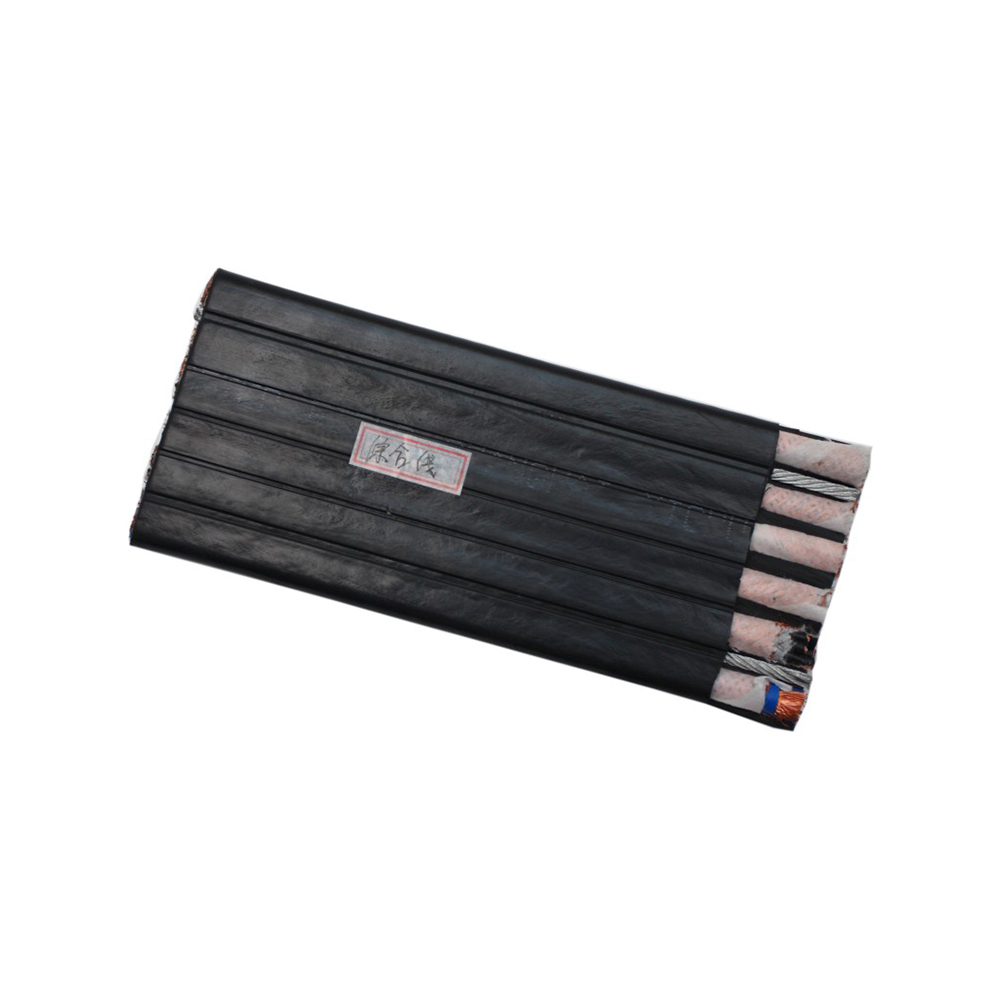

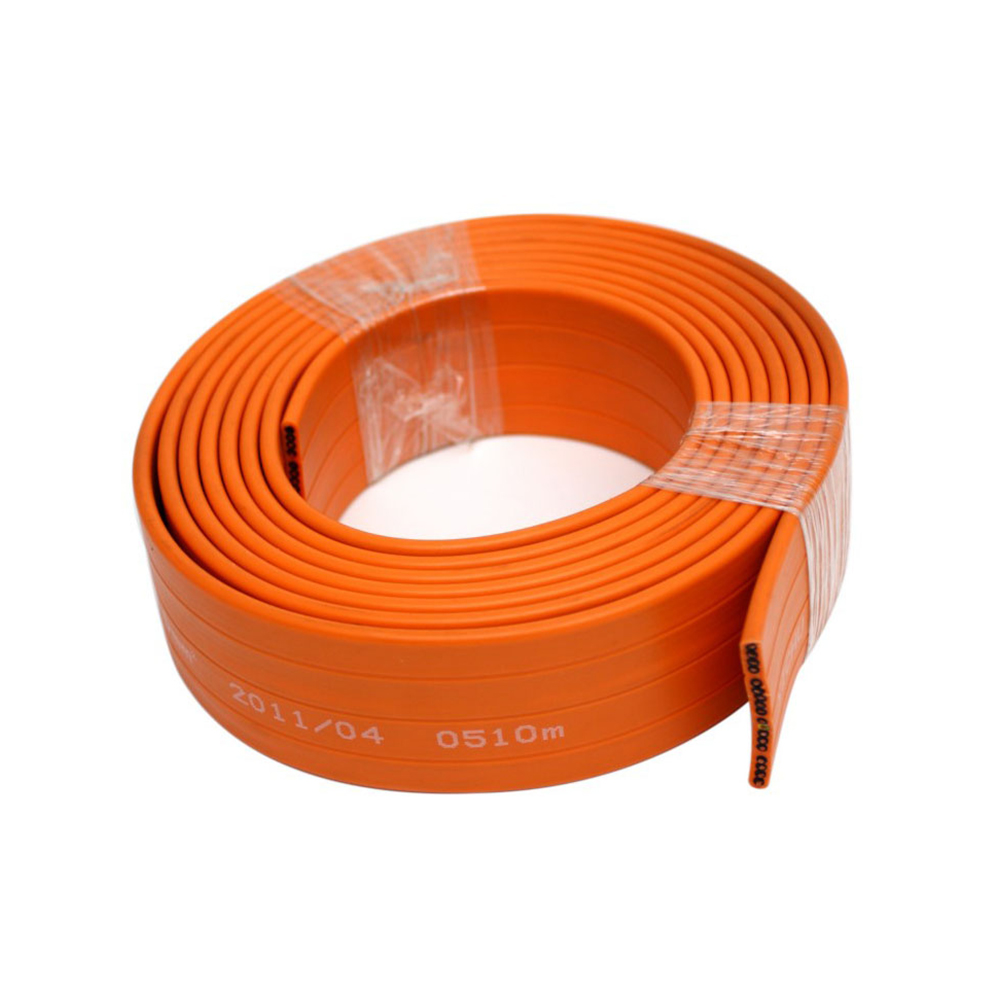

Ploché káble sú káble s vodičmi usporiadanými paralelne v plochej konštrukcii, typicky s pomerom šírky k hrúbke väčším ako 4:1. Tento jedinečný dizajn poskytuje výrazné výhody v aplikáciách s obmedzeným priestorom.

Základné vlastnosti:

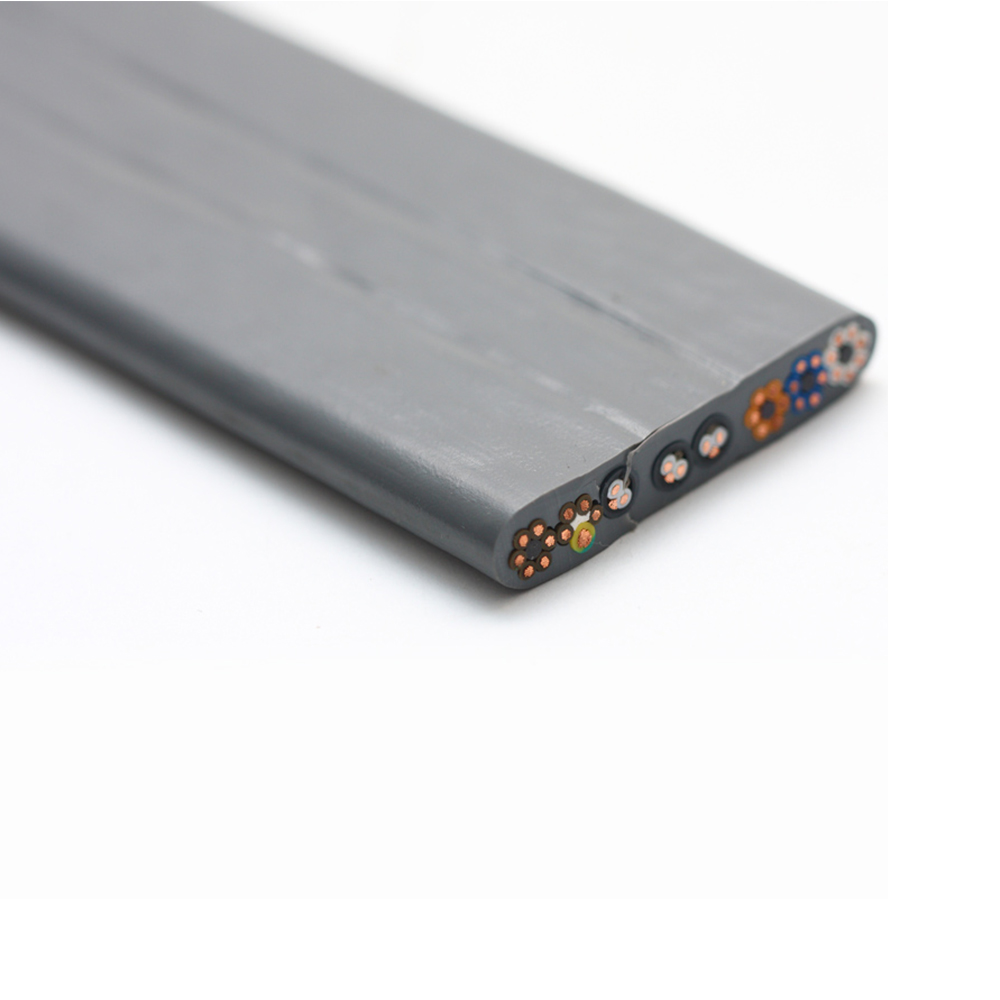

Plochá štruktúra: Všetky vodiče sú usporiadané paralelne v rovnakej rovine s výrazne zníženou hrúbkou v porovnaní s okrúhlymi káblami.
Vysoké využitie priestoru: Môže byť inštalovaný tesne pri povrchoch, čím sa šetrí inštalačný priestor.
Vynikajúca flexibilita: Môže sa ohýbať v smere prierezu s malým polomerom ohybu.
Jednoduchá inštalácia: Vodiče sa zarovnajú s kolíkmi konektora bez potreby krútenia.
Dobrý odvod tepla: Plochá štruktúra zväčšuje povrchovú plochu pre odvod tepla.

II. Hlavné typy a aplikačné scenáre
Interné pripojenia v elektronických zariadeniach: Prenos signálu v zariadeniach, ako sú základné dosky počítačov, tlačiarne a skenery.
Pripojenia zdravotníckych zariadení: Kompaktné vedenie vo vnútri monitorov, ultrazvukových zariadení a röntgenových prístrojov.
Automatizačné zariadenia: Pripojenia pre pohyblivé časti v robotoch, CNC strojoch a polovodičových zariadeniach.
Doprava: Káblové zväzky pre automobily, avioniku a vnútorné rozvody v koľajových dopravných prostriedkoch.
Domáce spotrebiče: Pripojenia ovládacieho panela v práčkach, klimatizáciách, chladničkách atď.
LED osvetľovacie systémy: Prípojky pre svetelné pásy a vnútorné rozvody v reklamných svetelných boxoch.
Testovacie a meracie vybavenie: Pripojenia sond a prenos signálu s vysokou hustotou vo vnútri prístrojov.

III. Kľúčové ovládacie prvky výrobného procesu
Príprava vodičov: Používa rafinovanú meď alebo zliatiny medi, s vodičmi v okrúhlych alebo plochých obdĺžnikových tvaroch. Pre vysokofrekvenčné aplikácie sú vodiče pocínované alebo postriebrené.
Izolačná úprava: Materiály zahŕňajú PVC, PET, PI alebo fluoroplasty. Rovnomernosť hrúbky izolácie je kontrolovaná v rozmedzí ±0,01 mm.
Paralelné usporiadanie: Presné vodiace kolesá usporiadajú izolované jadrá paralelne s toleranciou rozstupu regulovanou v rozmedzí ±0,05 mm.
Lepenie a fixácia: Paralelné jadrá sú fixované do jednotnej štruktúry lisovaním za tepla alebo lepením. Pevnosť spojenia zaisťuje, že počas používania nedochádza k delaminácii.
Ošetrenie tienenia: Podľa potreby sa pridávajú tieniace vrstvy z hliníkovej fólie alebo medenej siete s pokrytím presahujúcim 95 %.
Vonkajší plášť: Plášť z extrudovaného PVC, polyuretánu alebo silikónovej gumy s rovnomernou hrúbkou a hladkými okrajmi.
Kontrola kvality: 100% testovanie vodivosti a testovanie odolnosti voči napätiu. Vysokofrekvenčné káble tiež podliehajú testovaniu charakteristickej impedancie.

IV. Podrobné hlavné výhody
Výhoda šetrenia priestoru: Plochá konštrukcia umožňuje usporiadanie viacerých vodičov v priestore s obmedzenou hrúbkou, čím sa zlepšuje využitie priestoru o 30 % až 50 % v porovnaní s okrúhlymi káblami.
Pohodlná inštalácia Výhoda: Paralelné vodiče sa ľahko zarovnajú s konektormi, čím sa skracuje čas inštalácie. Dá sa upevniť priamo páskou alebo sponami, čím sa eliminuje potreba špeciálnych prípravkov.
Flexibilita a trvanlivosť Výhoda: Vydrží opakované ohýbanie s minimálnym polomerom ohybu až do 5-násobku hrúbky. Špeciálne navrhnuté ploché káble môžu dosiahnuť životnosť v ohybe presahujúcu 1 milión cyklov.
Výhoda elektrického výkonu: Paralelná štruktúra znižuje indukčnosť vodiča, čo prináša výhody vysokofrekvenčnému prenosu signálu. Konzistentná vzdialenosť vodičov zaisťuje stabilnú charakteristickú impedanciu.
Výhoda odvádzania tepla: Plochá štruktúra zväčšuje plochu na odvádzanie tepla, čo umožňuje vyššie prúdové zaťaženie. Prúdová zaťažiteľnosť je o 10%-20% vyššia ako okrúhle káble s rovnakým prierezom.
Výhoda nákladovej efektívnosti: Nižšie celkové náklady vďaka ušetrenému inštalačnému priestoru a času. Vysoká spotreba materiálu a minimálny odpad pri výrobe.
Výhoda spoľahlivosti: Stabilná konštrukcia znižuje riziko relatívneho posunu medzi vodičmi. Rovnomerné rozloženie napätia na izolačnej vrstve znižuje riziko čiastočného výboja.
Výhoda štandardizácie: Vyhovuje medzinárodným štandardom, ako sú UL, CSA a VDE. Niektoré modely zodpovedajú špecifikáciám špecifickým pre dané odvetvie.

VI. Smery technologických inovácií
Ultra-Thin Development: Vývoj ultratenkých plochých káblov s hrúbkou pod 0,5 mm, aby vyhovovali potrebám nositeľných zariadení.
Integrácia s vysokou hustotou: Integrácia napájania, signálov, optických vlákien a iných prenosových médií v rámci jedného plochého kábla.
Integrácia flexibilných obvodov: Kombinácia plochých káblov s flexibilnými plošnými spojmi na dosiahnutie komplexnejších funkcií pripojenia.
Aplikácia materiálu šetrného k životnému prostrediu: Použitie recyklovateľných, biologicky odbúrateľných a ekologických izolačných materiálov.
Smart Flat Cables: Integrácia senzorov pre monitorovanie teploty, napätia a iných parametrov v reálnom čase.

Ploché káble zohrávajú nenahraditeľnú úlohu v aplikáciách s obmedzeným priestorom a vysokou hustotou kabeláže vďaka svojim jedinečným konštrukčným výhodám. Ako sa elektronické zariadenia naďalej vyvíjajú smerom k miniaturizácii a ľahkému dizajnu, rozsah použitia plochých káblov sa bude ďalej rozširovať a technické požiadavky budú naďalej stúpať. Výber vhodného plochého kábla vyžaduje komplexné zváženie elektrického výkonu, mechanických vlastností, prispôsobivosti prostredia, požiadaviek na inštaláciu a ďalších faktorov.
