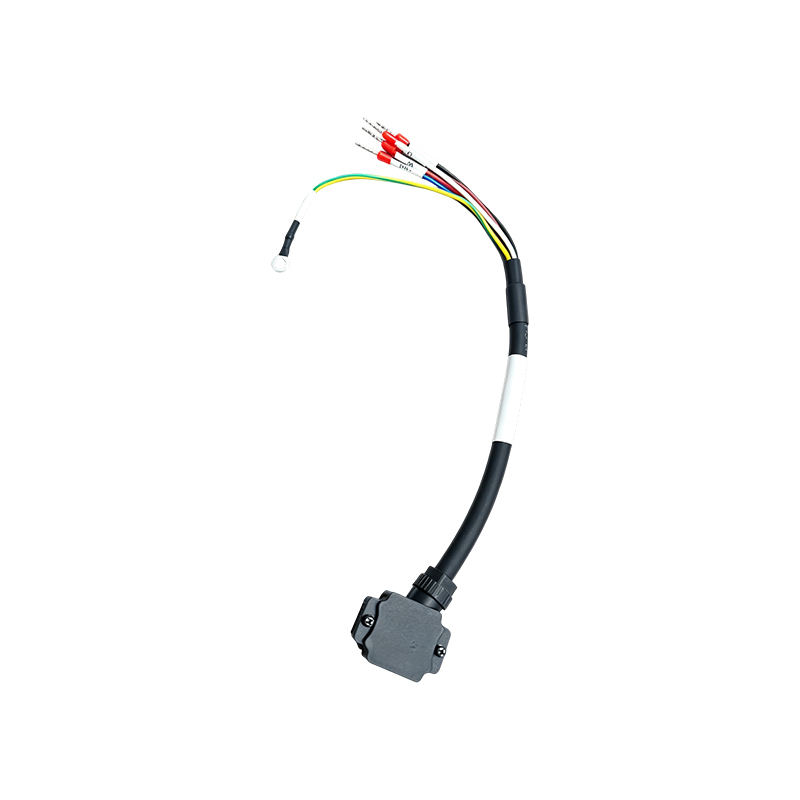

S6-L-B107-5.0 kombinovaný kábel napájacieho a brzdového signálu

Konštrukcia integrovaného prenosu energie a brzdy: Kábel integruje trojfázové napájacie vodiče U, V, W a vodiče elektromagnetického brzdenia BK/BK – celkovo päť vodičov – spárované s nezávislým uzemňovacím vodičom PE, čím sa dosahuje jednotné pripojenie pre napájanie motora aj ovládanie brzdy. To eliminuje potrebu samostatných káblových vedení, čím sa uspokoja požiadavky na prevádzku aj brzdenie a zároveň sa výrazne zjednoduší inštalácia.

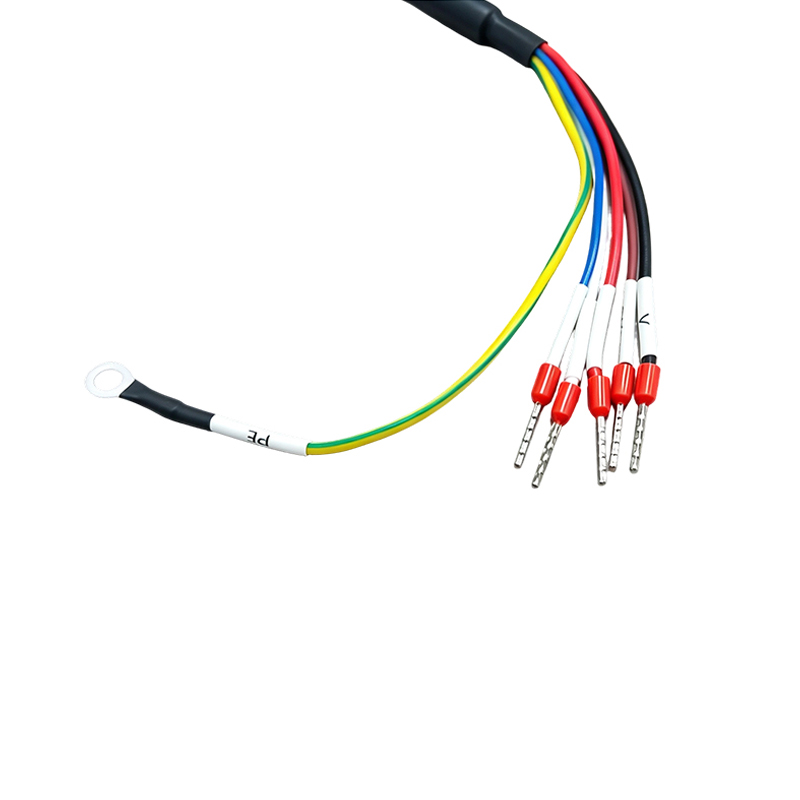

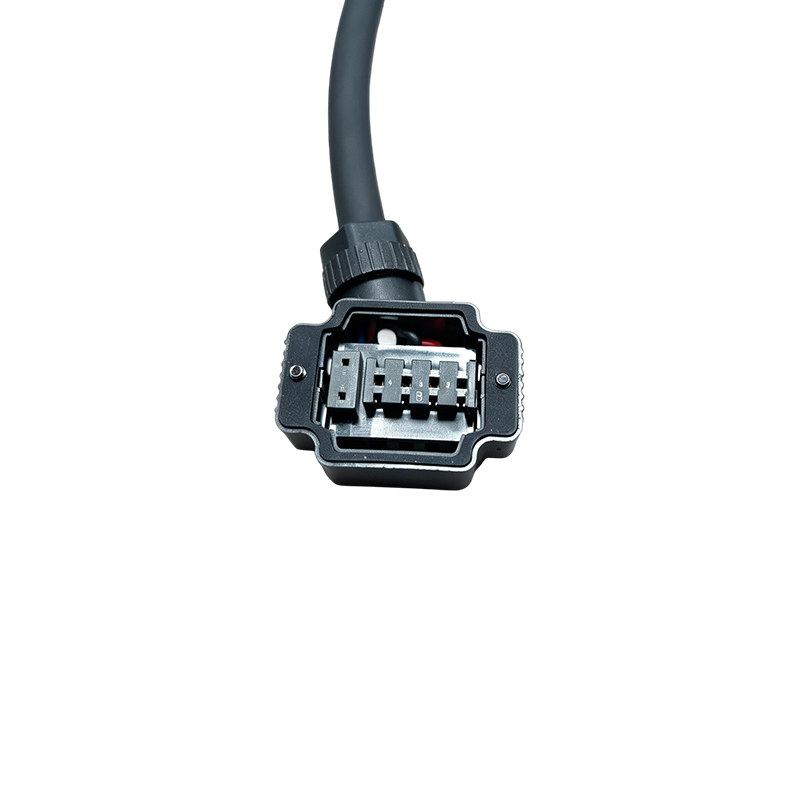

Robustná a spoľahlivá pripojovacia štruktúra: Koniec jednotky je vybavený čiernym štvorcovým konektorom v štýle západky s vnútorným rozmiestnením viackolíkových svoriek s číselne kódovanými pozíciami v kombinácii s uzamykacím dizajnom pre rýchle vloženie a bezpečné uchytenie, čím sa účinne bráni slabému kontaktu spôsobenému vibráciami. Koniec motora je vopred vybavený krimpovacími koncovkami s otvorenou hlavňou na každom drôte, s pocínovanými koncovými plochami pre stabilnú vodivosť a odolnosť voči oxidácii a korózii.

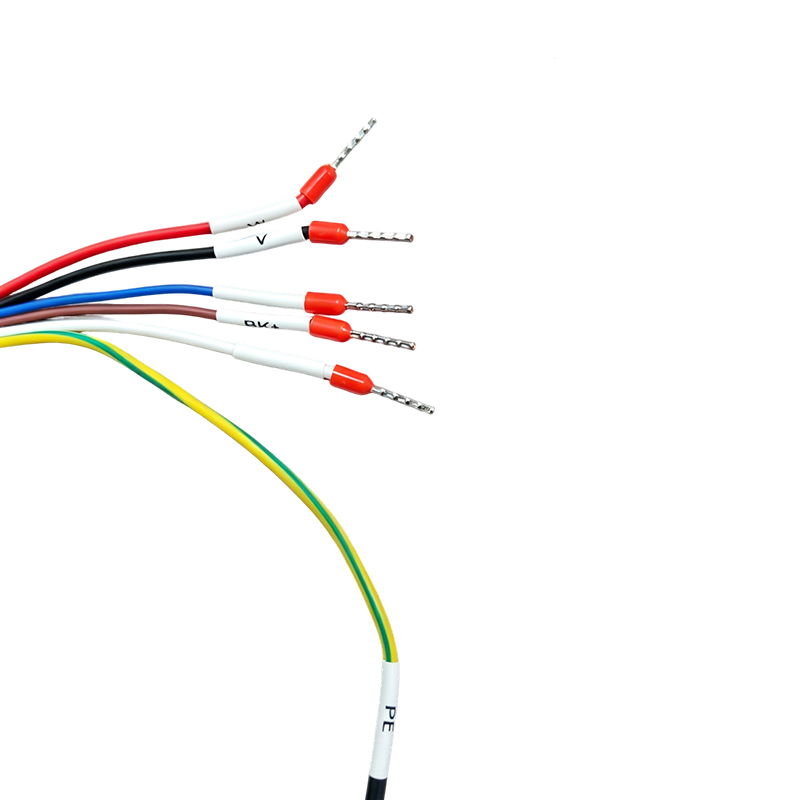

Presné označovanie a štandardizované spracovanie: Každý koniec drôtu je zreteľne označený tepelne zmršťovacím štítkom označujúcim jeho poradie drôtu (U/V/W/BK/BK- a PE) a profesionálna krimpovacia technika zaisťuje stabilný prechodový odpor. Inštalatéri môžu zapájať rýchlo a presne na základe označenia, čo výrazne znižuje riziko nesprávneho zapojenia a skracuje čas uvedenia do prevádzky na mieste.

Materiál plášťa odolný voči poveternostným vplyvom a oderu: Vonkajší plášť je vyrobený z kompozitného materiálu PVC odolného voči olejom a oderu s vynikajúcou flexibilitou, odolnosťou voči poveternostným vplyvom a ohňovzdornosťou, ktorý je vhodný na trvalé použitie v zložitých priemyselných prostrediach, ako sú dielne a výrobné linky.

Kompletné testovanie kvality: Každý kábel sa pred odoslaním podrobuje testovaniu kontinuity, testovaniu izolačného odporu a testovaniu odolnosti voči vysokému napätiu, čím sa zaisťuje súlad s čínskou certifikáciou 3C a certifikačnými normami EÚ CE a poskytuje zákazníkom bezpečný a spoľahlivý prenos energie a bŕzd.

Predajné body produktu

Zjednodušené zapojenie s duálnou funkcionalitou: Napájanie a riadiace signály brzdy sú integrované do jedného kábla, čím sa znižuje počet káblov a potrebný priestor v káblovom žľabe na strane zariadenia a zároveň sa znižuje zložitosť inštalácie a problémy s riešením problémov.

Špeciálny kábel pre servosystémy: Na mieru vyvinutý pre servomotory vybavené elektromagnetickými brzdami, vhodný pre CNC obrábacie stroje, priemyselné roboty a automatizované výrobné linky, kde je spoľahlivosť bŕzd nevyhnutná.

Nevyžaduje sa žiadne sekundárne spracovanie: Krimpovanie koncoviek a montáž konektorov sú dokončené pred odoslaním, čo používateľom umožňuje pripojiť sa priamo k svojmu zariadeniu po prijatí bez profesionálneho elektrického prerábania, čím sa znižujú inštalačné bariéry a náklady na prácu.

Flexibilná služba prispôsobenia: Dĺžku kábla, model konektora a typ terminálu je možné prispôsobiť podľa špecifikácií rozhrania zariadenia zákazníka a plne vyhovovať systémom servopohonov od rôznych značiek.

Rozsah použitia: Silové a brzdové vedenie pre CNC obrábacie stroje, spoločné riadenie pohonu a bŕzd pre priemyselné roboty, servosystémy na automatizovaných výrobných linkách, integrované napájacie a brzdové vedenia pre baliace stroje a elektrické spojenia pre manipulačné a zdvíhacie zariadenia s ťažkými nákladmi.

Špeciálne poznámky: 5-vodičový integrovaný dizajn umožňuje synchronizovaný prenos výkonu a bŕzd; štruktúra konektora s kľúčom zaisťuje presnú inštaláciu; odolnosť voči oleju a oderu plášťa vyhovuje podmienkam priemyselného areálu; výrobok prešiel čínskymi certifikátmi 3C a EU CE; efektívne riešenie pre silovú a brzdovú kabeláž v servosystémoch.
