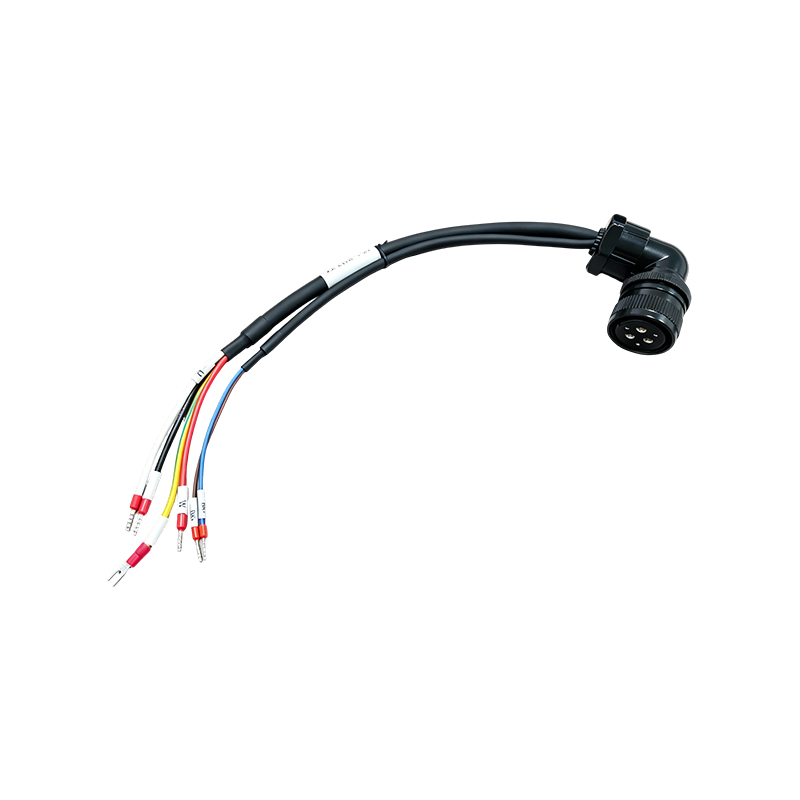

Kombinovaný kábel S6-L-B112-3.0 pre motor a brzdu

Integrovaný vysokoúčinný prenos energie a bŕzd: Kábel kombinuje napájanie motora a napájanie elektromagnetickej brzdy v rámci jedného hlavného plášťa, ktorý je rozdelený na nezávisle vedené vetvy. Konce vodičov tvoria kompletný obvod s trojfázovými silovými vedeniami U, V, W, uzemňovacím vodičom PE a brzdovými vedeniami BK/BK, čo umožňuje inštaláciu jedného kábla na uspokojenie požiadaviek na prevádzku motora aj na brzdný výkon, čo výrazne zjednodušuje prácu s elektroinštaláciou na strane zariadenia.

Konštrukcia s vysokovýkonným prúdom: Jadrové vodiče používajú silný, viacvláknový flexibilný čistý medený drôt, ktorý poskytuje dostatočnú prúdovú kapacitu a nízku prenosovú stratu, aby vyhovoval stabilným požiadavkám na napájanie vysokovýkonných servomotorov pri vysokom zaťažení, nepretržitých prevádzkových podmienkach, čím sa účinne znižuje hromadenie tepla a pokles napätia.

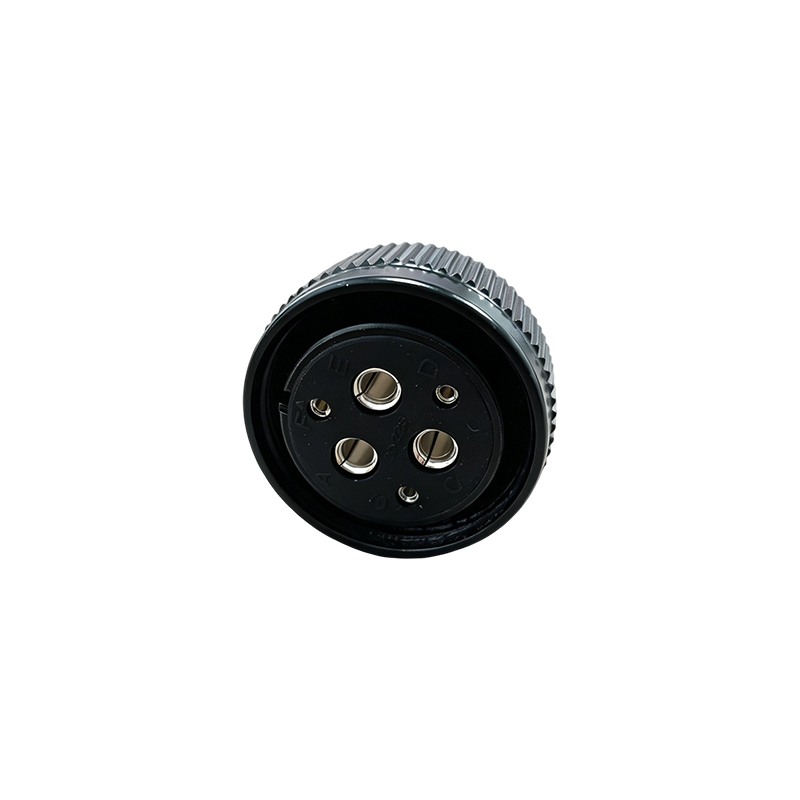

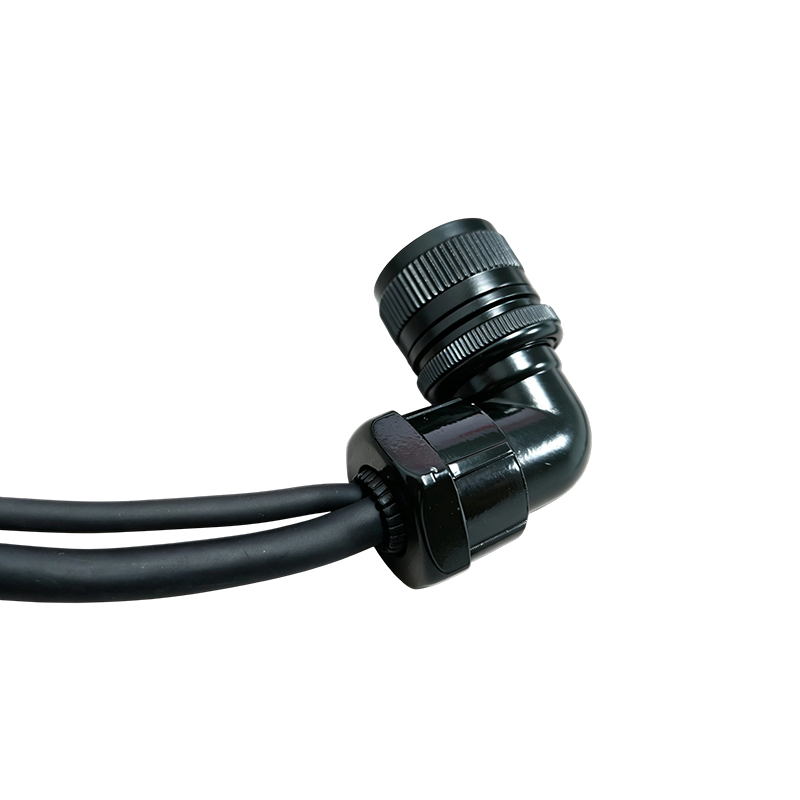

Robustná a spoľahlivá konštrukcia s dvojitým konektorom: Koncová časť pohonu je vybavená pravouhlým kruhovým leteckým konektorom s vnútorným 4-kolíkovým usporiadaním s kovovým krytom odlievaným pod tlakom v kombinácii s vodotesnou a prachotesnou poistnou spojovacou maticou a káblovou svorkou, ktorá účinne odoláva vibráciám, ťahaniu, prachu a vlhkosti v priemyselnom prostredí. Sprievodný 4-kolíkový konektor brzdy má tiež dizajn s kľúčovým kolíkom, ktorý zaisťuje presnú inštaláciu.

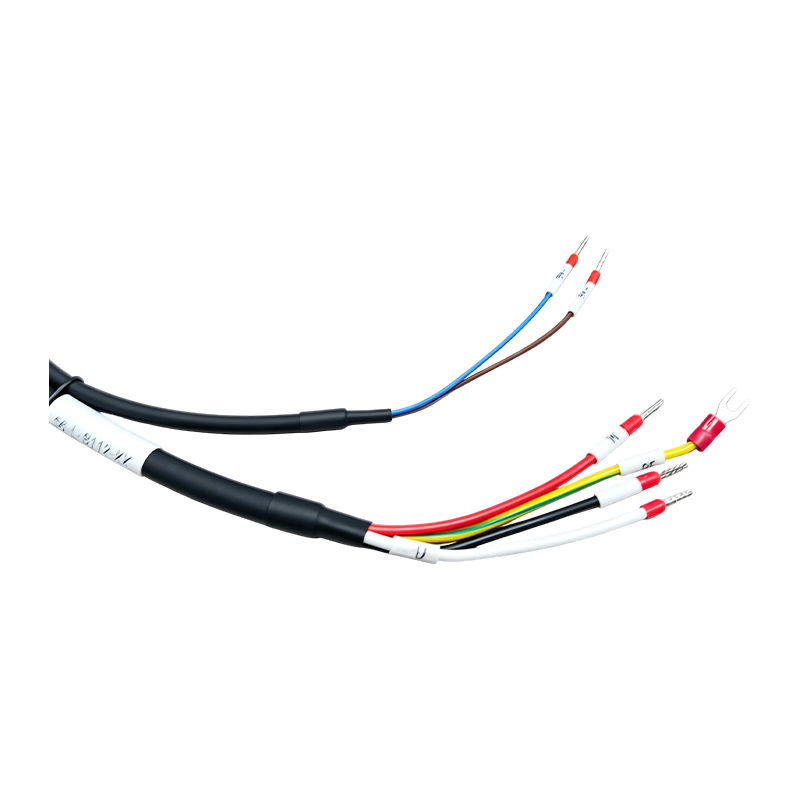

Presné označovanie a štandardizované spracovanie: Napájacie káble U/V/W a brzdové káble BK/BK sú zreteľne označené tepelne zmršťovacími štítkami a vybavené krimpovacími koncovkami s otvorenou hlavňou alebo vidlicou, čo umožňuje inštalatérom rýchlo a presne zapájať na základe označenia, čím sa znižuje riziko nesprávneho zapojenia a skracuje sa čas uvedenia do prevádzky na mieste.

Materiál plášťa odolný voči poveternostným vplyvom a oderu: Vonkajší plášť je vyrobený z kompozitného materiálu PVC odolného voči olejom a oderu s vynikajúcou flexibilitou a vlastnosťami spomaľujúcimi horenie, ktorý je vhodný na trvalé použitie v zložitých priemyselných prostrediach, ako sú dielne a výrobné linky.

Kompletné testovanie kvality: Každý kábel sa pred odoslaním podrobuje testovaniu kontinuity, testovaniu izolačného odporu a testovaniu odolnosti voči vysokému napätiu, čím sa zaisťuje súlad s čínskou certifikáciou 3C a certifikačnými normami EÚ CE a poskytuje zákazníkom bezpečný a spoľahlivý prenos energie a bŕzd.

Predajné body produktu

Špeciálny kábel pre vysokovýkonné servosystémy: Vyvinutý na mieru pre vysokovýkonné servomotory vybavené elektromagnetickými brzdami, vhodný pre CNC obrábacie stroje, priemyselné roboty a zariadenia na manipuláciu s ťažkými nákladmi, kde je spoľahlivosť bŕzd kritická.

Zjednodušené zapojenie s dvojitou funkcionalitou: Napájanie motora a napájanie bŕzd sú integrované do jedného hlavného kábla, čím sa znižuje počet káblov a potrebný priestor v káblovom zásobníku na strane zariadenia a znižuje sa zložitosť inštalácie.

Nevyžaduje sa žiadne sekundárne spracovanie: Krimpovanie koncoviek a montáž konektorov sú dokončené pred odoslaním, čo používateľom umožňuje pripojiť sa priamo k svojmu zariadeniu po prijatí bez profesionálneho elektrického prerábania, čím sa znižujú inštalačné bariéry a náklady na prácu.

Flexibilná služba prispôsobenia: Dĺžku kábla, model konektora a typ terminálu je možné prispôsobiť podľa špecifikácií rozhrania zariadenia zákazníka a plne prispôsobiť vysokovýkonné servopohony od rôznych značiek.

Rozsah použitia: Silové vedenie pre vysokovýkonné CNC obrábacie stroje, spoločné riadenie pohonu a bŕzd pre priemyselné roboty, integrované napájacie a brzdové vedenie pre manipulačné a zdvíhacie zariadenia s ťažkými nákladmi a vysokovýkonné servosystémy na automatizovaných výrobných linkách.

Špeciálne poznámky: Dvojvetvový dizajn umožňuje nezávislý prenos výkonu a bŕzd; štruktúra konektora s kľúčom zaisťuje presnú inštaláciu; konštrukcia vodičov s veľkým prierezom je vhodná pre aplikácie s vysokým výkonom; odolnosť voči oleju a oderu plášťa vyhovuje podmienkam priemyselného areálu; výrobok prešiel čínskymi certifikátmi 3C a EU CE; spoľahlivá voľba pre silovú a brzdovú kabeláž vo vysokovýkonných servosystémoch.
